蜂鸣器

蜂鸣器

无源蜂鸣器

蜂鸣器一般可以分为两种，一种是有源蜂鸣器，另一种是无源蜂鸣器。

• 有源蜂鸣器中的源是指震荡源，也就是给了电压再给个触发信号就会以固定的频率发出声响。

• 而无源蜂鸣器内部没有震荡源，我们可以将触发信号的频率传给无源蜂鸣器，这样就可以发出不同音阶的声响了。

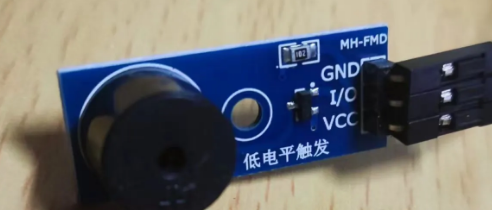

下面是我买的无源蜂鸣器的原理图以及实物图。

可以看得出有三个引脚，VCC接3.3V~5V（以你们手上的无源蜂鸣器为准），GND接地。

中间的 I/O 接PWM信号。

我这里是低电平驱动，因此给的PWM信号中低电平占比越高，发出的声响越大。也就是占空比越小，声音越大。

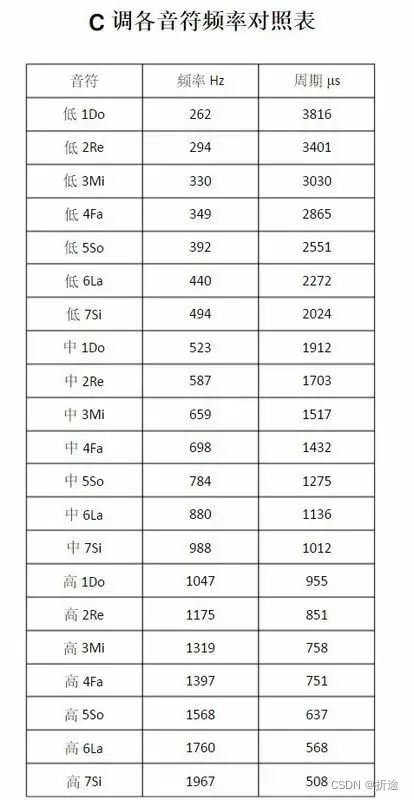

而无源蜂鸣器发出的音调是和PWM的频率有关。
