IDA反汇编STM32代码学习记录

首先，使用IDA反汇编STM32代码应该打开的是bin文件，而不是.hex或.axf文件，只有bin文件是和下载到flash内的数据一致的。具体参见：三种文件的区别

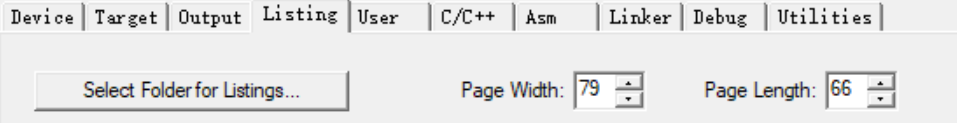

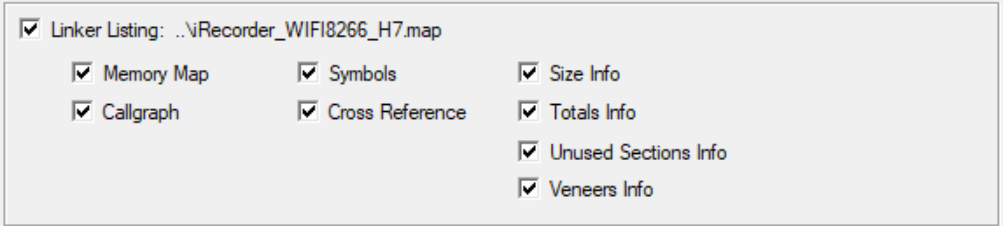

那么，怎么生成bin文件呢，在有工程的情况下，在MDK中是在user的afterbuild后添加命令:
fromelf --bin -o ./Output/@L.bin ./Output/@L.axf
@L代表着工程名，./是工程文件所在文件夹，第一个.bin是生成的文件，第二个axf是用来生成bin的文件，是MDK必定生成的，也可以用hex。具体参见Keil MDK5生成 .bin文件的简单教程(图文)

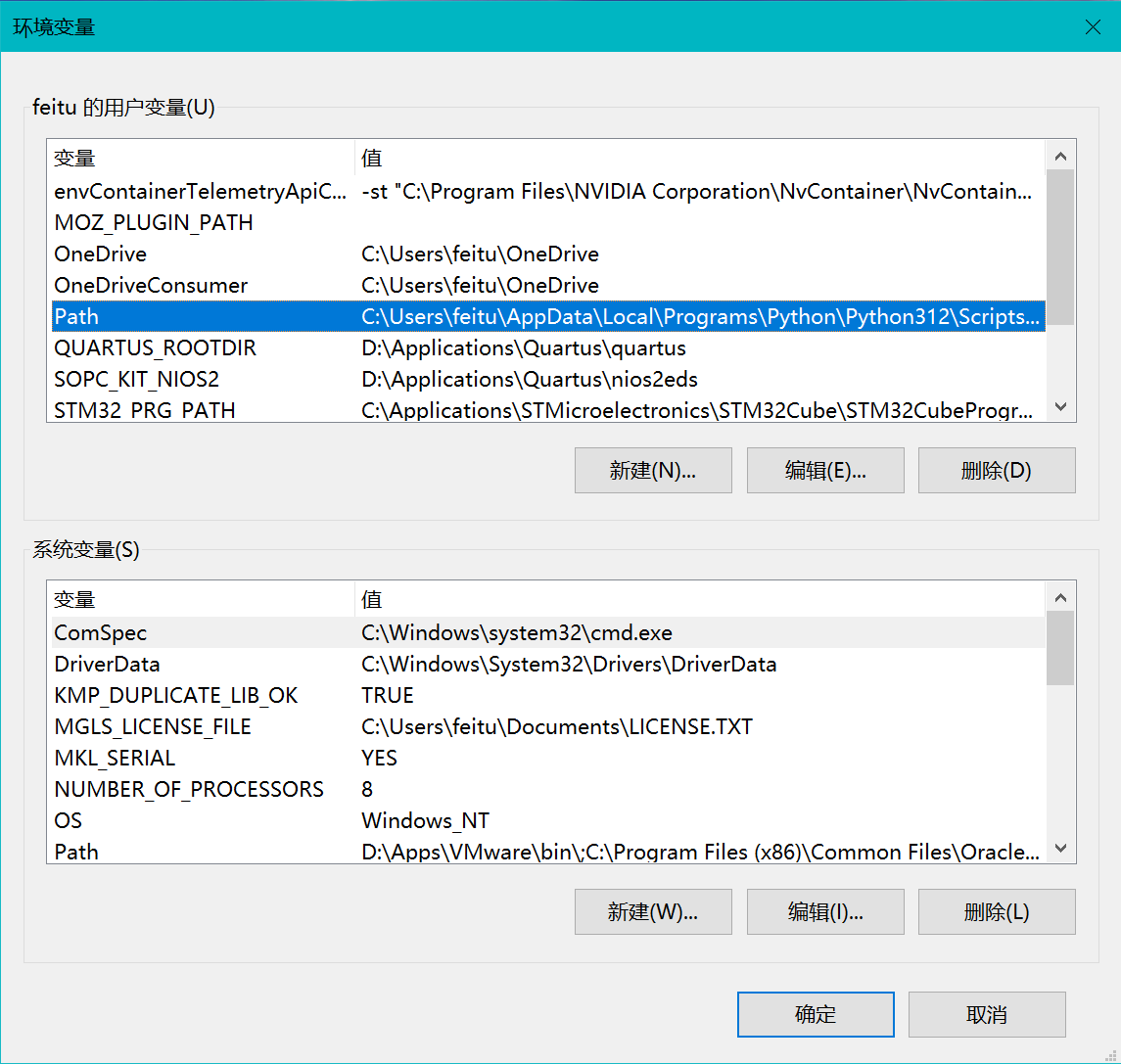

或者在环境变量：

中先加上 fromelf.exe所在的路径（请换成自己的）：

C:\Applications\Keil_v5\ARM\ARMCC\bin

然后直接在axf所在文件夹中shift+右键选择打开powershell后输入：

fromelf --bin -o filename.bin filename.axf

即可生成bin文件。

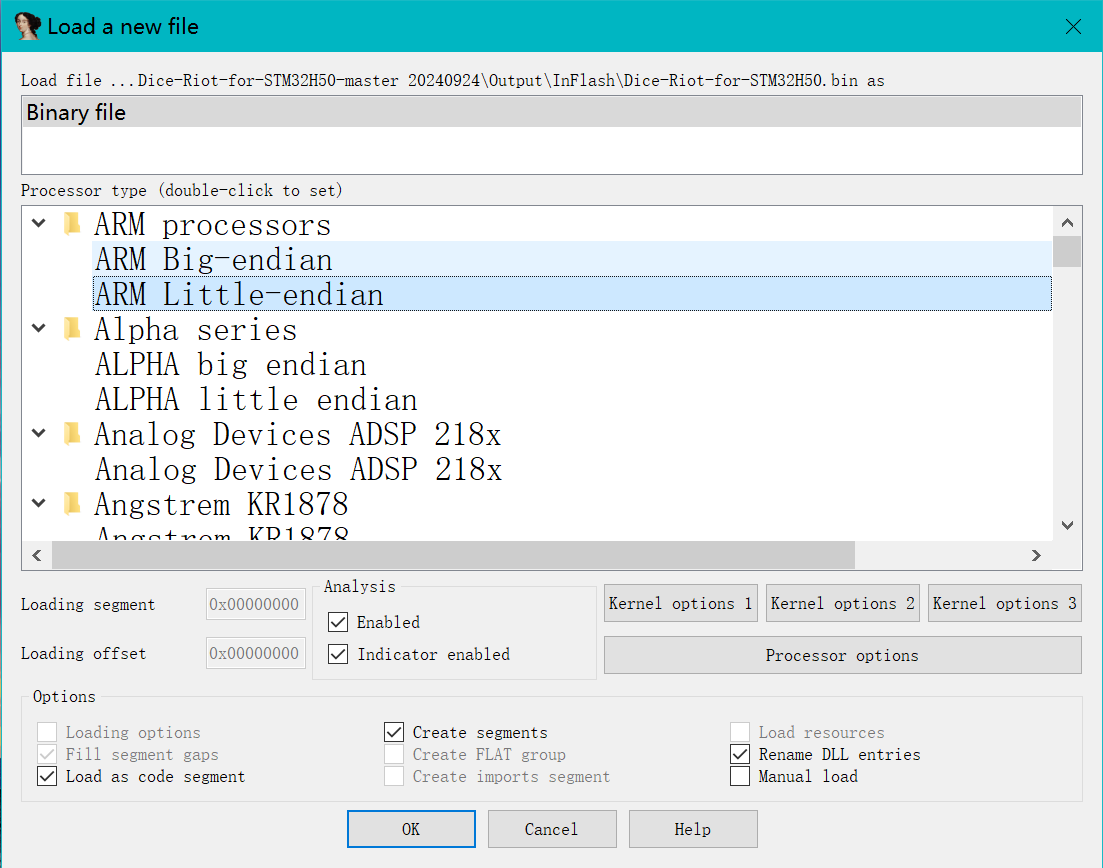

生成的bin文件用ida32打开后先选处理器类型：

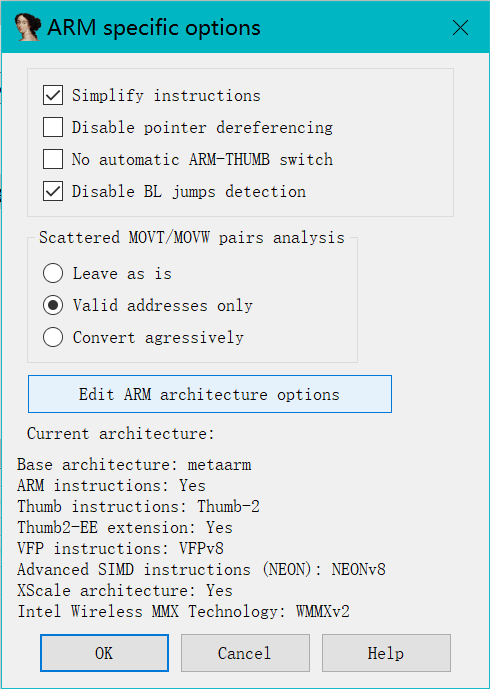

选完点击Processor options:

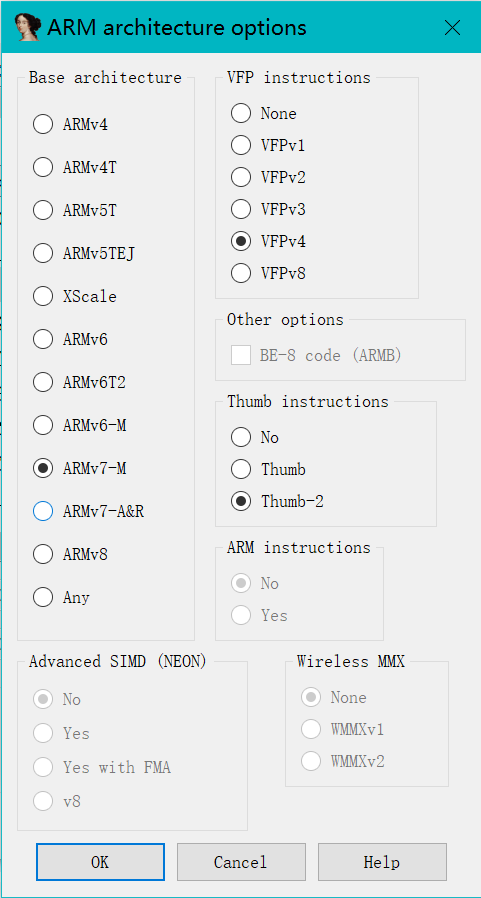

再编辑ARM architecture options:

一般都是arm-v7 m

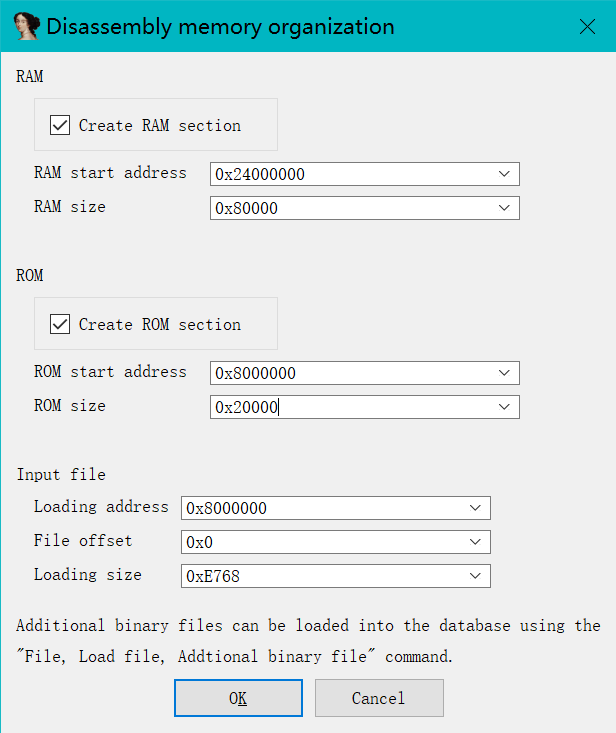

进入ROM和RAM的配置，（RAM可以不配）：

根据实际情况配置即可。

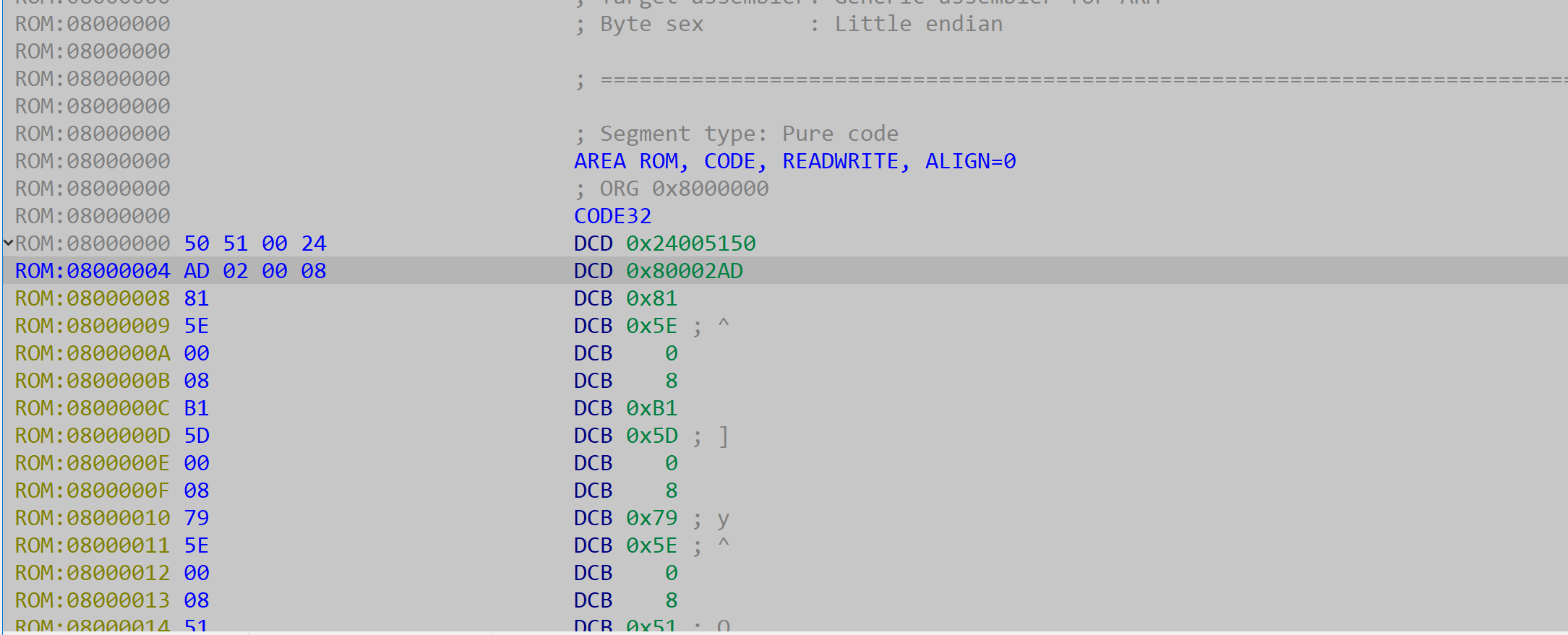

进入后先按D将最开头的8个字节换成字表示，（第一个字是中断向量表有关的，第二个字是reset handler地址，具体请看stm32的启动流程）：

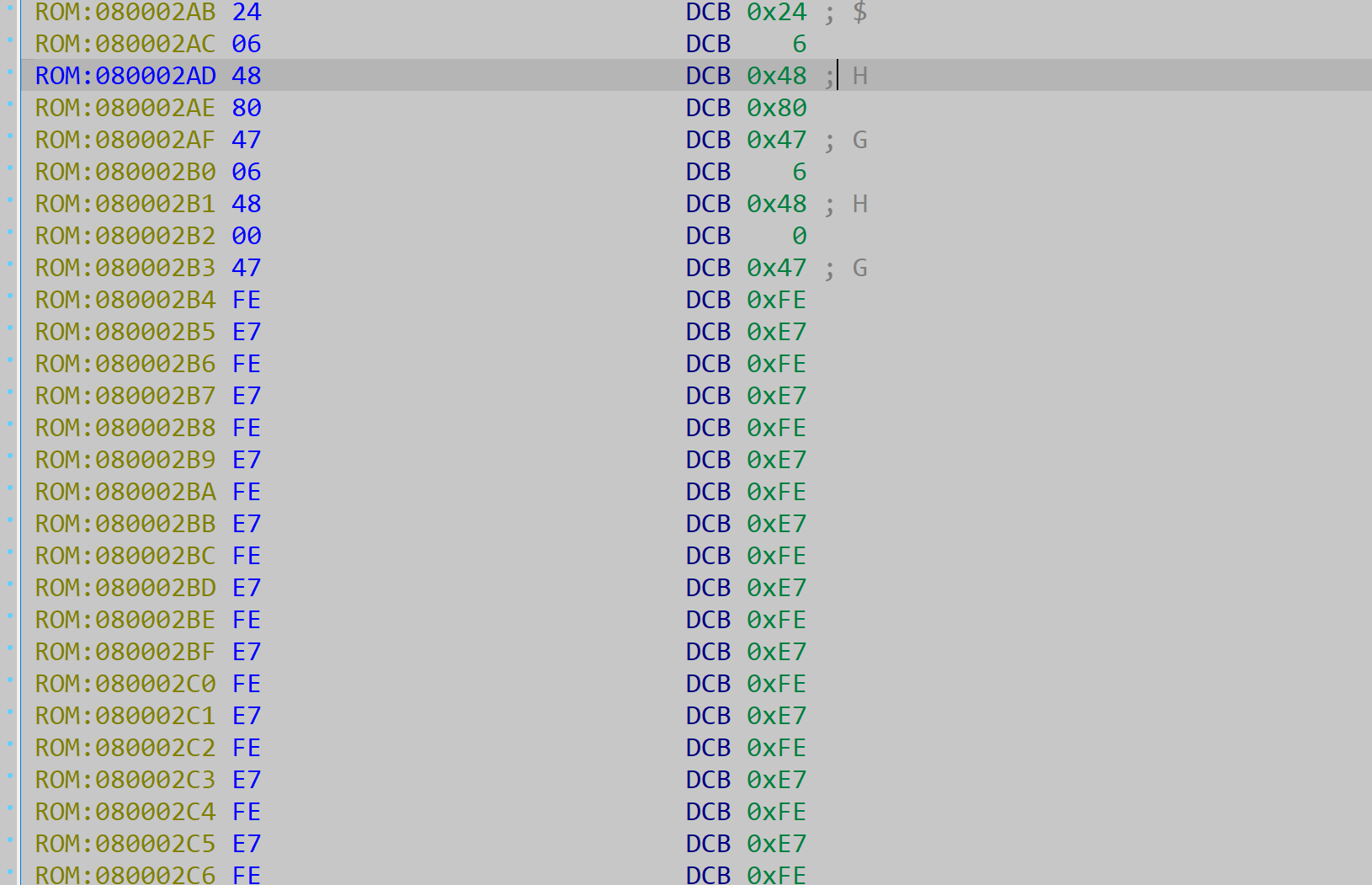

双击第二个字跳转到对应地址：

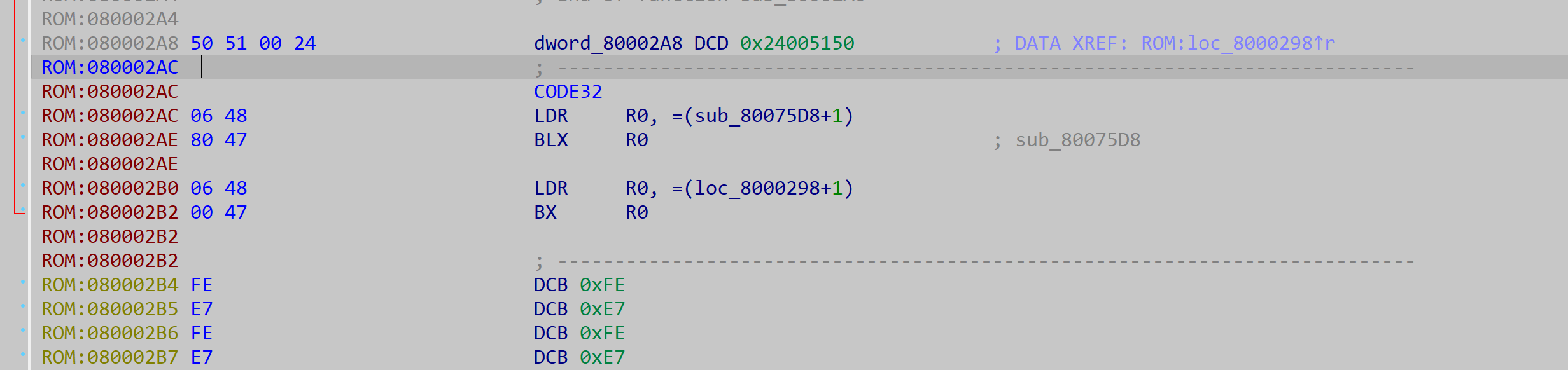

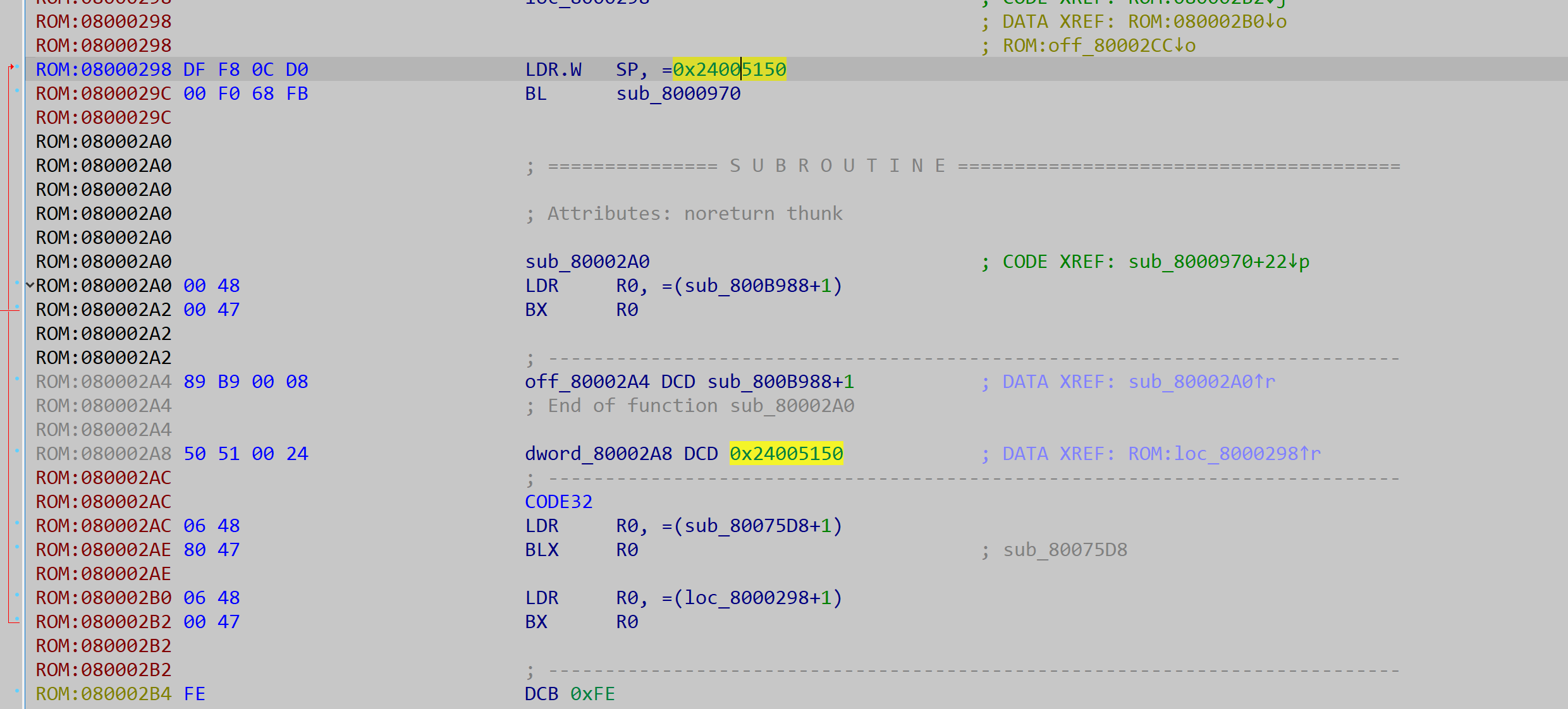

注意，这里对于有的处理器来说，指令是奇数字节开始的，需要在AC处按C进行反汇编：

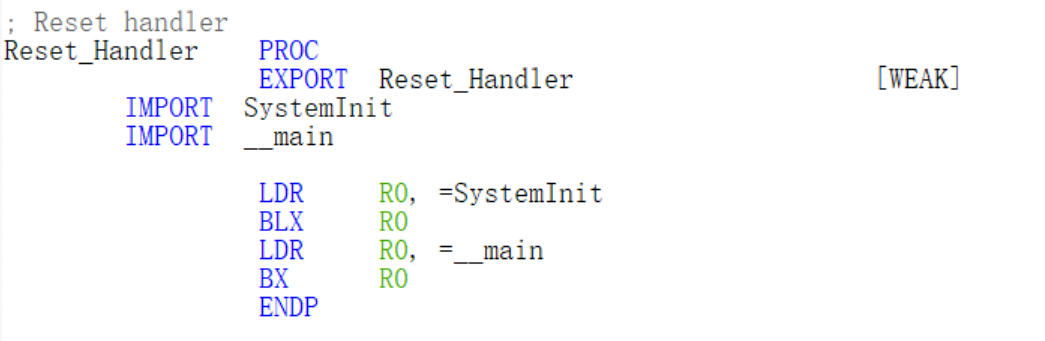

对比启动文件中的reset_handler的代码：

第二个地址是__main地址，双击跳转到对应地址：

跳过来后有几个地址跳过去看一下简单对比一下就知道哪个是main了。__main就是在进入main函数前进行了一些数值的初始化。
