今天我们探索一个比较有趣的东西，Canvas（画布），这种技术允许我们直接更改一副图像的内容。在实际应用中，我们可以将不同批次的游戏要素绘制到不同的画布上，然后只需在主流程中依次绘制各个画布就可以展现出复杂的场景。更重要的是，利用Canvas我们可以定制blend mode——指定前景色与后景色如何混合——以达到不同的效果。
Canvas 画布的简单应用

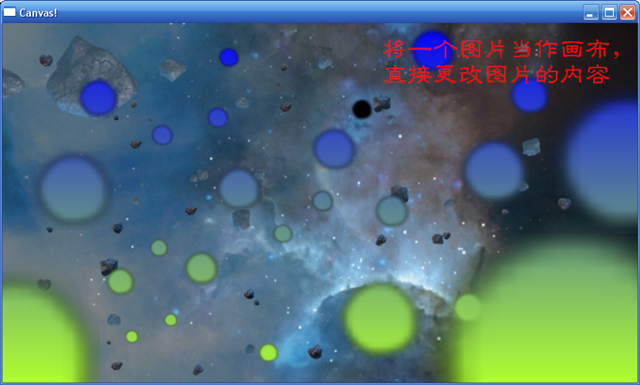

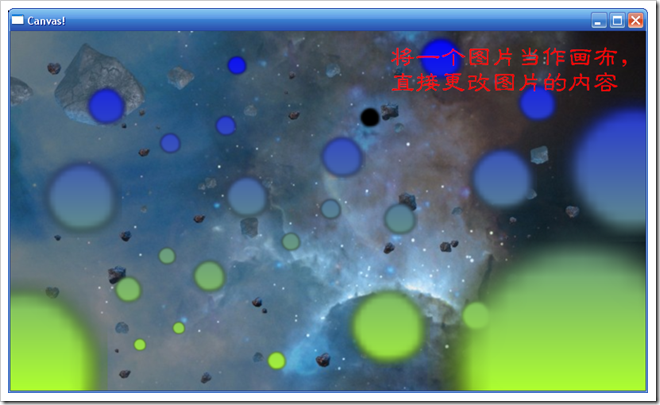

程序运行效果如图所示：
程序绘制过程中，先用Basic2D中的技术来用blue到greenyellow的渐变色填充背景，然后绘制一张图片作为地形terrain，这张图片就充当了Canvas。当用鼠标左键单击时，会在Canvas上绘制一个圆形的图像，这里采用erase的blend mode，因此后画的图像会清除画布上的颜色，因此就会出现上面的效果。
CL_FrameBuffer、CL_BlendMode是我们实现上述效果的关键角色。简单而言，FrameBuffer就是一个绘制目标，类似XNA中的RenderTarget。一般情况下，我们用gc绘制的东西都是绘制到window-system-provided framebuffer，即由窗口提供的backframebuffer，通过CL_FrameBuffer我们可以创建其他的绘制目标，即创建application-created framebuffer。一个frame buffer可以设置color_buffer、stencil_buffer和depth_buffer，而通过CL_FrameBuffer::attach_color_buffer可以将一个Texture指定为绘制目标，也即让一幅图像成为我们的画布。
具体详情，请参考下面的说明：
第一步，绘制出背景和地形！
基本上是Basic2D中的东西，唯一新加的就是CL_Texture。Texture表示一个贴图材质，在2D中相当于image，在3D中用来表示模型的贴图。在绘制Texture时，要先将Texture设置到gc中，使用translate、scale、rotation来移动、缩放、旋转Texture，绘制完毕后重置Texture以绘制其他要素。
CL_GraphicContext gc = window.get_gc();
CL_Texture background(gc, cl_text("background.png"));
// in myGame::Draw(gc)
CL_Draw::gradient_fill(gc,
CL_Rectf(window.get_viewport().get_size()),
CL_Gradient(CL_Colorf::blue, CL_Colorf::greenyellow));
gc.set_texture(0, background);
CL_Draw::texture(gc, CL_Rect(background.get_size()));
gc.reset_texture(0);
第二步，绘制移动的光标！
在程序中，我将窗口的光标设置为cl_cursor_no，也就是不显示系统光标。要显示移动的黑色圆形光标，只需在鼠标移动的时候，改变表示光标的Texture的位置，然后在Draw中绘制这个Texture就OK了！关键是如何在鼠标移动的时候获得一个处理的机会？ClanLib给我们提供了signal—slot模型，及信号量—槽模型。理解起来很简单，就是C#中event的用法，当信号事件发生时会依次调用connect到该信号上的各个处理函数。C#中我们用+=运算符来实现多播delegate，在ClanLib我们要调用相应signal的connect方法来实习多播。
CL_Slot slot_mouse_move; // 声明一个槽实例对象，在槽生命周期中会一直响应消息；槽被释放后，就不再响应消息了，因此通常将槽对象声明为类成员变量
slot_mouse_move = window.get_ic().get_mouse().sig_pointer_move(this, &myGame::onMouseMove);
// 自定义的槽处理函数
void myGame::onMouseMove(const CL_InputEvent &input, const CL_InputState &state)
{
CL_Point = mouse_pos = input.mouse_pos;
}
// myGame::Draw(gc)中
gc.set_texture(0, pointer); // pointer = CL_Texture(gc, cl_text("pointer.png"));
gc.push_translate(trans_x, trans_y); // int trans_x, trans_y;
gc.mult_scale(scale, scale); // float scale = 1.0f;
CL_Draw::texture(gc, CL_Rectf(pointer.get_size()));
gc.pop_modelview();
gc.reset_texture(0);
第三步，在画布上绘制图像！
在相应鼠标sig_key_up消息判别input.id == CL_Mouse_LEFT后，就将在Canvas上绘制出一个光标来，由于使用了erase的blend mode，所以会消除Canvas上原来的内容。在绘制前，先做好初始化工作：
CL_Texture background; CL_FrameBuffer fb_background; CL_BlendMode blend_erase; background = CL_Texture(gc, "background.png"); blend_erase.enable_blending(true);
blend_erase.set_blend_function( cl_blend_zero, cl_blend_one_minus_src_alpha, cl_blend_zero, cl_blend_one_minus_src_alpha); fb_background = CL_FrameBuffer(gc); fb_background.attach_color_buffer(0, background); // 在这里指定我们要充当Canvas的图像
然后，在鼠标左键弹起是进行如下的绘制，这些绘制均发生在画布上，而不是gc中！
gc.set_frame_buffer(fb_background);
gc.set_blend_mode(blend_erase); gc.set_texture(0, cutter); gc.push_translate(trans_x, trans_y); gc.mult_scale(scale, scale); CL_Draw::texture(gc, rect_cutter); gc.pop_modelview(); gc.reset_texture(0); gc.reset_blend_mode(); gc.reset_frame_buffer();
总结
Canvas是一种比较好的技术，使用的好的话可以产生出非常炫的效果！您可以在set_blend_function中尝试不同的blend_functor来看看有什么效果。好的，今天就到这里！
p.s. myGame的源码如下，以供参考：
myGame代码
class myGame :
public Game
{
public:
void Draw(CL_GraphicContext &gc)
{
CL_Draw::gradient_fill(gc,
CL_Rectf(window.get_viewport().get_size()),
CL_Gradient(CL_Colorf::blue, CL_Colorf::greenyellow));
// draw the terrain
gc.set_texture(0, background);
CL_Draw::texture(gc,
CL_Rectf(background.get_size()));
gc.reset_texture(0);
// draw the mouse pointer
gc.set_texture(0, cutter);
gc.push_translate(trans_x, trans_y);
gc.mult_scale(scale, scale);
CL_Draw::texture(gc, rect_cutter);
gc.pop_modelview();
gc.reset_texture(0);
}
void Update()
{
trans_x = mouse_pos.x - rect_cutter.get_center().x * scale;
trans_y = mouse_pos.y - rect_cutter.get_center().y * scale;
}
void LoadContent(CL_GraphicContext &gc)
{
background = CL_Texture(gc, cl_text("background.jpg"));
cutter = CL_Texture(gc, cl_text("circle1.png"));
mouse_pos = CL_Point(0, 0);
rect_cutter = CL_Rectf(cutter.get_size());
scale = 1.0f;
blend_erase.enable_blending(true);
blend_erase.set_blend_function(cl_blend_zero, cl_blend_one_minus_src_alpha,
cl_blend_zero, cl_blend_one_minus_src_alpha);
fb_background = CL_FrameBuffer(gc);
fb_background.attach_color_buffer(0, background);
}
void UnLoadContent()
{
background = CL_Texture();
cutter = CL_Texture();
}
void ModifyDisplayWindowDescription()
{
desc.set_size(CL_Size(800, 453), true);
desc.set_title(cl_text("Canvas!"));
desc.set_allow_resize(false);
}
void ModifyDisplayWindow()
{
window.set_cursor(cl_cursor_no);
CL_InputDevice keyboard = window.get_ic().get_keyboard();
slot_keydown = keyboard.sig_key_down().connect(this, &myGame::onKeyDown);
slot_window_close = window.sig_window_close().connect(this, &myGame::onWindowClose);
CL_InputDevice mouse = window.get_ic().get_mouse();
slot_mouse_up = mouse.sig_key_up().connect(this, &myGame::onMouseUp);
slot_mouse_move = mouse.sig_pointer_move().connect(this, &myGame::onMouseMove);
}
void onMouseUp(const CL_InputEvent &input, const CL_InputState &state)
{
CL_GraphicContext gc = window.get_gc();
if (input.id == CL_MOUSE_LEFT)
{
gc.set_frame_buffer(fb_background);
gc.set_blend_mode(blend_erase);
gc.set_texture(0, cutter);
gc.push_translate(trans_x, trans_y);
gc.mult_scale(scale, scale);
CL_Draw::texture(gc, rect_cutter);
gc.pop_modelview();
gc.reset_texture(0);
gc.reset_blend_mode();
gc.reset_frame_buffer();
}
if (input.id == CL_MOUSE_WHEEL_DOWN)
{
scale *= 1.1f;
}
if (input.id == CL_MOUSE_WHEEL_UP)
{
scale *= 0.9f;
}
}
void onMouseMove(const CL_InputEvent &input, const CL_InputState &state)
{
mouse_pos = input.mouse_pos;
}
void onKeyDown(const CL_InputEvent &input, const CL_InputState &state)
{
if (input.id == CL_KEY_ESCAPE)
{
quit = true;
}
}
void onWindowClose()
{
quit = true;
}
private:
CL_Texture background;
CL_Texture cutter;
CL_Point mouse_pos;
CL_Rectf rect_cutter;
CL_FrameBuffer fb_background;
CL_BlendMode blend_erase;
float trans_y;
float trans_x;
float scale;
CL_Slot slot_keydown;
CL_Slot slot_window_close;
CL_Slot slot_mouse_up;
CL_Slot slot_mouse_move;
};
