（二十一）树结构的基础——二叉树

1.为什么需要树这种数据结构

1. 数组存储方式的分析
   优点：通过 下标方式访问元素，速度快。对于有序数组，还可使用 二分查找提高检索速度。
   缺点：如果要检索具体某个值，或者 插入值( 按一定顺序) 会整体移动，效率较低 [示意图]

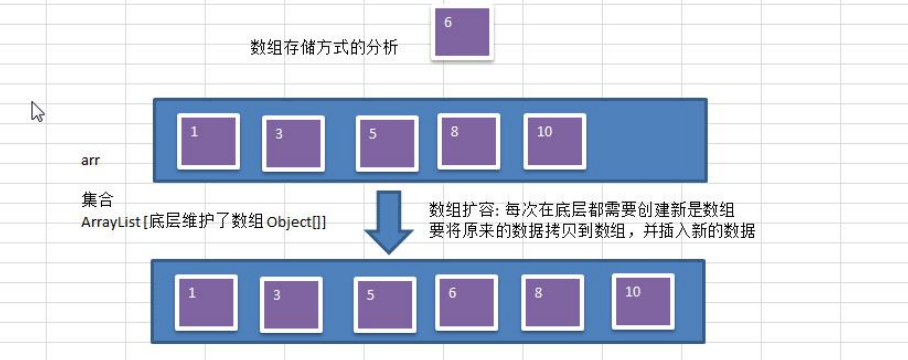

   画出操作示意图：


2. 链式存储方式的分析
   优点：在一定程度上对数组存储方式有优化(比如： 插入一个数值节点，只需要将插入节点，链接到链表中即可，删除效率也很好)。
   缺点：在进行 检索时，效率仍然较低，比如(检索某个值，需要从头节点开始遍历) 【示意图】

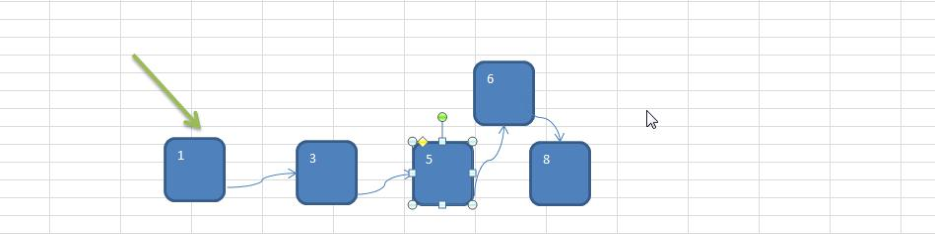

   操作示意图：


3. 树存储方式的分析
   能提高数据 存储 ， 读取的效率, 比如利用 二叉排序树(Binary Sort Tree)，既可以保证数据的检索速度，同时也可以保证数据的 插入，删除，修改的速度。【示意图,后面详讲】

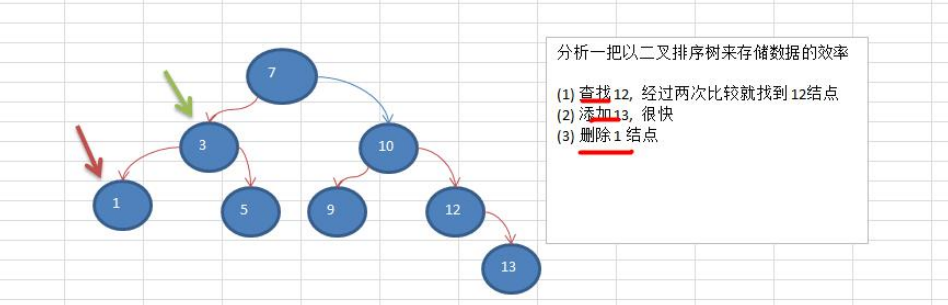

   案例: [7, 3, 10, 1, 5, 9, 12]

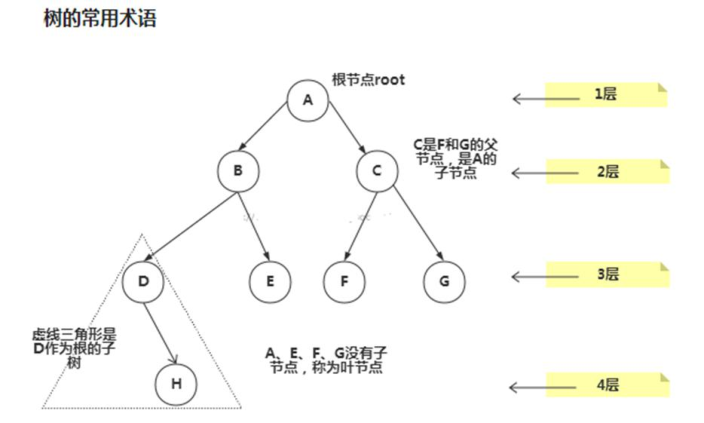

2.树示意图

树的常用术语(结合示意图理解):

1. 节点
2. 根节点
3. 父节点
4. 子节点
5. 叶子节点 (没有子节点的节点)
6. 节点的权(节点值)
7. 路径(从 root 节点找到该节点的路线)
8. 层
9. 子树
10. 树的高度(最大层数)
11. 森林 :多颗子树构成森林

3.二叉树的概念

1. 树有很多种，每个节点 最多只能有两个子节点的一种形式称为二叉树。
2. 二叉树的子节点分为左节点和右节点

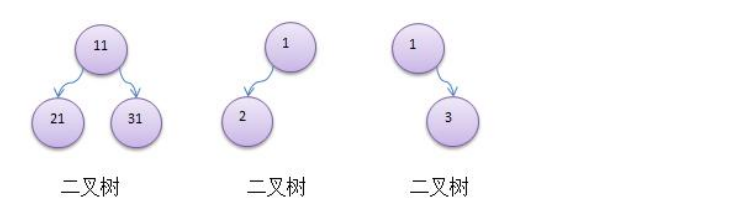

3. 示意图

4. 如果该二叉树的所有 叶子节点都在 最后一层，并且结点总数= 2^n -1 , n 为层数，则我们称为满二叉树。

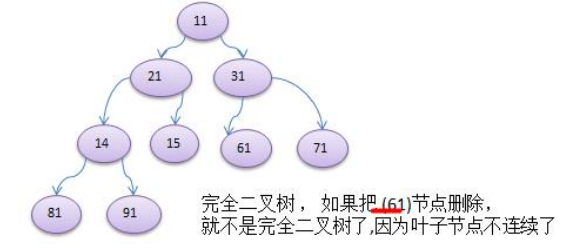

5. 如果该二叉树的所有 叶子节点都在 最后一层或者 倒数第二层，而且最后一层的叶子节点在左边连续，倒数第二层的叶子节点在右边连续，我们称为完全二叉树

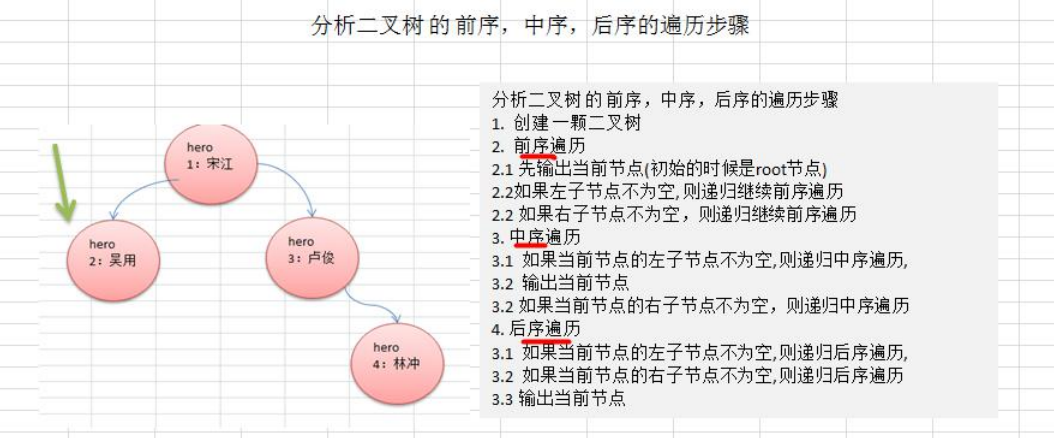

4. 二叉树遍历的说明

使用 前序，中序和后序对下面的二叉树进行遍历

1. 前序遍历: 先输出父节点，再遍历左子树和右子树
2. 中序遍历: 先遍历左子树，再输出父节点，再遍历右子树
3. 后序遍历: 先遍历左子树，再遍历右子树，最后输出父节点
4. 小结: 看输出父节点的顺序，就确定是前序，中序还是后序

5. 二叉树遍历应用实例(前序,中序,后序)

• 应用实例的说明和思路


• 代码实现

public class BinaryTreeDemo {

    public static void main(String[] args) {
        //先需要创建一颗二叉树
        BinaryTree binaryTree = new BinaryTree();
        //创建需要的结点
        HeroNode root = new HeroNode(1, "宋江");
        HeroNode node2 = new HeroNode(2, "吴用");
        HeroNode node3 = new HeroNode(3, "卢俊义");

        HeroNode node4 = new HeroNode(4, "林冲");
        HeroNode node5 = new HeroNode(5, "关胜");
        //说明，我们先手动创建该二叉树，后面我们学习递归的方式创建二叉树
        root.setLeft(node2);
        root.setRight(node3);
        node3.setRight(node4);
        node3.setLeft(node5);
        binaryTree.setRoot(root);
        //测试
        System.out.println("前序遍历"); // 1,2,3,5,4
        binaryTree.preOrder();
        //测试
        System.out.println("中序遍历");
        binaryTree.infixOrder(); // 2,1,5,3,4
        //
        System.out.println("后序遍历");
        binaryTree.postOrder(); // 2,5,4,3,1
    }
}

//定义 BinaryTree 二叉树
class BinaryTree {
    private HeroNode root;

    public void setRoot(HeroNode root) {
        this.root = root;
    }

    //前序遍历
    public void preOrder() {
        if (this.root != null) {
            this.root.preOrder();
        } else {
            System.out.println("二叉树为空，无法遍历");
        }
    }

    //中序遍历
    public void infixOrder() {
        if (this.root != null) {
            this.root.infixOrder();
        } else {
            System.out.println("二叉树为空，无法遍历");
        }
    }

    //后序遍历
    public void postOrder() {

        if (this.root != null) {
            this.root.postOrder();
        } else {
            System.out.println("二叉树为空，无法遍历");
        }
    }
}

//先创建 HeroNode 结点
class HeroNode {
    private int no;
    private String name;
    private HeroNode left; //默认 null
    private HeroNode right; //默认 null

    public HeroNode(int no, String name) {
        this.no = no;
        this.name = name;
    }

    public int getNo() {
        return no;
    }

    public void setNo(int no) {
        this.no = no;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public HeroNode getLeft() {
        return left;
    }

    public void setLeft(HeroNode left) {
        this.left = left;
    }

    public HeroNode getRight() {
        return right;
    }

    public void setRight(HeroNode right) {
        this.right = right;
    }

    @Override
    public String toString() {
        return "HeroNode [no=" + no + ", name=" + name + "]";
    }

    //编写前序遍历的方法
    public void preOrder() {
        System.out.println(this); //先输出父结点
        //递归向左子树前序遍历
        if (this.left != null) {
            this.left.preOrder();
        }
        //递归向右子树前序遍历
        if (this.right != null) {
            this.right.preOrder();
        }
    }

    //中序遍历
    public void infixOrder() {
        //递归向左子树中序遍历
        if (this.left != null) {
            this.left.infixOrder();
        }
        //输出父结点
        System.out.println(this);
        //递归向右子树中序遍历
        if (this.right != null) {
            this.right.infixOrder();
        }
    }

    //后序遍历
    public void postOrder() {
        if (this.left != null) {
            this.left.postOrder();
        }
        if (this.right != null) {
            this.right.postOrder();
        }
        System.out.println(this);
    }

}

6.二叉树-查找指定节点

要求

1. 请编写前序查找，中序查找和后序查找的方法。

2. 并分别使用三种查找方式，查找 heroNO = 5 的节点

3. 并分析各种查找方式，分别比较了多少次

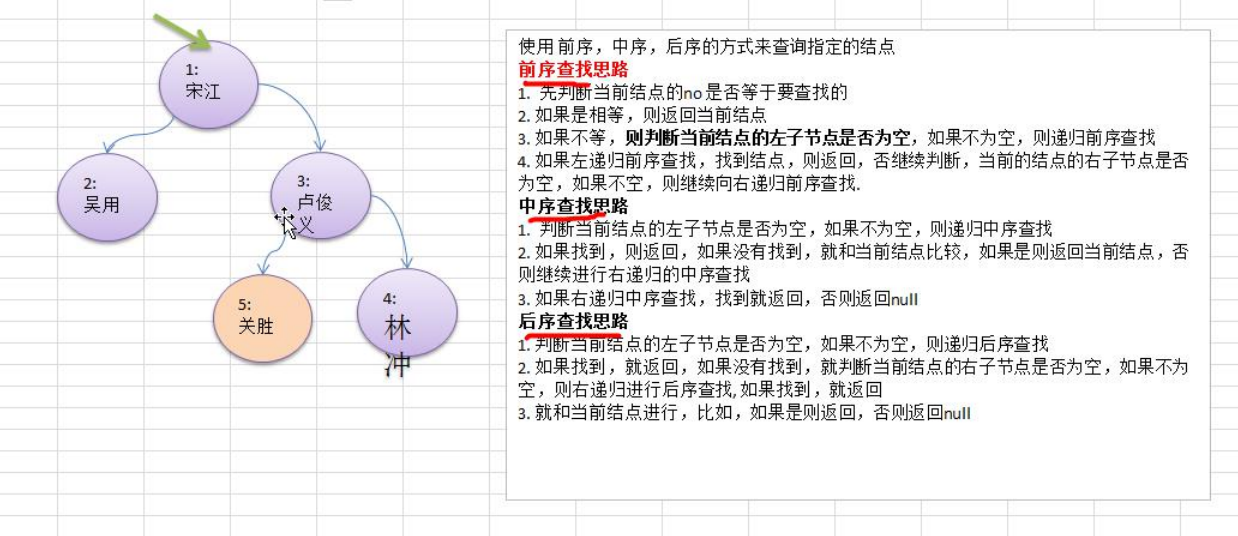

4. 思路分析图解


5. 代码实现

public class BinaryTreeDemo {

    public static void main(String[] args) {
        //先需要创建一颗二叉树
        BinaryTree binaryTree = new BinaryTree();
        //创建需要的结点
        HeroNode root = new HeroNode(1, "宋江");
        HeroNode node2 = new HeroNode(2, "吴用");
        HeroNode node3 = new HeroNode(3, "卢俊义");
        HeroNode node4 = new HeroNode(4, "林冲");
        HeroNode node5 = new HeroNode(5, "关胜");

        //说明，我们先手动创建该二叉树，后面我们学习递归的方式创建二叉树
        root.setLeft(node2);
        root.setRight(node3);
        node3.setRight(node4);
        node3.setLeft(node5);
        binaryTree.setRoot(root);
        //测试
        System.out.println("前序遍历"); // 1,2,3,5,4
        binaryTree.preOrder();
        //测试
        System.out.println("中序遍历");
        binaryTree.infixOrder(); // 2,1,5,3,4
        //
        System.out.println("后序遍历");
        binaryTree.postOrder(); // 2,5,4,3,1
        //前序遍历
        //前序遍历的次数 ：4
        // System.out.println("前序遍历方式~~~");
        // HeroNode resNode = binaryTree.preOrderSearch(5);
        // if (resNode != null) {
        // System.out.printf("找到了，信息为 no=%d name=%s", resNode.getNo(), resNode.getName());
        // } else {
        // System.out.printf("没有找到 no = %d 的英雄", 5);
        // }
        //中序遍历查找
        //中序遍历 3 次
        // System.out.println("中序遍历方式~~~");
        // HeroNode resNode = binaryTree.infixOrderSearch(5);
        // if (resNode != null) {
        // System.out.printf("找到了，信息为 no=%d name=%s", resNode.getNo(), resNode.getName());
        // } else {
        // System.out.printf("没有找到 no = %d 的英雄", 5);
        // }
        //后序遍历查找
        //后序遍历查找的次数 2 次
        System.out.println("后序遍历方式~~~");
        HeroNode resNode = binaryTree.postOrderSearch(5);
        if (resNode != null) {
            System.out.printf("找到了，信息为 no=%d name=%s", resNode.getNo(), resNode.getName());
        } else {
            System.out.printf("没有找到 no = %d 的英雄", 5);
        }
    }
}


//定义 BinaryTree 二叉树
class BinaryTree {
    private HeroNode root;

    public void setRoot(HeroNode root) {
        this.root = root;
    }

    //前序遍历
    public void preOrder() {
        if (this.root != null) {
            this.root.preOrder();
        } else {
            System.out.println("二叉树为空，无法遍历");
        }
    }

    //中序遍历
    public void infixOrder() {
        if (this.root != null) {
            this.root.infixOrder();
        } else {
            System.out.println("二叉树为空，无法遍历");
        }
    }

    //后序遍历
    public void postOrder() {
        if (this.root != null) {
            this.root.postOrder();
        } else {
            System.out.println("二叉树为空，无法遍历");
        }
    }

    //前序遍历
    public HeroNode preOrderSearch(int no) {
        if (root != null) {
            return root.preOrderSearch(no);
        } else {
            return null;
        }
    }

    //中序遍历
    public HeroNode infixOrderSearch(int no) {
        if (root != null) {
            return root.infixOrderSearch(no);
        } else {
            return null;
        }
    }

    //后序遍历
    public HeroNode postOrderSearch(int no) {
        if (root != null) {
            return this.root.postOrderSearch(no);
        } else {
            return null;
        }
    }
}

//先创建 HeroNode 结点
class HeroNode {
    private int no;
    private String name;
    private HeroNode left; //默认 null
    private HeroNode right; //默认 null

    public HeroNode(int no, String name) {
        this.no = no;
        this.name = name;
    }

    public int getNo() {
        return no;
    }

    public void setNo(int no) {
        this.no = no;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public HeroNode getLeft() {
        return left;
    }

    public void setLeft(HeroNode left) {
        this.left = left;
    }

    public HeroNode getRight() {
        return right;
    }

    public void setRight(HeroNode right) {
        this.right = right;
    }

    @Override
    public String toString() {
        return "HeroNode [no=" + no + ", name=" + name + "]";
    }

    //编写前序遍历的方法
    public void preOrder() {
        System.out.println(this); //先输出父结点
        //递归向左子树前序遍历
        if (this.left != null) {
            this.left.preOrder();
        }
        //递归向右子树前序遍历
        if (this.right != null) {
            this.right.preOrder();
        }
    }

    //中序遍历
    public void infixOrder() {
        //递归向左子树中序遍历
        if (this.left != null) {
            this.left.infixOrder();
        }
        //输出父结点
        System.out.println(this);
        //递归向右子树中序遍历
        if (this.right != null) {
            this.right.infixOrder();
        }
    }

    //后序遍历
    public void postOrder() {
        if (this.left != null) {
            this.left.postOrder();
        }
        if (this.right != null) {
            this.right.postOrder();
        }
        System.out.println(this);
    }
    // 前序遍历查找

    /**
     * @param no 查找 no
     * @return 如果找到就返回该 Node ,回 如果没有找到返回 null
     */
    public HeroNode preOrderSearch(int no) {

        System.out.println(" 进入前序遍历");
        // 比较当前结点是不是
        if (this.no == no) {
            return this;
        }
        //1. 则判断当前结点的左子节点是否为空，如果不为空，则递归前序查找
        //2. 如果左递归前序查找，找到结点，则返回
        HeroNode resNode = null;
        if (this.left != null) {
            resNode = this.left.preOrderSearch(no);
        }
        if (resNode != null) {// 说明我们左子树找到
            return resNode;
        }
        //1. 左递归前序查找，找到结点，则返回，否继续判断，
        //2. 当前的结点的右子节点是否为空，如果不空，则继续向右递归前序查找
        if (this.right != null) {
            resNode = this.right.preOrderSearch(no);
        }
        return resNode;
    }

    // 中序遍历查找
    public HeroNode infixOrderSearch(int no) {
        // 判断当前结点的左子节点是否为空，如果不为空，则递归中序查找
        HeroNode resNode = null;
        if (this.left != null) {
            resNode = this.left.infixOrderSearch(no);
        }
        if (resNode != null) {
            return resNode;
        }
        System.out.println(" 进入中序查找");
        // 如果找到，则返回，如果没有找到，就和当前结点比较，如果是则返回当前结点
        if (this.no == no) {
            return this;
        }
        // 否则继续进行右递归的中序查找
        if (this.right != null) {
            resNode = this.right.infixOrderSearch(no);
        }
        return resNode;
    }

    // 后序遍历查找
    public HeroNode postOrderSearch(int no) {
        // 判断当前结点的左子节点是否为空，如果不为空，则递归后序查找
        HeroNode resNode = null;
        if (this.left != null) {
            resNode = this.left.postOrderSearch(no);
        }
        if (resNode != null) {// 说明在左子树找到
            return resNode;
        }
        // 如果左子树没有找到，则向右子树递归进行后序遍历查找
        if (this.right != null) {
            resNode = this.right.postOrderSearch(no);
        }
        if (resNode != null) {
            return resNode;
        }
        System.out.println(" 进入后序查找");
        // 如果左右子树都没有找到，就比较当前结点是不是
        if (this.no == no) {
            return this;
        }
        return resNode;
    }

}

7.二叉树-删除节点

要求

1. 如果删除的节点是叶子节点，则删除该节点
2. 如果删除的节点是非叶子节点，则删除该子树
3. 测试，删除掉 5 号叶子节点 和 3 号子树.

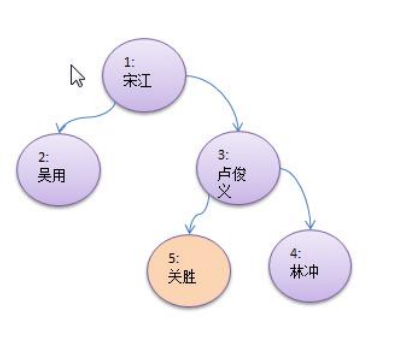

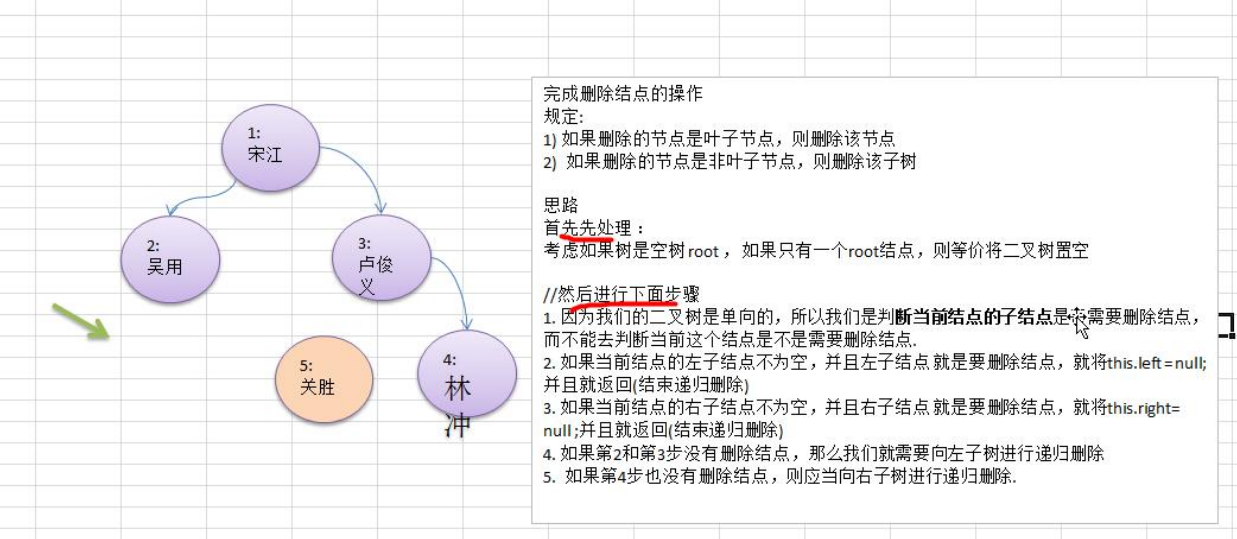

4. 完成删除思路分析

5. 代码实现

//HeroNode 类增加方法
//递归删除结点
  //1.如果删除的节点是叶子节点，则删除该节点
  //2.如果删除的节点是非叶子节点，则删除该子树
  public void delNode(int no) {
    //思路
    /*
     * 1. 因为我们的二叉树是单向的，所以我们是判断当前结点的子结点是否需要删除结点，而不能去判断当前这个结点是不是需要删除结点.
     * 2. 如果当前结点的左子结点不为空，并且左子结点 就是要删除结点，就将 this.left = null; 并且就返回(结束递归删除)
     * 3. 如果当前结点的右子结点不为空，并且右子结点 就是要删除结点，就将 this.right= null ;并且就返回(结束递归删除)
     * 4. 如果第 2 和第 3 步没有删除结点，那么我们就需要向左子树进行递归删除
     * 5. 如果第 4 步也没有删除结点，则应当向右子树进行递归删除.
     */
    //2. 如果当前结点的左子结点不为空，并且左子结点 就是要删除结点，就将 this.left = null; 并且就返回(结束递归删除)
    if(this.left != null && this.left.no == no) {
      this.left = null;
      return;
    }

    //3.如果当前结点的右子结点不为空，并且右子结点 就是要删除结点，就将 this.right= null ;并且就返回(结束递归删除)
    if(this.right != null && this.right.no == no) {
      this.right = null;
      return;
    }

    //4.我们就需要向左子树进行递归删除
    if(this.left != null) {
      this.left.delNode(no);
    }

    //5.则应当向右子树进行递归删除
    if(this.right != null) {
      this.right.delNode(no);
    }
  }

//在 BinaryTree 类增加方法

//删除结点
  public void delNode(int no) {
    if(root != null) {
      //如果只有一个 root 结点, 这里立即判断 root 是不是就是要删除结点
      if(root.getNo() == no) {
        root = null;
      } else {
        //递归删除
        root.delNode(no);
      }
    }else{
      System.out.println("空树，不能删除~");
    }
  }

//在 BinaryTreeDemo 类增加测试代码：

  //测试一把删除结点

  System.out.println("删除前,前序遍历");
  binaryTree.preOrder(); // 1,2,3,5,4
  binaryTree.delNode(5);
  //binaryTree.delNode(3);
  System.out.println("删除后，前序遍历");
  binaryTree.preOrder(); // 1,2,3,4

8.二叉树-删除节点

思考题(课后练习)

1. 如果要删除的节点是非叶子节点，现在我们不希望将该非叶子节点为根节点的子树删除，需要指定规则, 假如规定如下:
2. 如果该非叶子节点 A 只有一个子节点 B，则子节点 B 替代节点 A
3. 如果该非叶子节点 A 有左子节点 B 和右子节点 C，则让左子节点 B 替代节点 A。
4. 请大家思考，如何完成该删除功能, 老师给出提示.(课后练习)
5. 后面在讲解 二叉排序树时，在给大家讲解具体的删除方法


9.代码实现(自己)

public class BinaryTreeDemo {

    public static void main(String[] args) {
        BinaryTree binaryTree = new BinaryTree();

        HeroNode root = new HeroNode(1, "宋江");
        HeroNode node2 = new HeroNode(2, "吴用");
        HeroNode node3 = new HeroNode(3, "卢俊义");
        HeroNode node4 = new HeroNode(4, "林冲");
        HeroNode node5 = new HeroNode(5, "关胜");
        root.left = node2;
        root.right = node3;
        node3.right = node4;
        node3.left = node5;
        binaryTree.setRoot(root);

        /*System.out.println("前序遍历");
        binaryTree.preOrder();

        System.out.println("中序遍历");
        binaryTree.infixOrder();

        System.out.println("后序遍历");
        binaryTree.postOrder();*/

        /*HeroNode node = binaryTree.postOrderSearch(5);
        System.out.println(node);*/
        System.out.println("删除之前遍历");
        binaryTree.preOrder();
        HeroNode delNode = binaryTree.deleteHero(5);
        System.out.println("删除的节点：" + delNode);
        System.out.println("删除之后遍历");
        binaryTree.preOrder();


    }

    static class BinaryTree {

        private HeroNode root;

        public void setRoot(HeroNode root) {
            this.root = root;
        }

        public void preOrder() {
            if (this.root != null) {
                root.preOrder();
            } else {
                System.out.println("二叉树为空");
            }
        }

        public void infixOrder() {
            if (this.root != null) {
                root.infixOrder();
            } else {
                System.out.println("二叉树为空");
            }
        }

        public void postOrder() {
            if (this.root != null) {
                root.postOrder();
            } else {
                System.out.println("二叉树为空");
            }
        }

        public HeroNode preOrderSerach(int id) {
            if (this.root != null) {
                return this.root.preOrderSearch(id);
            } else {
                return null;
            }
        }

        public HeroNode infixOrderSearch(int id) {
            if (this.root != null) {
                return this.root.infixOrderSearch(id);
            } else {
                return null;
            }
        }

        public HeroNode postOrderSearch(int id) {
            if (this.root != null) {
                return this.root.postOrderSearch(id);
            } else {
                return null;
            }
        }

        public HeroNode deleteHero(int id) {
            if (this.root != null) {
                if (root.id == id) {
                    HeroNode delNode = root;
                    root = null;
                    return delNode;
                } else {
                    return root.deleteNode(id);
                }
            } else {
                System.out.println("二叉树为空");
                return null;
            }
        }
    }

    static class HeroNode {
        public int id;
        public String name;
        public HeroNode left;
        public HeroNode right;

        public HeroNode(int id, String name) {
            this.id = id;
            this.name = name;
        }

        @Override
        public String toString() {
            return "HeroNode{" +
                    "id=" + id +
                    ", name='" + name + '\'' +
                    '}';
        }

        /**
         * 前序遍历
         */
        public void preOrder() {
            System.out.println(this);

            if (this.left != null) {
                this.left.preOrder();
            }

            if (this.right != null) {
                this.right.preOrder();
            }
        }

        /**
         * 中序遍历
         */
        public void infixOrder() {
            if (this.left != null) {
                this.left.infixOrder();
            }

            System.out.println(this);

            if (this.right != null) {
                this.right.infixOrder();
            }
        }

        /**
         * 后序遍历
         */
        public void postOrder() {
            if (this.left != null) {
                this.left.postOrder();
            }

            if (this.right != null) {
                this.right.postOrder();
            }

            System.out.println(this);
        }

        /**
         * 前序遍历查找
         *
         * @param id
         * @return
         */
        public HeroNode preOrderSearch(int id) {
            System.out.println("进入前序查找");
            if (this.id == id) {
                return this;
            }
            HeroNode resultNode = null;
            if (this.left != null) {
                resultNode = this.left.preOrderSearch(id);
                if (resultNode != null) {
                    return resultNode;
                }
            }
            if (this.right != null) {
                resultNode = this.right.preOrderSearch(id);
            }
            return resultNode;
        }

        /**
         * 中序遍历查找
         *
         * @param id
         * @return
         */
        public HeroNode infixOrderSearch(int id) {
            HeroNode resultNode = null;
            if (this.left != null) {
                resultNode = this.left.infixOrderSearch(id);
                if (resultNode != null) {
                    return resultNode;
                }
            }

            System.out.println("进入中序查找");
            if (this.id == id) {
                return this;
            }

            if (this.right != null) {
                resultNode = this.right.infixOrderSearch(id);
            }
            return resultNode;
        }

        /**
         * 后序遍历查找
         *
         * @param id
         * @return
         */
        public HeroNode postOrderSearch(int id) {
            HeroNode resultNode = null;
            if (this.left != null) {
                resultNode = this.left.postOrderSearch(id);
                if (resultNode != null) {
                    return resultNode;
                }
            }

            if (this.right != null) {
                resultNode = this.right.postOrderSearch(id);
                if (resultNode != null) {
                    return resultNode;
                }
            }

            System.out.println("进入后序查找");
            if (this.id == id) {
                return this;
            }
            return resultNode;
        }

        /**
         * 删除节点
         * 1.如果删除的节点是叶子节点，则删除该节点
         * 2.如果删除的节点是非叶子节点，则删除该子树
         *
         * @param id
         * @return
         */
        public HeroNode deleteNode(int id) {
            HeroNode delNode = null;
            if (this.left != null) {
                if (this.left.id == id) {
                    //找到删除，返回
                    delNode = this.left;
                    this.left = null;
                    return delNode;
                } else {
                    //继续递归查找
                    delNode = this.left.deleteNode(id);
                }
            }

            if (this.right != null) {
                if (this.right.id == id) {
                    //找到删除，返回
                    delNode = this.right;
                    this.right = null;
                    return delNode;
                } else {
                    //继续递归查找
                    delNode = this.right.deleteNode(id);
                }
            }
            return delNode;
        }

        /**
         * 删除节点
         * 1.如果删除的节点是叶子节点，则删除该节点
         * 2.如果删除的节点是非叶子节点
         * 2.1.如果该非叶子节点A只有子节点B，则子节点B替代节点A
         * 2.2.如果该非叶子节点A有左子节点B和右子节点C，则让左子节点B替代节点A
         *
         * @param id
         * @return
         */
        public HeroNode deleteNode2(int id) {

            return null;
        }
    }
}
