标志位寄存器详解
标志寄存器介绍
标志寄存器又称程序状态字（外语缩写：PSW、外语全称：Program Status Word）。
这是一个16位的存放条件标志、控制标志寄存器，主要用于反映处理器的状态和ALU运算结果的某些特征及控制指令的执行。
这类寄存器一般有三个作用：
- 存储相关指令的某些执行结果
- 用来为CPU执行相关指令提供行为依据
- 用来控制CPU的相关工作方式
不同位数标志寄存器模型

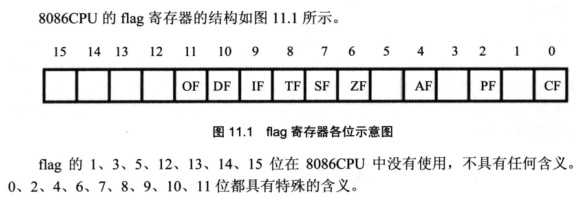

16位标志寄存器(FLAGS)结构如下：

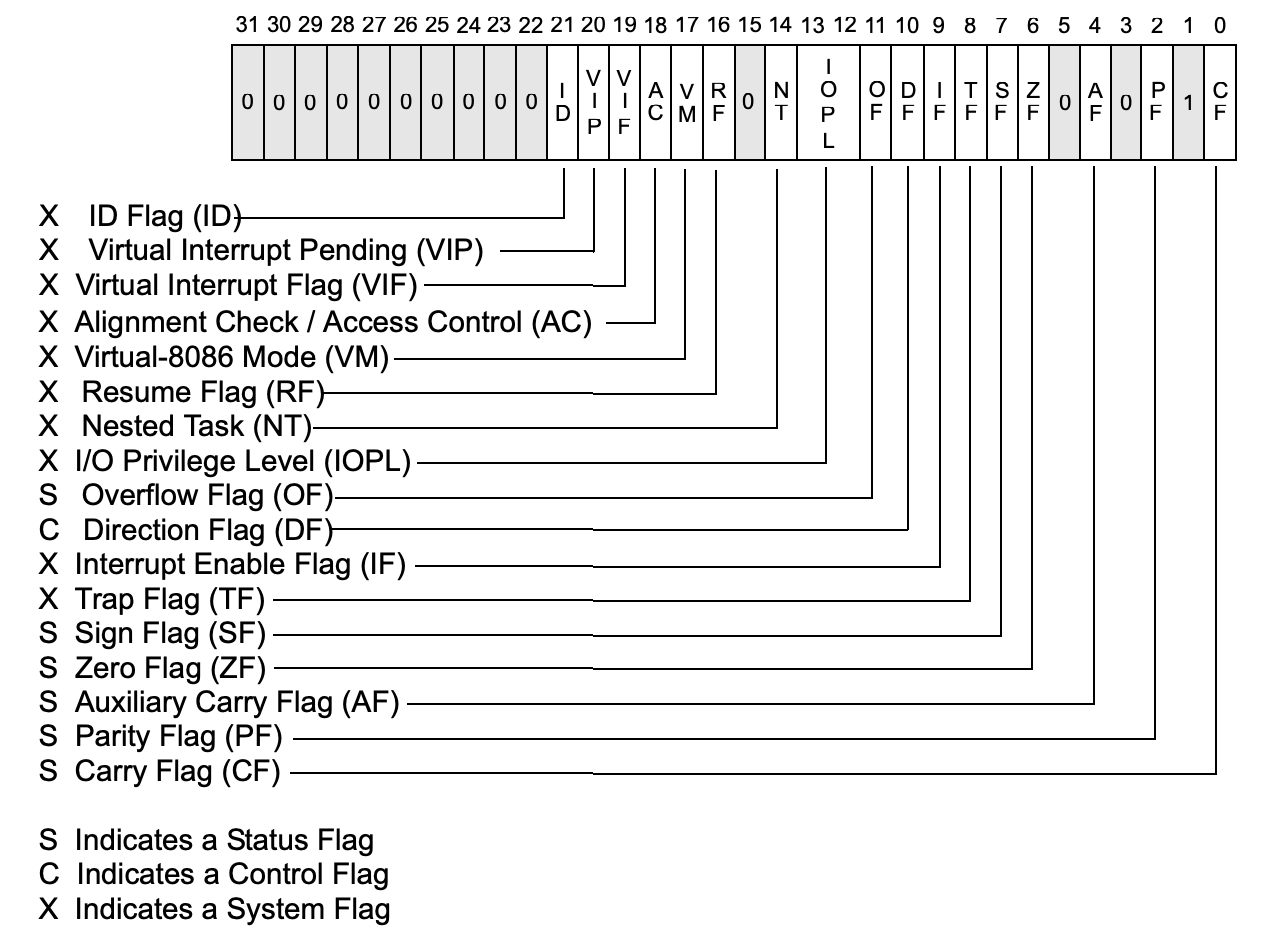

32位标志寄存器(EFLAGS)结构如下：
各个状态标志简介
CF
当进行加（减）法运算时，若最高位向前有进（借）位，则CF=1，否则CF=0。
应当注意的是，减法的CF被规定为小数减大数(无符号数)就置为1，所以不应当考虑减法最终是否转化为补码加法的问题。
PF
当运算结果中低8位的“1”的个数为偶数时PF=1，为奇数时，PF=0。
AF
在加（减）法操作中，bit3向bit4有进位（借位）发生时，AF=1，否则AF=0。DAA和DAS指令测试这个标志位，以便在BCD加法或减法之后调整AL中的值。
1字节为8bit 对应为 bit7|bit6|bit5|bit4 bit3|bit2|bit1|bit0 前四个为高4位，后四个为低4位
简单来说，AF就是用来判断 中间进位没有。即8位二进制操作数 第四位有无进位给第五位
ZF
当运算结果为零时ZF=1,否则ZF=0。
SF
当运算结果的最高位为1时SF=1，否则SF=0。
TF
当追踪标志TF被置为1时，CPU进入单步执行方式。
IF
CPU外部的不可屏蔽中断所发出的中断请求，以及CPU内部产生的中断请求。具体规定如下：
当IF=1时，CPU可以响应CPU外部的可屏蔽中断发出的中断请求
当IF=0时，CPU不响应CPU外部的可屏蔽中断发出的中断请求
CPU的指令系统中也有专门的指令来改变标志位IF的值
DF
方向标志DF用来决定在串操作指令执行时有关指针寄存器发生调整的方向。在微机的指令系统中，还提供了专门的指令来改变标志位DF的值。
OF
当算术运算结果超出了带符号数的范围，即溢出时，OF=1，否则OF=0.
IOPL
I/O特权标志用两位二进制位来表示，也称为I/O特权级字段。该字段指定了要求执行I/O指令的特权级。如果当前的特权级别在数值上小于等于IOPL的值，那么，该I/O指令可执行，否则将发生一个保护异常。
NT
嵌套任务标志NT用来控制中断返回指令IRET的执行。具体规定如下：
当NT=0，用堆栈中保存的值恢复EFLAGS、CS和EIP，执行常规的中断返回操作；
当NT=1，通过任务转换实现中断返回。
RF
恢复标志RF用来控制是否接受调试故障。规定：RF=0时，表示“接受”调试故障，否则拒绝之。在成功执行完一条指令后，处理机把RF置为0，当接受到一个非调试故障时，处理机就把它置为1。
VM
如果该标志的值为1，则表示处理机处于虚拟的8086方式下的工作状态，否则，处理机处于一般保护方式下的工作状态
AC
该标志以及在CR0寄存器中的AM位置1时将允许内存引用的对齐检查，以上两个标志中至少有一个被清零则禁用对齐检查。
VIF
该标志是IF标志的虚拟镜像(Virtual image)，与VIP标志结合起来使用。使用这个标志以及VIP标志，并设置CR4控制寄存器中的VME标志就可以允许虚拟模式扩展(virtual mode extensions)
VIP
该位置1以指示一个中断正在被挂起，当没有中断挂起时该位清零。【Software sets and clears this flag; the processor only reads it.】与VIF标志结合使用
ID
程序能够设置或清除这个标志指示了处理器对CPUID指令的支持。
