Class-A Power Amplifier Design

1.A类放大器原理

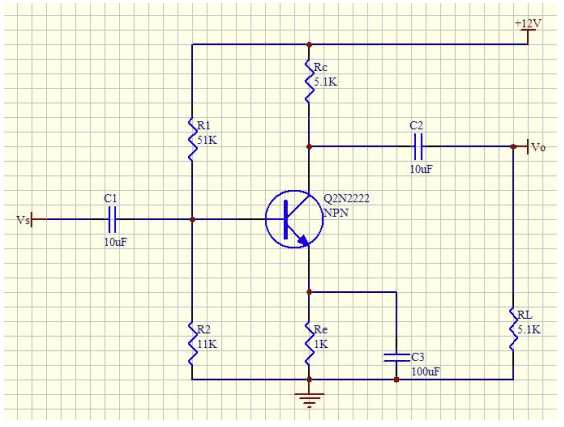

　　共发射极电路使用单个开关晶体管产生反相输出，晶体管始终偏置为“ON”，使其在输入信号波形的一个完整周期内导通，产生最小失真和最大幅度输出信号。

　　R1和R2为晶体管提供偏置，使VB在直流工作点。Rc和Re提供增益，C2和Rl为负载，Re提供emitter极负反馈，Rc负载。

　　直流工作点：令Vin=0 所有电容不看，如图所示

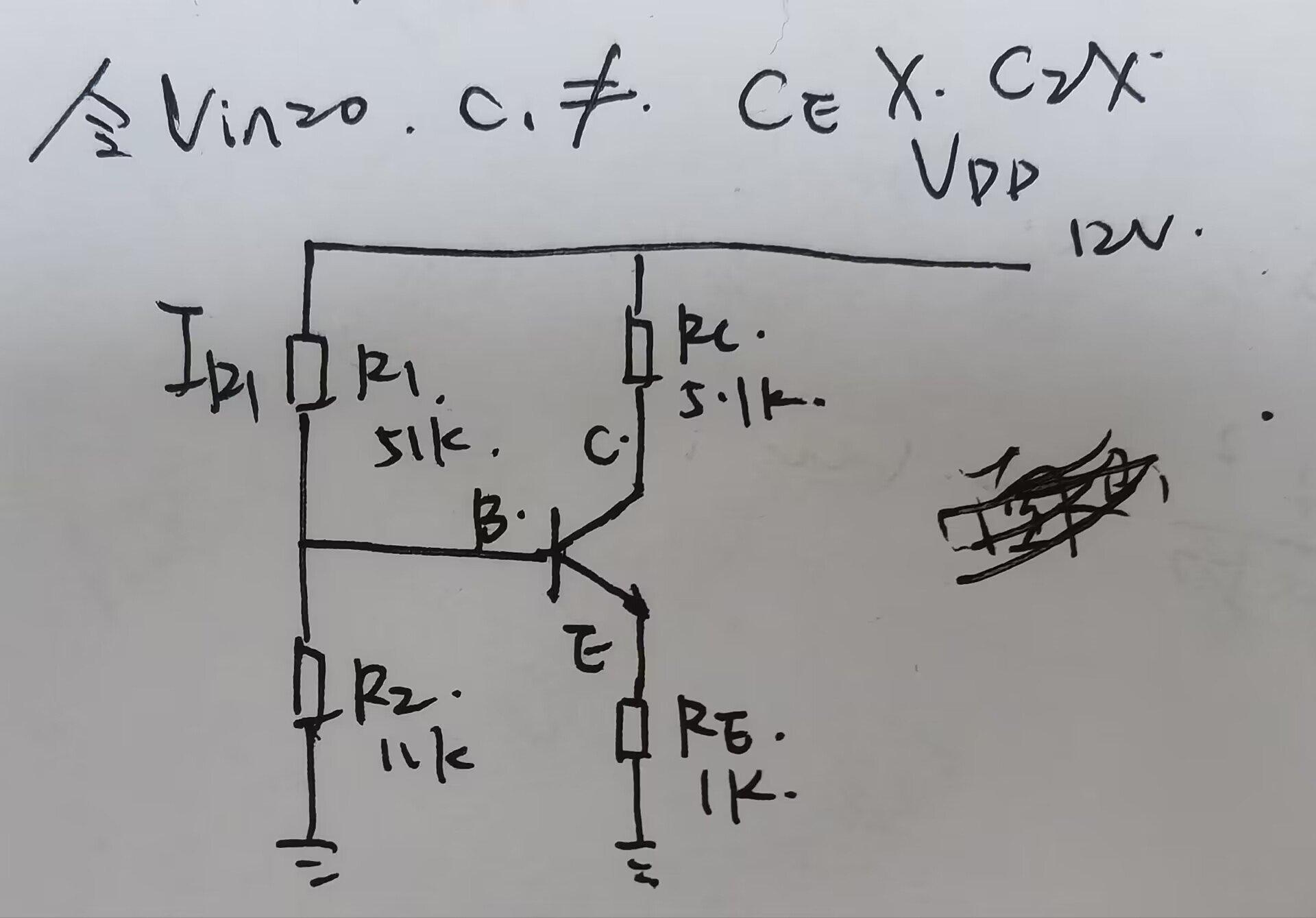

　　VB=VDD*R1/(R1+R2)

　　IC=IE=(VB-VBE)/RE≈VB/RC

　　IB=IC/β

　　VCE=VDD-IC*(RC+RE)

　　小信号分析不管电容 VDD变接地　　

　　VOUT=-βIB(RC//RL)

　　VIN=IB[(1+β)RE+rbe]

　　AV=-β(RE+RL)/[(1+β)RE+rbe]

　　接入电阻RE，提高静态工作点稳定性，降低电压增益，因此并联电容CE

　　效率

2.cadence电路仿真

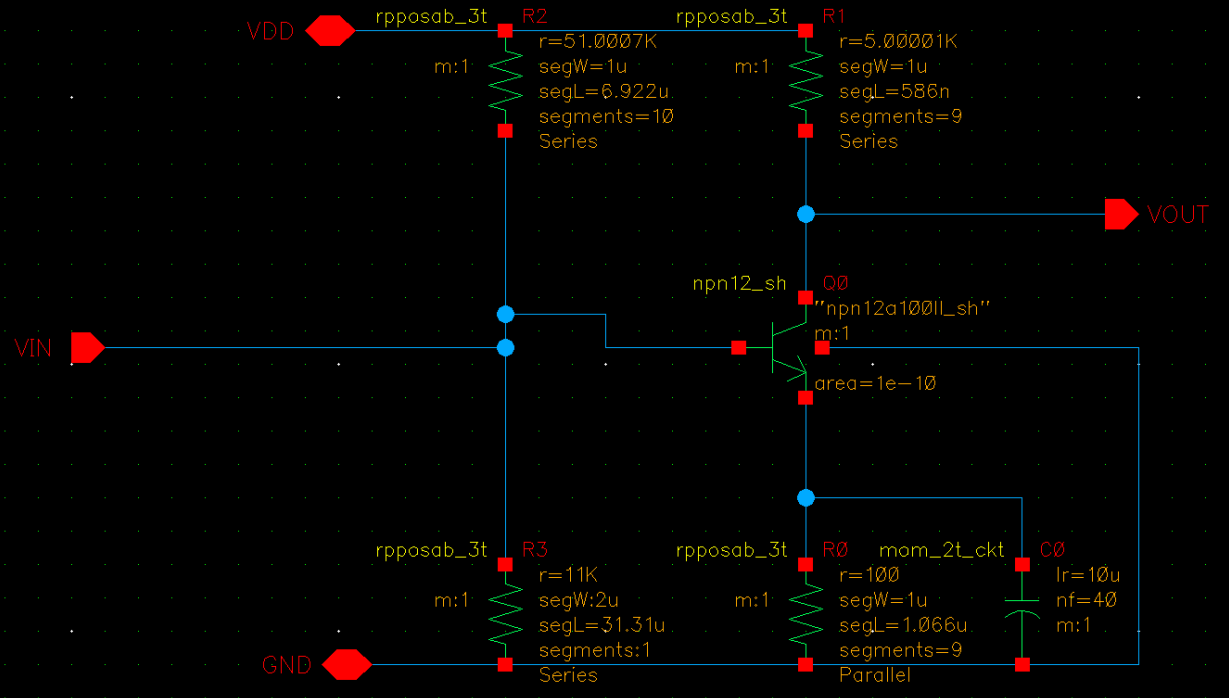

　　如图搭建电路封装symbol

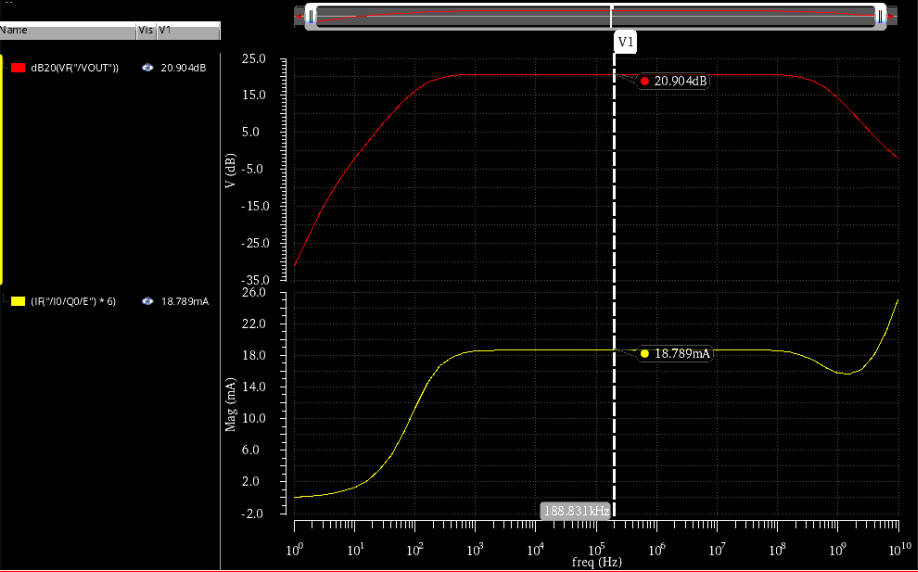

　　tb电路，给VDD 6V GND 0V 负载CL=1u RL=50kohm 测增益功率

　　提高增益：增加RL 增加RC 减小RE

　　C1电容作用：高通，增大C1变带通 CL电容：低通总：带通

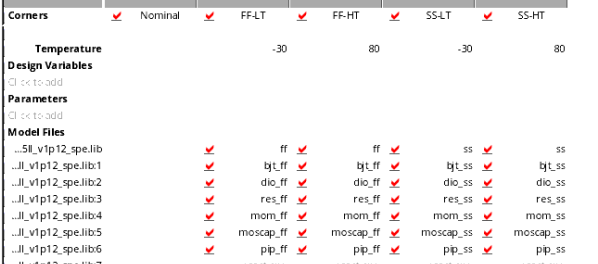

3.工艺角仿真

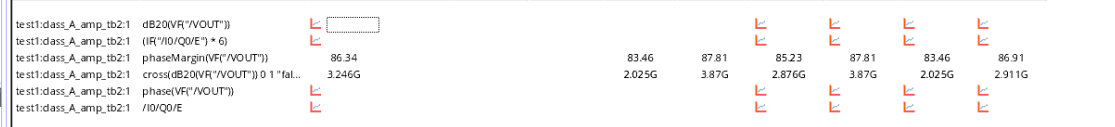

　　仿真结果

　　增益Av

　　功耗

4.效率计算

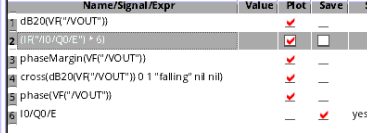

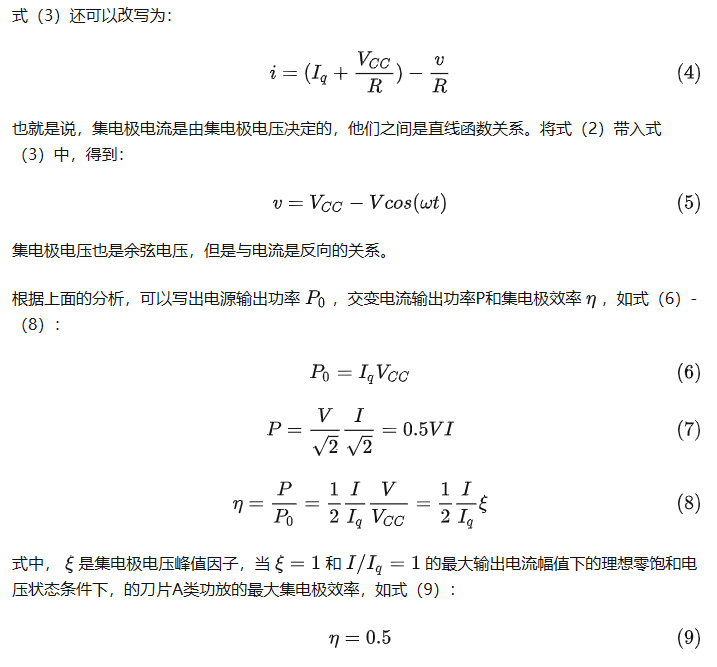

　　理解：effi=Pac/Pdc

　　Pac=VCE*ICE

　　Pdc=VDD*IC

　　理论上50%最大实际20-35等都有可能

5.参考

　　end
