使用Python读取几何

读取几何

要素类中的每个要素都包含一组用于定义面或线折点的点要素，或者包含单个用于定义一个点要素的坐标。可以使用几何对象（ 面 Polygon、 折线 Polyline、 点几何 PointGeometry 或 多点 MultiPoint）访问这些点，这些几何对象将以 点对象的数组形式返回这些点。

要素可具有多个部件。几何对象的 partCount 属性将返回要素的部件数。如果指定了索引，则 getPart 方法将返回特定几何部件的点对象数组。如果未指定索引，则返回的数组将包含每个几何部件的点对象数组。

PointGeometry 要素将返回单个点对象而不是点对象数组。所有其他要素类型（面、折线和多点）将返回一个点对象数组，或者，如果要素具有多个部分，则返回包含多个点对象数组的数组。

如果一个面包含多个洞，它将由多个环组成。针对面返回的点对象数组将包含外部环及所有内部环的点。外部环总是先返回，接着是内部环，其中以空点对象作为环之间的分隔符。当脚本在地理数据库或 shapefile 中读取面的坐标时，它应包含用于处理内部环的逻辑（如果脚本需要此信息）；否则，将只读取外部环。

多部件要素是由多个物理部分组成的，但是只引用数据库中的一组属性。例如，在州行政区图层中，可将夏威夷州看作是一个多部件要素。虽然它是由许多岛屿组成的，但在数据库中仍将其记录为一个要素。

环是一个用于定义二维区域的闭合路径。有效的环是由有效路径组成的，因而环的起点和终点具有相同的 x,y 坐标。顺时针环是外部环，逆时针环则定义内部环。

使用几何令牌

几何令牌同样可以作为快捷方式来替代访问完整几何对象。附加几何令牌可用于访问特定几何信息。访问完整几何往往更加耗时。如果只需要几何的某些特定属性，可使用令牌来提供快捷方式从而访问几何属性。例如，SHAPE@XY 会返回一组代表要素质心的 x，y 坐标。

令牌	说明
SHAPE@	要素的 几何对象。
SHAPE@XY	一组要素的质心 x,y 坐标。
SHAPE@TRUECENTROID	一组要素的真正质心 x，y 坐标。
SHAPE@X	要素的双精度 x 坐标。
SHAPE@Y	要素的双精度 y 坐标。
SHAPE@Z	要素的双精度 z 坐标。
SHAPE@M	要素的双精度 m 值。
SHAPE@JSON	表示几何的 esri JSON 字符串。
SHAPE@WKB	OGC 几何的熟知二进制 (WKB) 制图表达。该存储类型将几何值表示为不间断的字节流形式。
SHAPE@WKT	OGC 几何的熟知文本 (WKT) 制图表达。其将几何值表示为文本字符串。
SHAPE@AREA	要素的双精度面积。
SHAPE@LENGTH	要素的双精度长度。



读取点几何

以下示例将使用 SearchCursor 打印所有要素的坐标：

点要素类上的搜索光标

import arcpy

infc = arcpy.GetParameterAsText(0)

# Enter for loop for each feature
#
for row in arcpy.da.SearchCursor(infc, ["SHAPE@XY"]):
    # Print x,y coordinates of each point feature
    #
    x, y = row[0]
    print("{0}, {1}".format(x, y))

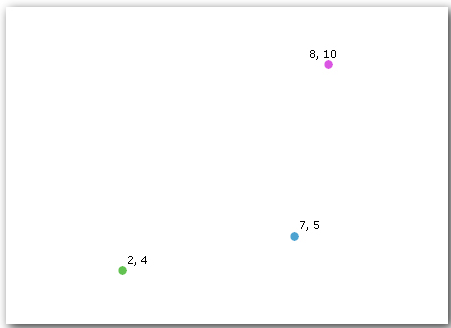

 对于上述要素类，脚本将返回以下信息：

 2.0 4.0
 8.0 10.0
 7.0 5.0

读取多点几何

多点要素类上的搜索光标

import arcpy

infc = arcpy.GetParameterAsText(0)

# Enter for loop for each feature
#
for row in arcpy.da.SearchCursor(infc, ["OID@", "SHAPE@"]):
    # Print the current multipoint's ID
    #
    print("Feature {0}:".format(row[0]))

    # For each point in the multipoint feature,
    #  print the x,y coordinates
    for pnt in row[1]:
        print("{0}, {1}".format(pnt.X, pnt.Y))



 对于上述要素类，脚本将返回以下信息：

Feature 0:
3.0 8.0
4.0 4.0
6.0 6.0
Feature 1:
5.0 9.0
8.0 10.0
Feature 2:
9.0 5.0

读取折线或面几何

面或线要素类上的搜索游标

import arcpy

infc = arcpy.GetParameterAsText(0)

# Enter for loop for each feature
#
for row in arcpy.da.SearchCursor(infc, ["OID@", "SHAPE@"]):
    # Print the current multipoint's ID
    #
    print("Feature {0}:".format(row[0]))
    partnum = 0

    # Step through each part of the feature
    #
    for part in row[1]:
        # Print the part number
        #
        print("Part {0}:".format(partnum))

        # Step through each vertex in the feature
        #
        for pnt in part:
            if pnt:
                # Print x,y coordinates of current point
                #
                print("{0}, {1}".format(pnt.X, pnt.Y))
            else:
                # If pnt is None, this represents an interior ring
                #
                print("Interior Ring:")
        partnum += 1

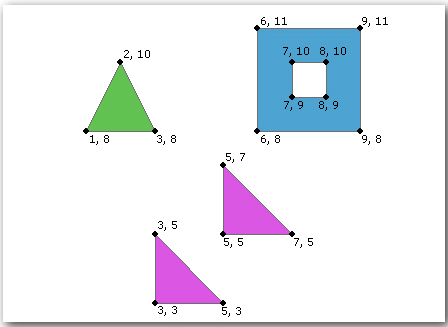

 对于上述要素类，脚本将返回以下信息。要素 0 是单部分面，要素 1 是两部分面，而要素 2 是带有内部环的单部分面。

Feature 0:
Part 0:
3.0 8.0
1.0 8.0
2.0 10.0
3.0 8.0
Feature 1:
Part 0:
5.0 3.0
3.0 3.0
3.0 5.0
5.0 3.0
Part 1:
7.0 5.0
5.0 5.0
5.0 7.0
7.0 5.0
Feature 2:
Part 0:
9.0 11.0
9.0 8.0
6.0 8.0
6.0 11.0
9.0 11.0
Interior Ring:
7.0 10.0
7.0 9.0
8.0 9.0
8.0 10.0
7.0 10.0
