ArcPy脚本检查经纬度坐标是否在面中

功能需求：现有大量面数据(polygon)，每个面要素有字段：X(经度)、Y(纬度)，检查X、Y是否处于所在面中。

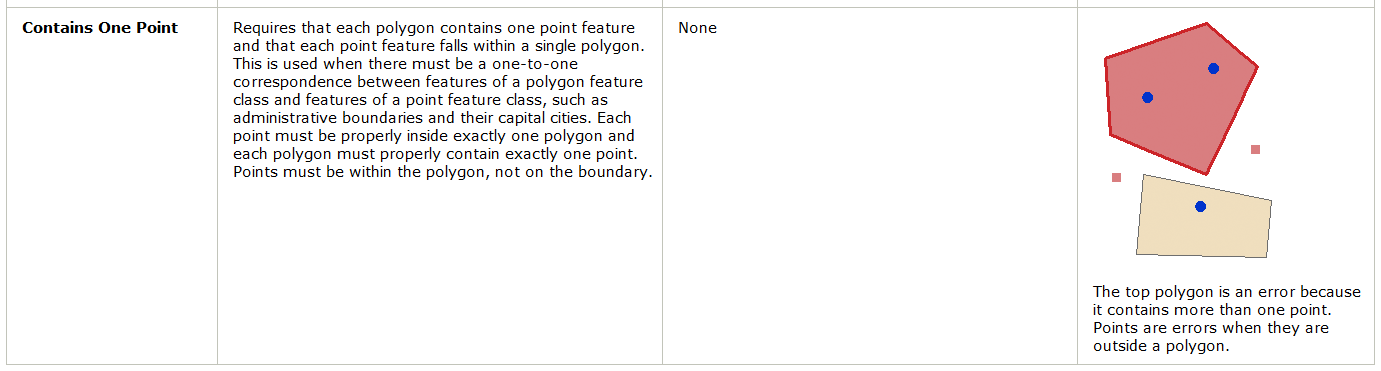

分析思路：一、传统处理办法，利用ArcGIS拓扑检查处理，使用拓扑规则：Contains One Point（包含一个点）

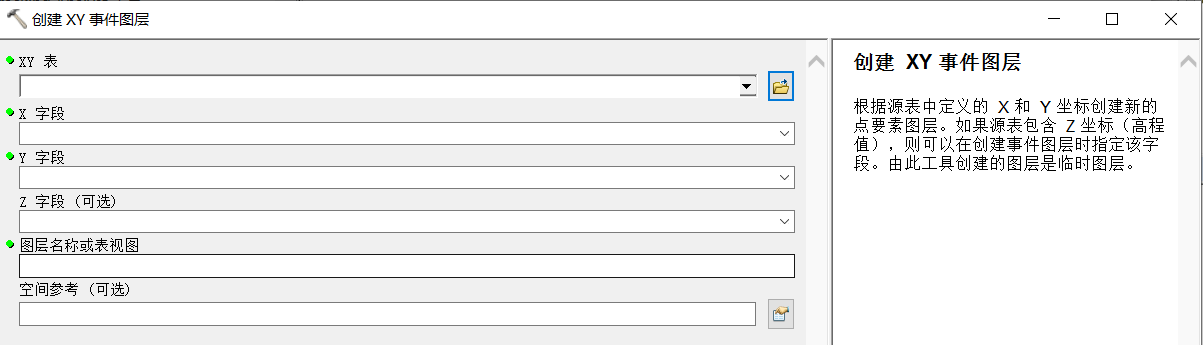

1.这种处理办法首先提取X、Y坐标值生成点数据，用ArcToolbox中Make XY Event Layer (Data Management)

工具箱中--数据管理工具--图层和表视图--创建XY事件图层

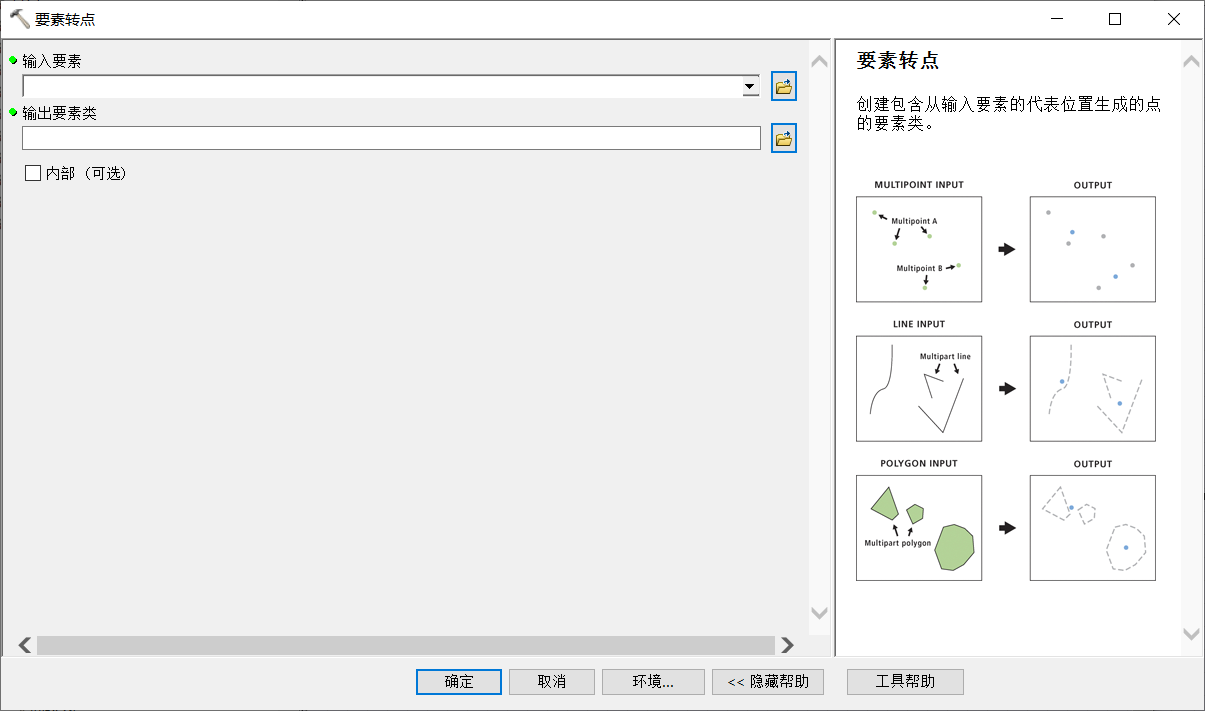

2.执行完创建XY事件图层，还要对改图层进行要素转点，用ArcToolbox中Feature To Point (Data Management)，

工具箱中--数据管理工具--要素--要素转点



 3.对面要素和点要素建立拓扑检查，如何建立拓扑检查这里就不赘述了：

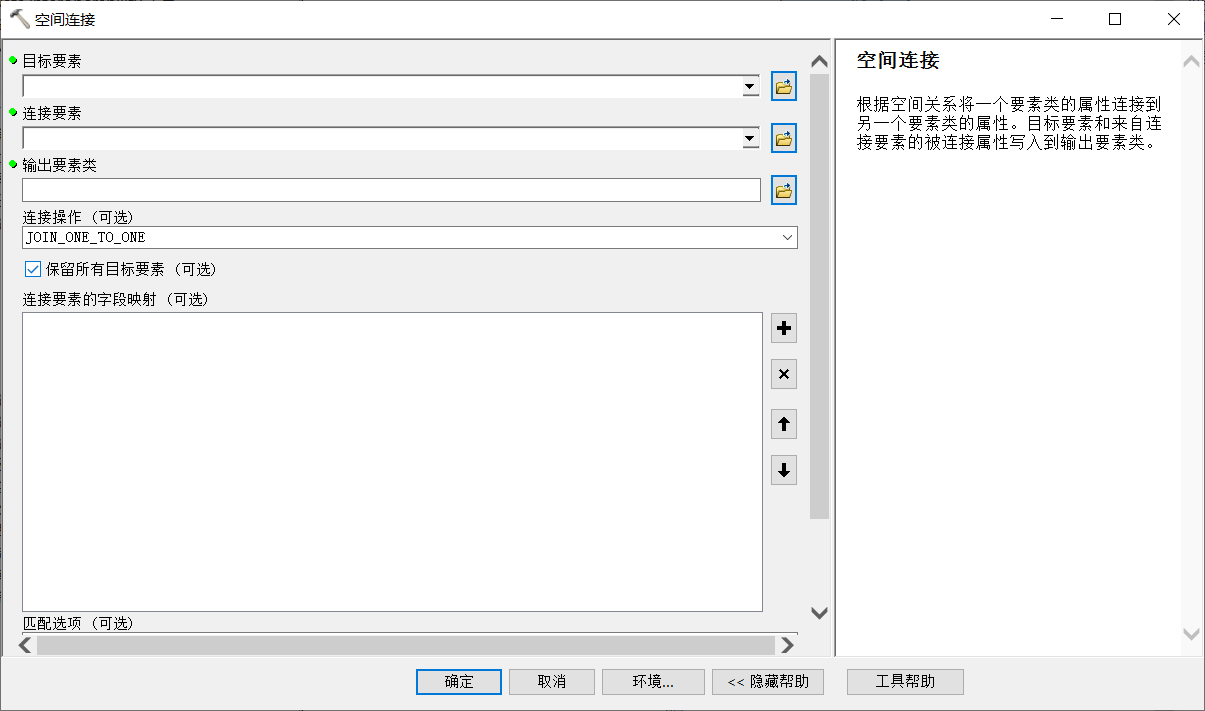

 二、第二种不用拓扑检查，要素转点后，用面与点建立空间连接，打开面属性表，筛查未连接到面的字段为空的要素：用ArcToolbox中Spatial Join (Analysis)；

工具箱中--分析工具--叠加分析--空间连接

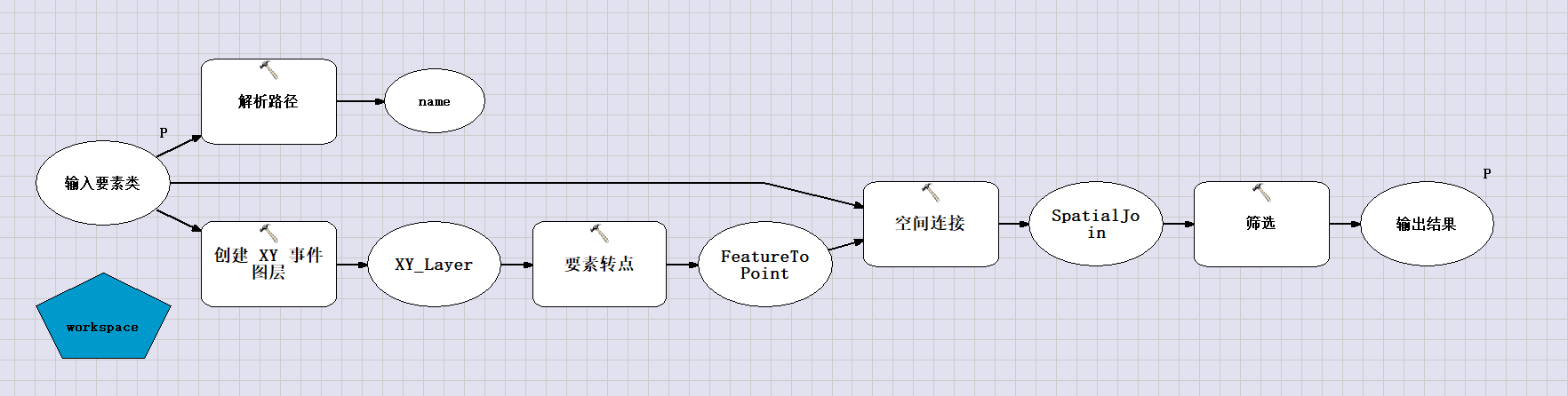

 三、利用以上思路逻辑可以用ArcGIS模型构建器，创建模型工具处理：

大致模型草图构建



 四、利用模型处理逻辑思路，转换为Python脚本，使用循环遍历要素类批量处理更为灵活高效：

 1 # -*- coding: GBK -*-
 2 import arcpy , os
 3 from arcpy import env
 4
 5 input = arcpy.GetParameterAsText(0)
 6 output = arcpy.GetParameterAsText(1)
 7
 8 def XYinPolygon(input,output):
 9
10     env.workspace = input
11
12     fclist = arcpy.ListFeatureClasses()
13     print len(fclist)
14
15     for fcc in fclist:
16         x_coords = "X"  # 字段X
17         y_coords = "Y"  # 字段Y
18         out_Layer = "XY_layer_" + fcc
19
20         sav_lay = os.path.join(output, out_Layer)
21         saved_Layer = sav_lay + ".lyr"
22
23         zdf = os.path.join(output, "XY_topoint_")
24         zdf_url = zdf + fcc
25
26         outf = os.path.join(output, "joinfc_out_")
27         outfc = outf + fcc
28
29         outc = os.path.join(output, "XY_CheckOut_")
30         outck = outc + fcc
31
32
33         # arcpy.AddMessage(u"执行创建XY图层..." + fcc)
34         arcpy.MakeXYEventLayer_management(fcc, x_coords, y_coords, out_Layer)
35
36
37         arcpy.AddMessage(fcc + u"要素数量：")
38         arcpy.AddMessage(arcpy.GetCount_management(out_Layer))
39
40         # arcpy.AddMessage(u"执行保存XY图层..." + fcc)
41         arcpy.SaveToLayerFile_management(out_Layer, saved_Layer)
42
43
44         # arcpy.AddMessage(u"执行XY图层转点..." + fcc)
45         arcpy.FeatureToPoint_management(out_Layer, zdf_url, "INSIDE")
46
47
48         # arcpy.AddMessage(u"执行空间链接..." + fcc)
49         arcpy.SpatialJoin_analysis(fcc, zdf_url, outfc)
50
51
52         # arcpy.AddMessage(u"检查中心点坐标不在面中的要素..." + fcc)
53         arcpy.Select_analysis(outfc, outck, """ "X_1" = 0 OR "Y_1" = 0 """)
54         # arcpy.AddMessage(u"检查完成，输出结果" + fcc)

55         arcpy.AddMessage("XY不在面内的要素数量:")
56         arcpy.AddMessage(arcpy.GetCount_management(outck))
57
58         arcpy.Delete_management(saved_Layer)
59         arcpy.Delete_management(out_Layer)
60         arcpy.Delete_management(zdf_url)
61         arcpy.Delete_management(outfc)
62
63     arcpy.AddMessage(u"检查完成,输出XY不在面内的要素")
64
65 XYinPolygon(input,output)
66
67 print arcpy.GetMessages()
