ENVI57扩展工具：FLAASH Easy-to-Use 大气校正易用版 [新]

更新日志

2025-09-01

更新：不再限制传感器类型，优化参数自动设置，更加简单易用（具体参数说明见 “3 工具使用”章节内容）

理论上可以处理任意传感器数据，当 Sensor Type（传感器类型）没有自动识别时，只需手动设置 Sensor Altitude（传感器高度）和 Pixel Size（空间分辨率）2个参数即可。

如果有传感器类型未能正确识别，可发送示例数据和数据说明到 duhj@geoscene.cn





1 工具介绍

本扩展工具要求ENVI 5.7及以上版本。低版本ENVI可以使用如下扩展工具：https://www.cnblogs.com/enviidl/p/16393415.html



自 ENVI 5.7 版本开始，FLAASH 大气校正功能提供了官方 Task 接口，详细信息可查看ENVI帮助内ENVI > Programming > ENVITasks > List of Tasks > FLAASH 章节内容。

由于 FLAASH 工具参数较多，对于初学者不是很友好，所以开发了易用版工具，基于全新 FLAASH Task 实现，隐藏了很多不重要和无需设置的参数，并尽可能多的自动设置了必需参数。



目前支持自动识别的传感器类型如下（同时支持处理不在此列表的其他传感器数据）：

  • GF1 PMS/WFV、GF1B/C/D PMS、GF2 PMS

  • GF4 PMS（如果输入5波段PMS数据，将只输出B/G/R/NIR四波段结果）

  • GF5/A/B AHSI/VIMI（其中 VIMI 仅支持B1~B6波段数据）

  • GF6 PMS/WFV、GF7 MUX

  • ZY3-01/02/03 MUX、ZY1-02C MUX

  • ZY1-02D(ZY1E) MUX/AHSI、ZY1-02E(ZY1F) MUX/AHSI

  • HJ1 CCD、HJ2 CCD

  • CM1 DMC

  • CB04 MUX/P10、CB04A WPM/MUX/WFI

  • BJ3N1/2 MS

  • JL1（GF、KF、DP）

  • SuperView-1/2

  • OHS(ZhuHai-1) CMOSMSS

  • XG02/05 HSI

  • Landsat-5 TM、Landsat-7 ETM+、Landsat-8 OLI、Landsat 9 OLI-2

  • Sentinel-2A/B/C MSI

  • QuickBird、WordView、SPOT、PLEIADES、HYPERION



2 工具安装

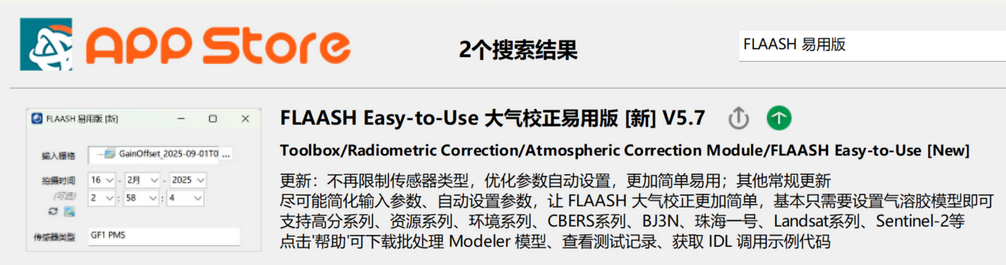

方法1：使用 ENVI App Store 进行 ENVI 扩展工具的安装与管理。

App Store 下载地址：https://envi.geoscene.cn/appstore




方法2：手动下载安装 https://envi.geoscene.cn/appstore/newlaesuse



3 工具使用

在工具箱中，打开如下工具。

  • /Radiometric Correction/Atmospheric Correction Module/FLAASH Easy-to-Use [New]

  • /辐射校正/大气校正模块/FLAASH 易用版 [新]



在弹出的对话框中，选择输入栅格。可直接选择原始L1级别数据（要求包含定标系数，建议输入此种数据）；也可以选择辐射定标后的辐亮度图像。对于存储顺序（Interleave）不再做要求。

然后在工具面板中，设置如下参数：

  • Acquisition Time（拍摄时间）：自动从元数据中获取，如果没有识别，需手动设置。

  • Sensor Type（传感器类型）：在最新版工具中，本参数不再起任何作用，仅作传感器识别结果展示，此时有 2 种情况：

    • 情况1：如果识别成功，通常会自动设置 Sensor Altitude（传感器高度）和 Pixel Size（空间分辨率）2个参数。

    • 情况2：如果识别不成功，需要手动设置 Sensor Altitude（传感器高度）和 Pixel Size（空间分辨率）2个参数。而传感器类型参数不需要修改，默认为任意字符均可。

  • Sensor Altitude（传感器高度）：如果进行了自动填写，则无需设置，否则必须手动填写。

  • Pixel Size（空间分辨率）：如果进行了自动填写，则无需设置，否则必须手动填写。

  • Input Scale（缩放系数）：对于包含定标系数的L1级别数据，自动设置为10；对于使用辐射定标工具处理为辐射亮度值图像，自动根据定标的Scale Factor进行设置；其他情况需手动设置。

  • Aerosol Model（气溶胶模型）：需手动设置，根据图像覆盖地物类型选择。

  • Initial Visibility（能见度）：当图像包含 SWIR2 波段时，将自动进行气溶胶反演，此时本参数将不起作用；其他数据需根据成像天气条件进行设置，默认40km。

  • Output Raster（输出栅格）：设置大气校正输出结果文件名。



4 处理示例



测试记录：

传感器类型

波段数

结果数据量（MB）

FLAASH耗时

GF1 PMS

4

157

12秒

GF5B VIMI

6

98.5

30秒

ZY3-03 MUX

4

582

1分48秒

ZY1-02E (ZY1F) AHSI

166

1290

2分56秒

Landsat-8 OLI

7

818

1分33秒



测试环境：

  • 笔记本：ThinkPad P52

  • 操作系统：Windows 11 64-bit

  • 软件版本：ENVI 6.0

  • 处理器：Intel(R) Core(TM) i7-8850H CPU @ 2.60GHz 六核

  • 内存：64.00 GB

  • 硬盘：SSD



4.1 GF1 PMS数据处理

在主菜单中，选择File > Open As > China Satellites > GaoFen > GF-1，打开GF1_PMS_*L1A*_MSS.xml文件。

注：需要安装“中国国产卫星支持工具”。可在ENVI App Store中安装，或手动安装（https://envi.geoscene.cn/china）。

在工具箱中，启动/Radiometric Correction/Atmospheric Correction Module/FLAASH Easy-to-Use [New]工具，在弹出对话框中选择多光谱数据（MSS），如下图所示：

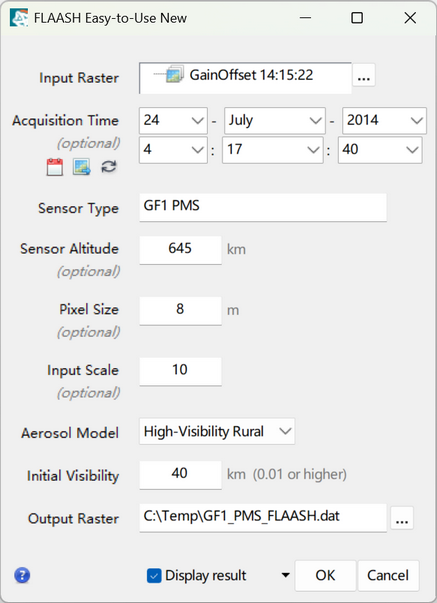

在工具面板，只需设置 Aerosol Model（气溶胶模型）、Initial Visibility（能见度）。设置输出路径，点击OK按钮，执行FLAASH大气校正。如下图所示。




处理结果自动加载在视图中，对比大气校正前（左图）后（右图）植被光谱曲线如下图所示。



4.2 GF5B VIMI数据处理

仅支持B1~B6波段数据处理。

在主菜单中，选择File > Open As > China Satellites > GaoFen > GF-5，打开GF5B_VIMI_*L1*.xml文件。

注：需要安装“中国国产卫星支持工具”。可在ENVI App Store中安装，或手动安装（https://envi.geoscene.cn/china）。

在工具箱中，启动/Radiometric Correction/Atmospheric Correction Module/FLAASH Easy-to-Use [New]工具，在弹出对话框中选择多光谱数据，如下图所示：

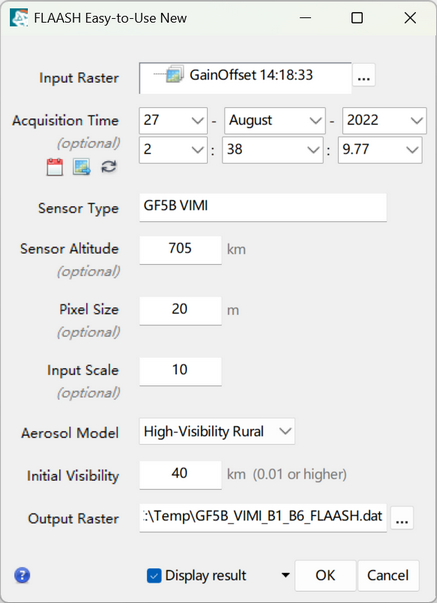

在工具面板，只需设置 Aerosol Model（气溶胶模型）、Initial Visibility（能见度）。设置输出路径，点击OK按钮，执行FLAASH大气校正。如下图所示。




处理结果自动加载在视图中，对比大气校正前（左图）后（右图）植被光谱曲线如下图所示。



4.3 ZY3-03 MUX数据处理

在主菜单中，选择File > Open As > China Satellites > ZiYuan > ZY3-03A，打开ZY303_PMS_*_L1A*-MUX.xml文件。

注：需要安装“中国国产卫星支持工具”。可在ENVI App Store中安装，或手动安装（https://envi.geoscene.cn/china）。

在工具箱中，启动/Radiometric Correction/Atmospheric Correction Module/FLAASH Easy-to-Use [New]工具，在弹出对话框中选择多光谱数据，如下图所示：

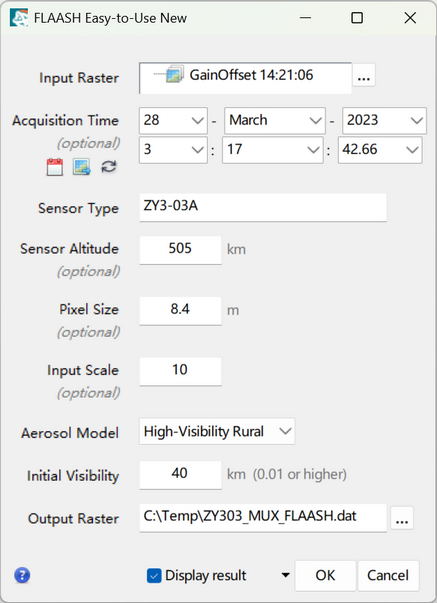

在工具面板，只需设置 Aerosol Model（气溶胶模型）、Initial Visibility（能见度）。设置输出路径，点击OK按钮，执行FLAASH大气校正。如下图所示。




处理结果自动加载在视图中，对比大气校正前（左图）后（右图）植被光谱曲线如下图所示。



4.4 ZY1-02E(ZY1F) AHSI数据处理

在主菜单中，选择File > Open As > China Satellites > ZiYuan > ZY1-02E (ZY1F)，打开ZY1F_AHSI_*_L1A*.xml文件。

注：需要安装“中国国产卫星支持工具”。可在ENVI App Store中安装，或手动安装（https://envi.geoscene.cn/china）。

在工具箱中，启动/Radiometric Correction/Atmospheric Correction Module/FLAASH Easy-to-Use [New]工具，在弹出对话框中选择高光谱数据，如下图所示：



在工具面板，只需设置 Aerosol Model（气溶胶模型）、Initial Visibility（能见度）。设置输出路径，点击OK按钮，执行FLAASH大气校正。如下图所示。




处理结果自动加载在视图中，对比大气校正前（左图）后（右图）植被光谱曲线如下图所示。



4.5 Landsat-8 OLI数据处理

在主菜单中，选择File > Open，打开*_MTL.txt或xml文件。

在工具箱中，启动/Radiometric Correction/Atmospheric Correction Module/FLAASH Easy-to-Use [New]工具，在弹出对话框中选择多光谱数据，如下图所示：



在工具面板，只需设置Aerosol Model（气溶胶模型）、Initial Visibility（能见度）。设置输出路径，点击OK按钮，执行FLAASH大气校正。如下图所示。




处理结果自动加载在视图中，对比大气校正前（左图）后（右图）植被光谱曲线如下图所示。



5 Task调用示例

file = 'C:\temp\GF1_PMS2_E104.0_N36.0_20140724_L1A0000284766-MSS2.xml'

raster = ENVIOpenChinaRaster(file)

Task = ENVITask('NewFLAASHEasyToUse')

Task.INPUT_RASTER = raster

;Task.SENSOR_ALTITUDE= 645 ;如果能自动识别传感器类型，则不需要设置此参数。如果在 task 执行时提示需要设置，则需手动设置

;Task.PIXEL_SIZE= 8 ;如果能自动识别传感器类型，则不需要设置此参数。如果在 task 执行时提示需要设置，则需手动设置

;Task.INPUT_SCALE = 10.0 ;如果包含增益偏移系数，或输入为辐射定标结果，则不需要设置此参数

Task.AEROSOL_MODEL = 'High-Visibility Rural' ;此参数为必选项

Task.DEFAULT_VISIBILITY = 40 ;如果不包含 SWIR2 波段，需要设置此参数

Task.OUTPUT_RASTER_URI = outfile ;输出文件路径

Task.Execute

OUTPUT_RASTER = Task.OUTPUT_RASTER  ;获取输出结果



;如果输入图像不包含拍摄时间，则需要手动设置，方法如下

timeObj = ENVITime(acquisition='2001-01-01T00:30:45.3Z')

Task.ACQUISITION_TIME = timeObj



6 ENVI Modeler中进行批处理

对于L1标准格式或标准命名的辐亮度图像，可以同时进行不同传感器数据的批量处理，输入图像的气溶胶模型需一致。

如下示例为1景GF1 PMS和1景GF2 PMS进行FLAASH批处理。

下载链接：https://pan.baidu.com/s/1jB7XMZB7z5GcXLA3Vcr9gw?pwd=envi

注：需要安装“自定义 ENVITasks 用于 ENVI Modeler”。可在ENVI App Store中安装，或手动安装（https://envi.geoscene.cn/appstore/cusmsfmler）。
