2017UC-ENVI讲座分享：SARscape5.4新功能与应用

1 SARscape5.4/5.4.1新功能

SARscape5.4于2017年1月正式发布。在SARscape5.4中，支持更多的SAR传感器类型，新增很多实用的工具，改进的算法让处理效率更高，新支持集群处理等。详情可参考博文SARscape5.4新功能介绍：https://www.cnblogs.com/enviidl/p/16292643.html

新增Sentinel-1轨道文件下载功能，可以下载和保存轨道文件
Sentinel下载工具支持断点续传功能，提高下载效率，支持辅助文件下载
DeGrandi 滤波处理算法增强、效率提升并支持更大的数据量
支持TSX 和PALSAR2 ScanSAR模式数据的干涉处理
新增船只探测工具
新增移动目标探测工具

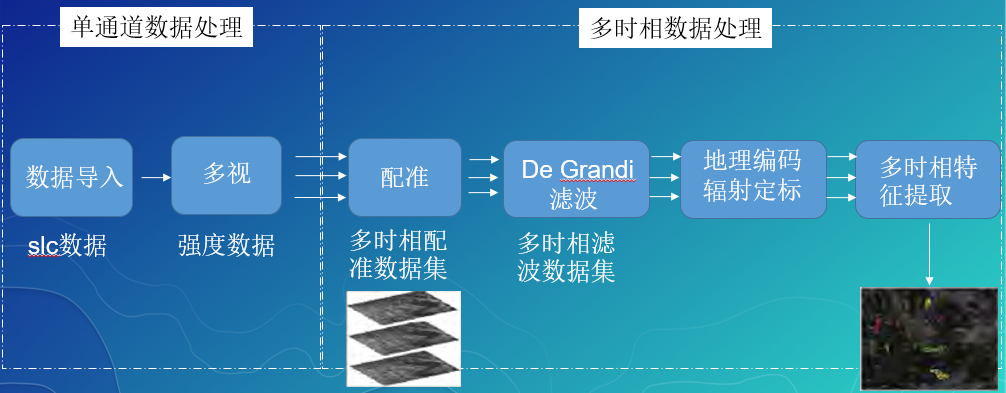

新的相干处理流程化工具
新增SRTM-1v3 DEM（30米）数据自动下载工具
SBAS、CCD集群处理工具（需要单独的许可）
集成到ENVI5.4版本

SARscape5.4.1将于近期发布，初步支持GF3数据处理、新增若干实用工具，主要新功能如下：

支持GF3号数据
新增Sentinel-1 level0级产品聚焦功能
新增ALOS World 3D-30m DEM数据自动下载工具
新增合成升轨和降轨数据集得到的水平方向和垂直方向的速率/形变/时间序形变结果
自动生成SARscape Batch和SARscape ENVI Task 脚本
新增PS集群处理工具（需要单独的许可）

船只探测工具利用CFAR算法，可自动从SAR强度数据中提取船只信息，支持多时相SAR数据中提取海陆边界，支持GPU加速、支持ASI数据导入，与船只探测的结果可做对比。

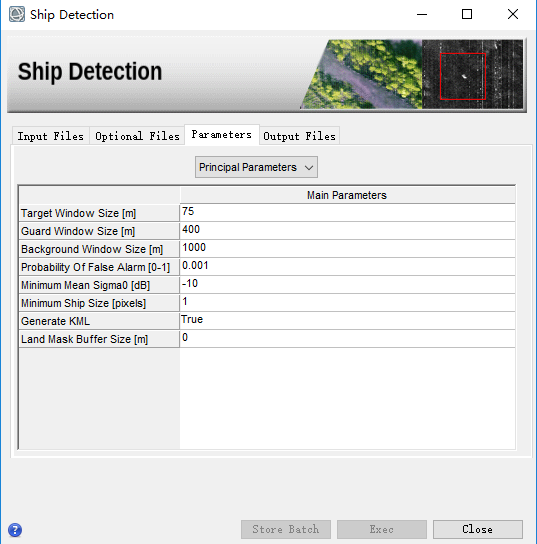

船只探测工具

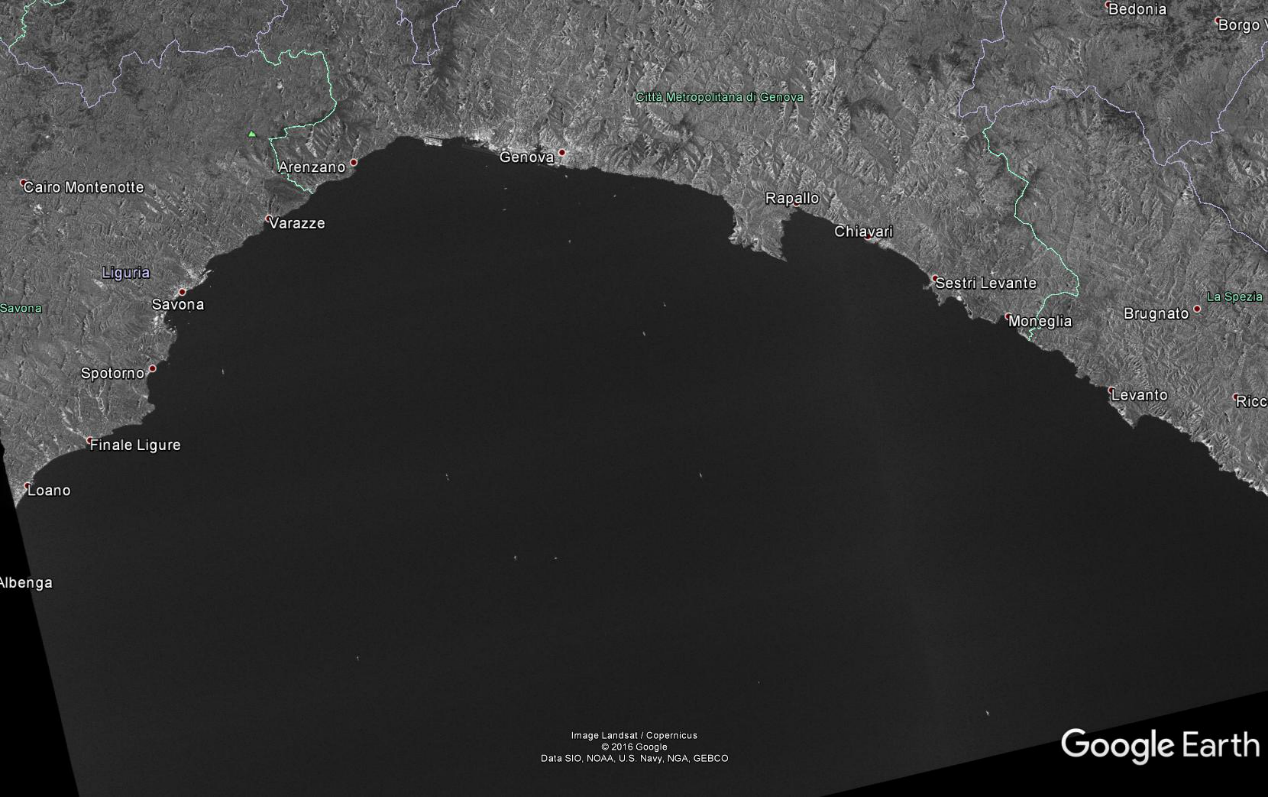

Sentinel-1强度数据

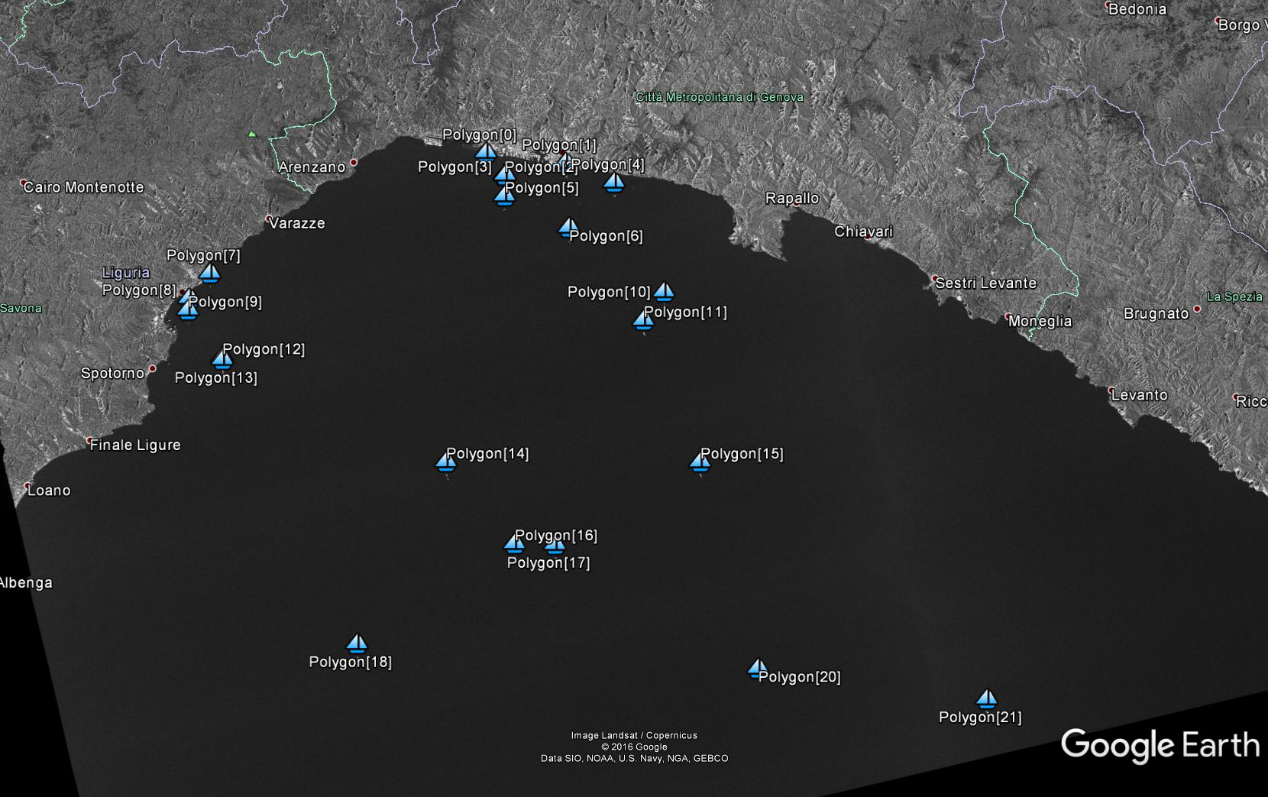

Sentinel-1强度数据中提取的船只信息

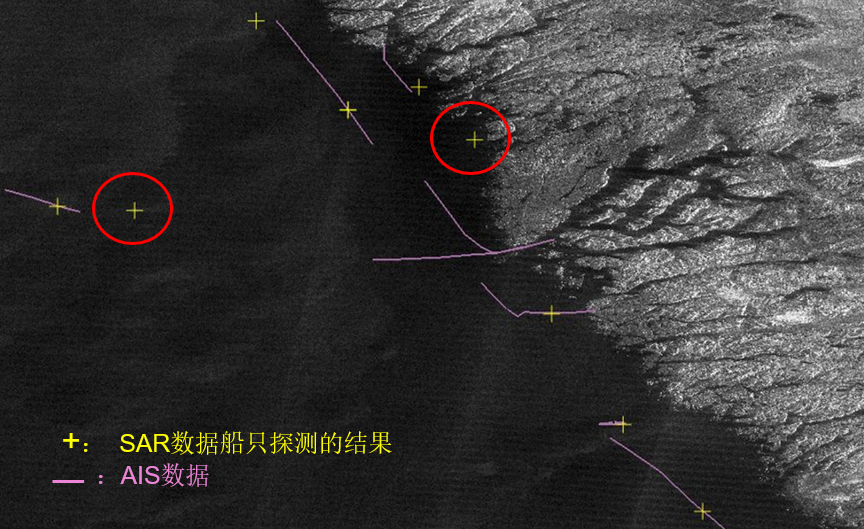

叠加AIS信息

TSX 强度数据中提取的船只信息

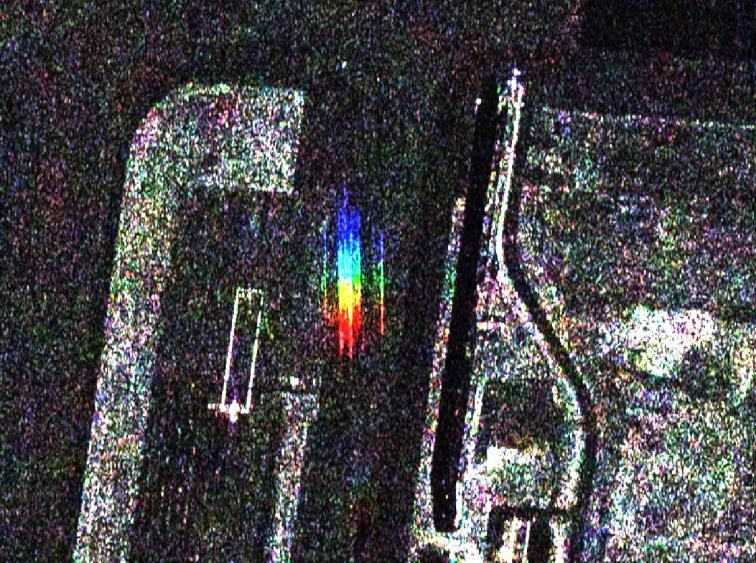

移动目标探测是将一个单视复数数据沿方位向分为3个子孔径，每个子孔径具有不同的天线入射角，用3个子孔径的强度数据进行RGB彩色合成显示，得到的图像上，具有RGB颜色的地物，就是移动目标，其他没有变化的区域是灰色的。

移动目标探测结果

PALSAR-2 ScanSAR数据干涉处理得到的尼泊尔地震形变场

支持 Sentinel-1 0级产品的聚焦，得到slc数据，得到的slc数据对可以做InSAR处理，如下图是SARscape聚焦得到的slc数据对做的干涉图和esa发布的slc数据得到的干涉图。

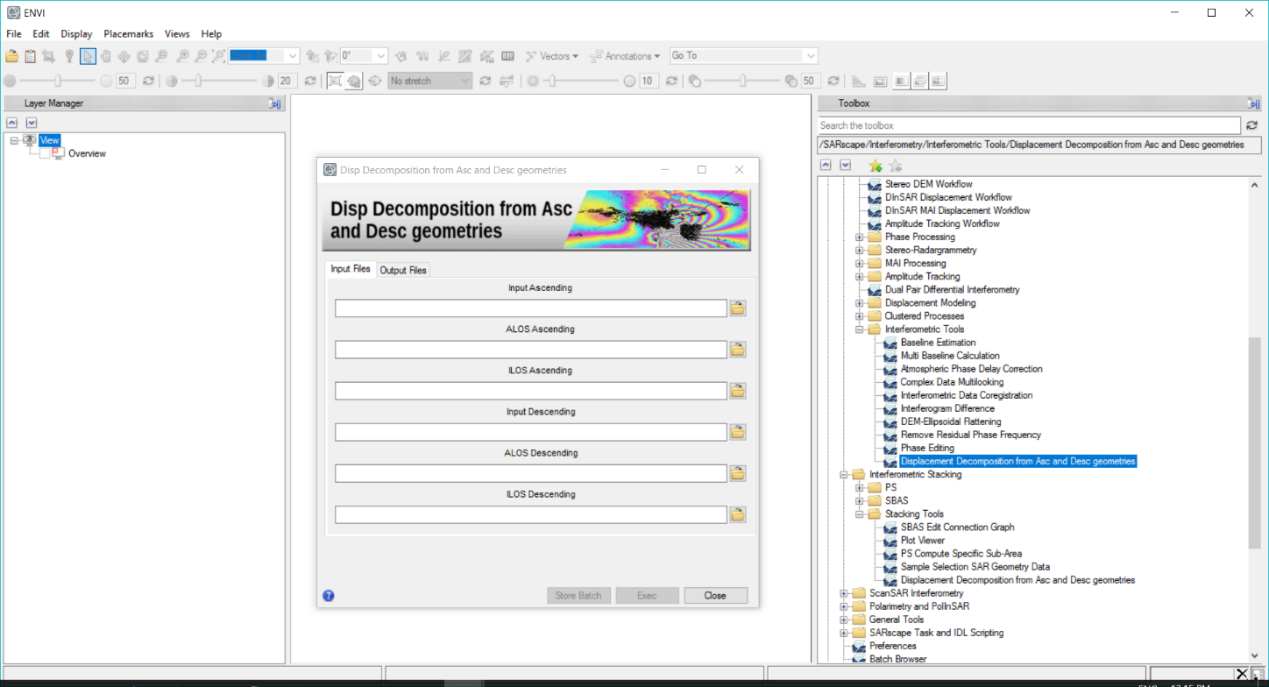

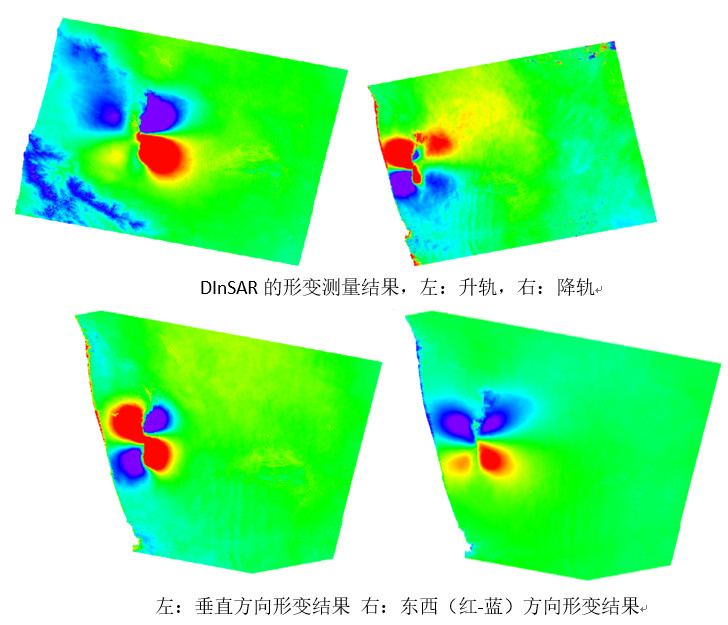

提供合成升轨、降轨的形变结果的工具，得到垂直方向和东西方向的形变。

提供DEM融合工具支持合成从不同方法得到的DEM，包括：

InSAR + InSAR(e.g. 升轨 + 降轨)
InSAR +SAR立体量测
InSAR + 光学

升轨数据InSAR得到的DEM（矢量结果）

降轨数据InSAR得到的DEM（矢量结果）

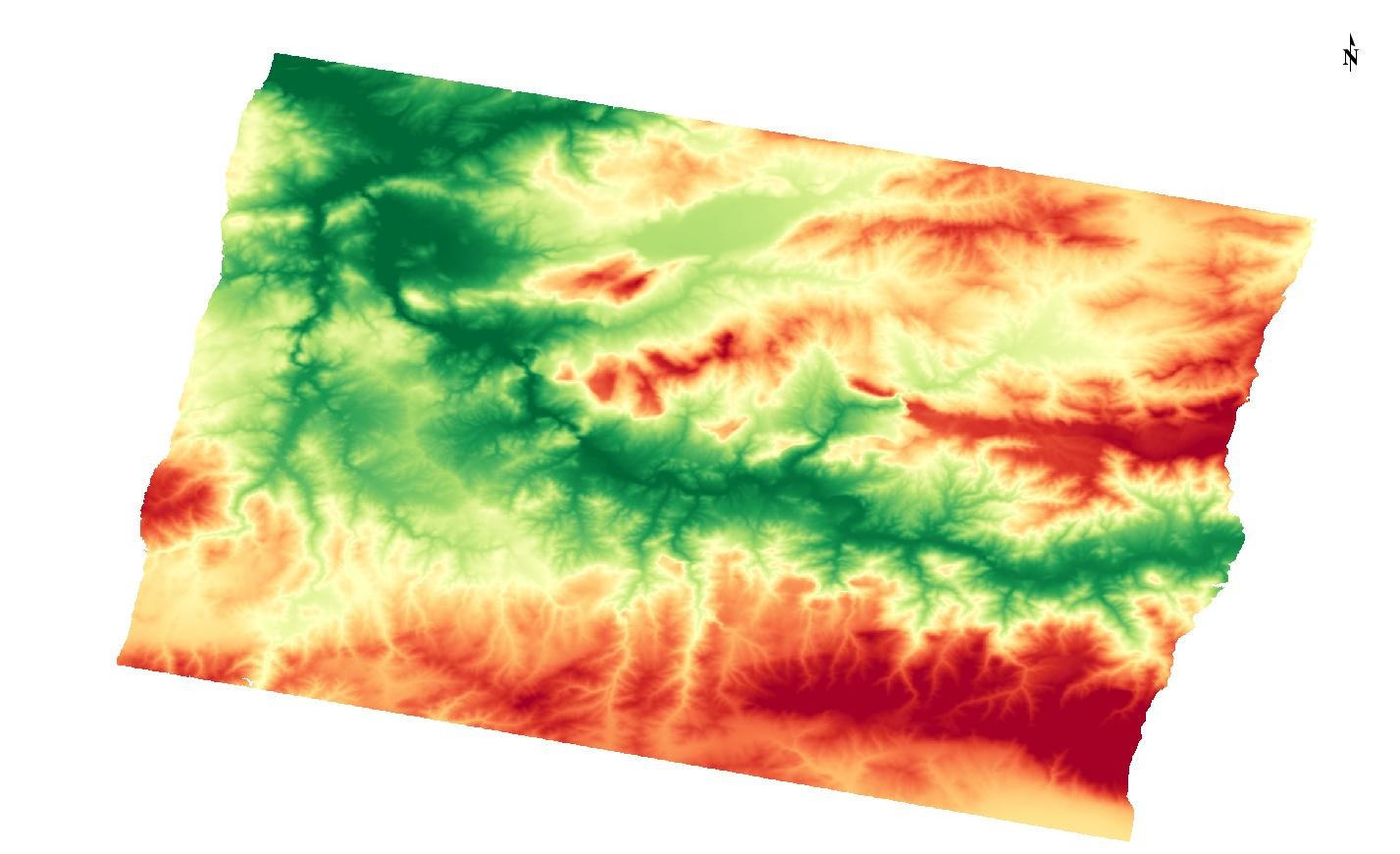

合成的DEM结果

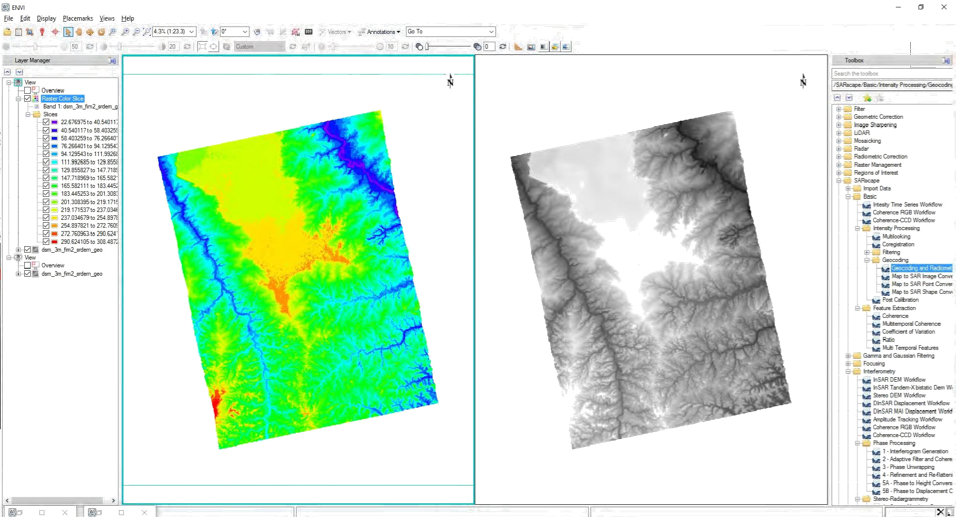

支持高分3号L1A级数据的导入、多视、滤波、地理编码等基本处理，在特殊成像条件的数据，可以做InSAR处理，详情请看：SARscape中GaoFen-3雷达数据处理

2 应用案例介绍

利用2015年6月2日-2016年3月28日的18景Sentinel-1 A IW数据，对抚顺著名的西露天矿利用SBAS进行形变测量，结果如下：

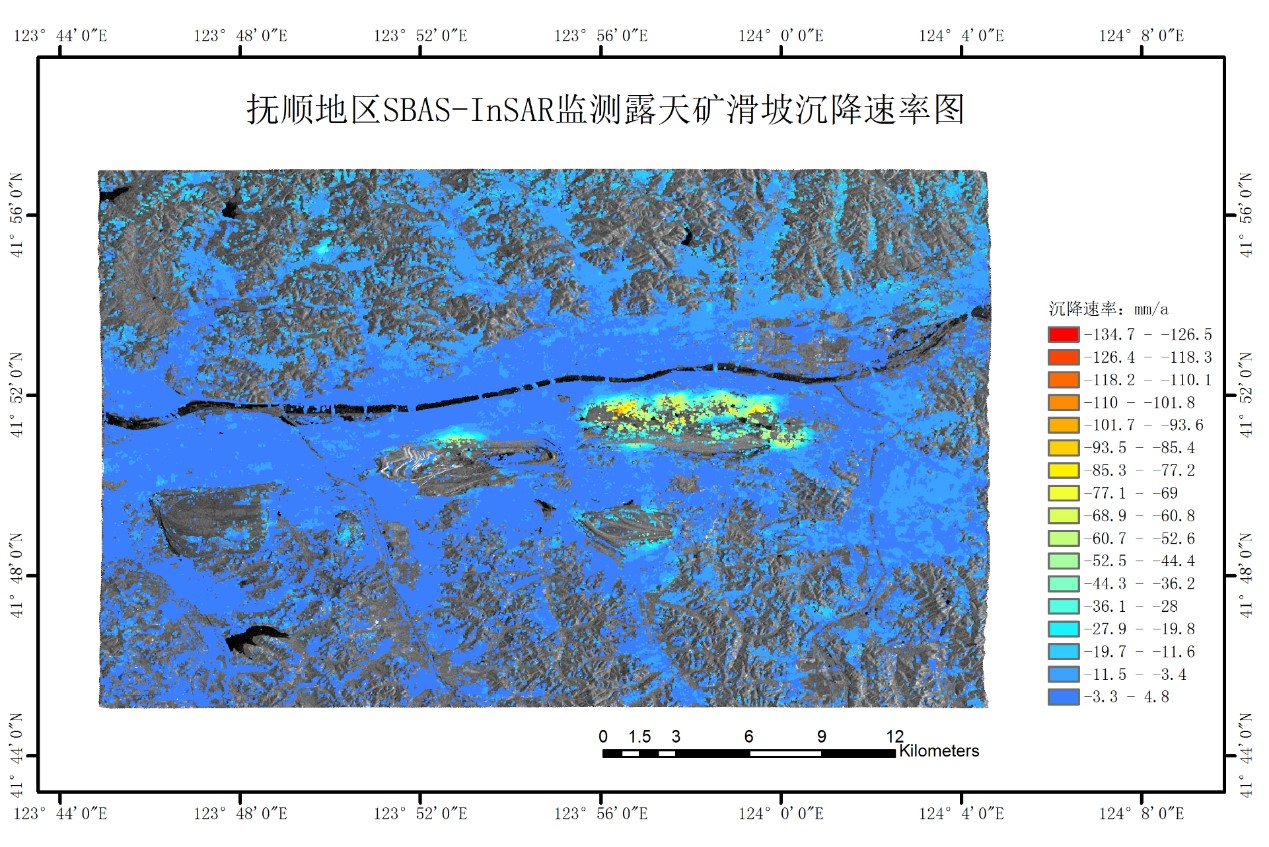

抚顺露天矿沉降监测结果

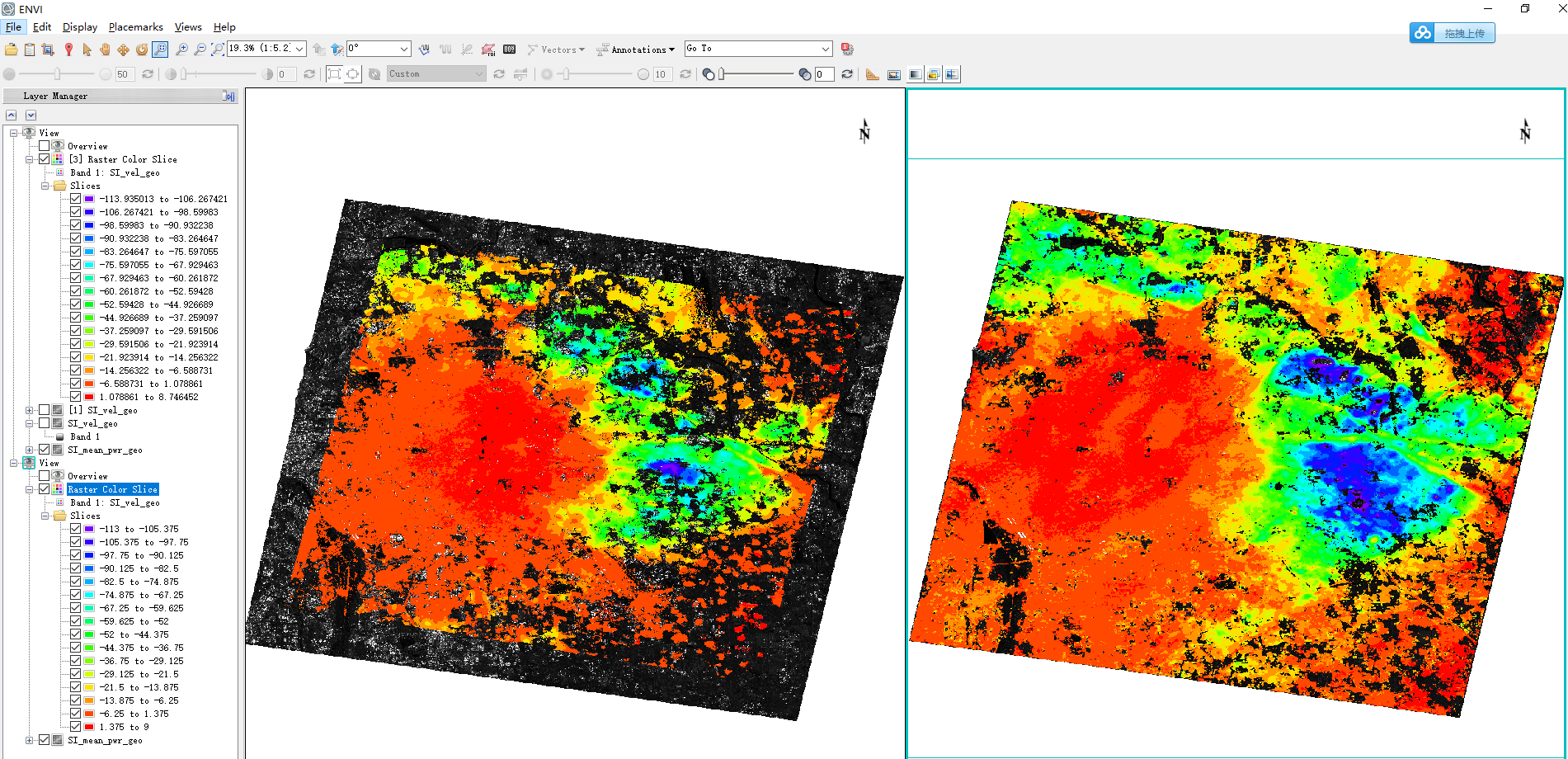

利用ASAR和Sentinel-1A 两组数据集，对北京市区进行形变测量，得到的结果如下，

北京市区地表形变监测结果

布加勒斯特是欧盟最易发生地震的国家，地震影响了高层建筑。了解长期的地面位移趋势是非常重要的，布加勒斯特大学的学者利用多时相的SAR数据对布加勒斯特高层建筑区域进行干涉测量。用到了两组数据，分别是1992-2010 年，ERS -1/ -2 和 ENVISAT数据；以及2011-2014，TerraSAR-X (TSX) 数据。

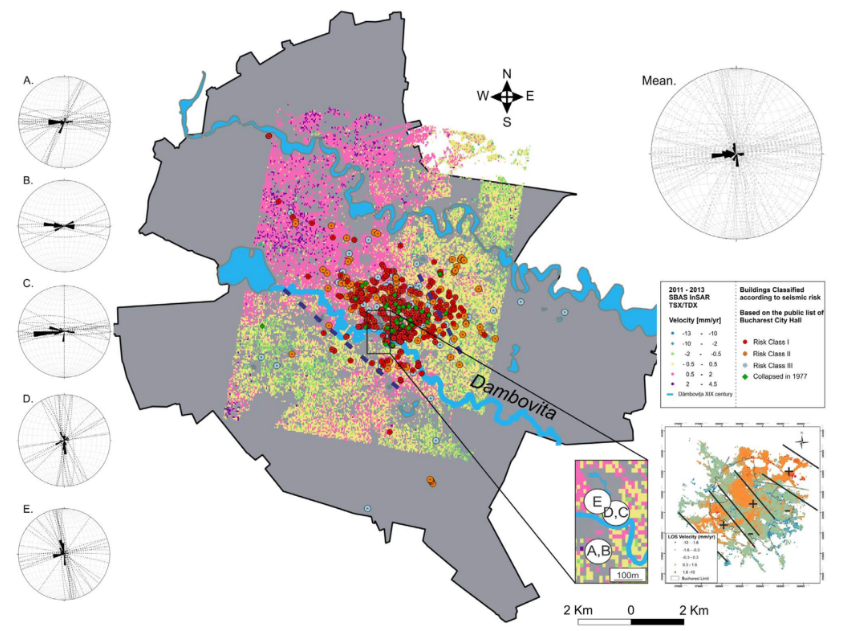

2011–2014 TSX 数据SBAS处理结果，平均形变速率图

裂缝的2011-2014年的TSX 数据PS 结果、玫瑰图表示方向

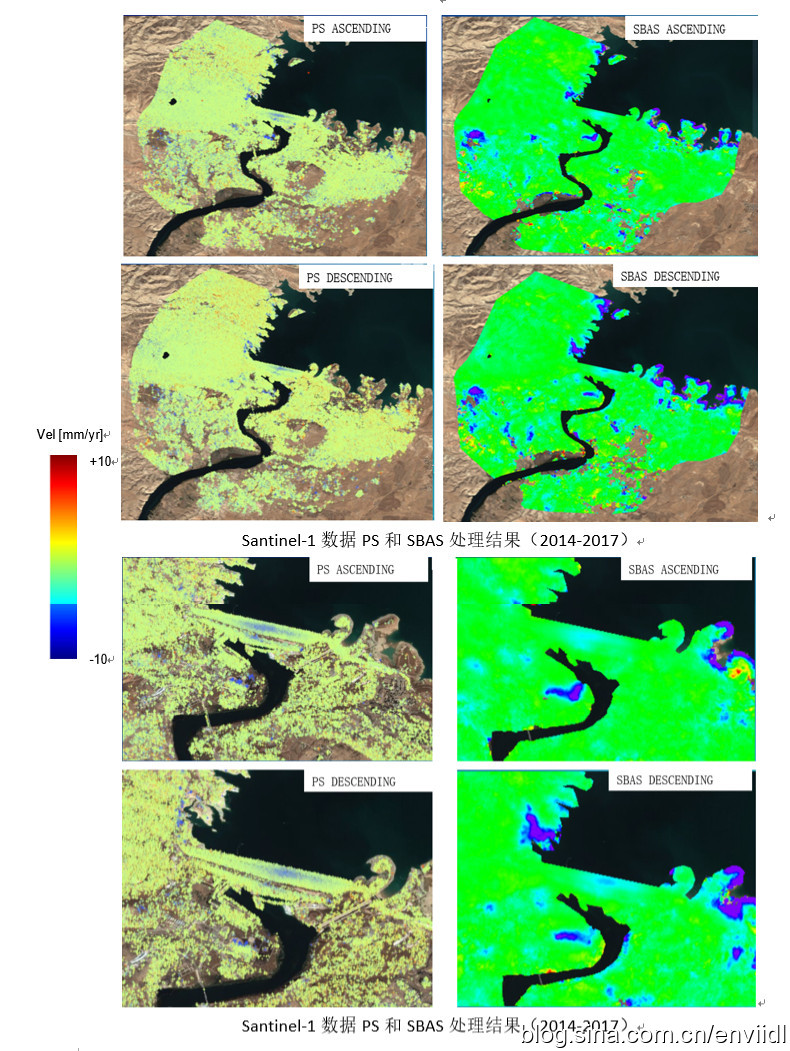

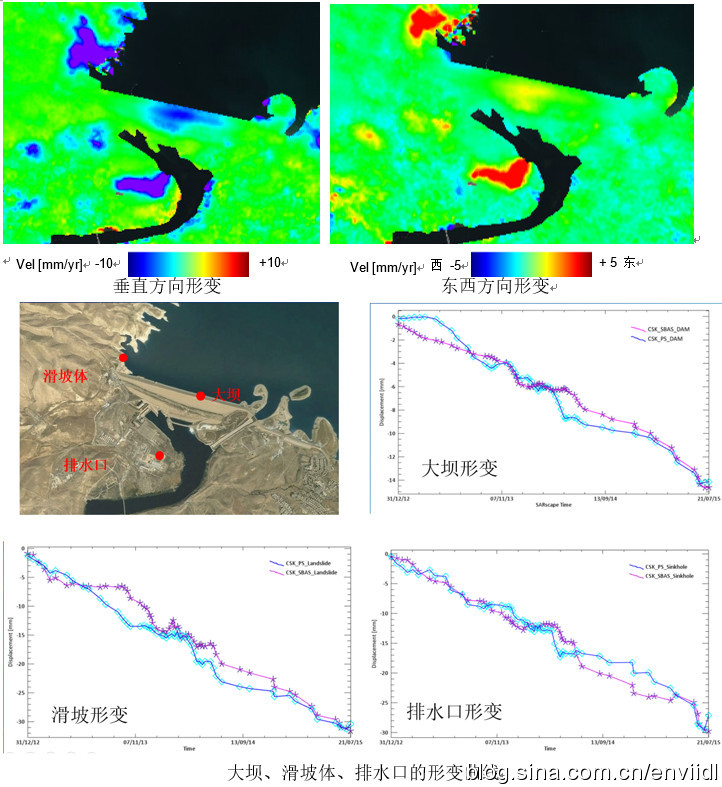

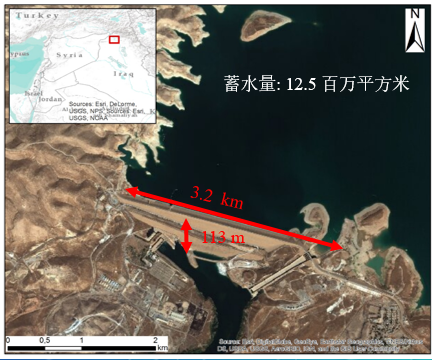

摩苏尔大坝，是伊拉克最大的大坝。它位于底格里斯河35公里，北距摩苏尔市，这是一座粘土质地的水坝，高113米，长3.2公里，于1986落成。大坝建成后不久，大坝就遇到了由软石膏地基造成的一些结构性问题。从下面的水渗入造成大坝基底侵蚀。为了减缓侵蚀，多年来一直在注入混凝土。有机构利用干涉测量的方法测量大坝以及滑坡、排水口，三处重点区域的形变。
