ENVI5.x中Full Motion Video（FMV）播放器

ENVI 5.x 新增Full Motion Video（FMV）播放器能够播放视频文件，包括Skybox (SkySat) 视频格式。Full Motion Video（FMV）播放器可以显示MISB元数据信息（如果视频文件内包含这些信息）。支持将单帧图片导入ENVI视窗中进行下一步分析，并且能够将视频文件输出为基于时间的栅格系列。可以与Esri Basemaps进行连接。

数据类型	读	写	选择的文件
Adobe Flash (FLV)	•	•	.f4v, .flv
Adobe Shockwave Flash (SWF)	•	•	.swf
Animated GIF	•	•	.gif
Apple QuickTime	•	•	.mov
Audio Video Interleaved (AVI)	•	•	.avi
Google WebM Matroska	•	•	.webm
Matroska Video	•		.mkv
Motion JPEG	•	•	.mjpeg, .mjpg
Motion JPEG2000	•		.mj2
MPEG-1 Part 2	•		.mpeg, .mpg, .mp1, .m2v
MPEG-2 Transport Stream	•		.ts
MPEG-2 Part 2			.mpeg, .mpg, .mp2, .mpg2, .mpeg2, .mpv, .m2v
MPEG-4 Part 12 / 3GPP / 3GPP2			.3gp, .3g2
MPEG-4 Part 14	•	•	.h264, .mp4, .mpeg4, .mpg4

ENVI 5.x中有三种方式打开视频文件：

• 在菜单中选择Display > Full Motion Video，在Full Motion Video对话框中点击File按钮，并选择视频文件。
• 在菜单中选择File > Open，选择视频文件。
• 直接将视频文件拖拽到ENVI的显示窗口中。

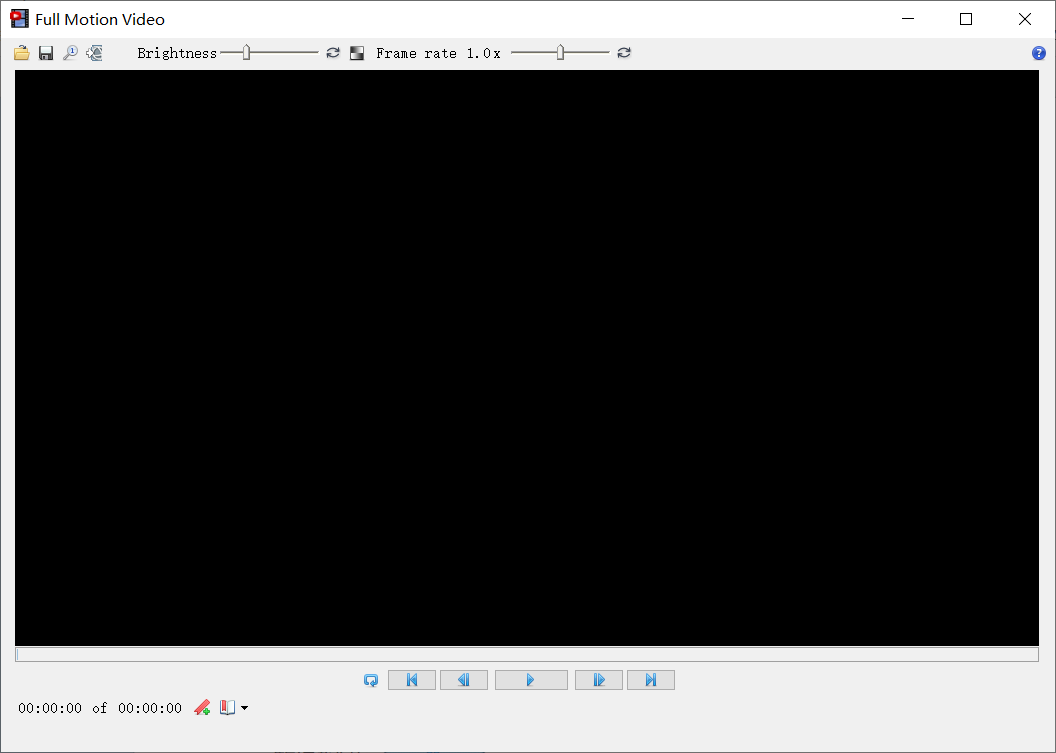

现将Full Motion Video对话框中的各项功能介绍如下：

1、播放视频按钮

• 暂停按钮：
• 前进和后退按钮：和，每次前进或后退为视频总长度的1/100
• 视频起始和终点按钮：和
  自动循环播放按钮：

• 当在视频显示框中移动鼠标，当前的像素位置(x,y)和播放时间会实时更新出现在播放器的底部
• 点击 Add Bookmark按钮，可以将视频中感兴趣的一个时间点加入收藏夹；点击Save Bookmarks按钮，可以将收藏夹中的所有收藏保存为文件；点击Restore Bookmarks可以打开已收藏的内容。

2、工具栏

• Full Resolution 按钮：以最大分辨率查看视频
• Brightness滑块：调节视频亮度；Reset按钮：将视频恢复为原始亮度
• Negative Image按钮：反转颜色值
• Frame rate滑块：调节视屏播放速率；Reset按钮：将视频播放速率恢复为原始值

3、输出选项

Export Frame to ENVI按钮：将视频的当前帧输出到ENVI显示窗口中，该帧会自动在Layer Manage生成一个具有临时文件名的图层

4、带有MISB元数据的视频

        带有MISB元数据的视频在Full Motion Video对话框的左侧显示元数据信息，针对这种格式的视频，Full Motion Video还提供了其他的功能。

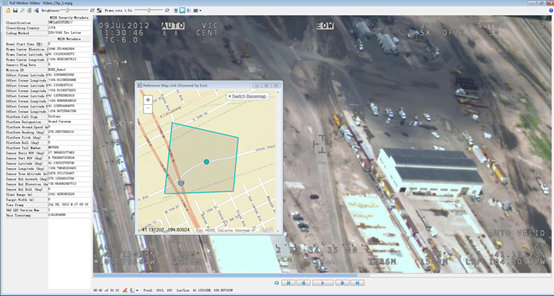

• 点击Reference Map Link按钮，在弹出的对话框中，该视频的地理范围叠加到ArcGIS Online的底图上，并且用点符号标记了视频所覆盖区域的中心，如下图所示。



• View Metadata 按钮，控制显示或隐藏元数据。
• North Up按钮，旋转视频的角度，从而使北方向一直向上。
• 右键点击播放的视频，选择Copy Lat/Lon to Clipboard，将视频覆盖范围的中心点坐标复制到剪贴板中。
• 在Windows系统中，当视频暂停时，按住Ctrl键，鼠标点击视频播放器中的任意点，视频覆盖范围的中心点将会移动到该点。
• 点击Export Frame to ENVI按钮，然后按住Shift键，点击视频播放器中的感兴趣要素点，在ENVI显示窗口中会出现该点的十字丝，并且在弹出的Cursor Value对话框中显示该点的地理坐标。

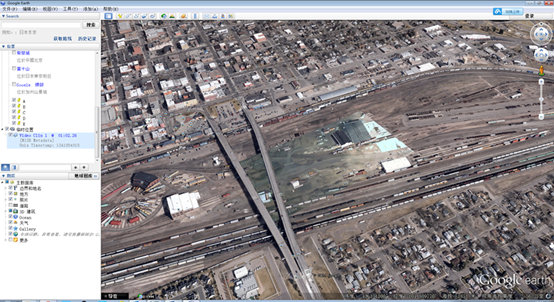

• 点击Export Frame to Google Earth按钮，视频当前时刻的图像进行输出，在Google Earth中显示，如下图所示。



• 点击Plot Metadata下拉按钮，选择以下三个选项：

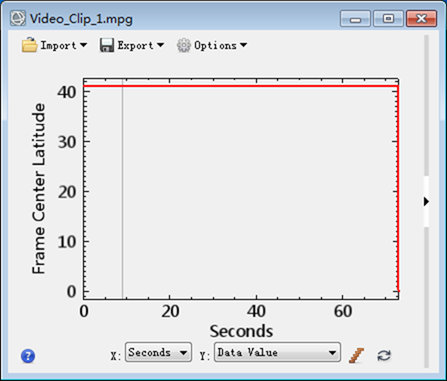

• Plot Variable(s) Over Time:在Plot Metadata对话框中，选择一个或多个变量，点击OK，会生成一个新的窗口，竖直的灰线表示当前时刻的变量值，如下图所示。



• Plot Variable versus Variable: 在Plot Metadata对话框中，选择代表X轴和Y轴的变量，会生成一个表示两个变量变化的窗口。
• Export Frame to Google Earth：选择以下输出选项，产生的KML文件存储在ENVI的临时文件夹中。
• Sensor Flight Path：显示传感器的路径，如下图所示。

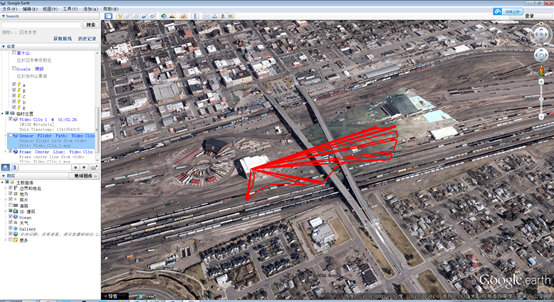

• Frame Center Path：视频每一帧的中心点经纬度连线，如下图所示。

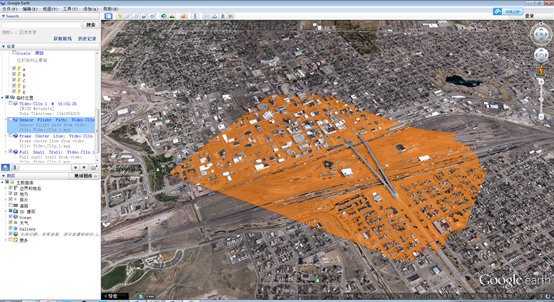

• Full Snail Trail：视频中传感器所覆盖的所有区域，如下图所示。
