ENVI5.1中的灰度分割（Color Slices）

灰度分割通常又称密度分割或彩色分割，应用于单波段灰度图像的分类方法。假设灰度图像上某像元值范围内表示一种物质，我们将这部分像元从图像上分离出来形成一类。可用于如植被指数、地表温度、地形等数据的分类。

   灰度分割的分类方法前提是已知灰度分割区间，之后应用Raster Color Slices工具进行分割。下面从DEM数据提取特定高程区域为例介绍Raster Color Slices工具的使用。

有两种方法启动Raster Color Slices工具：

•  在图层管理器（Layer Manager）中，在一个栅格图层上右键选择Raster Color Slices菜单。
• 在Toolbox工具箱中，双击Classification/Raster Color Slices工具。

（1）          打开软件自带“bhdemsub.img”数据（...\Exelis\ENVI51\classic\data）。

（2）          在图层管理器（Layer Manager）中的“bhdemsub.img”图层上右键选择Raster Color Slices菜单。在文件选择对话框中选择图像的一个波段，单击OK按钮打开Edit Raster Color Slices面板（图1）。

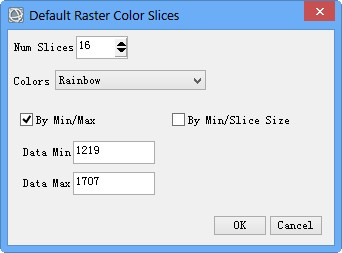

图1 Default Raster Color Slices面板

（3）          在Edit Raster Color Slices面板中，有两种方式进行灰度分割：

1.        自动分割

    默认是分成16个区间。单击 按钮打开 Default Raster Color Slices面板。可以设置以下参数：

Ÿ  分割数量（Num Slices）：设置分割的数量。

Ÿ  颜色（Colors）：设置颜色表，提供IDL标准颜色表。

Ÿ  分割区间设置：可以选择按照最大/最小值（By Min/Max）或者最小值/分割区间（By Min/Slice Size）。

2.        手动输入分割区间

a)       单击 按钮删除所有分割区间，单击  按钮，输入Slice Min：1300和Slice Max:1400，单击Color列中的色块可以修改颜色。

b)       重复上面步骤增加1401-1500区间，如图2所示。

提示：每次输入一个值时，回车确认。

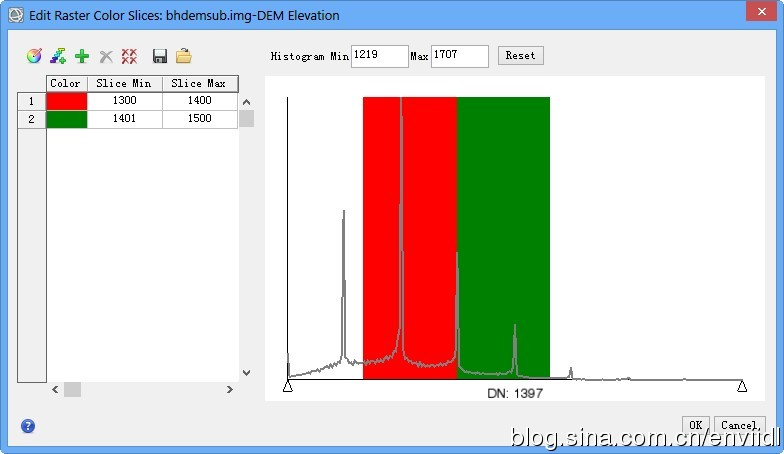

 图2 Edit Raster Color Slices面板

（4）          在显示窗口中，可以看到已经将1300-1400和1400-1500范围内的区域提取出来了。

（5）          在图层管理器（Layer Manager）中的Slices选项右键选择Export Color Slices→Class Image，将分割的结果保存为ENVI分类图像文件。

（6）          Slices选项右键选择Statisties for All Color Slices，可以统计分析所有类别。

提示：Slices右键选择Edit Color Slices，可以编辑分割结果。
