ENVI中对图像分类结果的编辑

 ENVI4.8及之前版本直接打开ENVI，ENVI5.X版本需要打开ENVI Classic。下面以ENVI自带例子数据及其分类结果为例介绍操作方法。

 本文适用于ENVI5.3及以下版本

      使用File > Open Image File打开"can_tmr.img"和"can_tmr_class.dat"。在显示"can_tmr.img"的Display中，选择Overlay > Classification，打开Interactive Class Tool Input File面板中选择"can_tmr_class.dat"，将分类结果叠加显示在Display上。如下图所示，可以勾选复选框进行类别的叠加显示。

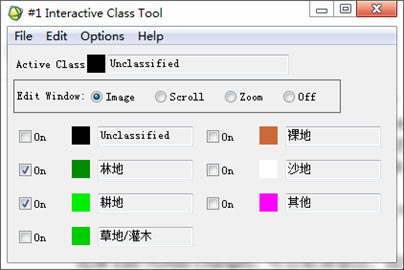

图：Interactive Class Tool面板

1、局部修改

     对于局部错分、漏分的像元，可以手动进行修改。在Interactive Class Tool面板可利用两个工具进行修改。

• 将一定范围内像元都并入其他一个类别中

       （1）在Interactive Class Tool面板中，选择Edit > Mode: Polygon Add to Class；

      （2）在Interactive Class Tool面板中，鼠标左键单击"Unclassified"前面的方型色块，让"Unclassified"类别处于激活状态；

（3）选择一个编辑窗口：Image，在Image窗口中绘制多边形，多边形以内的像元全部归于"Unclassified"一类。

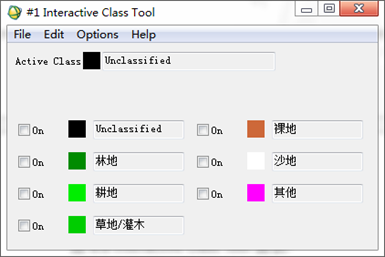

图：设置激活类别

• 将一定范围内某一类像元并入其他一类中

      （1）在Interactive Class Tool面板中，选择Edit > Mode: Polygon Delete from Class；

（2）选择Edit > Set delete class Value，选择并入的目标类，以林地为例，如下图所示；

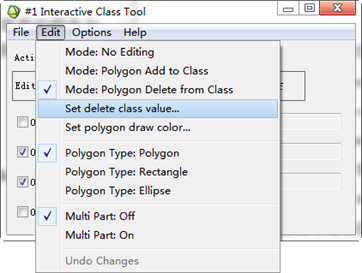

图：设置删除归入的目标类别

（4）在Interactive Class Tool面板中，鼠标左键单击"Unclassified"前面的方型色块，让"Unclassified"类别处于激活状态。

（5）选择一个编辑窗口：Image，在Image窗口中绘制多边形，多边形以内的类别"Unclassified"全部归于"林地"。

       （6）选择Edit > Undo Changes，可以取消修改，选择File > Save changes to File，可以将修改结果保存。

2、更改类别颜色

（1）在Interactive Class Tool面板中，选择Option > Edit class colors/names，如下图所示，直接在对应的类别中修改颜色。

（2）在Class Color Map Editing面板中选择RGB、HLS或HSV其中一种颜色系统。单击"Color"按钮选择标准颜色，或者通过移动颜色调整滑块分别调整各个颜色分量定义颜色。选择 Options >Reset Color Mapping，可以恢复初始值。

注：也可以根据一个显示的RGB影像来自动分配类别颜色，打开主菜单> Classification > Post Classification > Assign Class Colors。

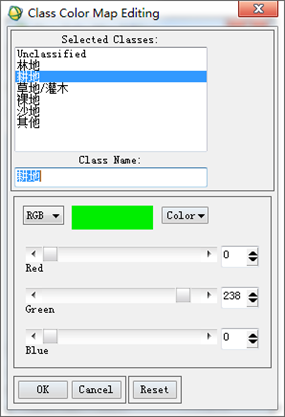

图：分类颜色和名字的更改
