第二次实验报告：使用paker tracer分析应用层协议

姓名：张丽芬

学号：201821121095

班级：计算1814

1 实验目的

熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。

2 实验内容

使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

1）建立网络拓扑结构

选择Packet Tracer底部工具栏的终端设备（End Devices），并选择其中的pc与Serve模拟设备连接好；











网络拓扑结构图如下：







2）配置参数

配置客户端的IP地址（如：192.168.1.xx）

涉及到域名，域名的格式可使用：firstname.lastname

1.单击pc，选择Desktop中的IP Confiquration,显示如下界面：





 2.配置pc的IP地址，如下：







 3.一样的方法为serve配置IP地址，这时要注意地址不能跟刚配置的相同。





3.1 DNS

1）配置参数

1.设置服务端的DNS服务，添加相关的域名信息，同时将DNS Service的选项选择为on：







2.将pc端DNS Server的地址改为Serve端的地址；

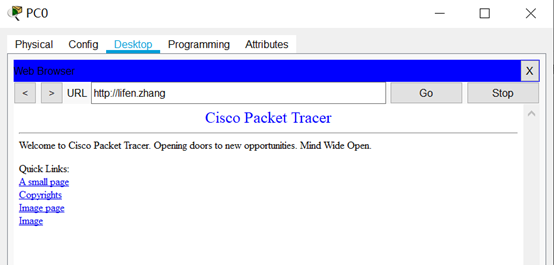

3.在pc端Web Browser的URL中输入添加的域名







4.抓包选项只选择DNS





5.点击play开始抓包

2）抓包并分析抓到的数据包





















NAME，表示要查询的域名信息，lifen为二级域名，zhang为一级域名；

 TYPE，表示查询类型；CLASS:查询类：通常为1，表示Internet数据。0的时候只能缓存但是不能输出。

LENGTH:资源数据长度 IP:域名对应的IP地址。

3.2 FTP

1）配置参数：

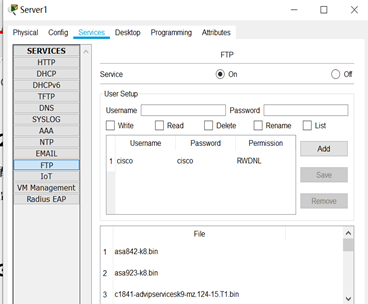

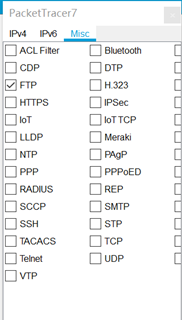

1.设置服务端的FTP服务，选择Service为on，抓包选项只选择FTP











2.在pc端的Command Prompt 在命令行中输入指令：







3.抓包成功。







2）分析抓到的数据包：



Code：230表示登陆成功

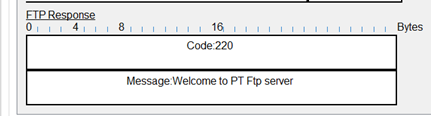

code:220表示成功进入界面







FTP Conmmand：USER表示传出用户名

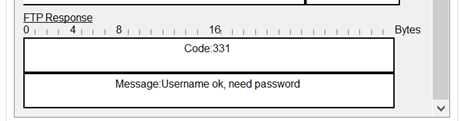

Code：331传入需要密码

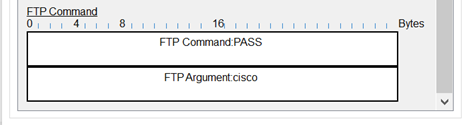

FTP Command:PASS表示密码验证通过



3.3 DHCP

1）配置

1.设置服务端的DHCP服务，选择Service为on;

2.将pc端Desktop的IP Confuguration设置为DHCP：







3.抓包选项只选择DHCP，开始抓包







4.抓包成功

























2）分析抓到的数据包







YOUR CLIENT ADDRESS：服务器为客户端分配的IP地址

SERVER ADDRESS:192.168.1.96  ：成功分配了IP地址且服务器地址为192.168.1.96

SERVER HOSTNAME(64 BYTES) ：  服务器主机名有64字节

FILE(128 BYTES)   ：该文件包含128字节

3.4 smtp和pop3

1）配置参数：

1.配置好地址后，设置pc的Default Gateway地址为Service的地址

2.将Service端的DNS设置为on，添加域名和地址信息：







3.选择EMAIL，在EMAIL中添加新用户：









4. PC端的邮箱选项中加入自己的邮箱账户、地址，以及前面的pop3和smtp域名；







4.设置抓包选项为smtp和pop3









5.返回刚刚的界面，选择compose，填入相应信息，点击Send：







点击play，此时显示开始抓包：





2）分析抓到的数据包：

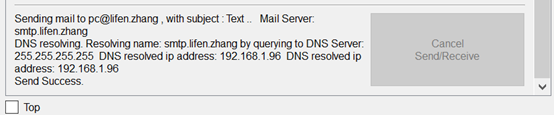

发送成功：

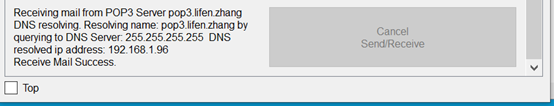

点击receive，接收成功



























3）实验中遇到的问题：一直显示domain name错误，后来发现是serve设置错了，改正后邮件可以正常发送。
