T113平台在评估板上运行Qt程序-盈鹏飞嵌入式

SBC-T113产品特性：

• 采用Allwinner公司Cortex-A7双核T113-i处理器，运行最高速度为1.2GHZ；

• 内置64-bit XuanTie C906 RISC-V协处理器；

• 支持JPEG/MJPEG视频编码，最大分辨率1080p@60fps；支持多格式1080P@60fps视频解码 (H.265,H.264, MPEG-1/2/4)；

• 支持RGB666/LVDS/MIPI-DSI，分辨率最高1920x1080；

• 支持512-1G Bytes DDR3 SDRAM；

• 支持SPI NAND存储和启动(默认：256MB；最大1GB)或者EMMC启动(默认：4GB,最大32GB)；

• 支持四路USB2.0 HOST；

• 支持六路RS232通信；

• 支持双路CAN BUS通信（隔离）；

• 支持双路以太网,一路10/100M;一路10/100/1000M；

• 稳定的操作系统的支持，可预装Ubuntu20.04/LINUX 5.4 Preempt/Tina5.0；

• 标准3.5寸主板， 尺寸为:146*102MM；

SBC-T113功能评估图：

在评估板上运行Qt程序

评估板上电启动，进入评估板文件系统，首先通过ps指令查看目前是否运行有qt的相关程序，如果有，务必先将程序停止。停止运行程序的指令是kill或者killall。 killall 直接对进程对名字进行操作，更加方便。执行如下命令关闭Qt程序-Launcher。

Target# killall Launcher //关闭默认运行的Qt程序

Target# fbinit

Target# source /etc/qtenv_rtp.sh

//加载电阻式触摸屏环境变量；如果是电容式触摸屏，指令是source /etc/qtenv_capx.sh

Target# source /etc/qtenv_capx.sh.

点击查看代码

root@T113-Embfly:~# kill Launcher
root@T113-Embfly:~# fbinit
fbinit test version:v2.0. 20220506
==========usrage=====
/fbinit
/fbinit 0 means:clean /dev/ /fb0
means:clean dev fb0
/fbinit 1 means:clean /dev/ fb1
/fbinit 2 means:c1ean /dev/fb2 /fb0
=usrage= cleaning /dev/clean /dev /fb0 finish
root@t113-Embfly:~# source /etc/qtenv_capx.sh
add /dev/input/event1 to Qt Application.
find qt5 installed done
root@T113-Embfly:~#

将ARM端Qt程序镜像拷贝至评估板文件系统任意目录下，同时将image_display工程bin目录下文件名为test.jpg的JPG格式图片拷贝至相同路径。请在Qt程序镜像所在路径下，执行如下命令。

（1） 查看程序运行参数。

Target# ./image_display

参数解释
image path：图片路径。
rotation：该参数为1，则竖屏显示。

点击查看代码

root@T113-Embfly:~# ./image_display
usage  :/image_dispiay <image path> [rotation]
e.g. /image_display ./test.jpg 1
e.g. /image_display ./test.jpg
root@T113-embfly:~#

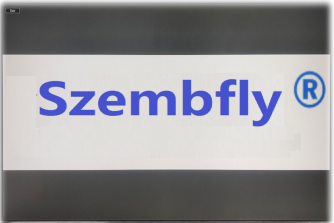

2） 横屏显示图片。 执行如下命令，显示屏将显示如下图像，按"Ctrl + C"退出程序。

Target# ./image_display ./test.jpg --platform linuxfb -plugin tslib

注意：如果使用的是电容式触摸屏，不需要-plugin tslib。

root@T113-Embfly:~# /image_display ./test.jpg --platform linuxfb -plugin tslib

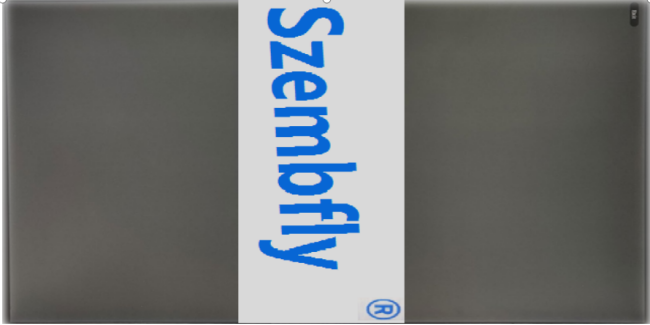

（3） 竖屏显示图片。执行如下命令，显示屏将显示如下图像，按"Ctrl+C"退出程序。

Target# ./image_display test.jpg --platform linuxfb -plugin tslib 1

注意：如果使用的是电容式触摸屏，不需要-plugin tslib。

``

点击查看代码

root@T113-Embfly:~# image_display .
/test.jpg --p1atform linuxfb -plugin ts1ib 1
