【开源】多端口太阳能USB充电器

三年前我得到一块18V/20W的太阳能板，放在阳台，用DC-DC模块和4个数字表头做了一个USB充电器。然而每个数字表头都要消耗20mA左右电流，让我感到不适，最近抽空按低功耗设计要求重做了一个。

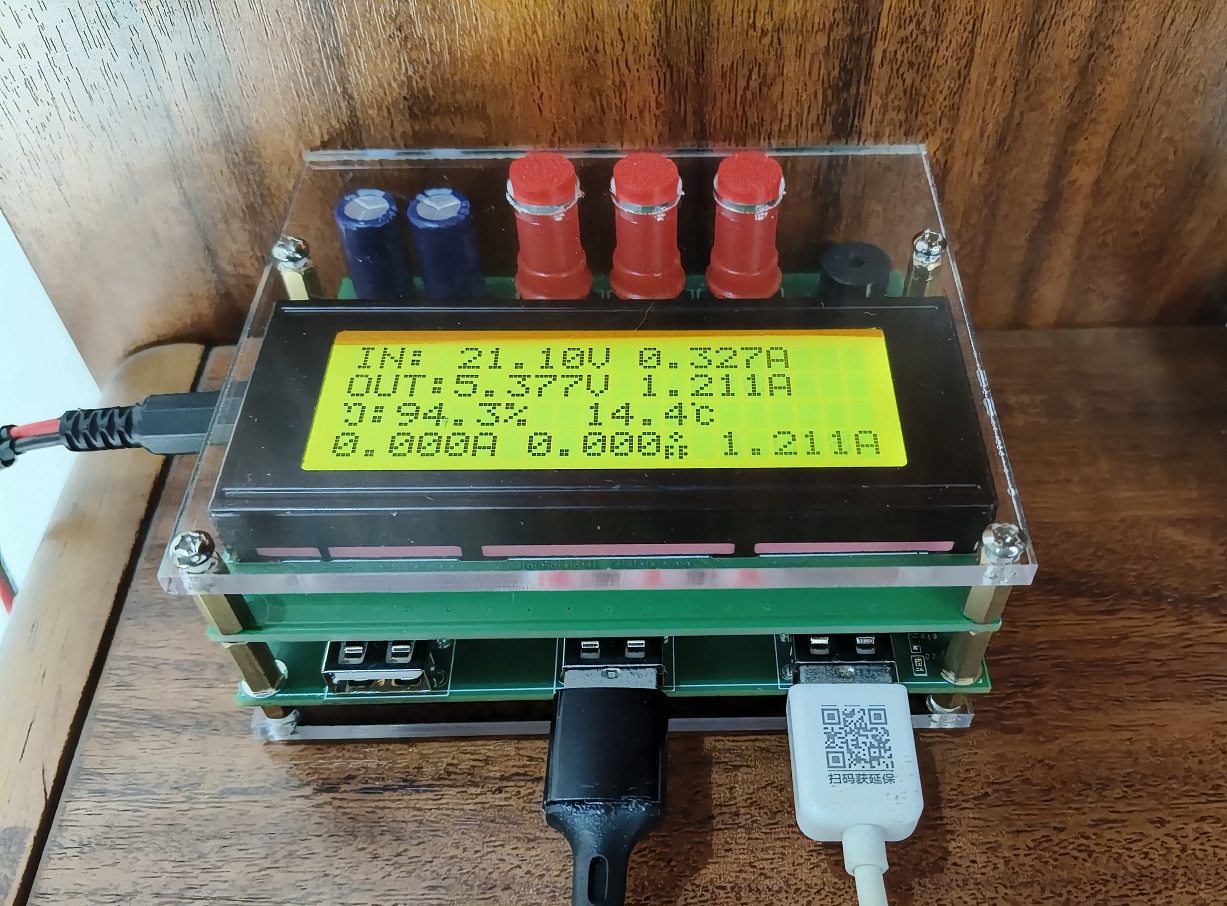

设计基于Arduino Nano，拆了一个Arduino Nano的ATmega328P-AU芯片和陶瓷谐振器，软件使用Arduino IDE开发。使用了ATmega328P的Power-down模式（小于0.4mA）以降低平均功耗，2004液晶屏的背光电流也限制到5mA左右。目前有输入、输出的电压、电流监测、温度检测、过流保护与告警等功能，每个输出通道可以独立关断。下图飞线为热敏电阻，直接监测DC-DC芯片表面温度。

底板的DC-DC部分与液晶屏基板之间填充有导热硅胶垫以加强散热。

附件（含原理图、源代码、外壳图纸）
