火车票售票系统设计方案

一、软件结构特点

1.1设计模式

在工程实践中，我们选用MVC架构座位本次设计的架构。MVC中M、V和C所代表的含义如下：

Model（模型）代表一个存取数据的对象及其数据模型。在MVC架构下，模型用来封装核心数据和功能，它独立于特定的输出表示和输入行为，是执行某些任务的代码，至于这些任务以什么形式显示给用户，并不是模型所关注的问题。模型只有纯粹的功能性接口，也就是一系列的公开方法，这些方法有的是取值方法，让系统其它部分可以得到模型的内部状态，有的则是写入更新数据的方法，允许系统的其它部分修改模型的内部状态。
View（视图）代表模型包含的数据的表达方式，一般表达为可视化的界面接口。在MVC架构下，视图用来向用户显示信息，它获得来自模型的数据，决定模型以什么样的方式展示给用户。同一个模型可以对应于多个视图，这样对于视图而言，模型就是可重用的代码。一般来说，模型内部必须保留所有对应视图的相关信息，以便在模型的状态发生改变时，可以通知所有的视图进行更新。
Controller（控制器）作用于模型和视图上，控制数据流向模型对象，并在数据变化时更新视图。控制器可以使视图与模型分离开解耦合。在MVC架构下，控制器是和视图联合使用的，它捕捉鼠标移动、鼠标点击和键盘输入等事件，将其转化成服务请求，然后再传给模型或者视图。软件的用户是通过控制器来与系统交互的，他通过控制器来操纵模型，从而向模型传递数据，改变模型的状态，并最后导致视图的更新。

在售票系统中，Model层中存储着用户的个人信息，订票信息，列车调度信息和出售信息等等；View层中是售票系统的前端部分；Controller层中控制着车票的售票管理等信息。在这种架构下，前后端可以很好地分离出来，通过控制器链接模型和视图，让模型层能专注于处理数据的存储，视图层能专注于处理前端方面的业务，让控制器专注于处理数据，并通过制定的方式传输到视图。

1.2软件架构风格与策略

在工程实践中，我们选用B/S风格，即浏览器/服务器模式。

B/S的优点如下：

1）客户端无需安装，有Web浏览器即可。
2）BS架构可以直接放在广域网上，通过一定的权限控制实现多客户访问的目的，交互性较强。
3）BS架构无需升级多个客户端，升级服务器即可。

二、接口设计

1、注册接口：

{
    "username":"",
    "password":""
}

{
    "code":"", // 消息代码
    "msg": "", // 消息 说明是否注册成功
    "data":{} // 这里是无
}

2、登录接口：

{
    "username":"",
    "password":""
}

{
    "code":"", // 消息代码
    "msg": "", // 消息
    "data":{
        "token":""
    }
}

3、查询余票请求：

{
    "startCity":"", // 城市名或站名
    "endCity":"",
    "date":"",
    "type":"" // 0 全类, 1高铁动车票
}

{
    "code":"",
    "msg":"",
    "data":{
        "list": [
           {
               "train_number":"", // 列次 字符串
                "start_station":"",
                "end_station":"",
                "start_time":"", // 出发时间
                "arrival_time":"", // 达到时间
                "start_station_type":"", //起始站类型, 是否始发站还是过站, 0, 1
                "end_station_type":"", //到达站类型, 是否是过站还是终点站, 1,2
                "train_type":"", // 列车类型,
                "business_seats_number": , // 商务座余数
                "first_seats_number": , // 一等座
                "second_seats_number": , // 二等座
                "no_seats_number": , //无座
                "hard_seats_number": , // 硬座数量
                "hard_berth_number": ,// 硬卧
                "soft_berth_number": ,// 软卧
                "senior_soft_berth_number": , // 高软
           }
        ]
    }
}

4、购票请求：

{
    "username":"",//用户名
    "token":"",//验证信息
    "date":"",//发车日期
    "train_number":"",//车次
    "start_station":"",//上车站
    "end_station":"",//下车站
    "passengers":{//乘客数据
        "passenger_seq":"",//乘客序号
        "seat_class":"",//座位等级
        "seat_type":""//座位类型
    }
}

{
    "code":"",//返回代码
    "msg":"",//返回的消息
    "data":{//返回的数据
        "order_outer_id":"",//订单外部
        "train_number":"",//车次号
        "start_station":"",//上车站
        "start_time":"",//列车在上车站发出时间
        "end_station":"",//下车站
        "arrival_time":"",//列车到达下车站时间
        "duration":"",//中间用时
        "start_time":"",//发车日期
        "total_money":"",//总金额
        "tickets":{//乘客的票据信息
            "passenger_name":"",//乘车人姓名
            "passenger_id":"",//乘车人身份证号
            "carriage_number":"",//车厢号
            "seat":"",//座位号
            "money":"",//票价
        }
    }
}

三、软件系统概念原型的各类视图

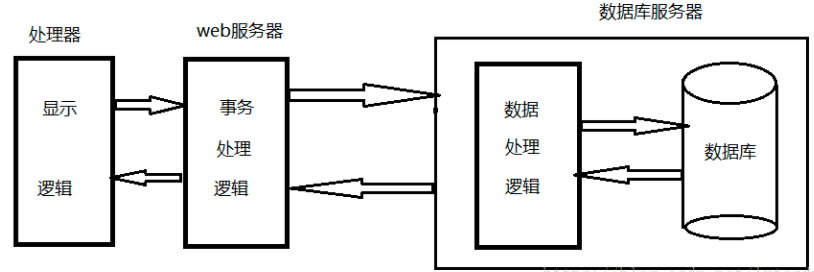

1、分解视图

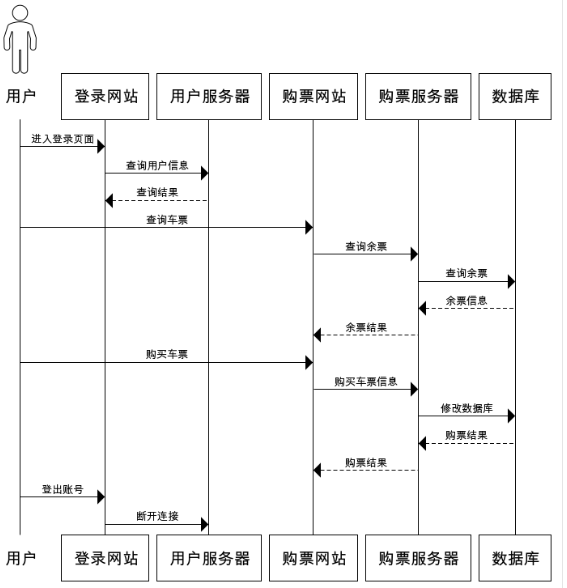

2、执行视图

3、用例视图

用户用例视图：

管理员用例视图：

4、UML图

5、实现视图

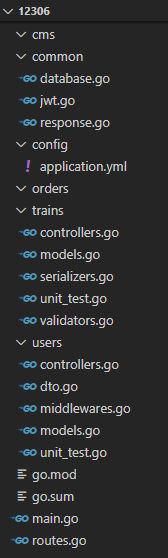

我们的项目根据模块进行分包，最终的实现视图如下：

四、数据库设计

1、用户表：

变量名称	变量类型	备注
id	varchar	账户名
password	varchar	密码
name	varchar	姓名
nickname	varchar	昵称
credential_type	varchar	证件类型
credential_number	varchar	证件号
telephone	varchar	手机号
member	varchar	会员信息

2、车次表：

变量名称	变量类型	备注
train_id	int	车次编号
train_number	varchar	车次号
train_identification	varchar	列车编号
begin_place	varchar	起点
end_place	varchar	终点
begin_time	datetime	开车时间
end_time	datetime	到达时间

3、列车表：

变量名称	变量类型	备注
train_identification	varchar	列车编号
train_type	varchar	列车类型
carriage_sum	varchar	车厢数量
carriage_type	varchar	列车状态

4、车厢表：

变量名称	变量类型	备注
carriage_id	varchar	车厢编号
train_identification	varchar	列车编号
carriage_number	int	车厢号
carriage_type	varchar	车厢类型
seat_number	int	车厢座位数
seat_price	double	车厢座位价格系数

5、座位表：

变量名称	变量类型	备注
seat_id	varchar	座位编号
carriage_id	varchar	车厢编号
train_identification	varchar	列车编号
seat_number	varchar	座位号
seat_use	varchar	座位使用情况

6、站点表：

变量名称	变量类型	备注
station_id	varchar	站点编号
station_name	varchar	站点名称
train_id	varchar	车次编号
begin_time	datetime	列车到站时间
end_time	datetime	列车出发时间

7、订单表：

变量名称	变量类型	备注
order_id	varchar	订单编号
order_time	varchar	订单时间
order_person	varchar	订单联系人
seat_id	varchar	订单座位号
order_status	varchar	订单状态

五、运行环境和技术选型

开发语言：Golang

后端框架：Gin

数据库：Mysql

缓存技术：Redis

部署缓解：Linux+Docker

六、系统概念原型核心工作机制

用户可以通过系统注册自己的账户，然后登录自己的账户，完善个人信息。在系统首页选择出发城市、到达城市和日期，然后在筛选出的车次中选择一个具体的车次，选择座位，然后系统生成订单，用户支付订单。用户可以通过订单页面选择改签或退票。

管理员可以登录系统，增加或删除某天的车次、某种车型，还可以增加和删除某个具体的站点及站点信息。
