用ImHex展示二进制文件的结构

用ImHex展示二进制文件的结构

我之前在010 Editor 和 Hex Editor Neo上展示过利用解析规则进行二进制文件结构的解析，这是文件格式解析的新兴工具（不过可惜的是UltraEdit并没有支持它）。

今天在试用ImHex这个编辑器中，我发现它也提供了类似的功能，于是拿来试试之前的配方文件格式（见之前博客）。

ImHex的作者定义了一种叫Pattern Language的样式规则，用于 ImHex的自定义数据处理。（参见https://github.com/WerWolv/Documentation/tree/master/pattern_language）经过研究，发现类似于010 Editor, 这套规则文件也是比较容易掌握的，但展示方面ImHex还有所改进和提升。除了对数据的背景色进行定义外，它还可以在属性中应用函数hex::visualize可以将数据按需要，展示为图像(image，可支持JPG, PNG, TGA, BMP, PSD, GIF, HDR 和 PIC格式)、3D图（3d）、散点图（scatter_plot）、线型图 （line_plot）、地图上的经纬度（coordinates)等，也可以用函数hex::inline_visualize将数据展示为color,gauge, button等不同类型。详细的语法和用法，github上提供了详细的语言规则。Pattern Language.

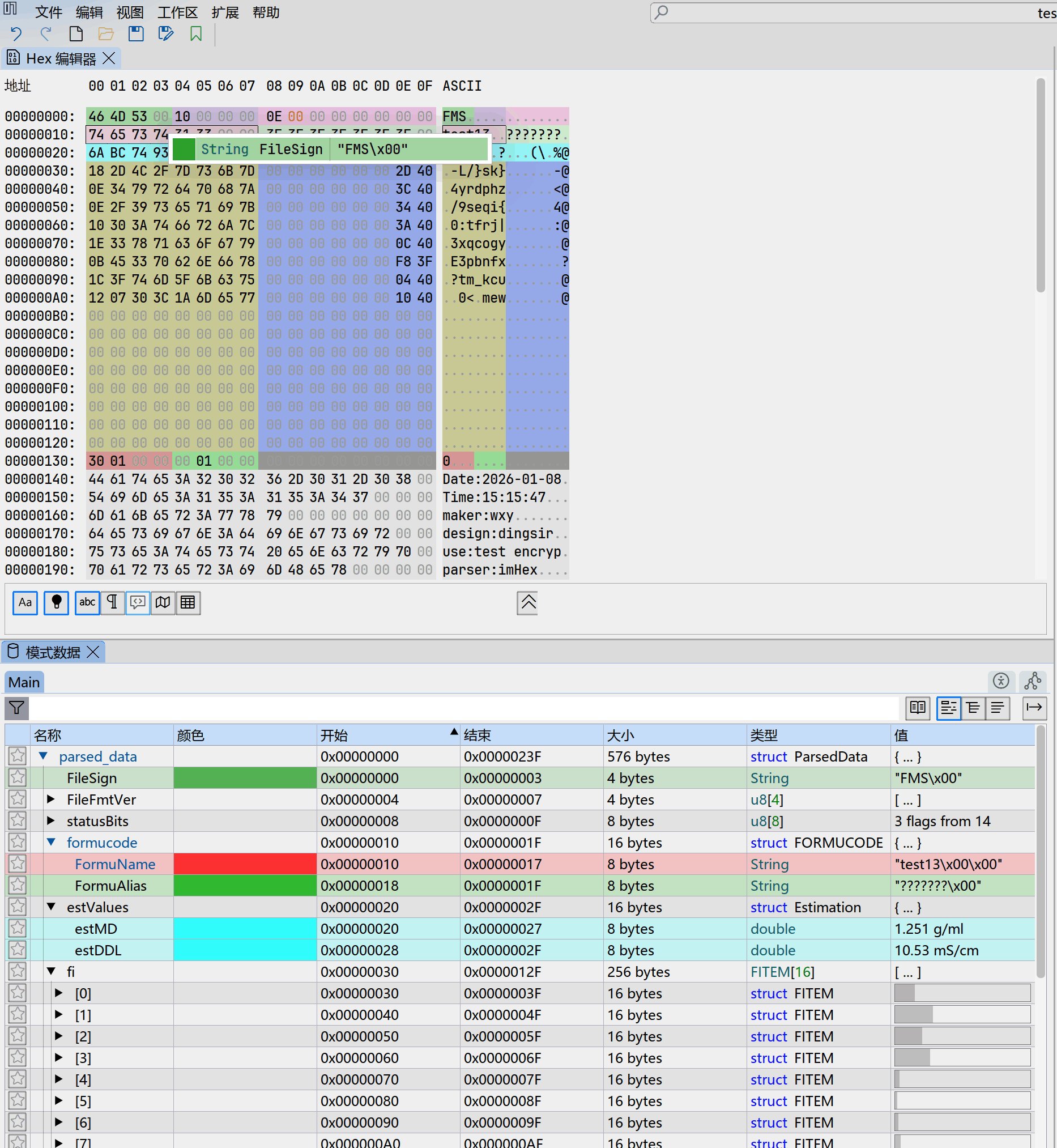

下面这个图中，上部为高亮后的数据，下部为各部分的结构名称，为一一对应关系。配方的内容部分，成分的名字我加密过了，因此不能直接看出来，但数值部分没有加密，解析结果中我特意用进度条形式展示了其百分含量（亦可参见解析的规则代码）

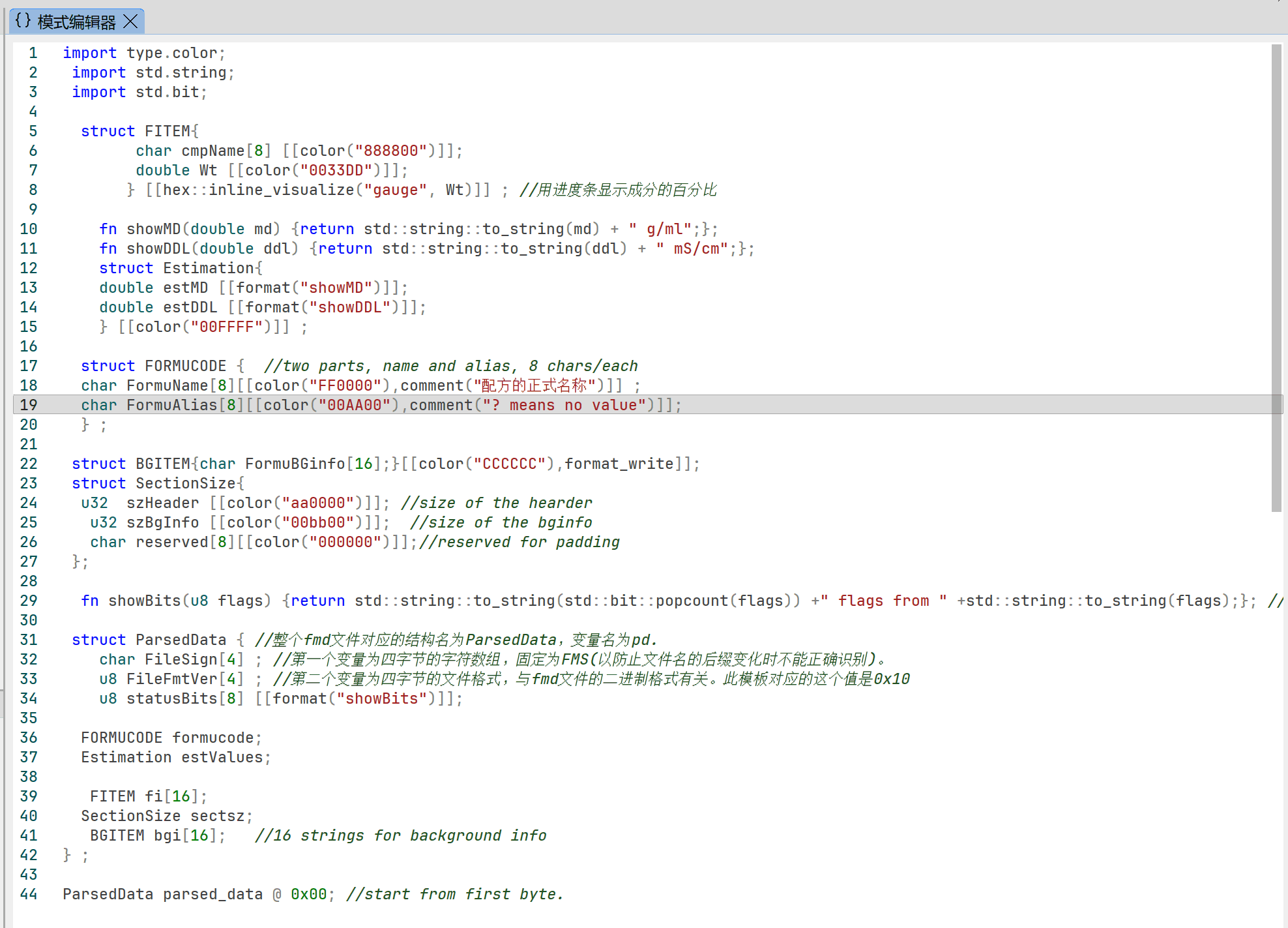

针对这个文件格式，相应的Pattern Language 规则如下

Click to view code.

import type.color;
 import std.string;
 import std.bit;

  struct FITEM{
        char cmpName[8] [[color("888800")]];
        double Wt [[color("0033DD")]];
       } [[hex::inline_visualize("gauge", Wt)]] ; //用进度条显示成分的百分比

    fn showMD(double md) {return std::string::to_string(md) + " g/ml";};
    fn showDDL(double ddl) {return std::string::to_string(ddl) + " mS/cm";};
    struct Estimation{
    double estMD [[format("showMD")]];
    double estDDL [[format("showDDL")]];
    } [[color("00FFFF")]] ;

  struct FORMUCODE {  //two parts, name and alias, 8 chars/each
  char FormuName[8][[color("FF0000"),comment("配方的正式名称")]] ;
  char FormuAlias[8][[color("00AA00"),comment("? means no value")]];
  } ;

 struct BGITEM{char FormuBGinfo[16];}[[color("CCCCCC"),format_write]];
 struct SectionSize{
  u32  szHeader [[color("aa0000")]]; //size of the hearder
   u32 szBgInfo [[color("00bb00")]];  //size of the bginfo
   char reserved[8][[color("000000")]];//reserved for padding
 };

  fn showBits(u8 flags) {return std::string::to_string(std::bit::popcount(flags)) +" flags from " +std::string::to_string(flags);}; //popcount计算当前数字有多少个1.

 struct ParsedData { //整个fmd文件对应的结构名为ParsedData，变量名为pd.
    char FileSign[4] ; //第一个变量为四字节的字符数组，固定为FMS(以防止文件名的后缀变化时不能正确识别)。
    u8 FileFmtVer[4] ; //第二个变量为四字节的文件格式，与fmd文件的二进制格式有关。此模板对应的这个值是0x10
    u8 statusBits[8] [[format("showBits")]];

  FORMUCODE formucode;
  Estimation estValues;

   FITEM fi[16];
  SectionSize sectsz;
   BGITEM bgi[16];   //16 strings for background info
} ;

ParsedData parsed_data @ 0x00; //start from first byte.

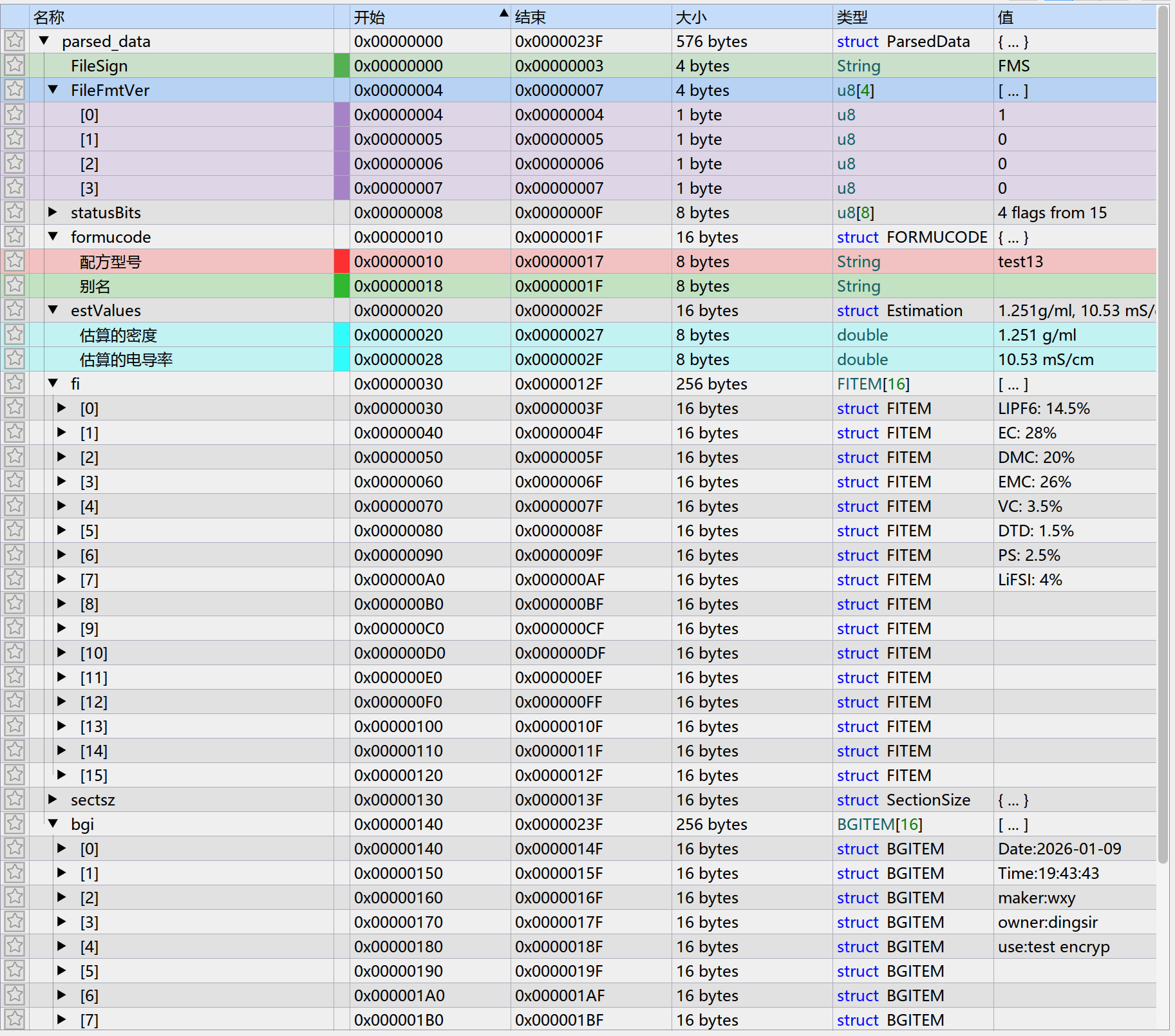

类似地，再补充一下未加密的文件的解析：

对应的hexpat后缀的解析规则文本也备份一下：

点击查看代码

import type.color;
 import std.string;
 import std.bit;

 fn showName(str n) { if (n[0]=='?') { return "";} else {return std::string::to_string(n);} };  //去除末尾的\x00等难看的结尾
 fn showFItem(auto f) {if (f.Wt==0) {return "";}   else {return std::string::to_string(f.cmpName)+": "+std::string::to_string(f.Wt) +"%";} };
 struct FITEM{
        char cmpName[8] [[color("880000"),name("组分"),format("showName")]];
        double Wt [[color("0033DD"),name("百分含量")]];
       } [[comment(std::string::to_string(Wt)+"%"+cmpName),format("showFItem")]] ; //用进度条显示成分的百分比 hex::inline_visualize("gauge", Wt),
    fn showMD(double md) {return std::string::to_string(md) + " g/ml";};
    fn showDDL(double ddl) {return std::string::to_string(ddl) + " mS/cm";};
   //因为format的函数只能带一个参数，用auto类型指代这种结构体类型
    fn showEstV(auto v) {return std::string::to_string(v.estMD) +"g/ml, "+std::string::to_string(v.estDDL) + " mS/cm";};
struct Estimation{
    double estMD [[format("showMD"),name("估算的密度")]];
    double estDDL [[format("showDDL"),name("估算的电导率")]];
    } [[color("00FFFF"),format("showEstV")]] ;
struct FORMUCODE {  //two parts, name and alias, 8 chars/each
  char FormuName[8][[color("FF0000"),comment("配方的正式名称"),name("配方型号"),format("showName")]] ;
  char FormuAlias[8][[color("00AA00"),name("别名"),format("showName")]]; } ;
  fn showbgi(auto b) { if (b.FormuBGinfo!="") {return std::string::to_string(b.FormuBGinfo);} else   {return "";}};
struct BGITEM{char FormuBGinfo[16];}[[color("CCCCCC"),format("showbgi")]];
struct SectionSize{
  u32  szHeader [[color("aa0000")]]; //size of the hearder
   u32 szBgInfo [[color("00bb00")]];  //size of the bginfo
   char reserved[8][[color("000000"),format("showName")]];//reserved for padding
 };

fn showBits(u8 flags) {return std::string::to_string(std::bit::popcount(flags)) +" flags from " +std::string::to_string(flags);}; //popcount计算当前数字有多少个1.

struct ParsedData { //整个fmd文件对应的结构名为ParsedData，变量名为pd.
    char FileSign[4] [[format("showName")]]; //第一个变量为四字节的字符数组，固定为FMS(以防止文件名的后缀变化时不能正确识别)。
    u8 FileFmtVer[4] ; //第二个变量为四字节的文件格式，与fmd文件的二进制格式有关。此模板对应的这个值是0x10
    u8 statusBits[8] [[format("showBits")]];

  FORMUCODE formucode;
  Estimation estValues;

  FITEM fi[16];
  SectionSize sectsz;
  BGITEM bgi[16];   //16 strings for background info
} ;

ParsedData parsed_data @ 0x00; //start from first byte.

------------- 新上手，记为备忘。
