PCIe 全高/半高，全长/半长 尺寸介绍

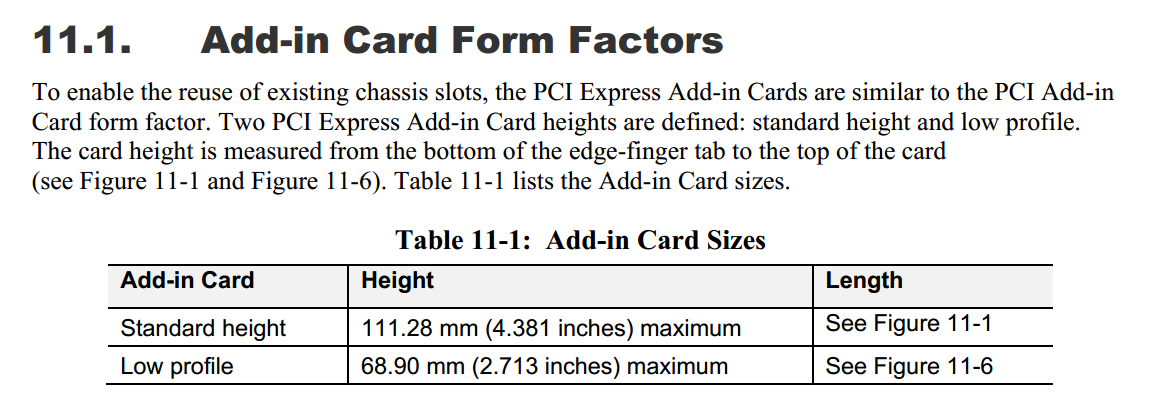

PCIe- CEM specification 11.1

定义了2个高度，standard height, low profile

There are three standard length intervals defined for Add-in Cards: Half-length, Three-quarter-length, and Full-length.

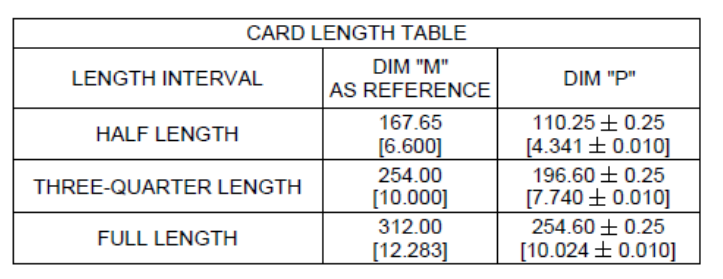

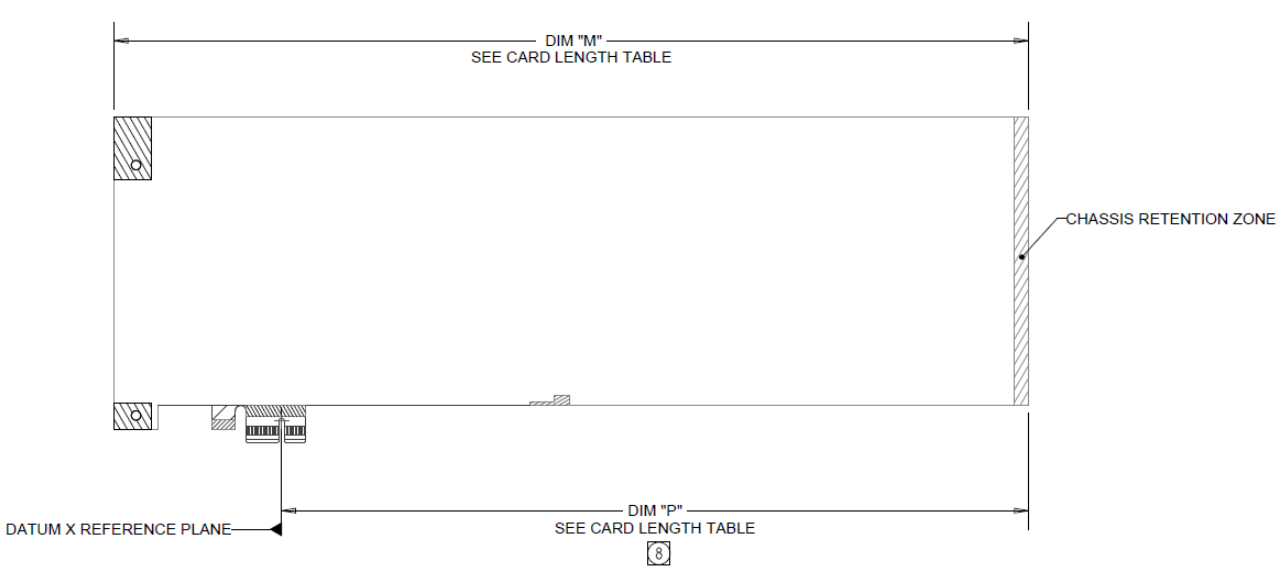

See Figure 11-2 and Figure 11-7 for details on the specific PCB dimensions for the standardlength intervals.







PCIe 全高全长尺寸​

维度	上限
高度 H	​111.15 mm​
长度 L	​312.00 mm​

以上为业界常用的 PCIe 板卡尺寸上限，适用于标注为“全高全长（FHFL）”的扩展卡；不同厂商成品可能因散热器、挡片等设计略作调整，但应不超出上述上限。



​相关说明与换算​

• 常见别称与组合

  • ​FHFL​：Full Height Full Length，全高全长

  • ​FHHL​：Full Height Half Length，全高半长

  • ​HHHL​：Half Height Half Length，半高半长

  • ​HHFL​：Half Height Full Length，半高全长

• 英制近似值（便于对照）

  • 高度：​111.15 mm ≈ 4.376 in​

  • 长度：​312.00 mm ≈ 12.283 in​

  • 典型显卡外形示例（NVIDIA RTX A5500，FHFL 双槽）约 ​4.4" H × 10.5" L，与上述英制尺寸一致
