STM32F103 SPI连续接收数据

1、概述
使用STM32F103 SPI中断连续接收较多数据，出现数据丢失的问题，把问题与解决措施做下记录。
2、问题描述
使用单片机测试板STM32F103 SPI作为从机接收较多数据（16bit），主机设置如下：

从机STM32F103 SPI RXNE中断接收如下：

点击查看代码

uint16_t spi_recv_data[100];
__IO    uint16_t UART1_SendBuf_WriteIndex = 0; //写指针
__IO    uint16_t UART1_SendBuf_ReadIndex = 0; //读指针

void SPI1_IRQHandler(void)
{
	if (SPI_I2S_GetITStatus(SPI_1,SPI_I2S_IT_RXNE) == SET)//中断标志确认
	{
		SPI_I2S_ClearITPendingBit(SPI_1,SPI_I2S_IT_RXNE);//清中断标志

		SPI_I2S_ITConfig(SPI_1, SPI_I2S_IT_RXNE, DISABLE);//关闭中断

		spi_recv_data[UART1_SendBuf_WriteIndex++] = SPI_I2S_ReceiveData(SPI_1);//读取数据并放入缓存

		if ( UART1_SendBuf_WriteIndex >= 100)
		{
			UART1_SendBuf_WriteIndex = 0;
		}

		SPI_I2S_ITConfig(SPI_1, SPI_I2S_IT_RXNE, ENABLE );//开启中断

	}
}

通过查看spi_recv_data[]的值或者串口打印，发现收到的数据为1122 5566,而3344 7788丢失。 3、解决措施 优化代码如下，问题解决。

点击查看代码

uint16_t spi_recv_data[100];
__IO    uint16_t UART1_SendBuf_WriteIndex = 0; //写指针
__IO    uint16_t UART1_SendBuf_ReadIndex = 0; //读指针

void SPI1_IRQHandler(void)
{
	//if (SPI_I2S_GetITStatus(SPI_1,SPI_I2S_IT_RXNE) == SET)//中断标志确认
	{
		//SPI_I2S_ClearITPendingBit(SPI_1,SPI_I2S_IT_RXNE);//清中断标志

		//SPI_I2S_ITConfig(SPI_1, SPI_I2S_IT_RXNE, DISABLE);//关闭中断

		spi_recv_data[UART1_SendBuf_WriteIndex++] = SPI_I2S_ReceiveData(SPI_1);//读取数据并放入缓存

		if ( UART1_SendBuf_WriteIndex >= 100)
		{
			UART1_SendBuf_WriteIndex = 0;
		}

		//SPI_I2S_ITConfig(SPI_1, SPI_I2S_IT_RXNE, ENABLE );//开启中断

	}
}

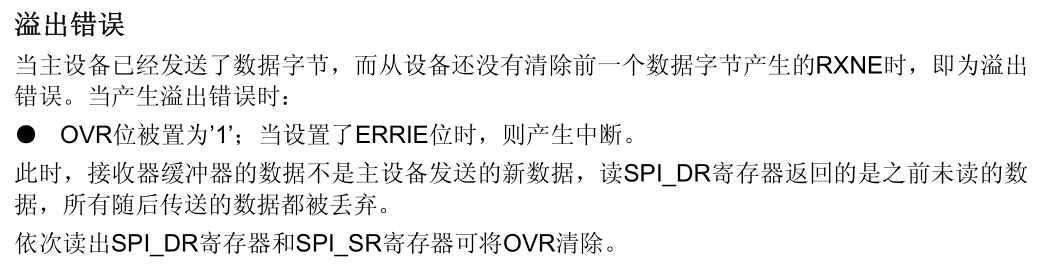

4、分析 造成数据丢失的原因为：对中断接收理解不到位，多余的繁琐的代码块占用了CPU时间，没有及时读取接收缓存区的数据，导致新数据溢出。

中断标志确认函数SPI_I2S_GetITStatus(SPI_1,SPI_I2S_IT_RXNE) == SET内容较多、CPU时间较长，可用寄存器操作替换SPI1->SR & 0x01) == (uint16_t)SET.
清中断标志函数SPI_I2S_ClearITPendingBit(SPI_1,SPI_I2S_IT_RXNE)用在此处不当，该函数作用为Clears the SPIx CRC Error (CRCERR) interrupt pending bit.

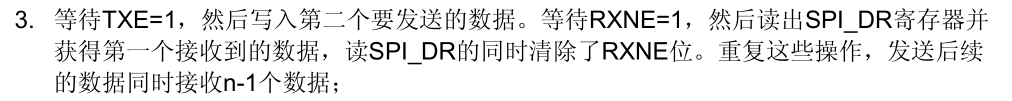

RXNE标志清除的方法见参考手册说明，读取接收缓冲区的数据也就清除了RXNE标志位。

关闭、开启中断函数用在此处，也是错误的。
