Lattice-2：bit文件下载和reveal 逻辑分析仪

 当工程编译完成后，最关键的步骤就是将bit文件烧写进开发板的芯片中，为了方便根据现象调试和发现问题，也可同时使用reveal工具；

1. 　　将工程编译到 Export files 之前（先不要生成bit文件）

　　

2. 　　向工程中插入reveal 插件，并进行配置编辑；

　　

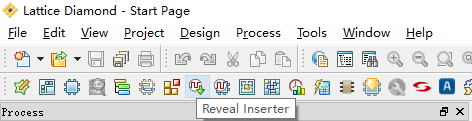

 　　简单方法就是 单击工具栏上的 Reveal Inserter 工具；

3.  　　配置界面如下

　　

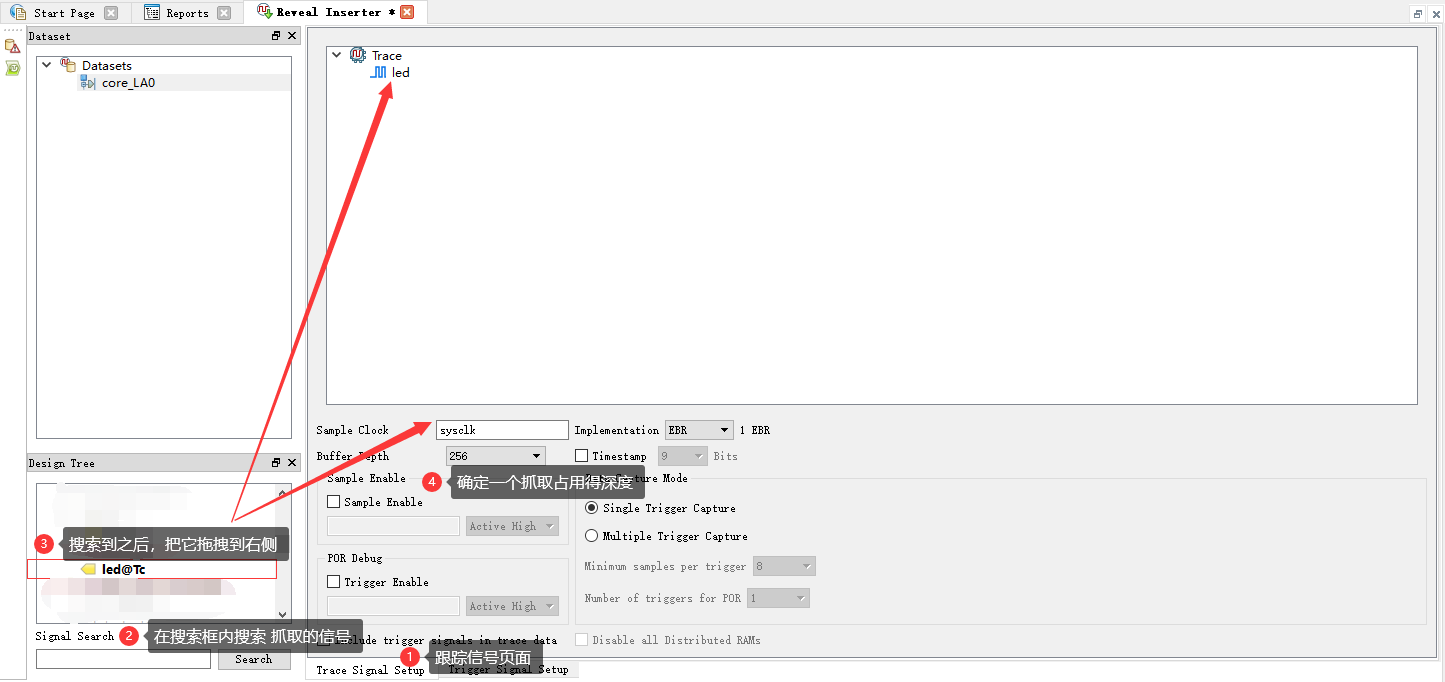

　　(1)　　reveal inserter 打开后默认跟踪信号设置页面；

　　(2)　　在左侧搜索框内搜索想要调试的信号名字；

　　(3)　　将信号拖到右侧空白区域，于此同理选择一个合适的采样时钟信号，拖到下方 simply clock 框中；

　　(4)　　同时在下方 Buffer Deepth 中选取合适的深度抓取；

 　　

　　

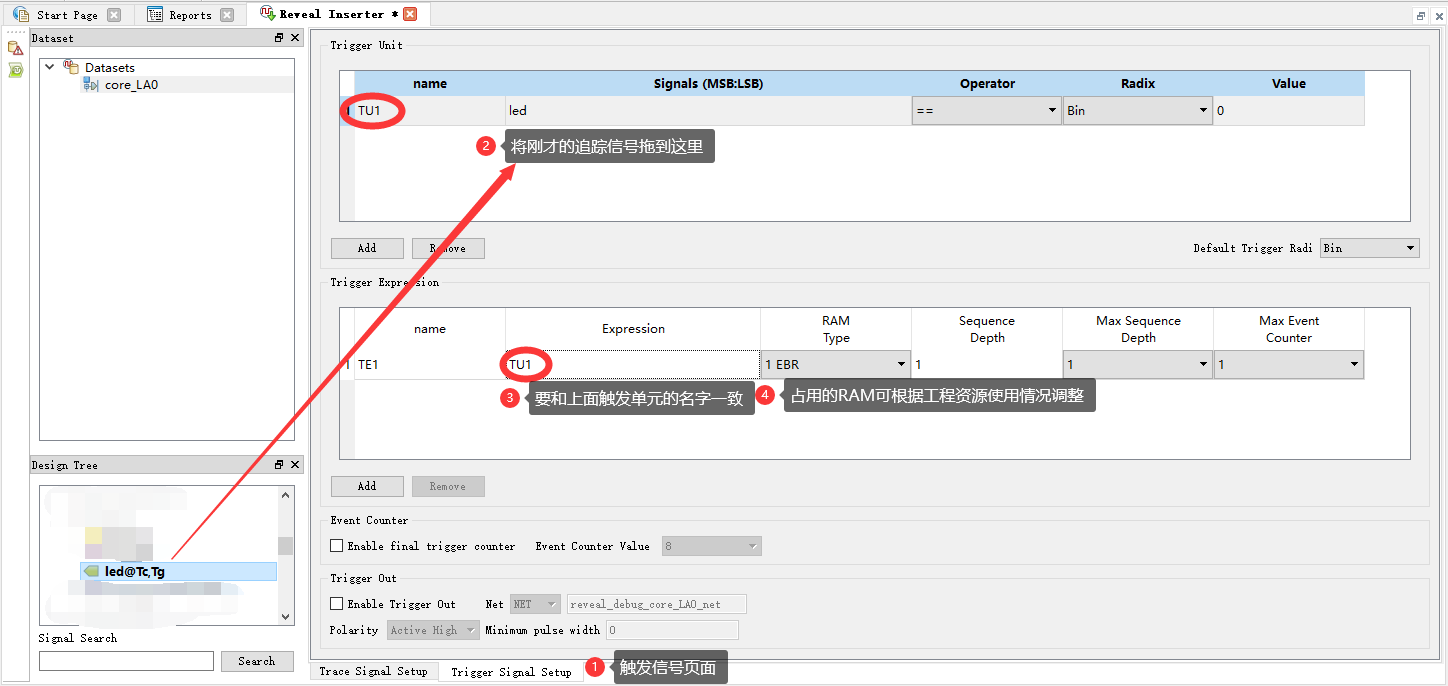

　　(1)　　单击旁边的触发信号设置页面；

　　(2)　　将刚才搜索出来的跟踪信号(字体会被加粗) 拖动到右侧触发单元的相应区域；

　　(3)　　在下方 Trigger Expression 当中修改添加 Expression 内部名字与 Trigger Unit 当中的name一致；

　　(4)　　根据工程中资源使用的情况来选取RAM；

　　(5)　　最后单机最左边白条的第二个按钮Insert Debug to Design，并ok；

4.　　ctrl+s 保存以上配置的reveal文件(.rvl格式)；

5.　　在debug 文件夹中添加上一步保存的reveal 配置文件；

　　

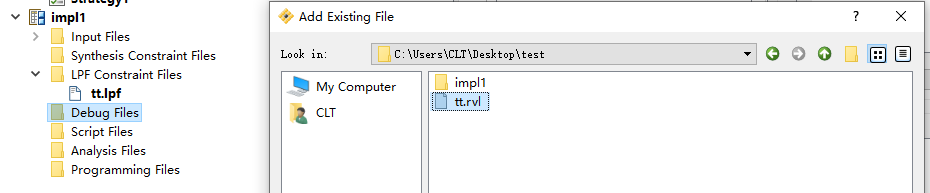

　　在左侧 file list 的debug files 当中右键添加已存在文件(.rvl格式)；

6.　　添加之后，将工程生成bit流文件；

　　



7.　　单机工具栏上的 Programmer 图型快速工具；

　　



8.　　单机 OK

　　

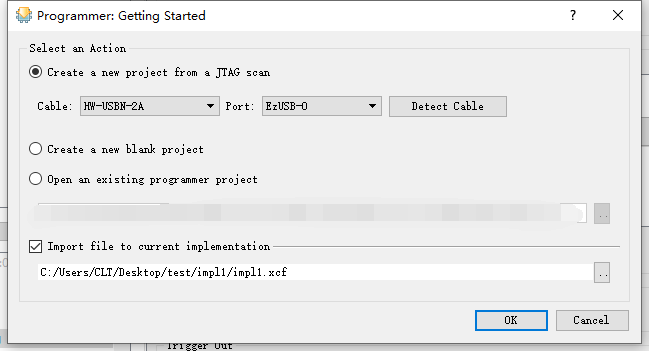

9.　　配置 Programmer

　　



• 　　Status ：当bit文件被成功下进板子时，会亮绿色的PASS；
•        Device Family 以及Device ：和芯片的型号封装一致，否则会报错；
•        operation ： 使用JTAG下载属于烧写在线，掉电会消失，模式为 FAST；
•        File Name： 双击下方空白，添加之前跑完的bit文件；

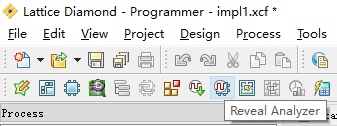

10.　　开始硬件调试，单机工具栏 Reveal Analyzer

　　

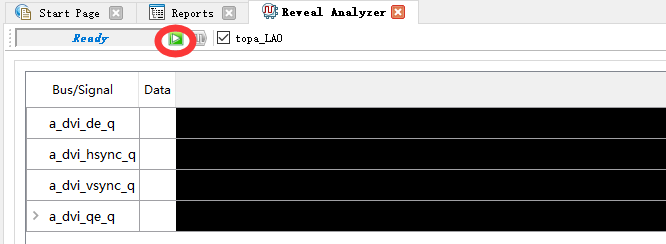

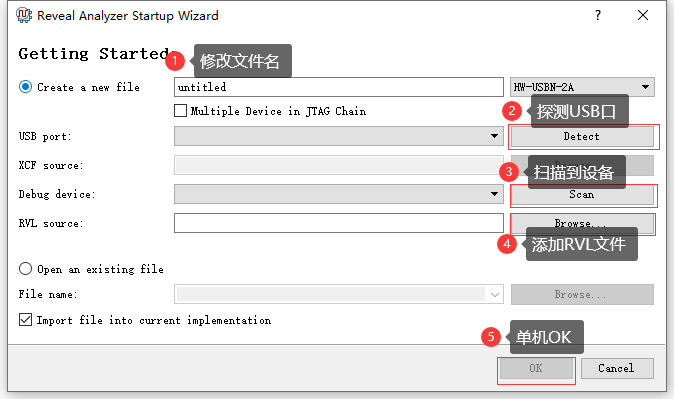

 11.　　配置reveal 分析器的开始导航

　　



　　必须探测和扫描到左侧有值时，再添加RVL文件；

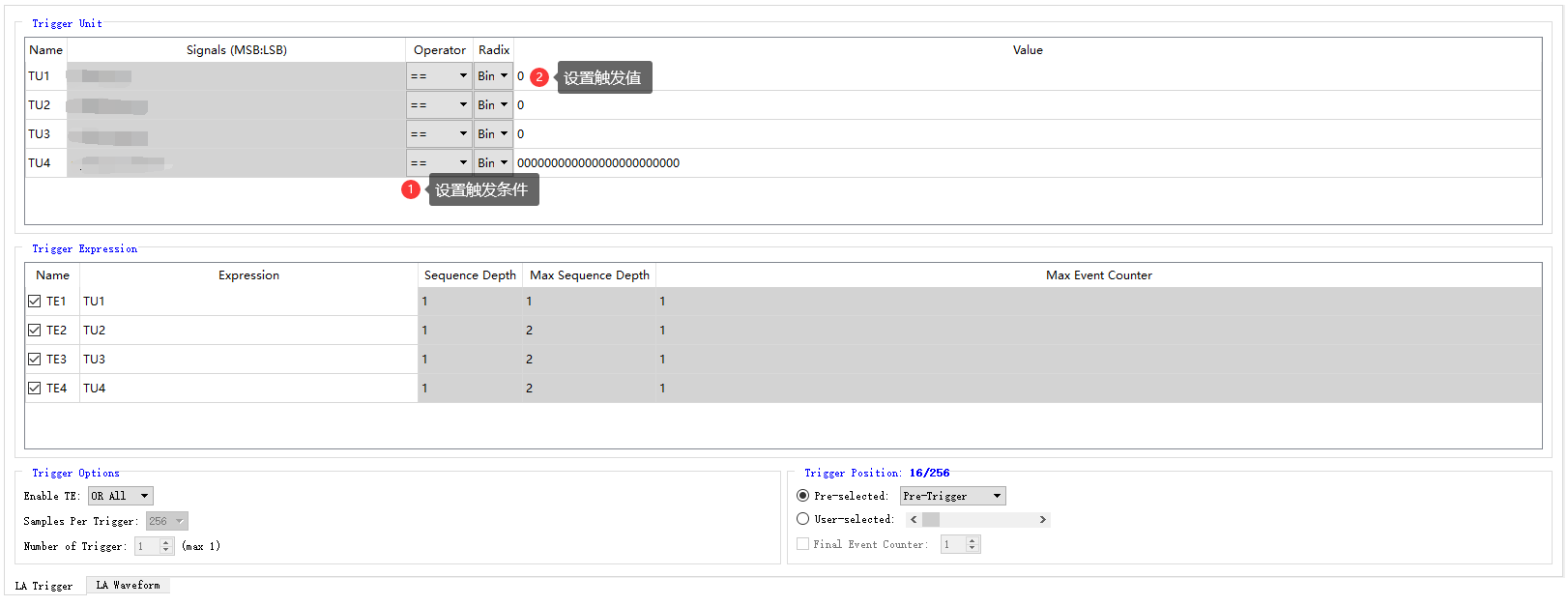

12.　　观察波形

　　#LA Trigger

　　

　　#LA waveform
