设备、通道、目录：搞懂GB28181这三层，EasyGBS平台配置不再抓瞎！

大量配置问题——通道不显示、上级看不到点、编码冲突、点位对不上——根子都在没分清“设备—通道—目录”三层对象模型。本文讲清三者关系与编码规则，落到国标GB28181软件EasyGBS里的实际呈现，最后给一份五步排查清单和几个高频坑。

1、先分清三层对象

GB28181把监控资源组织成三层。理解它们，是配置不出错的前提。

设备（Device）：一台NVR、一个IPC、或一个EasyGBD，是物理或逻辑上的接入体，拥有唯一的设备编码（20位）。设备是“注册”的主体——它向平台发起SIP注册，注册成功才谈得上后面的一切。

通道（Channel）：设备下的视频源。一个IPC通常对应1个通道；一台NVR下挂多路摄像机，就对应多个通道，每个通道有独立的通道编码。平台看到的“画面”，本质是通道，不是设备。

目录（Catalog）：平台把通道组织成的资源树，也是向上级平台推送的“点位清单”。目录不对，上级就看不到你的点。

一句话概括：设备是“盒子”，通道是“盒子里的镜头”，目录是“把镜头列成一张表交给别人看”。

实际排查中，把这三件事混为一谈是最常见的错误来源。比如“上级看不到某个点位”，可能的故障点分布在三层：设备没注册上来（设备层）、通道编码重复导致被覆盖（通道层）、该通道没有被纳入推送分组（目录层）。三层路径完全不同，不分开看就只能靠猜。

2、国标编码与SIP关联

三层对象要跑起来，离不开SIP注册与编码规则。

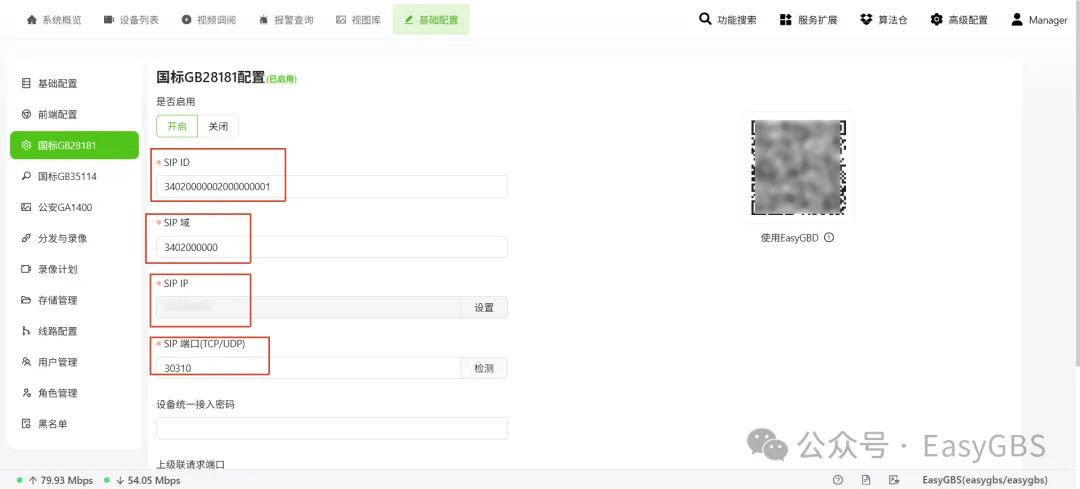

SIP ID/SIP域。设备注册到平台时的“身份证”。设备侧配置的SIP服务器ID、SIP服务器域、端口，必须和平台侧一致，否则注册请求根本到不了正确的位置。这是“设备注册不上”类问题的第一检查项。

设备编码、通道编码。遵循GB28181编码规则，由中心编码、行业编码、类型编码、序号等组合成20位。这20位不是随便填的字符串，它是上级平台识别点位的唯一依据。

编码冲突。两个通道用了相同编码，最典型的症状就是“上级看到的点位串了、对不上”——明明是A摄像机的点位，点开却是B的画面。很多编码冲突来自于现场施工时为省事直接克隆设备配置，导致一批设备的编码完全相同。

经验判断：九成“上级看不到点/点位串号”的问题，最后都落在SIP域配置不一致或编码重复上。

3、在国标GB28181视频平台EasyGBS里长什么样

理解概念之后，看它在平台界面里的对应关系。这样排查时知道该点哪里。

• 首页概览：看整体在线数、离线数、流列表。这是判断“问题是个别设备还是系统性的”第一眼；
• 设备列表：看接入状态、在线/离线，对应“设备”层。新增设备、批量导入、GB28181设备接入都在这里；

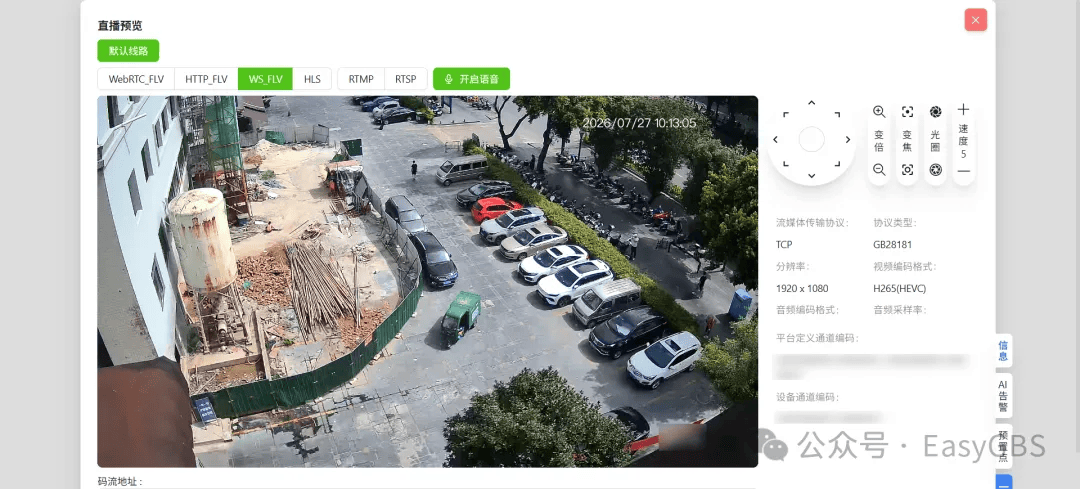

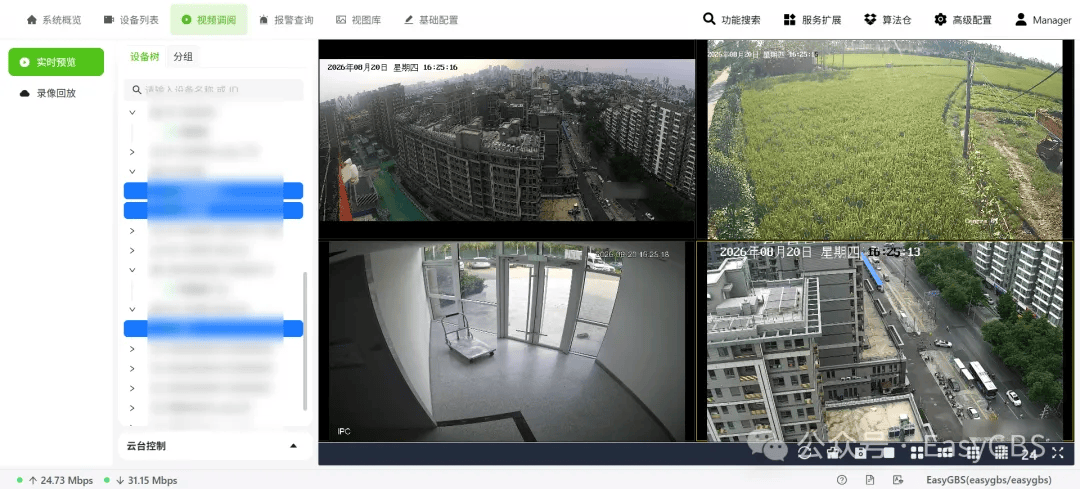

• 视频调阅（通道树）：设备→通道的层级展开，对应“通道”层。点播、云台控制、按需直播、播放地址分享都在这一层操作；
• 录像回放：按通道检索云端录像与设备录像，对应通道的历史数据；
• 报警查询：按设备/通道、报警级别、报警方式、时间段组合检索；
• 国标级联：向下级拉流、向上级推送目录。

级联推送分组这个功能值得多说一句。过去上级平台要么收到全部点位，要么收不到；有了分组之后，可以按业务需要把“该给的点”推送上去——比如只推公共区域、不推内部办公区，既满足联网要求，也守住了数据边界。

排查时先在设备列表确认在线，再进通道树看层级，最后查级联推送分组。按这个顺序走，思路就清晰了。

4、大并发接入：SIP网关模式

点位规模上去之后，会遇到另一个层面的问题——单节点的SIP接入能力有上限。

GB28181协议有一个特殊性：在2022版之前的设计里没有301/302重定向机制，市面上大部分设备配置了哪个IP+端口就只连接这个地址，不会重定向到其他节点。同时GB28181信令是有状态的，SIP连接一旦建立就形成Session绑定，后端服务节点需要长期保持连接，无法随意切换。

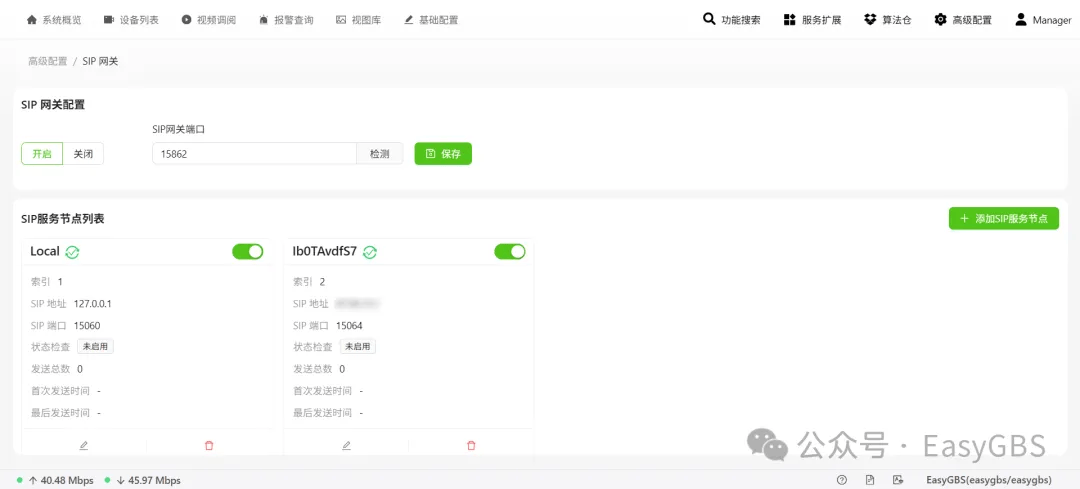

国标GB28181设备管理软件EasyGBS参考路由器的NAT模式，新增SIP网关模式：以统一入口的方式，为设备分配多组SIP端口/IP，把接入压力分摊开，从而支撑更大点位规模的国标接入。

这一层平时用不上，但在县级、市级平台汇聚几千路上万路点位时，是绕不开的架构问题。

5、五步排查：点位对不上时

补充几个高频坑，都不在这五步表里，但现场很常见：

1）设备在线但通道数不对：NVR下挂摄像头数量变化后，需要重新触发目录查询，否则平台拿到的还是旧目录；

2）上级能看到点但点播黑屏：点位推送没问题，问题出在媒体流传输上——检查一下UDP端口范围是否放行、是否有NAT未穿透；

3）国标GB28181软件EasyGBS平台重启后部分设备不上线：设备侧注册周期设置过长，平台侧已经过期。适当缩短心跳与注册周期。

小结

通道不显示、上级看不到点，十有八九是没分清“设备—通道—目录”三层：设备用SIP ID/域注册、通道用20位编码区分、目录决定向上推送哪些点。在国标GB28181视频平台EasyGBS里对应设备列表、视频调阅（通道树）、国标级联（含级联推送分组）。记住“在线→编码→推送”五步排查法，国标配置不再抓瞎。
