实验3 多个段的汇编源程序编写与调试

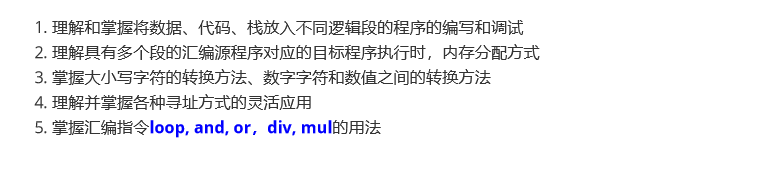

一、实验目的
二、实验步骤
1、实验任务1
（1）使用文本编辑器，编写代码，具体如下：
assume cs:code, ds:data data segment db 'Nuist' db 5 dup(2) data ends code segment start:mov ax, data mov ds, ax mov ax, 0b800H mov es, ax mov cx, 5 mov si, 0 mov di, 0f00h s: mov al, [si] and al, 0dfh mov es:[di], al mov al, [5+si] mov es:[di+1], al inc si add di, 2 loop s mov ah, 4ch int 21h code ends end start

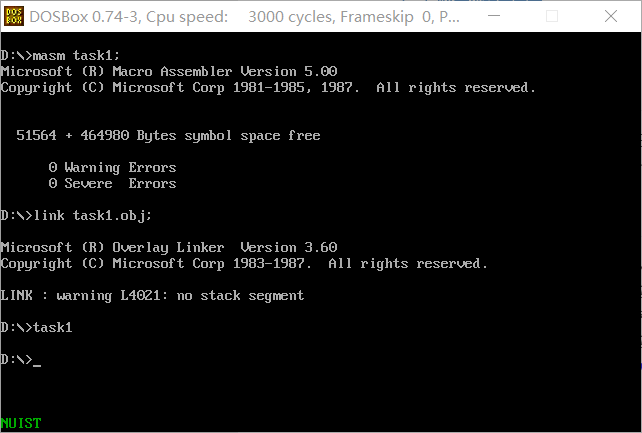

（2）使用masm、link进行汇编、链接，得到可执行文件，并运行，可以见到在窗口最下方出现了绿色的 “ NUIST ” 字符

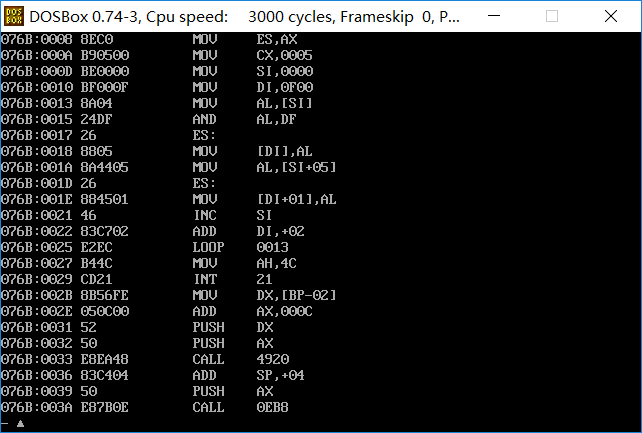

（3）使用debug工具对程序进行调试，使用 r 命令和 u 命令进行反汇编，找到相应行数的位置，由图可见位置为076b:0027

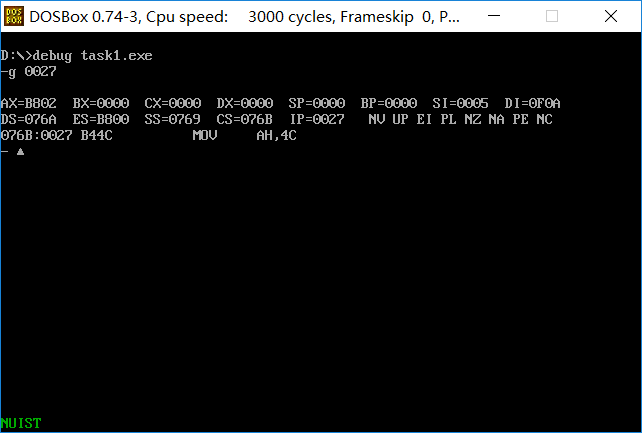

(4)清屏后，让程序运行到0027的位置，同样在窗口最下方出现了绿色的 “ NUIST ” 字符

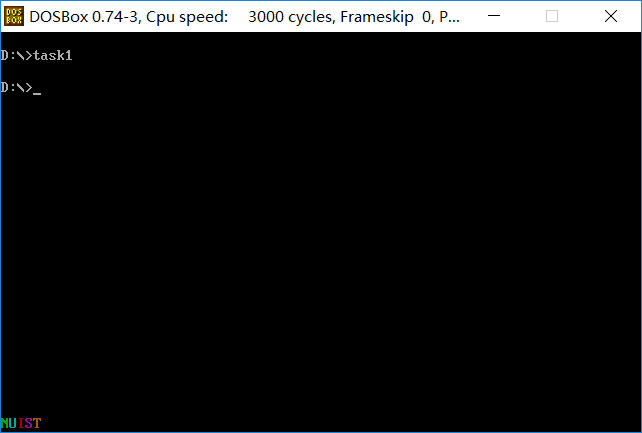

（5）将 db 5 dup(2) 改成 db 2,3,4,5,6 再次汇编链接运行程序，可以看见在窗口最下方出现了五颜六色的 “ NUIST ” 字符。
可以分析出 data 段中 line4 的字节数据的用途是设置不同颜色用的。
2、实验任务2
（1）根据实验的要求，编写相应的代码，具体如下：
assume cs:code, ds:data data segment db 23, 50, 66, 71, 35 data ends code segment start: mov ax, data mov ds, ax mov dl,10 mov cx, 5 mov si, 0 s: mov ax,0 mov al, [si] div dl mov bx,ax mov ah,2 mov dl,bl or dl,48 int 21h mov dl,bh or dl,48 int 21h mov dl,32 int 21h inc si loop s mov ah, 4ch int 21h code ends end start

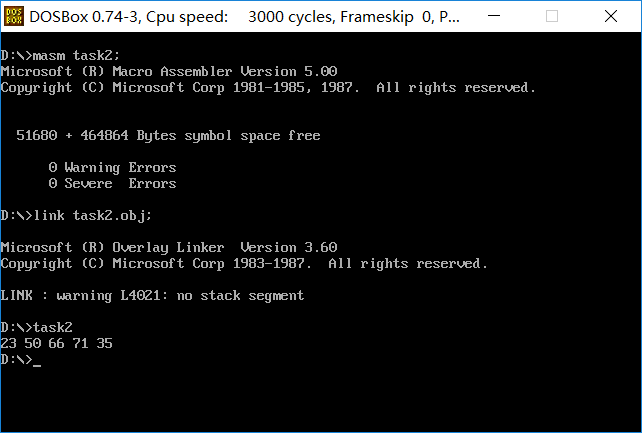

（2）使用masm、link进行汇编、链接，得到可执行文件，并运行。可以成功的得到结果，在屏幕上出现了 “23 50 66 71 35” 。
3、实验任务3
（1）根据实验的要求，使用文本编辑器，编写相应的代码，具体如下：
assume cs:code, ds:data, ss:stack data segment dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h data ends stack segment dw 0, 0, 0, 0, 0, 0, 0, 0 stack ends code segment start: mov ax,stack mov ss, ax mov sp,16 mov ax, data mov ds, ax push ds:[0] push ds:[2] pop ds:[2] pop ds:[0] mov ax,4c00h int 21h code ends end start
（2）根据程序回答问题，并验证
1. CPU执行程序，程序返回前，data段中的数据为：23 01 56 04 89 07 bc 0a ef 0d ed 0f ba 0c 87 09 (均为16进制)
2. CPU执行程序，程序返回前，cs = 076ch, ss = 076bh，ds = 076ah
3. 设程序加载后，code段的地址为X，则data段的段地址为X-2，stack段的段地址为X-1
4、实验任务4
（1）根据实验的要求，使用文本编辑器，编写相应的代码，具体如下：
assume cs:code, ds:data, ss:stack data segment dw 0123h, 0456h data ends stack segment dw 0, 0 stack ends code segment start: mov ax,stack mov ss, ax mov sp,16 mov ax, data mov ds, ax push ds:[0] push ds:[2] pop ds:[2] pop ds:[0] mov ax,4c00h int 21h code ends end start
（2）根据程序回答问题，并验证
1. CPU执行程序，程序返回前，data段中的数据为：23 01 56 04 00 00 00 00 00 00 00 00 00 00 00 00 (均为16进制)
2. CPU执行程序，程序返回前，cs = 076ch, ss = 076bh，ds = 076ah
3. 设程序加载后，code段的地址为X，则data段的段地址为X-2，stack段的段地址为X-1
4. 对于如下定义的段：
name segment
...
name ends
如果段中数据占N个字节，则程序加载之后，该段实际占有的空间为 ((N-1)/16+1)*16 字节（这里的 “ / ” 为整除）
5、实验任务5
（1）根据实验的要求，使用文本编辑器，编写相应的代码，具体如下：
assume cs:code, ds:data, ss:stack code segment start: mov ax,stack mov ss, ax mov sp,16 mov ax, data mov ds, ax push ds:[0] push ds:[2] pop ds:[2] pop ds:[0] mov ax,4c00h int 21h code ends data segment dw 0123h, 0456h data ends stack segment dw 0,0 stack ends end start
2）根据程序回答问题，并验证
1. CPU执行程序，程序返回前，data段中的数据为：23 01 56 04 00 00 00 00 00 00 00 00 00 00 00 00 (均为16进制)
2. CPU执行程序，程序返回前，cs = 076ah, ss = 076eh，ds = 076dh
3. 设程序加载后，code段的地址为X，则data段的段地址为X+3，stack段的段地址为X+4
6、实验任务6
根据实验情况，回答问题 “ 如果将（1）、（2）、（3）题中的最后一条伪指令“end start”改为“end”（也就是说不指明程序的入口），则哪个程序仍然可以正确执行？请说明原因。”
只有task5（即（3））中的程序可以正常运行，因为程序是默认从开头开始执行，（3）的代码段正好在前面，可以执行，而（1）、（2）的数据段在前面不能执行，会发生错误。
7、实验任务7
（1）根据实验的要求，使用文本编辑器，编写相应的代码，具体如下：
assume cs:code a segment db 1,2,3,4,5,6,7,8 a ends b segment db 1,2,3,4,5,6,7,8 b ends c1 segment ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称 db 8 dup(0) c1 ends code segment start: mov ax,a mov ds,ax mov ax,b mov es,ax mov ax,c1 mov ss,ax mov sp,8 mov cx,4 mov bx,6 s: mov ax,[bx] add ax,es:[bx] push ax sub bx,2 loop s mov ah, 4ch int 21h code ends end start

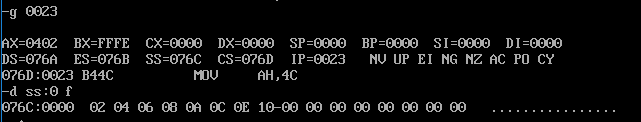

（2）使用debug工具对程序进行调试，运行到程序结束前，查看 c 段的数据结果
数据为 02 04 06 08 0a 0c 0e 10 ，与预期结果一致，代码编写正确。
8、实验任务8
（1）根据实验的要求，使用文本编辑器，编写相应的代码，具体如下：
assume cs:code a segment dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh a ends b segment dw 8 dup(0) b ends code segment start: mov ax,a mov ds,ax mov ax,b mov ss,ax mov sp,16 mov cx,8 mov bx,0 s: push [bx] add bx,2 loop s mov ah, 4ch int 21h code ends end start

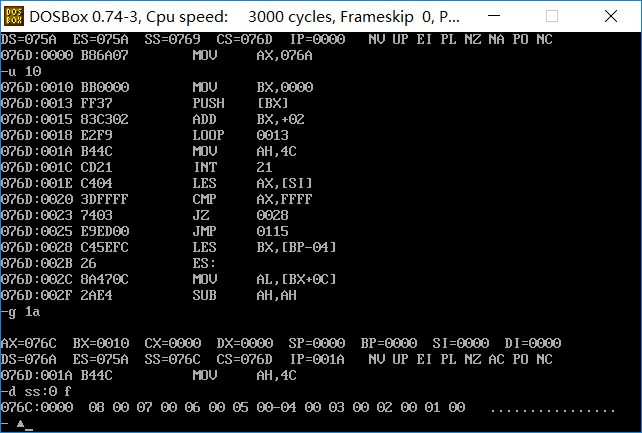

（2）使用debug工具对程序进行调试，运行到程序结束前，查看 b 段的数据结果
数据为 08 00 07 00 06 00 05 00 04 00 03 00 02 00 01 00 ，与预期结果一致，代码编写正确。
