实验2 汇编源程序编写与汇编、调试

一、实验目的

---



二、实验步骤

---

 1、实验任务1

（1）使用文本编辑器，编写代码，具体如下：

;ex1.asm
assume cs:code
code segment
    mov ax, 0b810h
    mov ds, ax
    mov byte ptr ds:[0], 1
    mov byte ptr ds:[1], 1
    mov byte ptr ds:[2], 2
    mov byte ptr ds:[3], 2
    mov byte ptr ds:[4], 3
    mov byte ptr ds:[5], 3
    mov byte ptr ds:[6], 4
    mov byte ptr ds:[7], 4

    mov ah, 4ch
    int 21h
code ends
end

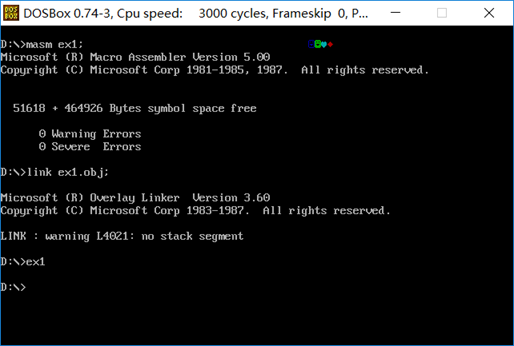

（2）使用masm、link对ex1.asm进行汇编、链接，得到可执行文件ex1.exe，运行并截图



 可以很明显的发现在窗口的右上方出现的一些图像，推断应该是修改到了显示区域的内存。

（3）使用debug调试

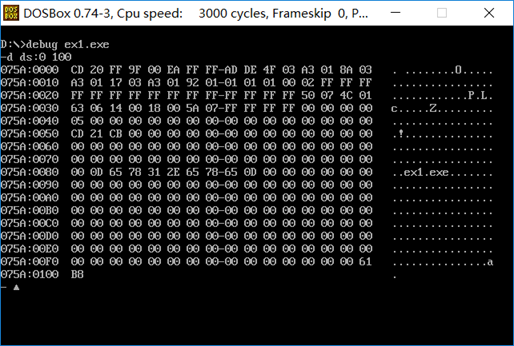

• 使用d命令查看程序段前缀PSP所占的256个字节。在读入程序后，ds指向的段地址就是段前缀PSP，所以只需要使用命令“ d ds:0 100”即可。注意的是256个字节对应的是100H。（图1）

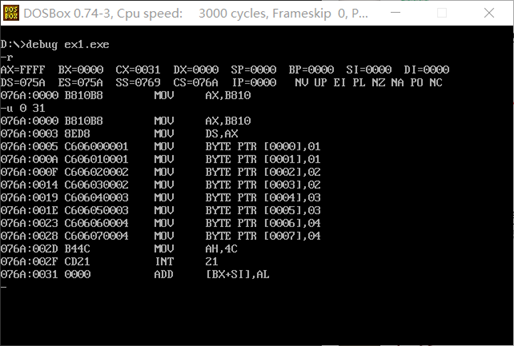

• 使用u命令对ex1.exe进行精确反汇编 。在读入程序后，cx寄存器中存储的就是代码的长度，所以只需要使用命令“u 2d”即可。（图2）

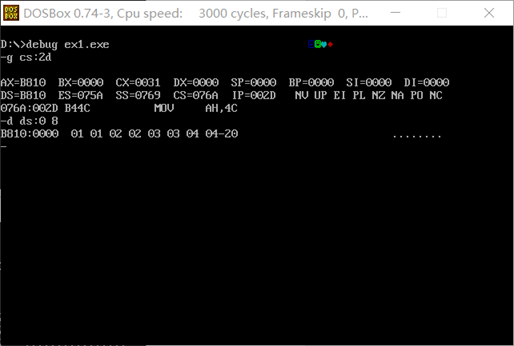

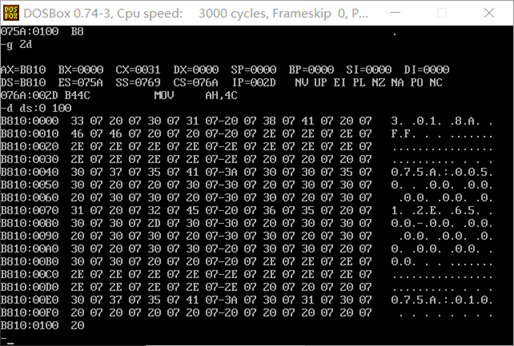

• 使用g命令执行到程序退出执行之前（即源码文件中line16之前)，观察结果。 （图3）





值得注意的是，在编写运行时，窗口会随着操作的增加而移动，也就是说。如果操作过程过长，原先修的数据会被刷新覆盖掉，。如图4，同样的指令，在操作过程后，再次查看内存，发现数据被覆盖，同时不再显示。

2、实验任务2

（1）使用文本编辑器，编写代码，具体如下：

; ex2.asm
assume cs:code
code segment
    mov ax, 0b810h
    mov ds, ax
    mov bx, 0
    mov ax, 101H
    mov cx, 4
s:  mov [bx], ax
    add bx, 2
    add ax, 101H
    loop s

    mov ah, 4ch
    int 21h
code ends
end

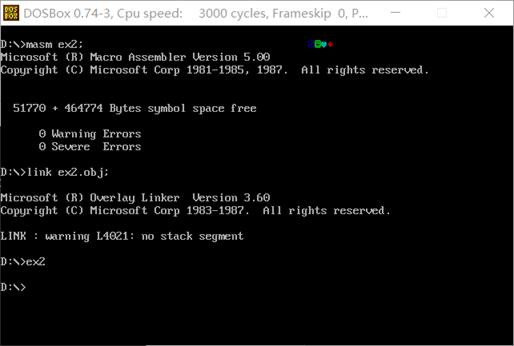

（2）使用masm、link对ex2.asm进行汇编、链接，得到可执行文件ex2.exe，运行并截图

 同样，发现在窗口的右上方出现的一些图像，应该也是修改到了显示区域的内存。

（3）使用debug调试

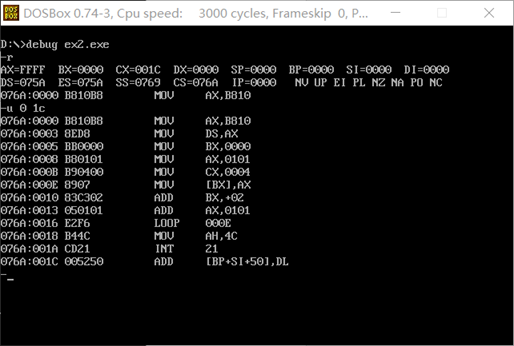

• 使用u命令对ex2.exe进行精确反汇编 。在读入程序后，cx寄存器中存储的就是代码的长度，所以只需要使用命令“u 1c”即可。（图1）

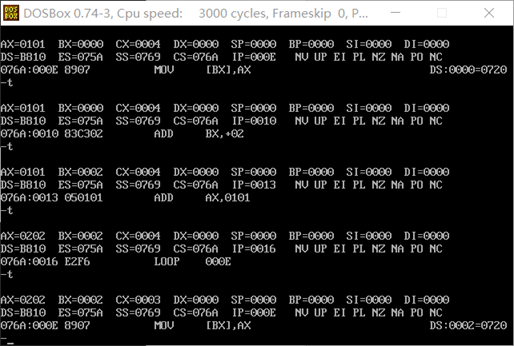

• 使用t命令，p命令，g命令分别执行程序。发现，t命令和p命令都是一次执行一行，当不同的是 t命令会对循环进行展开执行，而p命令不会。g命令是直接一次性执行多行。（图2 图3）

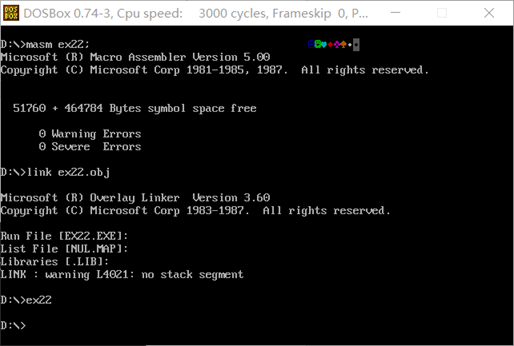

 （4）把ex2.asm中line9 mov cx, 4 改成 mov cx, 8 ，保存后重新汇编、链接、运行并观察结果。具体如下：

 发现，输出的图像变多了，应该是因为循环次数增加导致的。

 （5）ex1.asm和ex2.asm在功能上是一致的，都是将b810H后面的多个内存单元的数值进行了更改。不过在实现上不同，ex1.asm是对于每一个内存单元都编写了一条指令，而ex2.asm是通过循环来解决这次重复出现的指令的。

3、实验任务3

（1）使用文本编辑器，编写代码，具体如下：

; ex3.asm
assume cs:code
code segment
    mov ax, 0b800h
    mov ds, ax
    mov bx, 07b8H
    mov ax, 0237H
    mov cx, 10H
s:  mov [bx], ax
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end

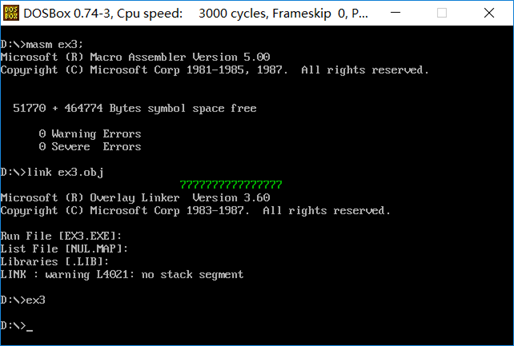

（2）使用masm、link对ex3.asm进行汇编、链接，得到可执行文件ex3.exe，运行并截图，具体如图：

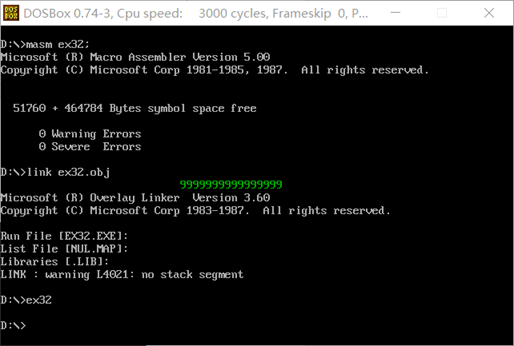

 （3）把填充的字数据，从0237H 改成0239H，再次运行。 把填充的字数据，从0237H 改成0437H，再次运行。 具体如图：



根据实验的结果可以推断出，这个字数据中高位字节里存放的是图像的颜色信息，低位字节里存放的是具体的字符信息。

4、实验任务4

（1）使用文本编辑器，编写代码，具体如下：

; ex4.asm
assume cs:code
code segment
    mov ax, 0020H
    mov ds, ax
    mov bx, 0
    mov cx, 0040H
s:  mov [bx], bl
    add bx, 1
    loop s

    mov ah, 4ch
    int 21h
code ends
end

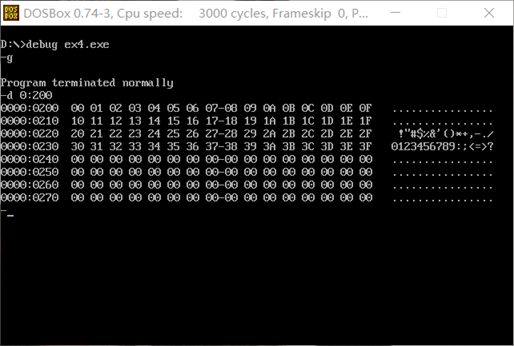

（2）使用masm、link对ex4.asm进行汇编、链接、运行，在使用d命令查看内存单元中的数据，具体如图：

5、实验任务5

（1）使用文本编辑器，编写代码，具体如下：

; ex5.asm
assume cs:code
code segment
    mov ax, cs
    mov ds, ax
    mov ax, 0020H
    mov es, ax
    mov bx, 0
    mov cx,17H
s:  mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s

    mov ax, 4c00h
    int 21h
code ends
end

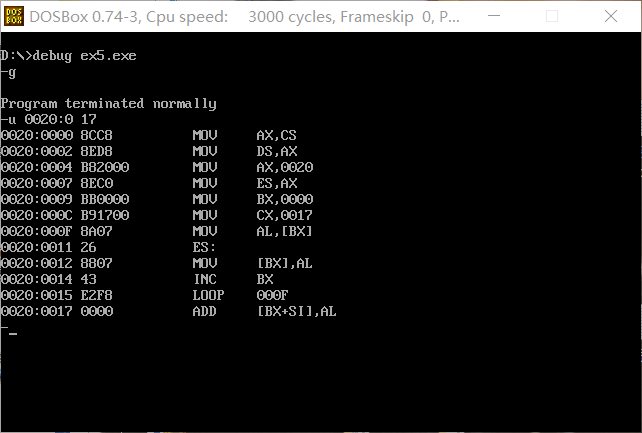

（2）使用masm、link对ex5.asm进行汇编、链接、运行。使用u命令反汇编0020:0到0020:17中间的数据，具体如图：



 可以的看出，反汇编出的指令就是ex5的代码，说明应该成功的将原代码复制到相应的内存单元内。

代码编写的依据：

1、因为需要复制自身代码，所以只需要把cs寄存器中的指传给ds即可，但因为不能直接传递，所以借用一下ax寄存器就可以了，因此第一空为 cs。

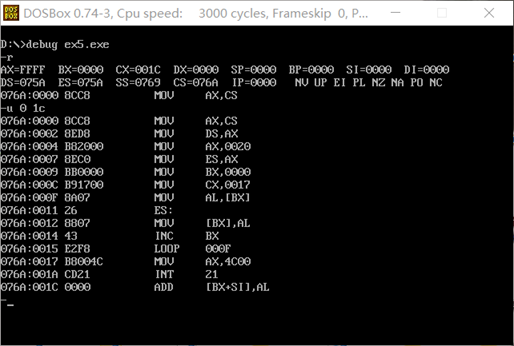

2、载入程序后，发现cx的值为1c，反汇编这段代码，发现具体指令只到17H（如下图），所以填写17H即可。

三、实验小结

在这次实验过程中，我对汇编程序的编译、连接、运行有了更加深刻的理解，同时对于[bx] 和 loop 的使用也更加得心应手，这也为我在后面的学习中打好了基础。
