ELF格式解析

代码可从 /usr/include/elf.h 中找到

Executable Header

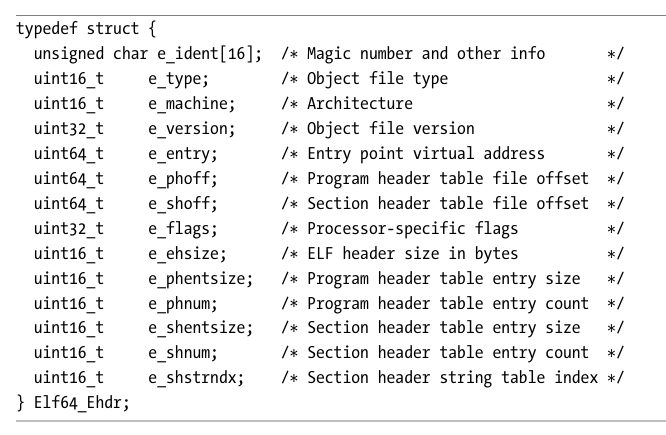

以下是 ELF header 的结构体

1

接下来，我们详细解析下每个字段

e_ident

这是一个 16字节 的数组，主要包含的是 ELF header 的 标识信息，(ident = identity)

以下解释每一个索引处的内容

  • 0-3：魔数，用于标识这是一个 ELF 文件，内容为 0x7f E L F

  • 4: EI_CLASS = 4，二进制文件是 32 还是 64 位架构

    • ELFCLASS32 = 1

    • ELFCLASS64 = 2

  • 5：EI_DATA = 5，架构是 大端序 还是 小端序

    • ELFDATA2LSB = 1，小端序

    • ELFDATA2MSB = 2，大端序

  • 6: EI_VERSION = 6，ELF 文件格式的版本

    • EV_CURRENT = 1

  • 7：EI_OSABI = 7，确定 ABI 类型，默认值是0，即UNIX System V ABI

  • 8: EI_ABIVERSION = 8，确定 ABI 版本，默认值是0

  • 9-15：EI_PAD = 9，这段用作填充，设置为0，用于以后的扩展

e_type

确定该 ELF 文件的类型

  • ET_NONE = 0：无类型

  • ET_REL = 1：可重定位文件

  • ET_EXEC = 2：可执行文件

  • ET_DYN = 3：动态库，或者叫共享目标文件

  • ET_CORE = 4: 核心转储文件

e_machine

确定该文件可运行的目标架构

  • EM_X86_64 = 62：x86_64 平台

  • EM_386 = 3: x86 平台

  • EM_ARM = 40：arm 平台

...

e_version

确定 ELF 文件格式的版本

  • EV_CURRENT = 1

e_entry

确定该文件的 入口点，当 动态链接器 结束加载 动态库 之后，需要将控制权移交到此处

这个字段的值是 虚拟地址

e_phoff

program header table 的 文件偏移量，不是 虚拟地址

值为0，表示没有 segemnt

e_shoff

section header table 的 文件偏移量，不是 虚拟地址

值为0，表示没有 section

e_flag

在 ELF 文件中用于存储与架构相关的标志，一般设置为0

e_ehsize

Executable header 的大小

e_phentsize

program header table 中每个条目的大小，即一个 program header 的大小

e_phnum

program header table 中的条目数量

e_shentsize

section header table 中每个条目的大小，即一个 section header 的大小

e_shnum

section header table 中的条目数量

e_shstrndx

一个 section 在 section header table 中的索引，这个 section 是一个特殊的 string table，里面包含的字符串是 ELF 文件中的各个 section 的名字

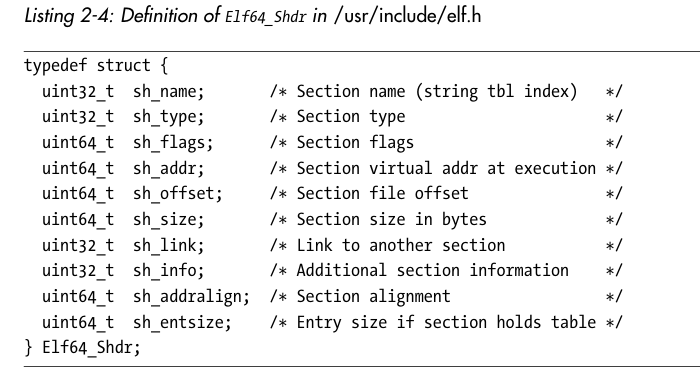

Section Headers

1

sh_name

确定当前 section header 的名字

值表示在 .shstrtab 中的下标，如果为0，表示没有名字

sh_type

确定 section 的类型

  • SHT_PROGBITS = 1，包含程序数据（指令和常量）

  • SHT_SYMTAB = 2，符号表（静态，用于链接器）

  • SHT_STRTAB = 3， 字符串表

  • SHT_DYNSYM = 11，符号表（动态，用于动态链接器）

  • SHT_REL = 9 静态链接的重定位信息

  • SHT_RELA = 4 静态链接的重定位信息（包含额外添加值 addend）

  • SHT_DYNAMIC = 6 动态链接所需信息

...

sh_flags

描述了 section 的附加信息

  • SHF_WRITE = 1，运行时可写

  • SHF_ALLOC = 2，执行时被加载到虚拟内存中

  • SHF_EXECINSTR = 4，包含可执行的指令

...

sh_addr

section 的 虚拟地址，用于链接的重定位，如果为0，表示不需要加载到虚拟内存中

sh_offset

section 的 文件偏移量

sh_size

section 的 大小

用于表示与当前 section 有关联的其他 section 的 索引，帮助链接器识别并处理 section 与 section 之间的 关联

sh_info

包含了当前 section 的 额外信息（具体内容取决于 section 的 类型）

sh_addralign

当前 section 的 内存对齐要求，0和1表示没有对齐要求

sh_entsize

有一些 section，比如符号表，会有对应的 结构体，这个字段就包含了每个条目（即使用的结构体）的大小，如果不使用，就设置为0

Sections

.init 和 .fini

section .init 包含 执行初始化任务 的代码，SHF_EXECINSTR，操作系统在将控制转移至 entry point 前，会先执行这里的代码，相当于 构造函数，.fini 和 .init 的作用相反，相当于 析构函数

.text

代码段

.bss, .data, .rodata

  • .rodata 只读数据，存放常量

  • .data 存放初始化的全局/静态变量

  • .bss 存放未初始化的全局/静态变量，又被称为 零初始化段，不占用磁盘空间，当程序运行时才分配实际空间

延迟绑定和 .plt, .got, .got.plt

Program Headers

1

p_type

确定了 segment 的类型

  • PT_LOAD = 1， 存储程序的可执行部分和数据部分，程序在加载时会将这些内容加载到内存中

  • PT_DYNAMIC = 2，指定了用于加载该程序的解释器（通常是动态链接器）

  • PT_INTERP = 3，包含动态链接相关信息，帮助解释器加载并解析程序

  • PT_PHDR = 6，包含 program header table

p_flags

确定了运行时对 segment 的访问权限

  • PF_X = 1，可执行

  • PF_W = 2，可写

  • PF_R = 4，可读

p_offset

当前 segment 的 文件偏移量

p_vaddr

当前 segment 的 虚拟地址 （被加载到这个地址处）

p_paddr

当前 segment 的 物理地址，一般被设置为0，表示不使用

p_filesz

当前 segment 的 在磁盘文件中所占的大小（不包括 .bss 这种零初始化段，因为全都是0，所以不需要存储在磁盘中，节省空间**

p_memsz

当前 segment 在运行时，分配到的虚拟空间的大小（包括 .bss 这种零初始化段，所以有时候可能会比 p_filesz 大）

p_align

确定当前 segment 的 内存对齐数

0和1表示不需要进行对齐

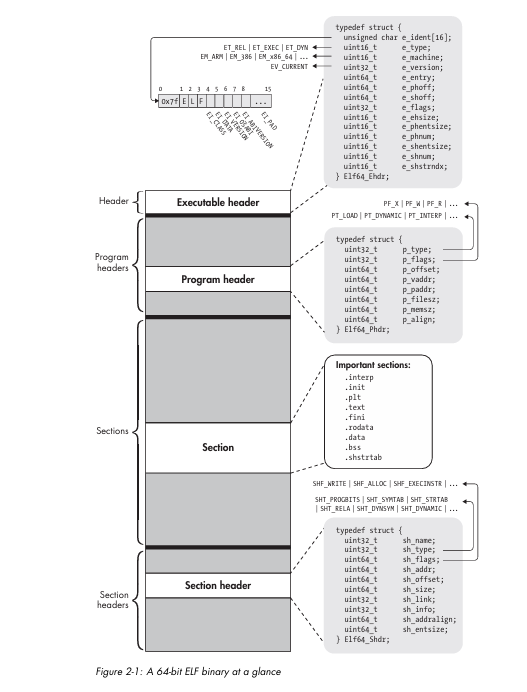

Summary

1
