PowerDesigner 创建概念数据模型(CDM Conceptual Data Model)

PowerDesigner 创建概念数据模型(CDM Conceptual Data Model)





1、创建概念模型

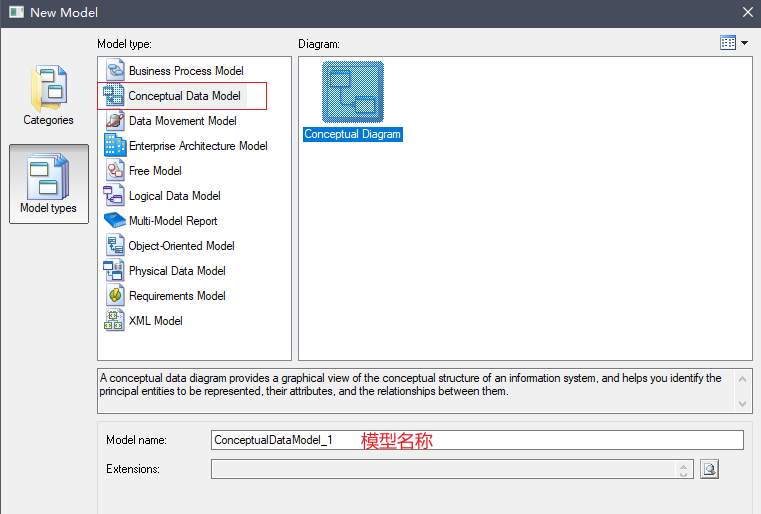

File --> New Model



2、主要操作功能介绍

• 2.1、 创建实体(Entity)。
• 2.2、 鼠标选择功能。
• 2.3、 实体关系（Relationship）。

3、创建CDM

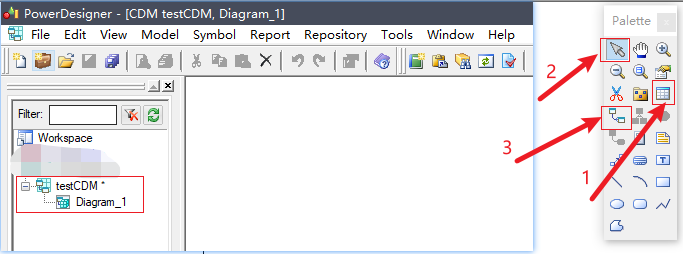

3.1、 选中右侧中 Entity 图标，然后点击空白区域，出现下面这个方框：

 然后点击 鼠标 图标，然后双击这个方框（Entity）

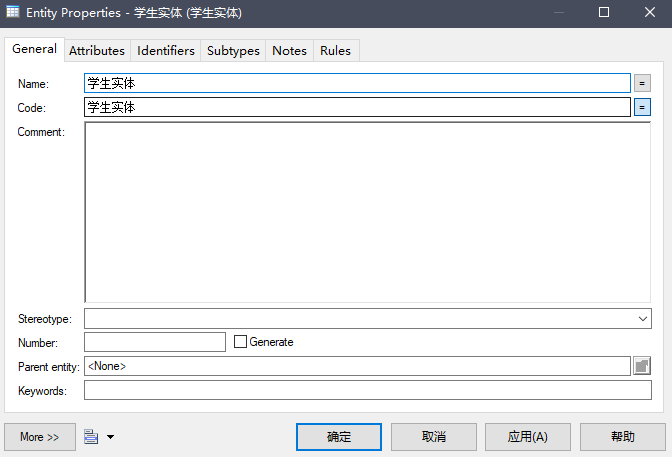

General 常规

• Name：实体名字，用于显示，一般为英文，也可以是中文（看公司、项目组规范、习惯）。相当于笔名 鲁迅。
• Code：编辑 name 时，code 自动更改，一般为英文，创建数据库时使用该 code。相当于真实姓名 周树人。
• Comment：详细说明。

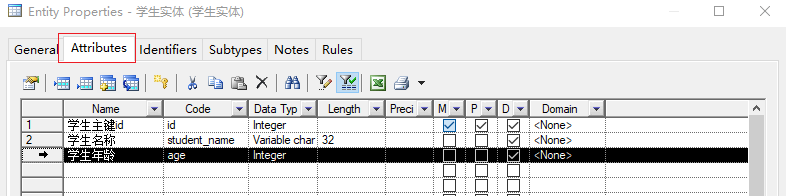

Attributes 设置实体的属性

1. Name：实体名字，用于显示，一般为英文，也可以是中文（看公司、项目组规范、习惯）。相当于笔名 鲁迅 。在不同的实体中，Name 必须唯一。
2. Code：编辑 name 时，code 自动更改，一般为英文，创建数据库时使用该 code。相当于真实姓名 周树人。在不同的实体中，Code 必须唯一。
3. Data Type：数据类型，常用类型如下：

• • • Number：数字类型，整型
    • Decimal：小数，精确设置整数、小数部分，常用
    • Float：小数
    • Variable characters：可变长度的字符串。
    • Text：大文本，博客文章内容。
    • Date：日期类型。
    • Date & Time：日期和时间类型。
    • Time：时间类型。
    • Timestamp：时间戳类型。

Identifiers
唯一标识一行记录，相当于身份证号、学号、手机序列号、门牌号，可以标识出每一个人、每一个学生、每一台手机、每一户家庭住址在Identifiers标签页中设置。当勾选attribute标签页的P时，也会联动出现在这里。

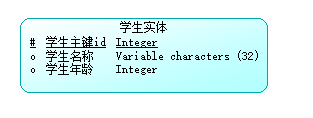

创建后的实体如下：

 调整大小：按住 ctrl 键，同时滑动鼠标滚轮，可放大缩小。



3.2、创建实体关系

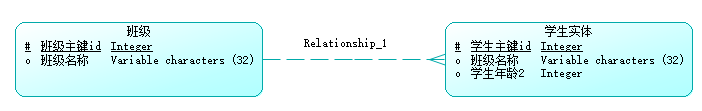

选择关系按钮，上图的3操作，从一个实体，拉到另外一个实体创建连接：

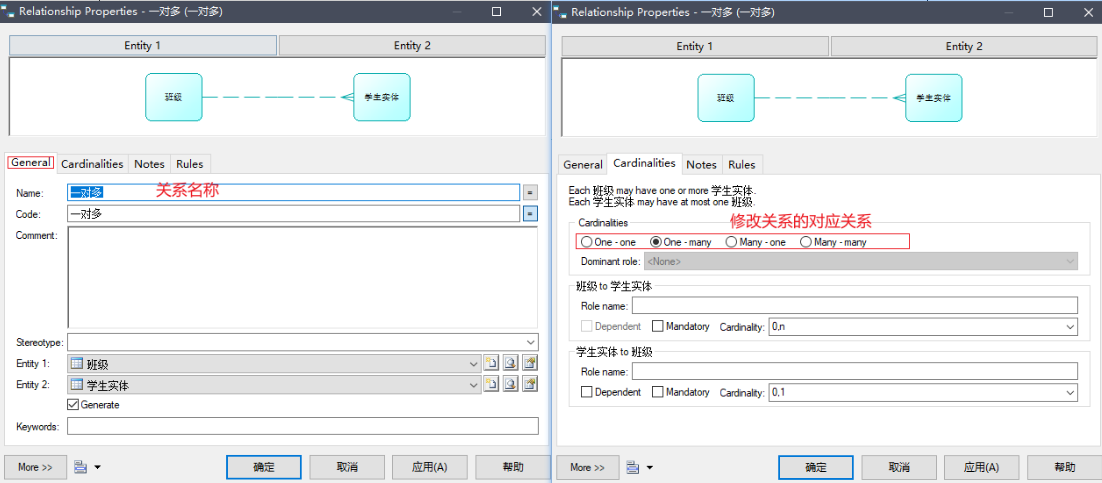

 修改关系，双击关系连接：



3.3、隐藏属性字段

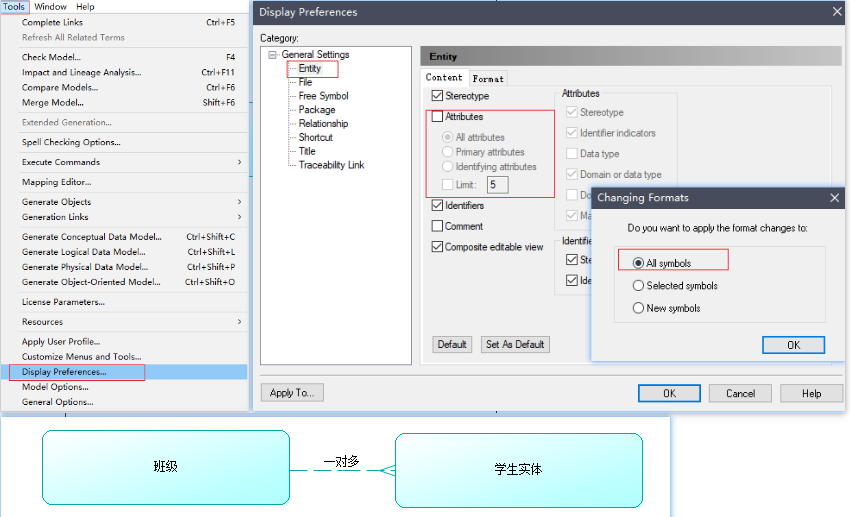

Tools -- > Display Preference

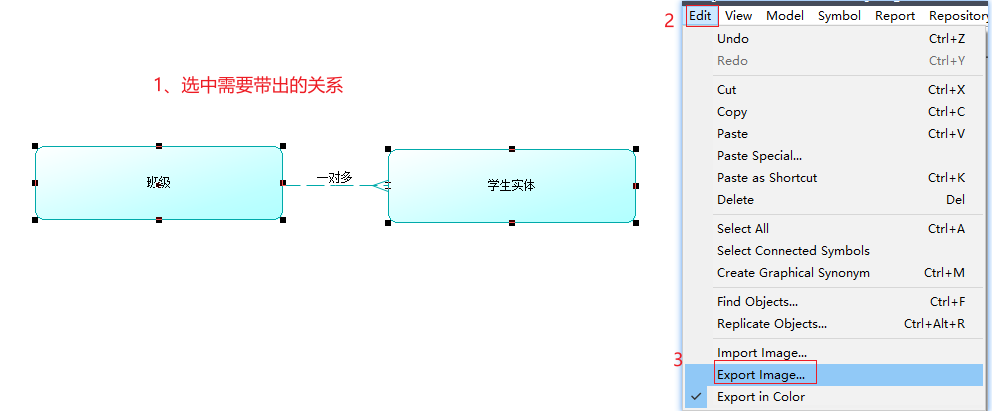

3.4、导出图片

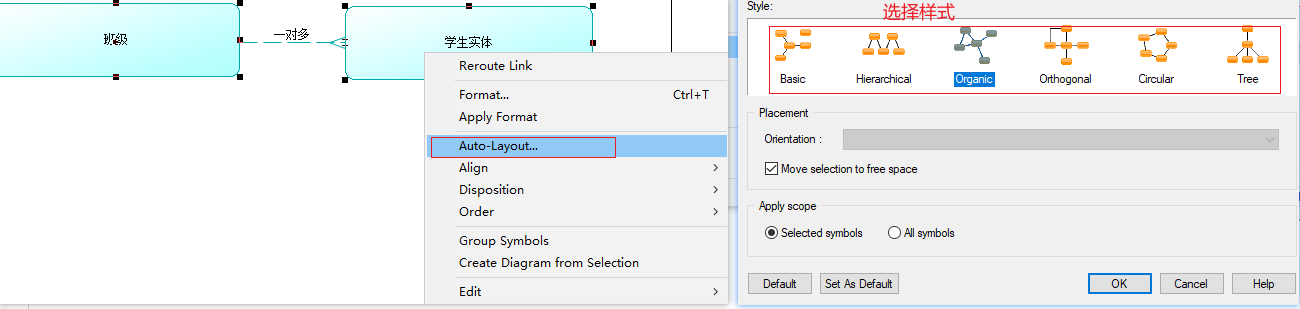

3.5 自动调整布局
