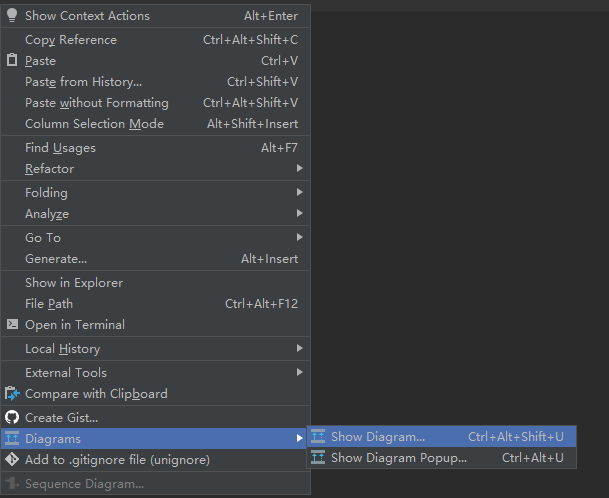

1、鼠标右键 点击“diagrams”的show diagrams 就可以展示出相应的界面，如图所示：

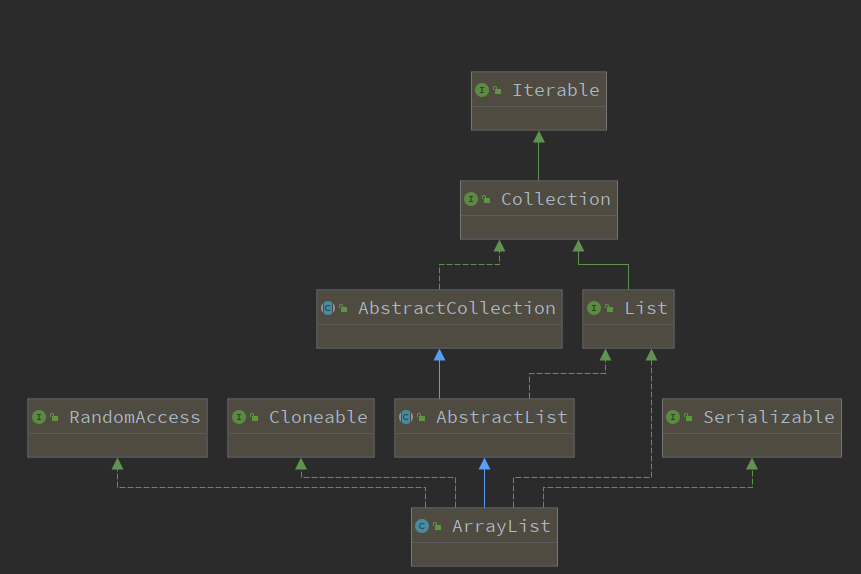

 Show Diagram 和 Show Diagram Popup 的区别是，前者使用 Tab 页打开类图页面，而后者使用 悬浮窗 打开类图页面。本文中以前者为示例，点击选项之后会得到类似以下的类图：

 选中某个类后右键选择 Jump to Source 选项或者按下快捷键 F4 ，即可跳转至该类的源代码文件。



2、工具栏和菜单

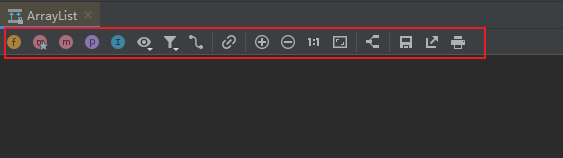

要查看类的方法，字段和其他详细信息，可以点击类图编辑器顶部的工具栏按钮。



3、上下文菜单

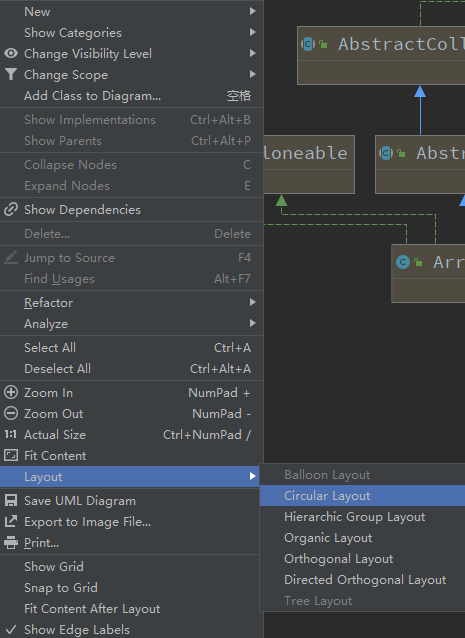

也可以使用上下文菜单（类图Tab页中的右键菜单）来操作 Toolbar 中的功能，下面介绍几个 Toolbar 中没有的选项。

1. New: 创建新的节点元素或成员，快捷键 Alt+Insert。

2. Add class to diagram: 将其他类添加到类图中，快捷键 Space。

3. Collapse nodes: 收缩所选类节点的类图，快捷键 C。

4. Expand nodes: 展开所选类节点的类图，快捷键 E。



4、从类图中删除类节点

在类图中有些类并不是我们想要关心的，或者说我们想让目前的类图更加精准分析自己想看到的类关系，我们可以直接选中类图中不想看到的类节点，然后直接使用键盘上的 delete 键删除即可。



5、调整类图布局

使用类图中右键菜单中的 Layout 选项，再选择子菜单项，即可改变当前类图的显示布局，以更好的显示类图关系。
