PLC S7-200 Smart 继电器线圈 使用注意事项

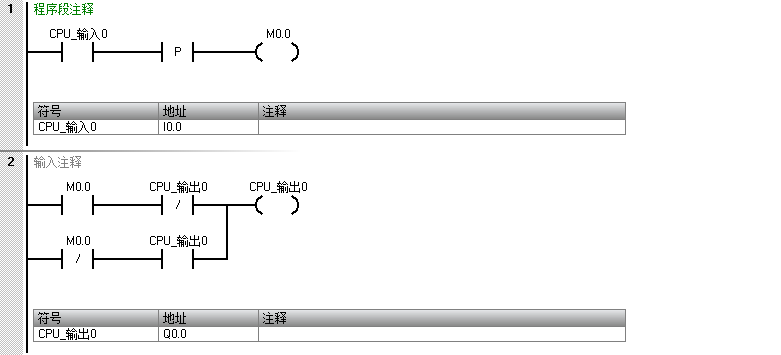

单按钮启动停止功能PLC实现

 一、程序执行分析

程序首轮执行：

　　当I0.0保持断开

　　　　1、网络1中，上升沿 P 无效，M0.0作为线圈不接通（保持0）

　　　　2、网络2中

　　　　　　分支1：M0.0此时NO断开、Q0.0此时NC接通，Q0.0线圈不接通

　　　　　　分支2：M0.0此时NC接通、Q0.0此时NO断开，Q0.0线圈不接通

程序首轮执行结束。

此时程序的点位状态：

点	值
M0.0	0
Q0.0	0

程序N+1轮执行：

............

程序N轮执行：

　　当I0.0闭合瞬间

　　　　1、网络1中，上升沿 P 有效，M0.0作为线圈接通（置1）

　　　　2、网络2中

　　　　　　分支1：M0.0此时NO闭合、Q0.0此时NC接通，支路1通电

　　　　　　分支2：M0.0此时NC断开、Q0.0此时NO断开，支路2断电

　　　　　　支路1与支路2：网络2接通，Q0.0线圈接通

程序N轮执行结束。

此时程序的点位状态：

点	值
M0.0	1
Q0.0	1

程序N+1轮执行：

　　当I0.0断开

　　　　1、网络1中，上升沿 P 无效，M0.0作为线圈断开（置0）

　　　　2、网络2中

　　　　　　分支1：M0.0此时NO断开、Q0.0此时NC断开

　　　　　　分支2：M0.0此时NC接通、Q0.0此时NO接通

　　　　　　支路1与支路2：网络2接通，Q0.0线圈接通

程序N+1轮执行结束。

此时程序的点位状态：

点	值
M0.0	0
Q0.0	1

程序N+2轮执行：

　　当I0.0闭合瞬间

　　　　1、网络1中，上升沿 P 有效，M0.0作为线圈接通（置1）

　　　　2、网络2中

　　　　　　分支1：M0.0此时NO闭合、Q0.0此时NC断开

　　　　　　分支2：M0.0此时NC断开、Q0.0此时NO闭合

　　　　　　支路1与支路2：网络2断开，Q0.0线圈断开

程序N+2轮执行结束。

此时程序的点位状态：

点	值
M0.0	1
Q0.0	0

二、注意事项

1、M0.0、V0.0等作为线圈时，如果不能实现保持，则会同Q0.0点一样在下一轮扫描周期中自动恢复为断开状态

2、PLC扫描周期中会根据运算结果刷新输出、并保持输出状到下个扫描周期。下个扫描周期中，上个周期所保持的输出状态会参与本周运算，且可被修改并在扫描结束后再次刷新并保持到下个扫描周期。
