蓝牙协议栈-介绍

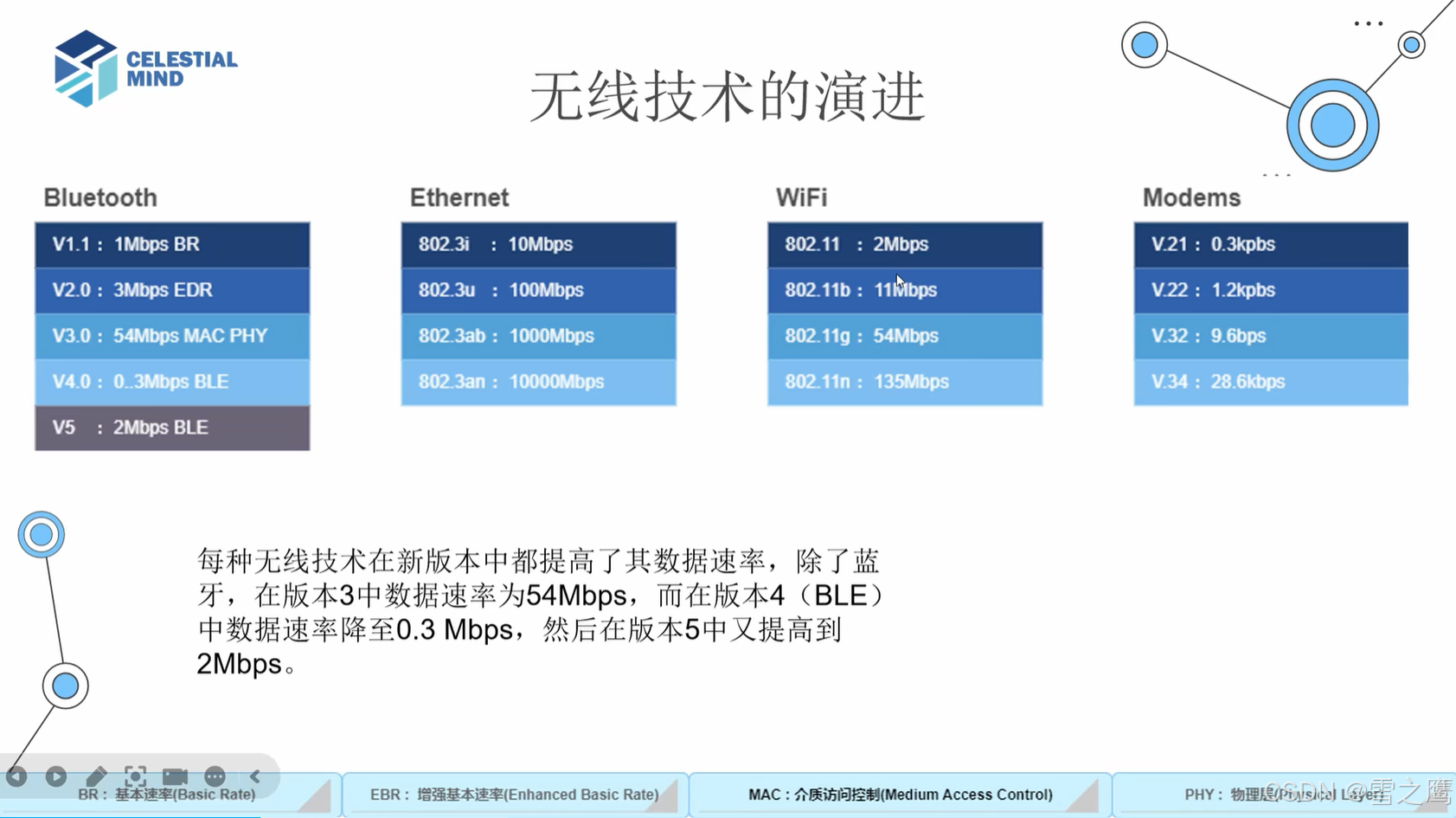

蓝牙技术的演变

  • BR/EDR：经典蓝牙
  • BLE：低功耗蓝牙
    在这里插入图片描述

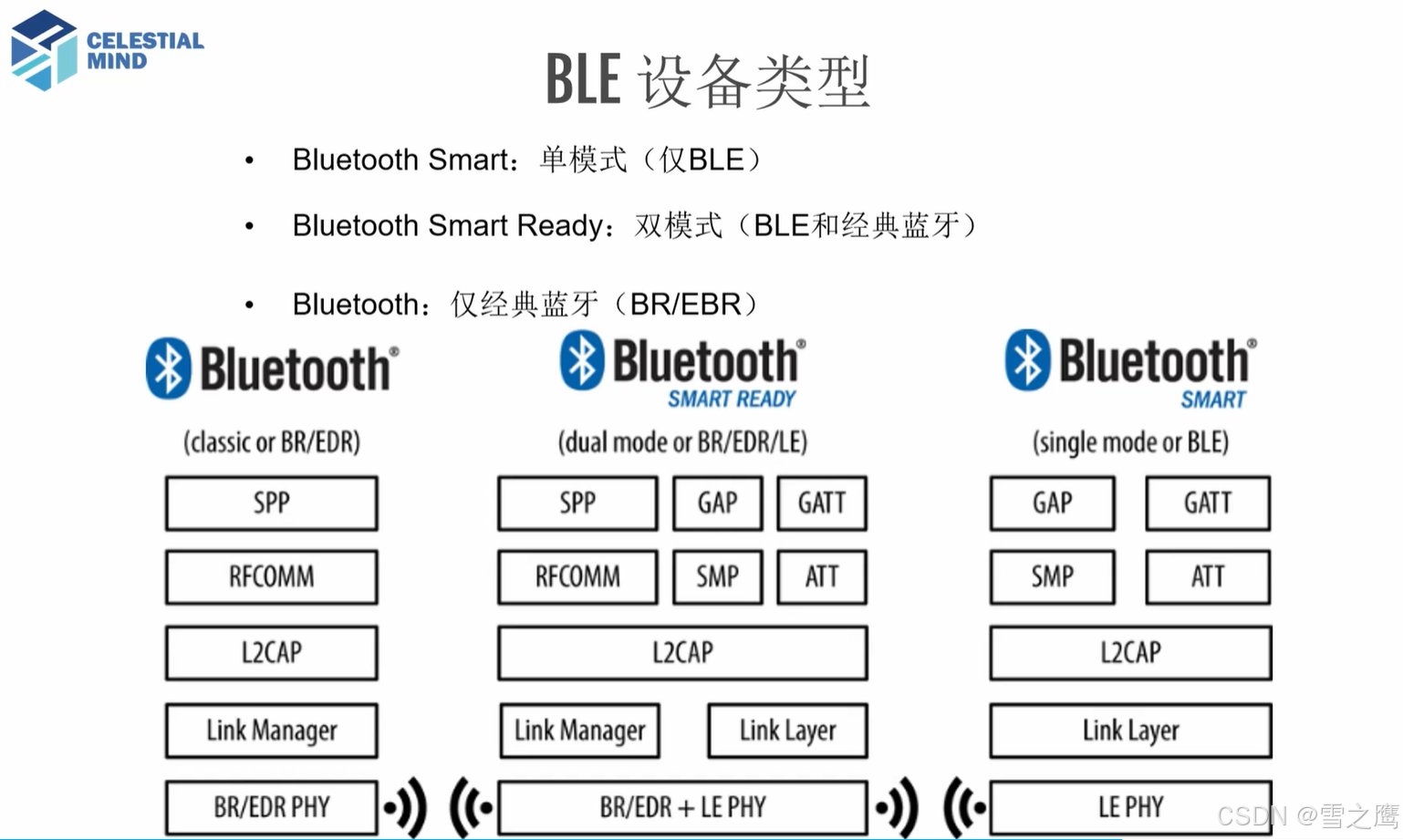

蓝牙设备类型

在这里插入图片描述

BLE协议栈的拆分方式

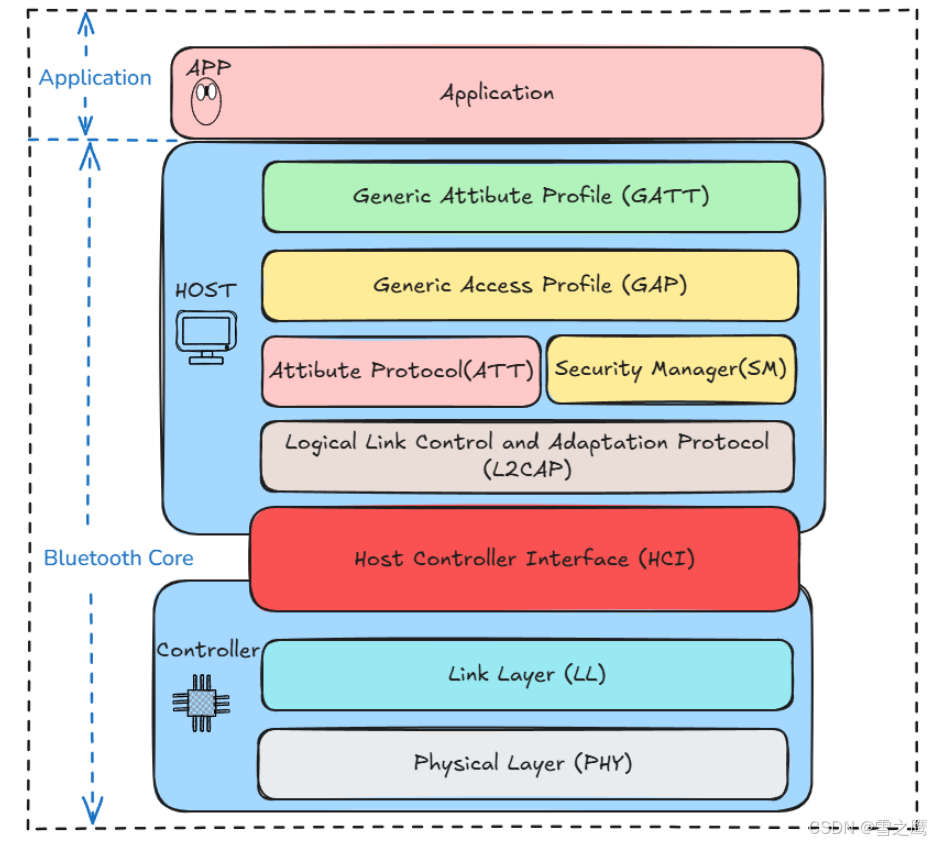

BLE协议栈：
在这里插入图片描述
目前的BLE方案主要分为三种，对应不同的应用场景：

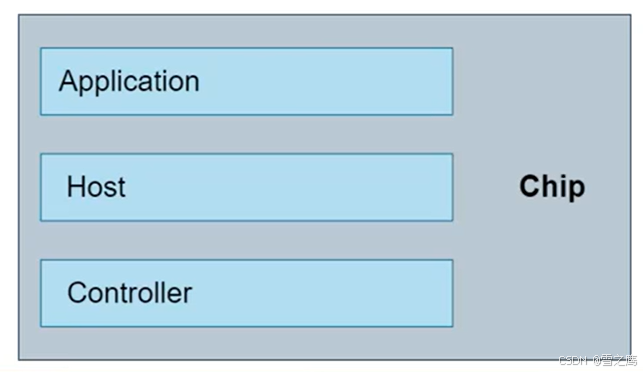

单芯片方案

app，host和controller全部集成在同一个芯片上，比如ESP32
在这里插入图片描述

双芯片方案

双芯片方案有两种结构：

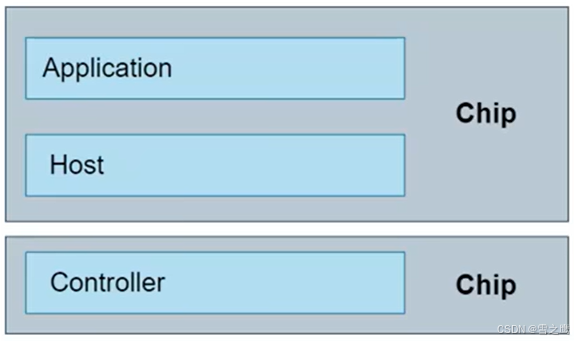

  1. app和host集成在一个芯片，控制器在另一个芯片，比如主控芯片采用am335x，rk3568等不带蓝牙控制器的SOC，为了使用蓝牙功能通过HCI接口（通常为USB或串口）与蓝牙模块通信，双芯片共同构成蓝牙协议栈

在这里插入图片描述

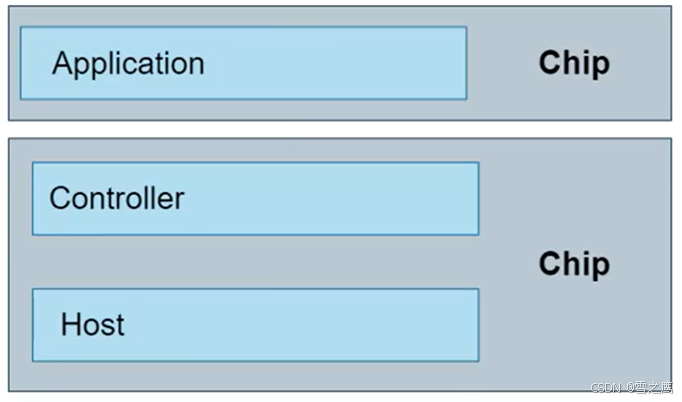

  1. app在一个芯片，host和controller集成在另一个芯片，比如蓝牙串口透传模块（主控和蓝牙模块通过串口连接，蓝牙模块通过SSP服务，将蓝牙数据从串口发送给主控）

在这里插入图片描述
参考：BLE协议栈讲解
