华为 OSPF基本配置

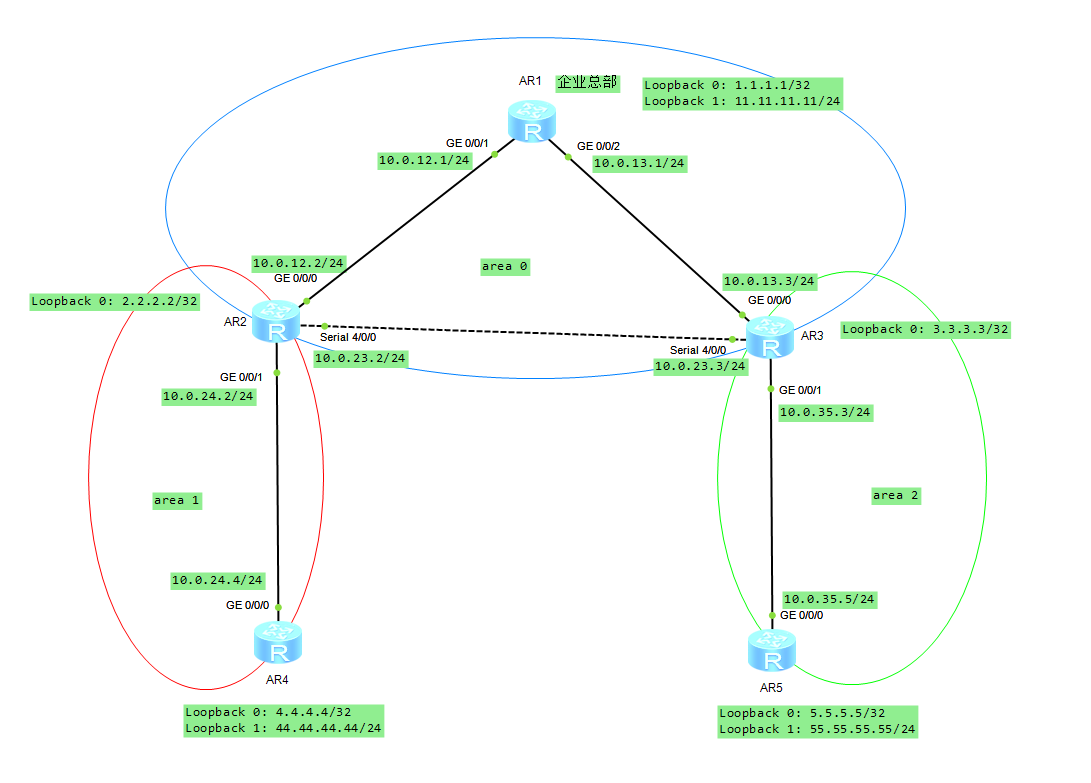

网络图：

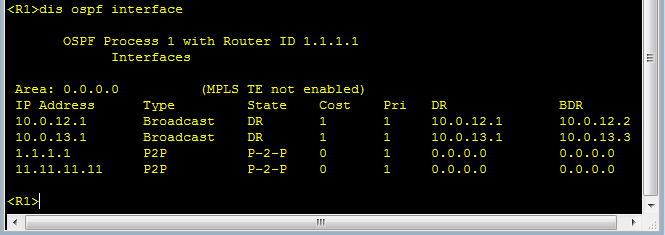

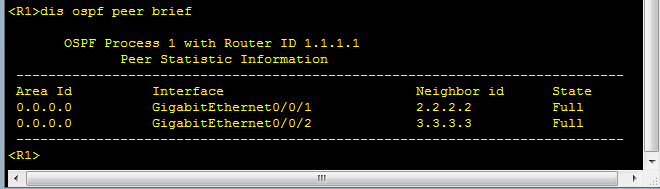

在R1上查看DR/BDR的选举情况：

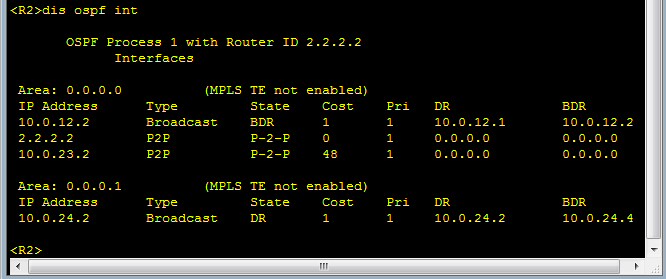

 在R2上查看DR/BDR的选举情况：



 手动改变R1的g0/0/1的优先级，使其值 为 2：





重新启动R1的OSPF进程，再次查看DR和BDR:

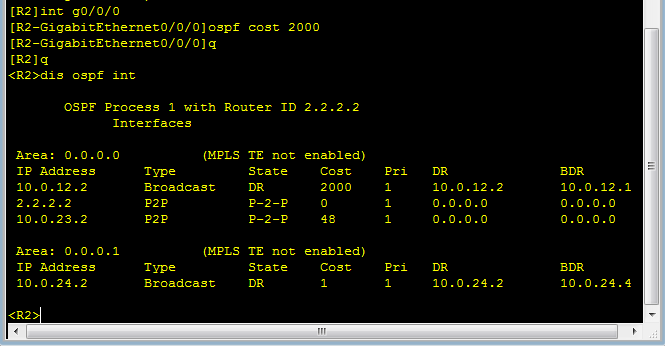

修改R2上的g0/0/0的开销值cost值：使其为2000

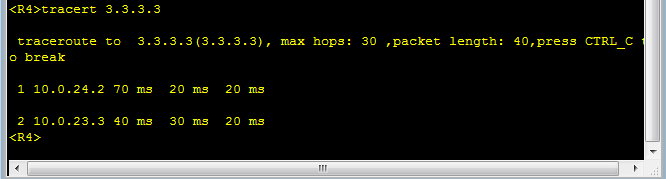

此时，在R4路由器上跟踪R3:  跟踪结果为数据包经过串行接口





 在R1上配置认证功能：

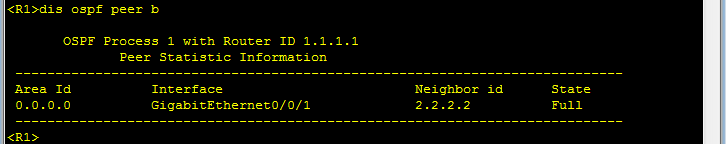

 一旦配置了认证，如果R2,R3没有认证，R1不能查看R2和R3的邻居情况，如下图，



 除非R2和R3也配置相同的认证。
