12.18

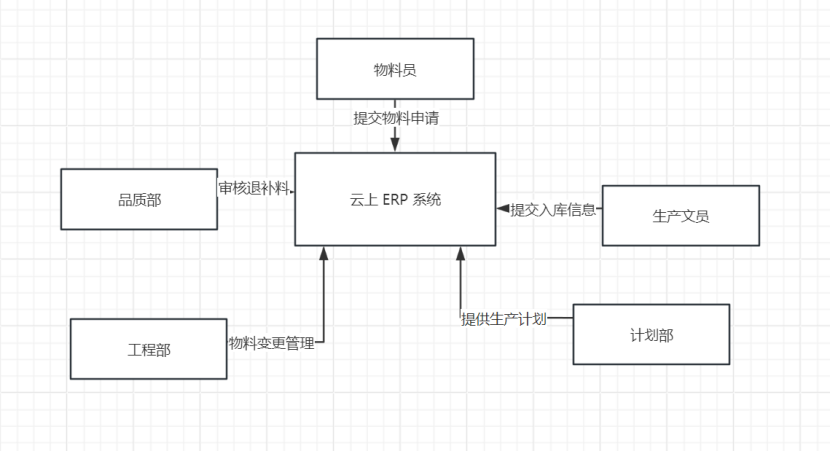

（1）根据上述描述，绘制系统工作上下范围图







（2）绘制系统业务流程图。（15 分）

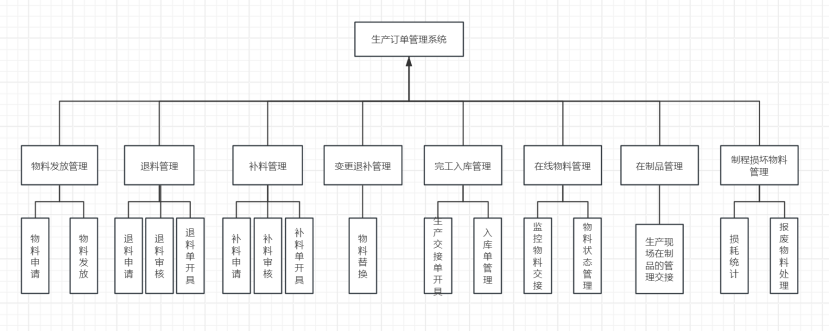

（1）绘制系统的功能结构图。（10 分）







（2）根据上述描述，绘制完整的数据流图。（10 分）

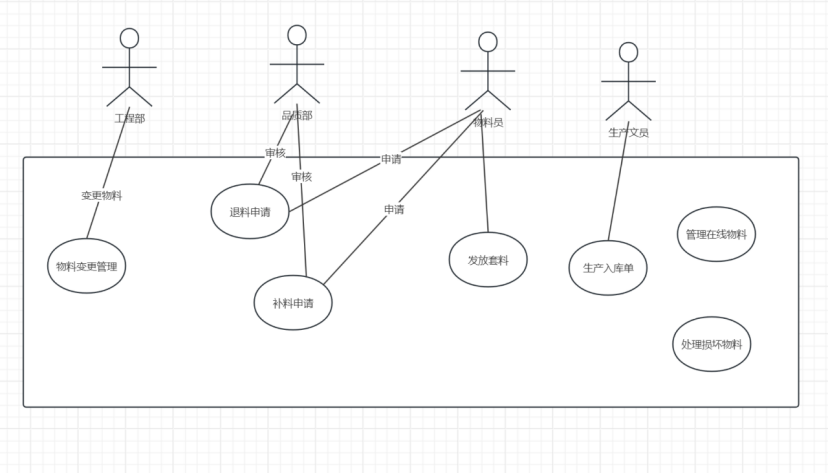

（1）绘制系统顶层用例图。（10 分）

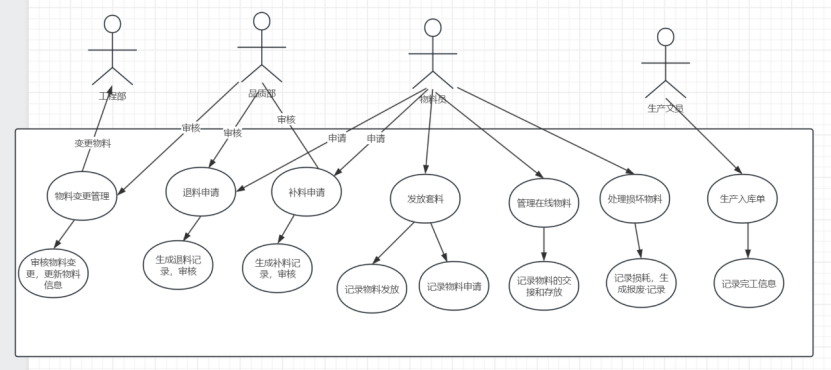

2）绘制系统细化完整用例图。（10 分）









3）分析系统类模型，找出类之间的关系并画出类图。（10 分）









1）根据类图，用源代码定义类的变量和方法名（具体的方法体不用

写）；（10 分）



// 物料员类

public class MaterialHandler {

    // 属性定义

    private String name;       // 姓名

    private String employeeId; // 员工编号



    // 方法定义

    public void submitReturnRequest() {

        // 提交退料申请

    }



    public void submitSupplementRequest() {

        // 提交补料申请

    }



    public void submitInventoryInfo() {

        // 提交入库信息

    }

}



// 品质部类

public class QualityControl {

    // 属性定义

    private String departmentName; // 部门名称



    // 方法定义

    public void auditReturn() {

        // 审核退料

    }



    public void auditSupplement() {

        // 审核补料

    }

}



// 工程部类

public class Engineering {

    // 属性定义

    private String departmentName; // 部门名称



    // 方法定义

    public void changeMaterial() {

        // 变更物料

    }

}



// 生产文员类

public class ProductionClerk {

    // 属性定义

    private String name;       // 姓名

    private String employeeId; // 员工编号



    // 方法定义

    public void submitInventoryInfo() {

        // 提交入库信息

    }

}



// 物料变更类

public class MaterialChange {

    // 属性定义

    private String materialId;   // 物料ID

    private String changeType;    // 变更类型

    private Date changeDate;      // 变更日期



    // 方法定义

    public void recordChange() {

        // 记录变更

    }

}



// 退料类

public class ReturnMaterial {

    // 属性定义

    private String returnId;     // 退料ID

    private String materialId;    // 物料ID

    private int quantity;         // 数量

    private Date requestDate;     // 申请日期



    // 方法定义

    public void processReturnRequest() {

        // 处理退料申请

    }

}



// 补料类

public class SupplementMaterial {

    // 属性定义

    private String supplementId;   // 补料ID

    private String materialId;      // 物料ID

    private int quantity;           // 数量

    private Date requestDate;       // 申请日期



    // 方法定义

    public void processSupplementRequest() {

        // 处理补料申请

    }

}



// 入库类

public class Inventory {

    // 属性定义

    private String inventoryId;    // 入库ID

    private String materialId;      // 物料ID

    private int quantity;           // 数量

    private Date inventoryDate;     // 入库日期



    // 方法定义

    public void generateInventoryRecord() {

        // 生成入库单

    }

}



// 损耗类

public class Loss {

    // 属性定义

    private String lossId;         // 损耗ID

    private String materialId;      // 物料ID

    private int quantity;           // 数量

    private Date lossDate;          // 损失日期



    // 方法定义

    public void recordLoss() {

        // 记录损耗

    }

}
