圈圈.第10章.过滤驱动_实验记录（20181218）

1、环境

　　1.1、驱动编译：XP（VMWARE）

　　1.2、Keil：Win7x64

　　1.2、实验机：XP（笔记本[ 真实物理机 ]）

2、代码：

　　2.1、过滤驱动使用的是 第10章 的代码

　　2.2、（1）USB模块的代码 用的是 第4章 的代码（我使用 未带鼠标功能的代码：[ UsbKeyboard__ZC_forChapter10 ]）

　　　　（2）访问HID设备的应用程序是 第5章 的代码（我使用的是 [ MyUsbHidTestApp__ZC_forChapter10 ]）

3、疑问：

　3.1、关于GUID，搜索了 圈圈 的源码，貌似里面没有指定 GUID的部分... 那么 XP中注册表里面的 GUID（{4D36E96F-E325-11CE-BFC1-08002BE10318} 和 {745A17A0-74D3-11D0-B6FE-00A0C90F57DA}）是怎么回事？是固定的吗？

　　ZC：比较了一下，貌似 HKLM\SYSTEM\CurrentControlSet\Enum\HID 中的 项：
　　ZC：　　如果 "Class"为"Mouse"，则 "Driver"就是"{4D36E96F-E325-11CE-BFC1-08002BE10318}"
　　ZC：　　若"Class"为"HIDClass"，则 "Driver"就是"{745A17A0-74D3-11D0-B6FE-00A0C90F57DA}"
　　ZC：　　可能就是固定的...

　3.2、第4章的代码 说是 "USB键盘"为何 HKLM\SYSTEM\CurrentControlSet\Enum\USB\Vid_8888&Pid_0002 中的 项"2018-07-12"里面的 "Class"是"HIDClass"？而非KeyBoard之类的？就是这么表示的么？没有 "Class"是"KeyBoard"的这种写法么？

　3.3、我的代码（UsbKeyboard__ZC_forChapter10），在 安装到 USB模块后 XP的设备管理器中 没有出现 "键盘-->HID Keyboard Drvice"。

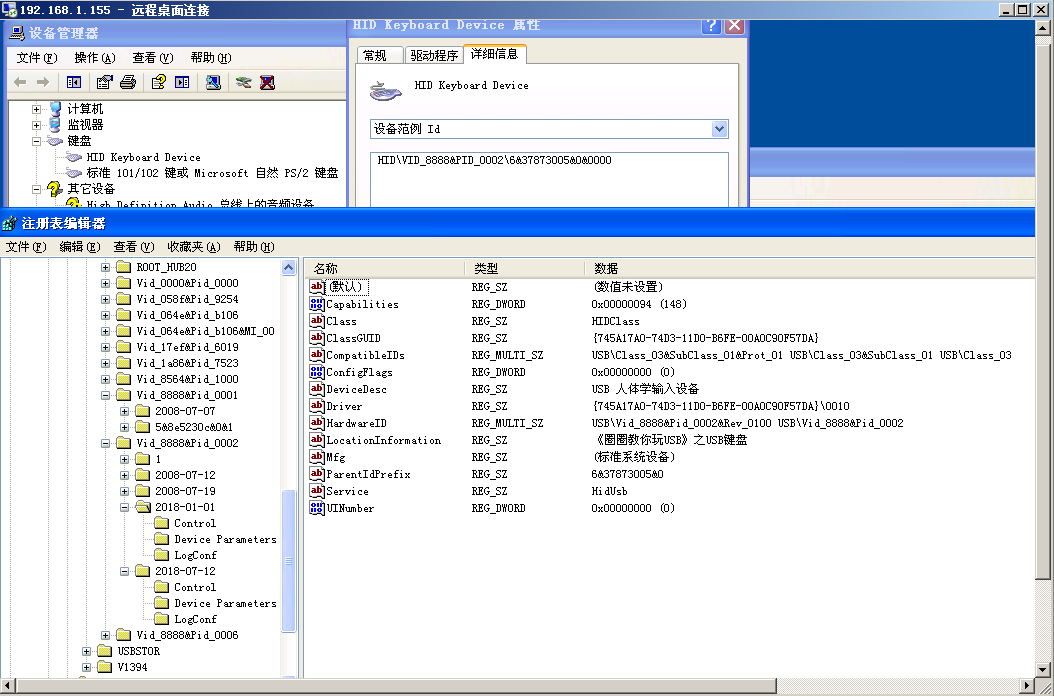

　　（1）于是 尝试 使用 圈圈 的随书光盘里面的代码（我复制过来后为"E:\Project_Keil\UsbKeyboard__QQ"），安装后，发现  XP的设备管理器中 出现了 "键盘-->HID Keyboard Drvice"，Regedit 中的信息为 "HKLM\SYSTEM\CurrentControlSet\Enum\USB\Vid_8888&Pid_0002\2018-01-01"（这里是∵ 我将源码中的"SerialNumberStringDescriptor" 修改为"2018-01-01"了），截图为：

　　　　ZC：圈圈的代码（UsbKeyboard__QQ） 和 我的代码（UsbKeyboard__ZC_forChapter10），哪里不同？导致我的代码 出不来 "XP设备管理器-->键盘-->HID Keyboard Drvice"？ 得 好好的看看

　　

　　　　这里的 "Class"为"HIDClass"

　　　（1.1）、然后 看到 "HKLM\SYSTEM\CurrentControlSet\Enum\HID\Vid_8888&Pid_0002\6&37873005&0&0000"，里面的  "Class"为"Keyboard"

4、

5、过滤驱动的 安装过程

　　5.1、（PDF.P309[书.P296]）

   注意 被安装过滤驱动的设备是一个“USB人体学输入设备”，它的硬件ID开头为USB。
   而原来的键盘是由该“USB人体学输入设备”产生的，它的硬件ID以HID开头。
   安装过滤驱动之后的“HID兼容设备”也是由这个“USB人体学输入设备”产生的，硬件ID也是以HID开头。
   “USB人体学输入设备”和“HID兼容设备”的安装类GUID都为{745A17A0-74D3-11D0-B6FE-00A0C90F57DA}，通过硬件ID可以区分它们。
   而键盘设备的安装类GUID为{4D36E96F-E325-11CE-BFC1-08002BE10318}可以与“HID兼容设备”。

　　　　ZC：这里 不知道 在说什么... 参看 书中 图10.6.1、图10.6.2。

　　5.2、书P292(PDF.P305)最底部：

    另外，由于该过滤驱动修改了报告描述符应用集合的用途，导致最终产生的设备不一样（原来为键盘设备，安装过滤驱动后变成了HID兼容设备），
需要先将原来的驱动卸载掉，然后才能安装过滤驱动；否则系统会不知道这个驱动，还是使用以前的驱动，也就是说，并不会出现新的硬件。
    如果这是强行将设备拔下，还会导致系统死机。
    安装过滤驱动后还需要重新启动设备，主机才后悔识别到新硬件。

　　　ZC：怎么个顺序？有点不明白了...

　　5.3、步骤：

　　　（1）、复制驱动文件，就是将驱动文件 复制到 系统目录

　　　（2）、卸载旧的键盘驱动

　　　　... ...



6、测试

　　6.1、没安装 过滤驱动时，操作MyUsbHidTestApp.exe 的现象 （见 PDF.P310 中的解说[书.P297]）

开始查找设备 (14:25:27)
设备已经找到 (14:25:27)
读访问打开设备失败 (14:25:27)
写访问打开设备成功 (14:25:27)
无效的读报告句柄，可能是打开设备时失败 (14:25:27)
// ZC: 这一行是我加的，上半部分是 点击按钮"打开设备"时输出的信息，下半部分是 点击按钮"关闭设备"是输出的信息
发送输出报告9字节 (14:25:33)
00 00 00 00 00 00 00 00 00
发送失败，错误代码：1 (14:25:33)
该设备不支持WriteFile函数。
关闭设备 (14:25:33)
