瞬变抑制二极管P6KE12CA/DO-15封装系列

　　东沃电子推出的P6KE12CA系列属于直插TVS瞬态抑制二极管，可靠稳定，DO-15封装形式，脉冲功率为600 W，工作电压达到10.2V，同时通过无铅认证，符合ROHS，具有优良的钳位能力与超低漏电的优势，同时体积小，寿命长，响应时间快等，应用广泛，例如我们生活中常见的电脑领域，手机领域，电视机领域，轮船领域等等，都有P6KE系列的身影。

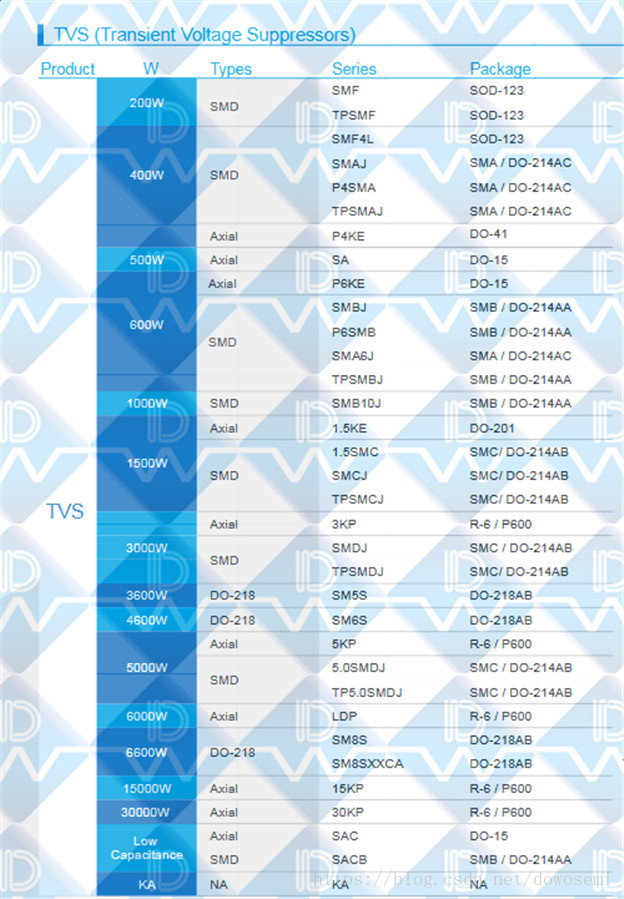

　　P6KE系列热门型号列表：

　　P6KE6.8A/CA、P6KE7.5A/CA、P6KE8.2A/CA、P6KE9.1A/CA、P6KE10A/CA、P6KE11A/CA、P6KE12A/CA、P6KE13A/CA、P6KE15A/CA、P6KE16A/CA、P6KE18A/CA、P6KE20A/CA、P6KE22A/CA、P6KE24A/CA、P6KE27A/CA、P6KE30A/CA、P6KE33A/CA、P6KE36A/CA、P6KE39A/CA、P6KE43A/CA、P6KE47A/CA、P6KE51A/CA、P6KE56A/CA、P6KE62A/CA、P6KE68A/CA、P6KE75A/CA、P6KE82A/CA、P6KE91A/CA、P6KE100A/CA、P6KE110A/CA、P6KE120A/CA、P6KE130A/CA、P6KE150A/CA、P6KE160A/CA、P6KE170A/CA、P6KE180A/CA、P6KE200A/CA、P6KE220A/CA、P6KE250A/CA、P6KE300A/CA、P6KE350A/CA、P6KE380A/CA、P6KE400A/CA、P6KE440A/CA、P6KE440A/CA、P6KE500A/CA、P6KE520A/CA、P6KE550A/CA、P6KE600A/CA、

　　TVS二级管选型攻略：

　　第一点就是要确定这个被保护电路的最大直流或者是连续工作电压和电路的额定电压和最高的电压限制。

　　第二点被保护电路的最大工作电压应该小于或者等于TVS二极管的额定反向关断电压。若选用的VWM太低，器件可能因反向漏电流太大或者进入雪崩。串行连接分电压，并行连接分电流。

　　第三点被保护电路的损坏电压应该大于TVS二极管的最大箝位电压VC。

　　第四点在规定的脉冲持续时间内，TVS二极管的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定了最大箝位电压后，其瞬态浪涌电流应该小于峰值脉冲电流。

　　第五点，对于数据接口电路的保护，还必须注意选取具有合适电容C的TVS瞬变二极管器件。

　　第六点根据用途选用TVS瞬变二极管的极性及封装结构。交流电路选用双极性TVS瞬变二极管较为合理;多线保护选用TVS瞬变二极管阵列更为有利。

　　第七点需要考虑温度条件，瞬态电压抑制器可以在-55~+150℃之间工作。如果需要TVS二极管在一个变化的温度工作，反向的漏电流是随着增大;TVS二极管温度增加会导致功耗下降，击穿电压也会随之增加。所以，必须要考虑温度变化对其特性的影响。

　　以上就是关于P6KE12CA系列TVS二极管的详细介绍了。想要了解更多关于电子元件的相关知识，可以点击关注小编哈，每天持续更新分享，一起探讨电子技术交流。
