保护模式（段寄存器介绍1）

保护模式简介

CPU分为实模式、保护模式、虚拟8086模式，大多数操作系统运行在保护模式下。

• 保护模式具有两个特点：段、页、保护模式真正保护的是数据结构、寄存器、指令。
• 实模式：16位汇编，访问的都是物理地址，非常危险。
• 保护模式：保护的是对内存的访问，相对实模式安全。段层保护，页层面保护。

保护模式有:段的机制和页的机制参考书<intel白皮书第三卷>

什么是段寄存器？有哪些？（段的机制）

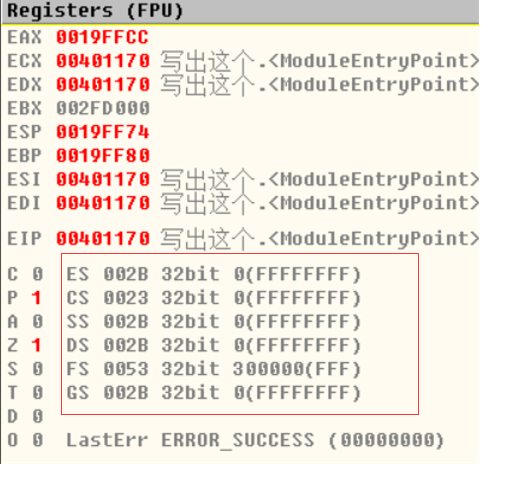

段寄存器共有8个：ES CS SS DS FS GS LDTR TR 共8个 OD可见6个，但GS段寄存器windows并没有使用(32位下)
如果运行在实模式下，则只有前四个有用。
如果是64位，则使用GS而不是FS。
当我们用汇编读写某一个地址时，比如：mov dword ptr ds：[0x123456],eax
其实我们真正读写的地址是：ds.base+0x123456

当执行一条指令时，真正执行的是cs.base+EIP处的指令。
当去访问堆栈时。真正访问的是ss.base+Addr地址

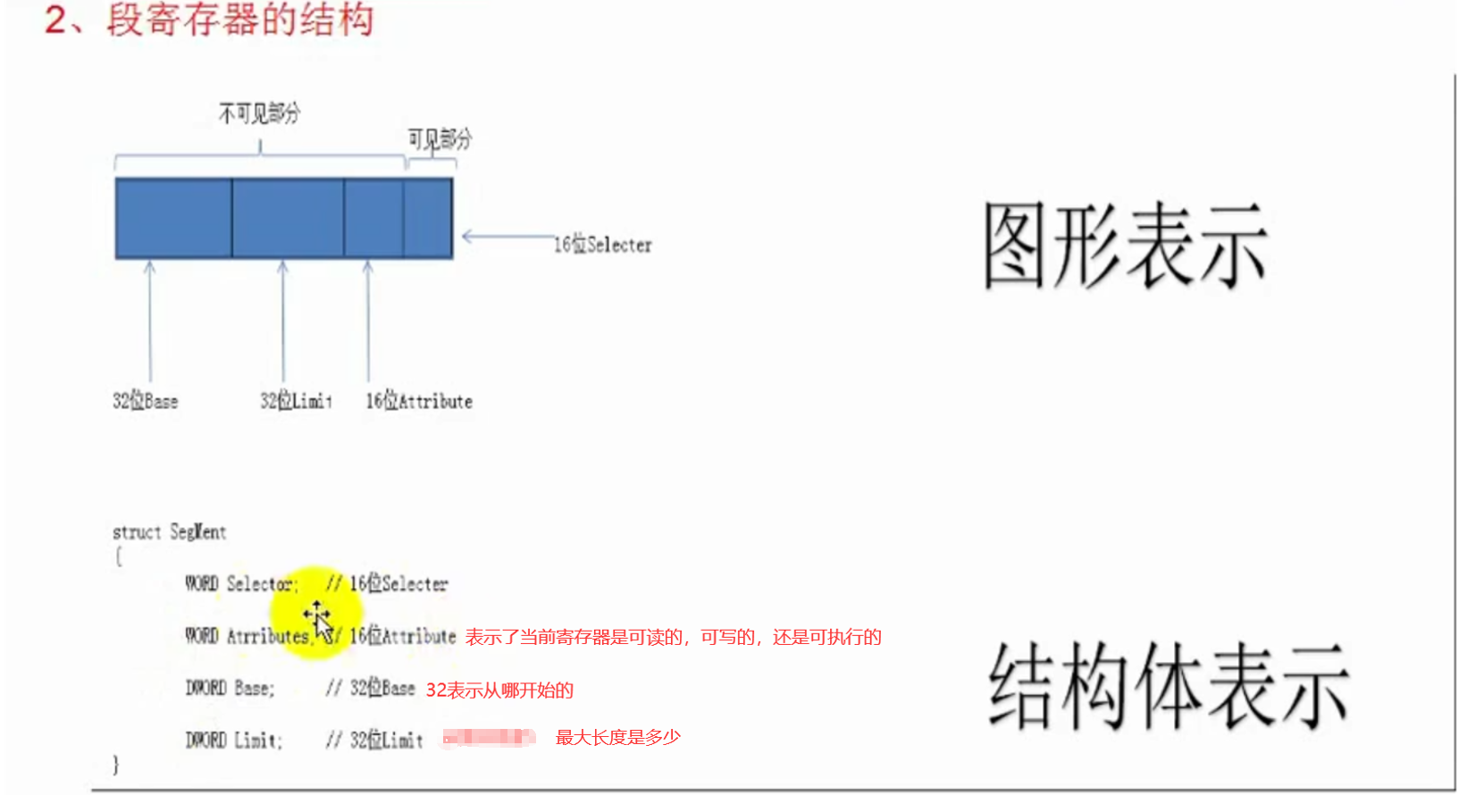

段寄存器结构：共96位，16位可见，80位不可见，可见部分位Selector成员(选择子)

段寄存器的结构

段寄存器属性的探测：

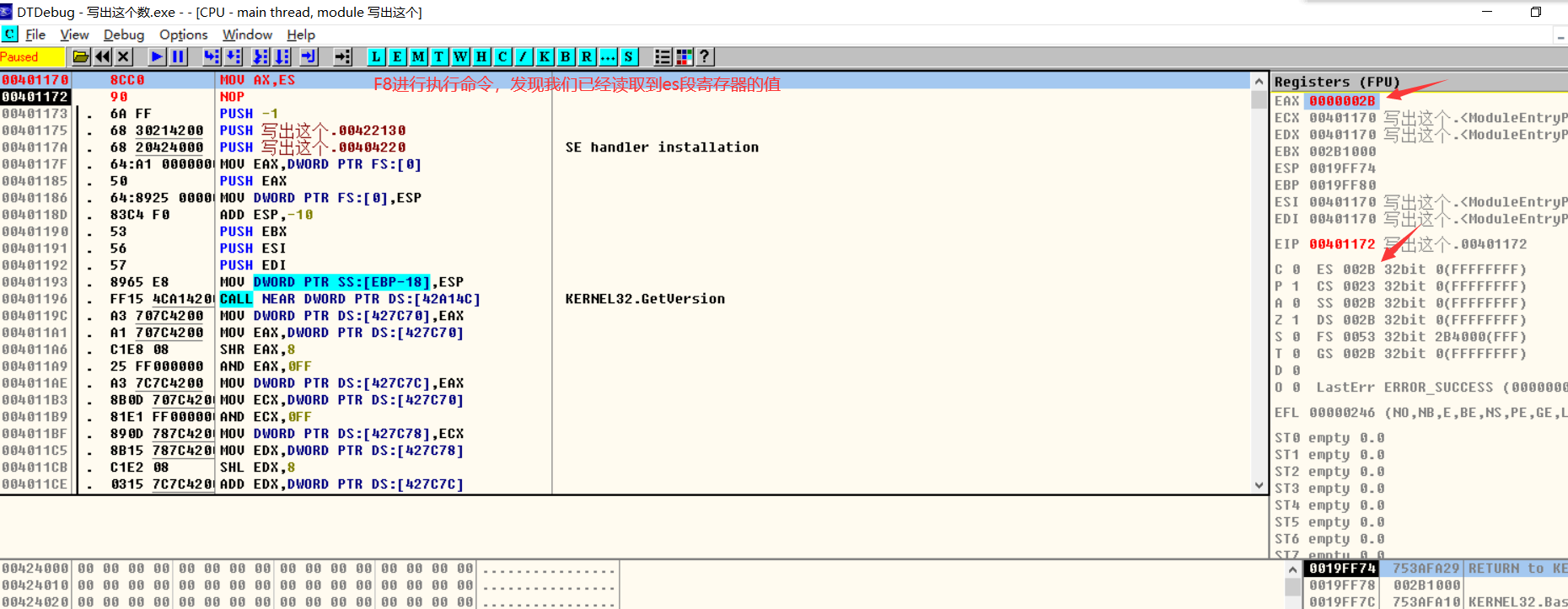

我们已经读取到es得可见部分16位：

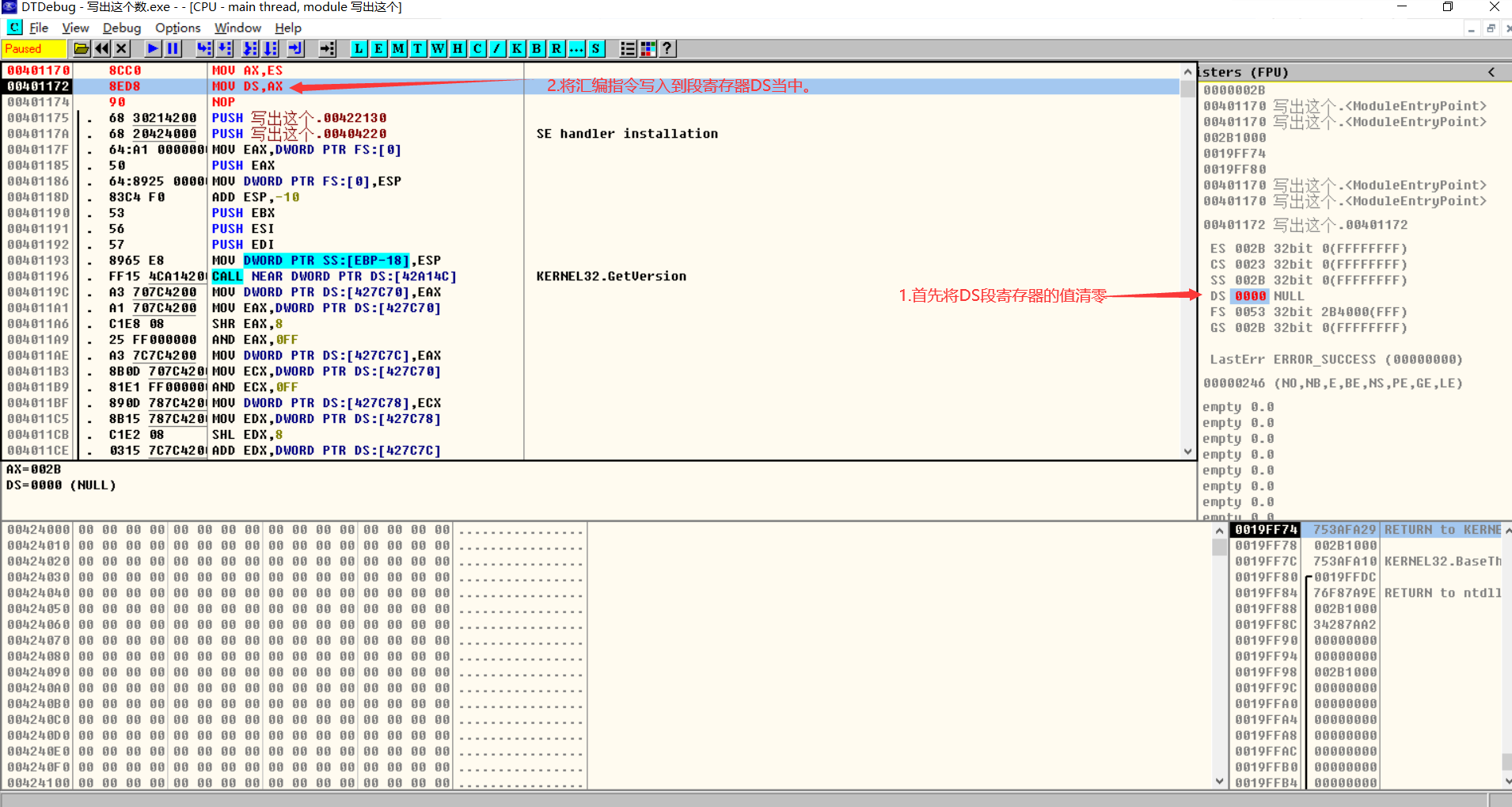

将ax值写入一个段寄存器 注意我们写一个段寄存器写的是96位以后会论证的

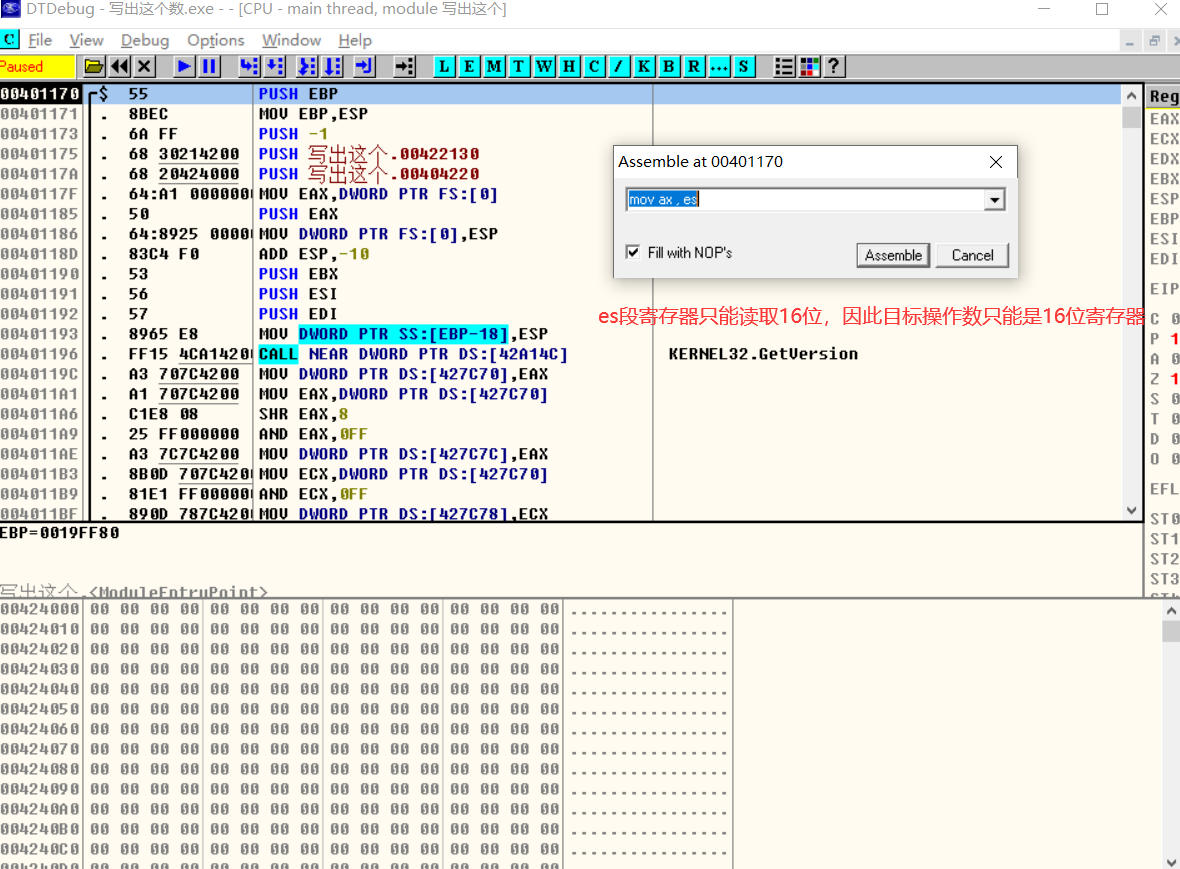

读段寄存器：mov ax,es 只能读16位(可见部分)

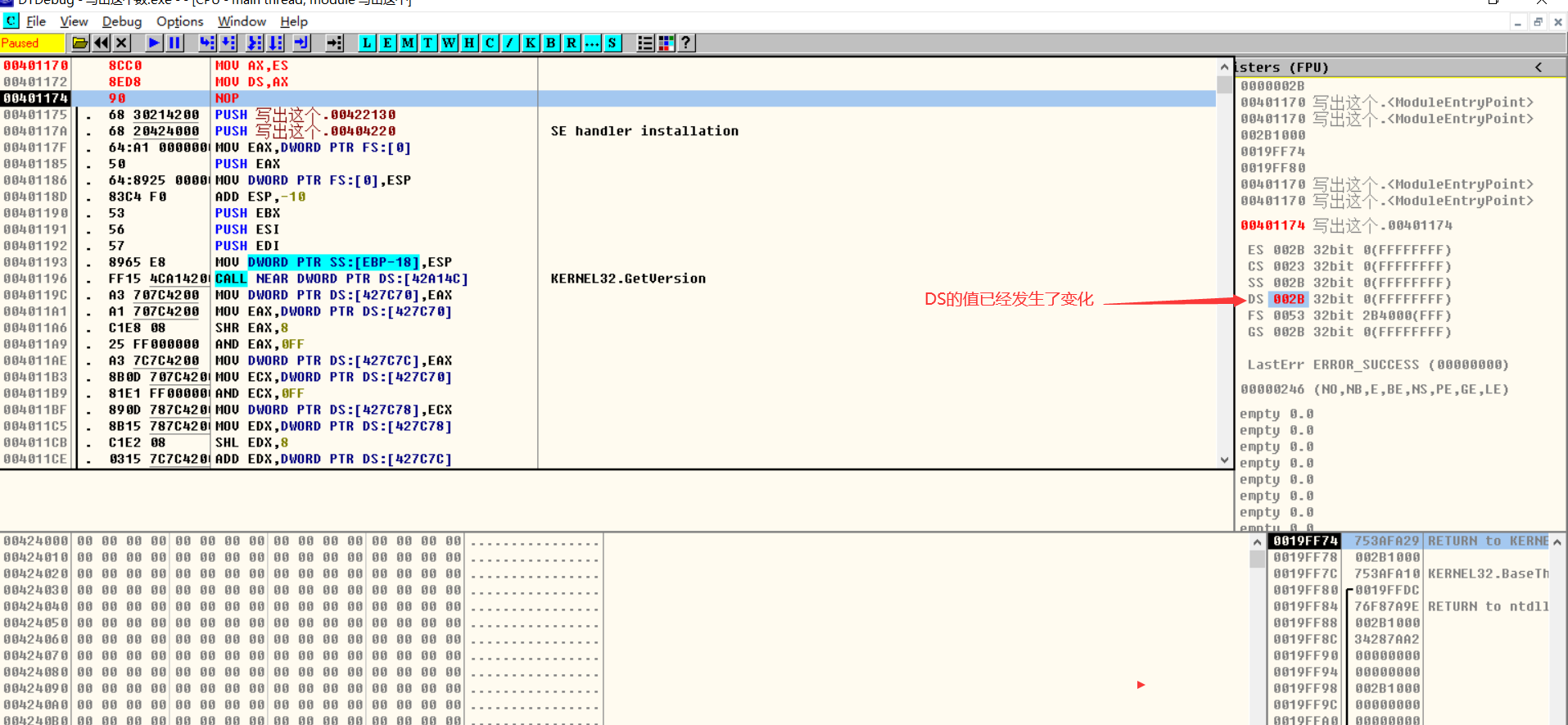

写段寄存器：mov ds,ax 写了96位的。
段寄存器可以用mov指令读写，但是LDTR和TR除外。

ES:002B
002B 换成二进制 0000 0000 0010 1011  后三位是有含义的其中后面两位是代表RPL
一共有两张表LDTR GDT LDT不能单独的存在只能嵌套在GDT中 LDT有多张
段描述符的位置 =  gdt首地址 +4 * 8
r gdtr 用来查看gdtr的地址

保护模式特权级别DPL,RPL,CPL之间的联系和区别

CPL:是当前进程的权限级别(Current Privilege Level)，是当前正在执行的代码所在的段的特权级，存在于cs寄存器的低两位
RPL:说明的是进程对段访问的请求权限(Request Privilege Level),是对于段选择子而言的，每个段选择子都有自己的RPL，它说明的是进程对段访问的请求权限，有点像函数参数。而且RPL对每个段来说不是固定的，两次访问同一段时的RPL可以不同。RPL可能削弱CPL的作用，例如当前CPL=0的进程要访问一个数据段，它把段选择符的RPL设为3，这样虽然它对该段仍然只有特权为3的访问权限。
DPL存储在段描述符中，规定访问该段的权限级别(Descriptor Privilege Level)，每个段的DPL固定。
当进程访问一个段时，需要进程特权级检查，一般要求DPL>=max{CPL,RPL}

总结及思考：

段寄存器只能看见16位，如何证明有96位呢？
写段寄存时,只给了16位，剩下的80位填什么
