PCIE Advanced Error Reporting

copy from PCIe 定位：链路问题定位方法 -- IC

1.2.看AER的状态寄存器

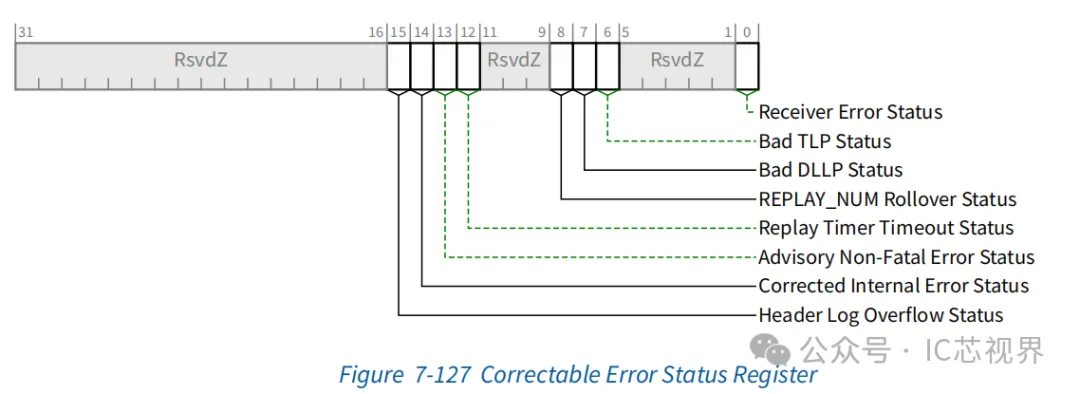

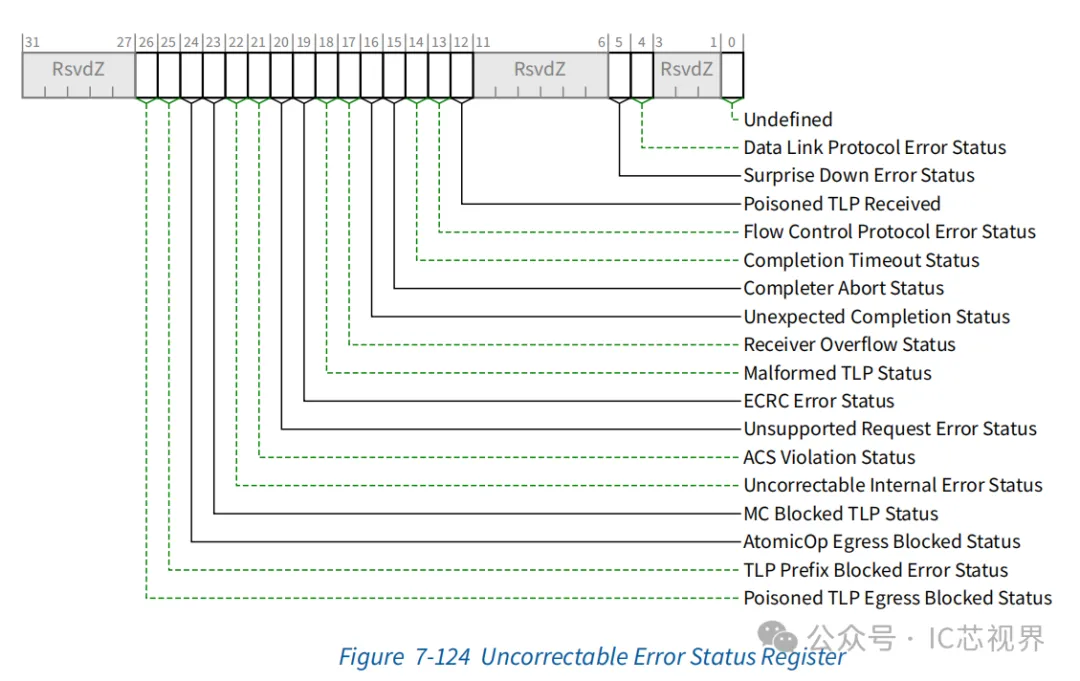

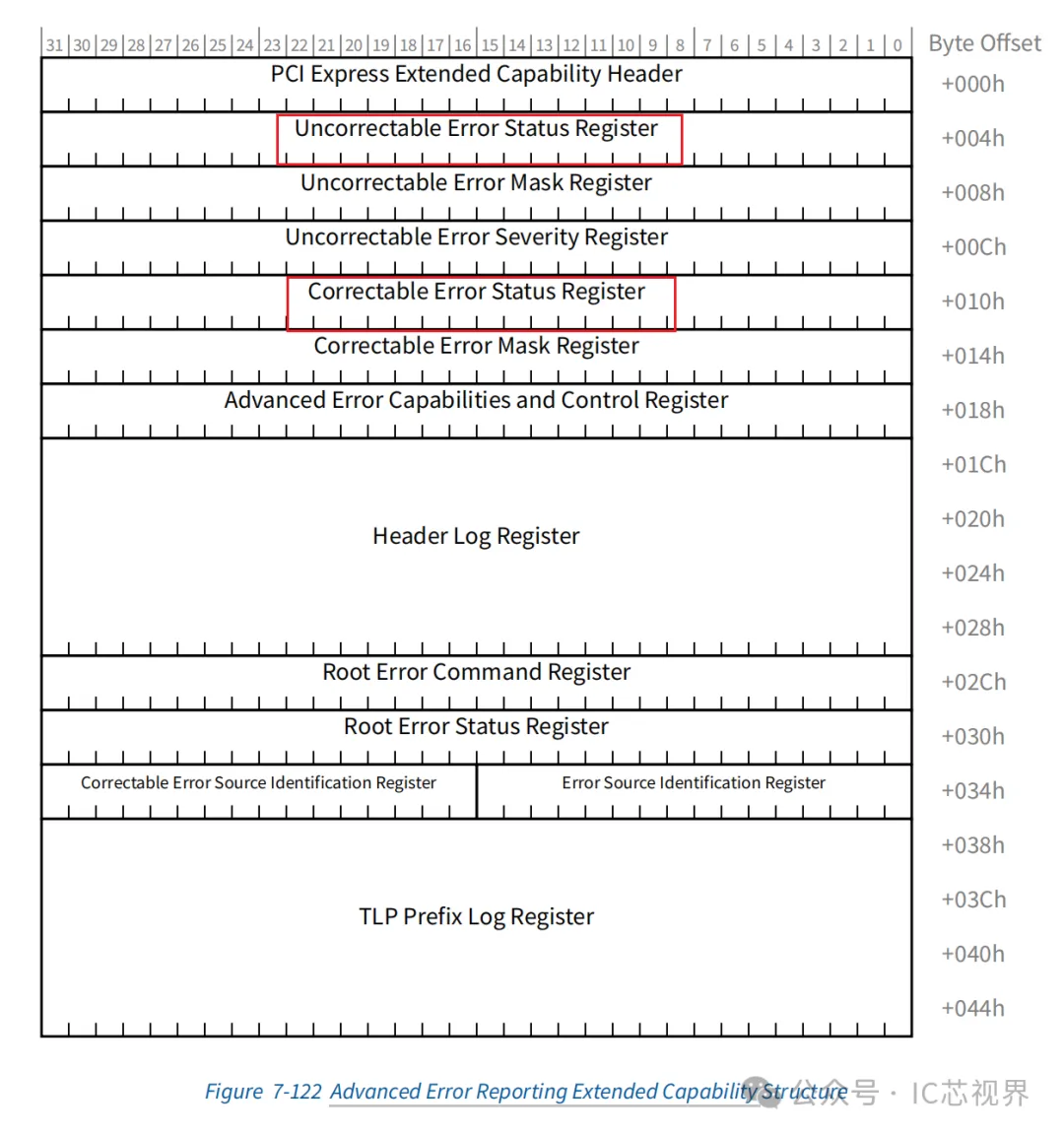

Advanced Error Reporting能够提供更详细的异常状态记录，可以重点看Uncorrectable Error Status Register（UESta） 和Correctable Error Status Register（CESta），UESta和CESta都提供了详细的错误分类，例如CESta就支持如下错误记录：

Receiver Error Status、

Bad TLP Status、

Bad DLLP Status、

REPLAY_NUM Rollover Status、

Replay Timer Timeout Status、

Advisory Non-Fatal Error Status、

Corrected Internal Error Status。









2.尝试调整lane数量，观察链路状态

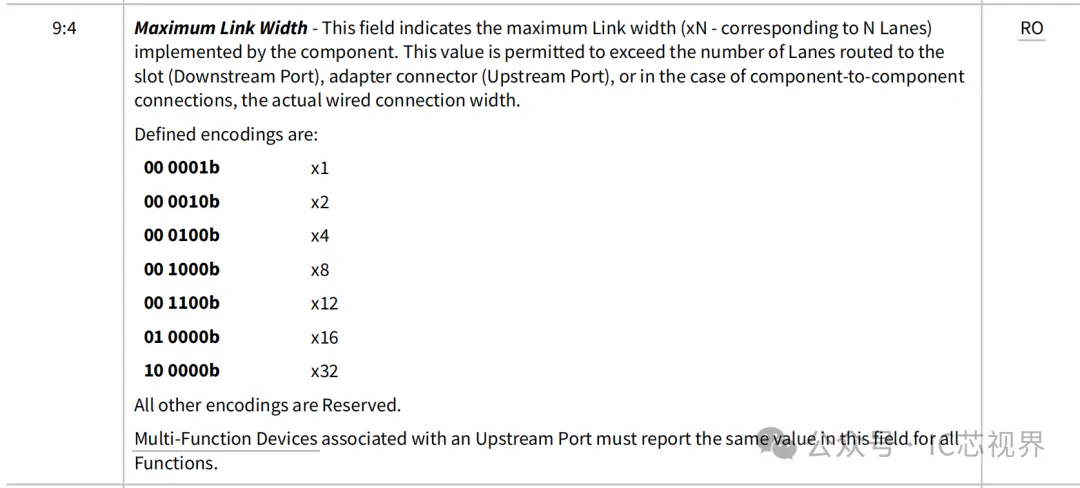

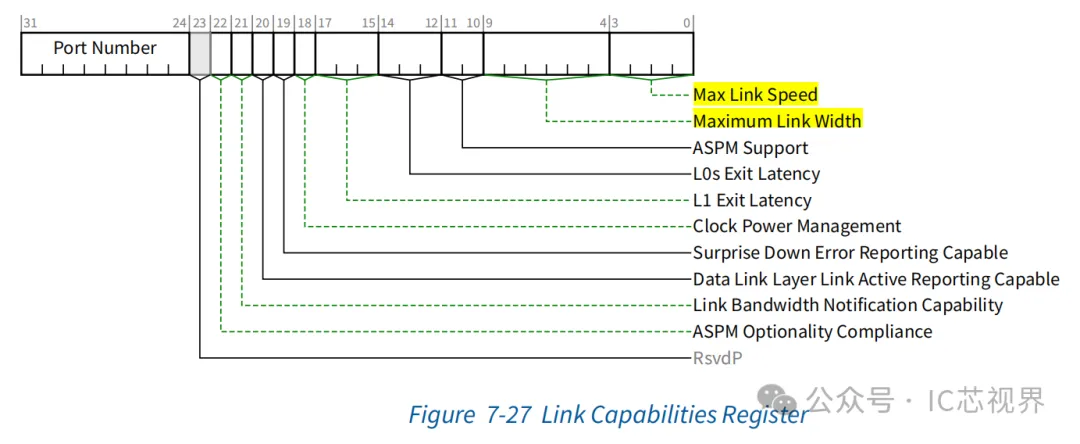

通过修改EP的配置调整LnkCap（Link Capabilities Register）的Maximum Link Width数值（主流的PCIe IP均支持此功能），观察在不同lane数量的情况下，链路是否稳定，例如x16、x8、x4、x2和x1。NOTE: 可以重点观察x16 --> x8 -->x16 两次跳变场景下的链路情况。

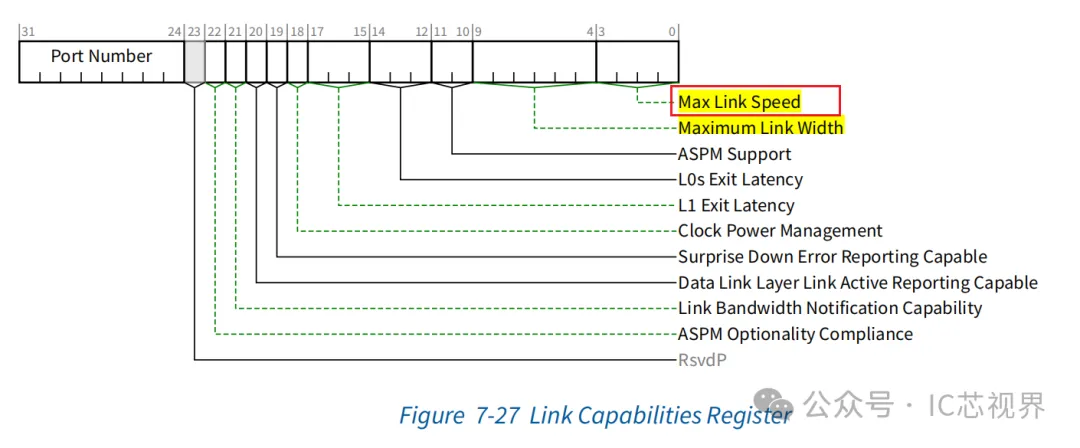

通过修改EP的配置调整LnkCap（Link Capabilities Register）的Max Link Speed数值（主流的PCIe IP均支持此功能），观察在不同速率的情况下，链路是否稳定，例如gen4、gen3、gen2、gen1。NOTE: 可以重点观察gen4--> gen3-->gen4两次跳变场景下的链路情况。
