基于VRRP的双机热备

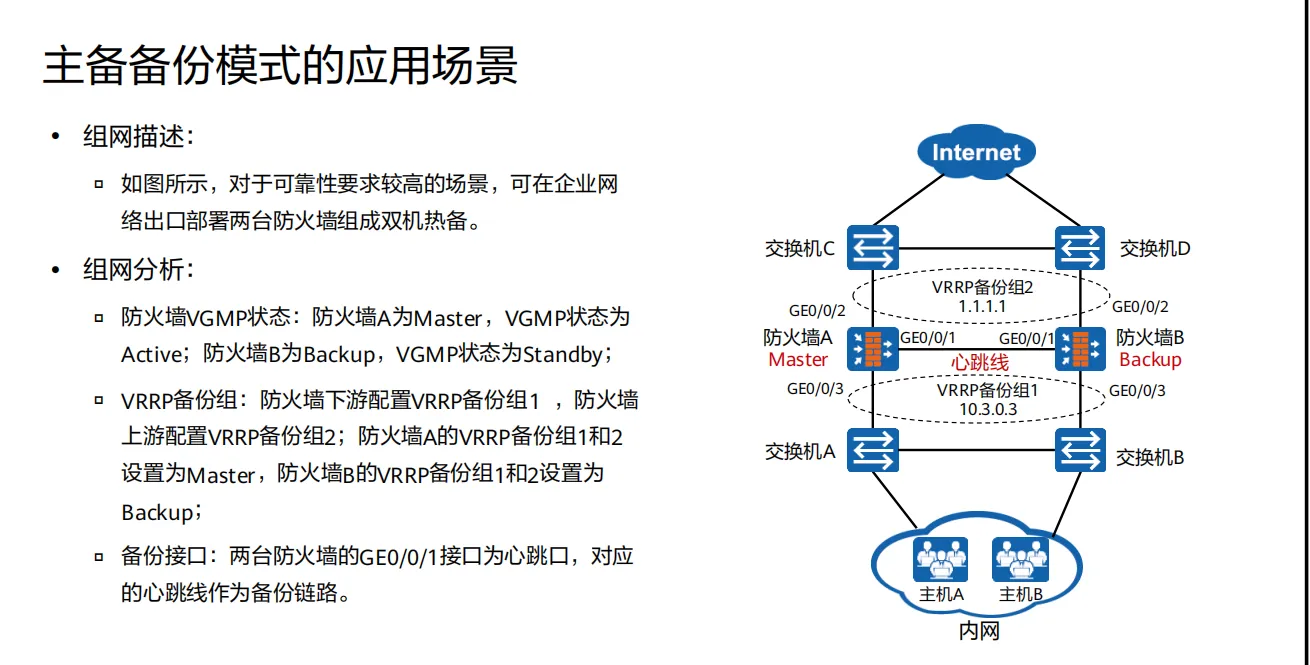

主备备份模式的应用场景





流量转发过程

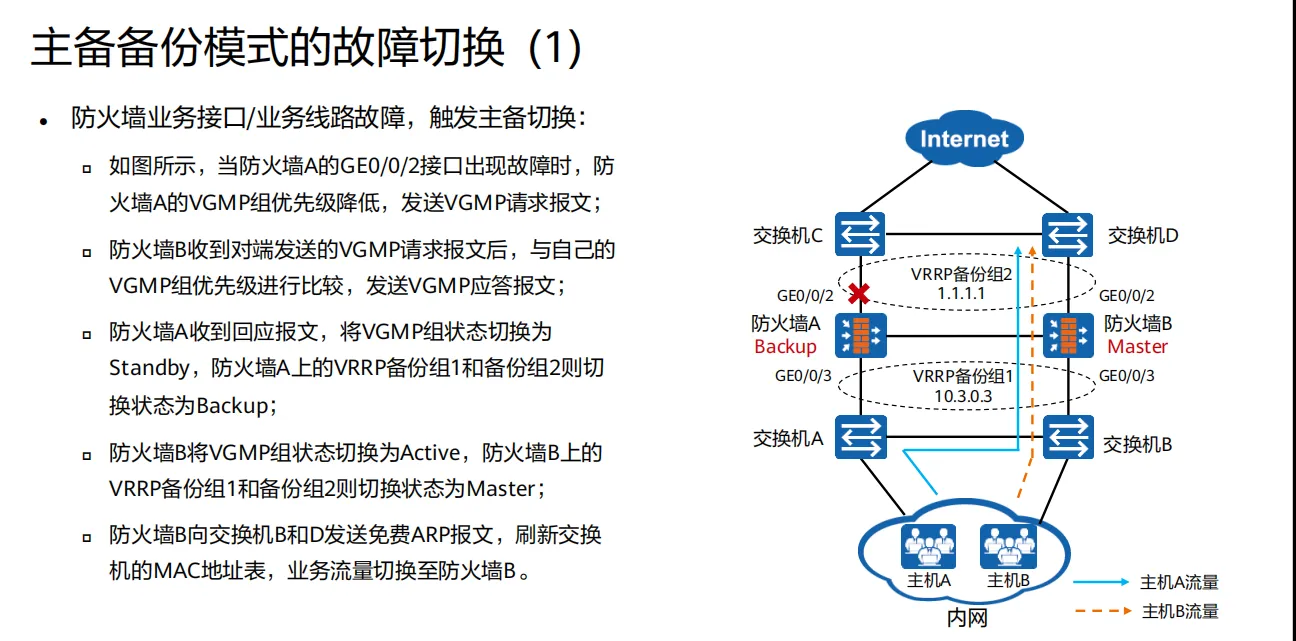

故障切换

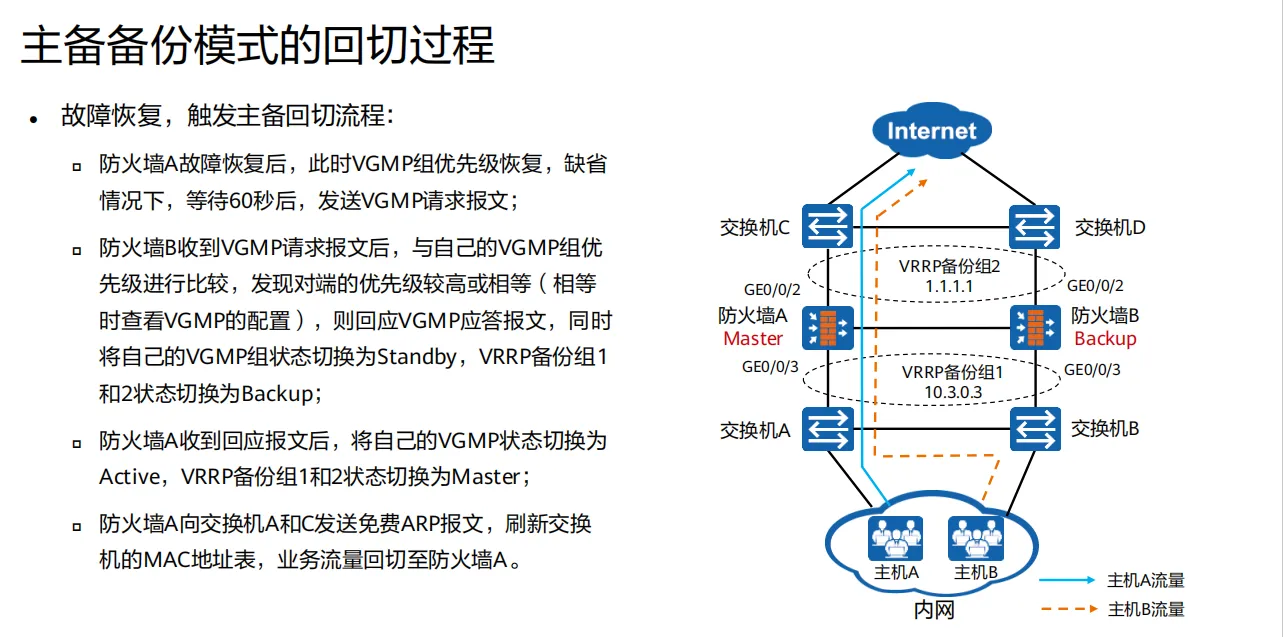

主备备份模式的回切过程

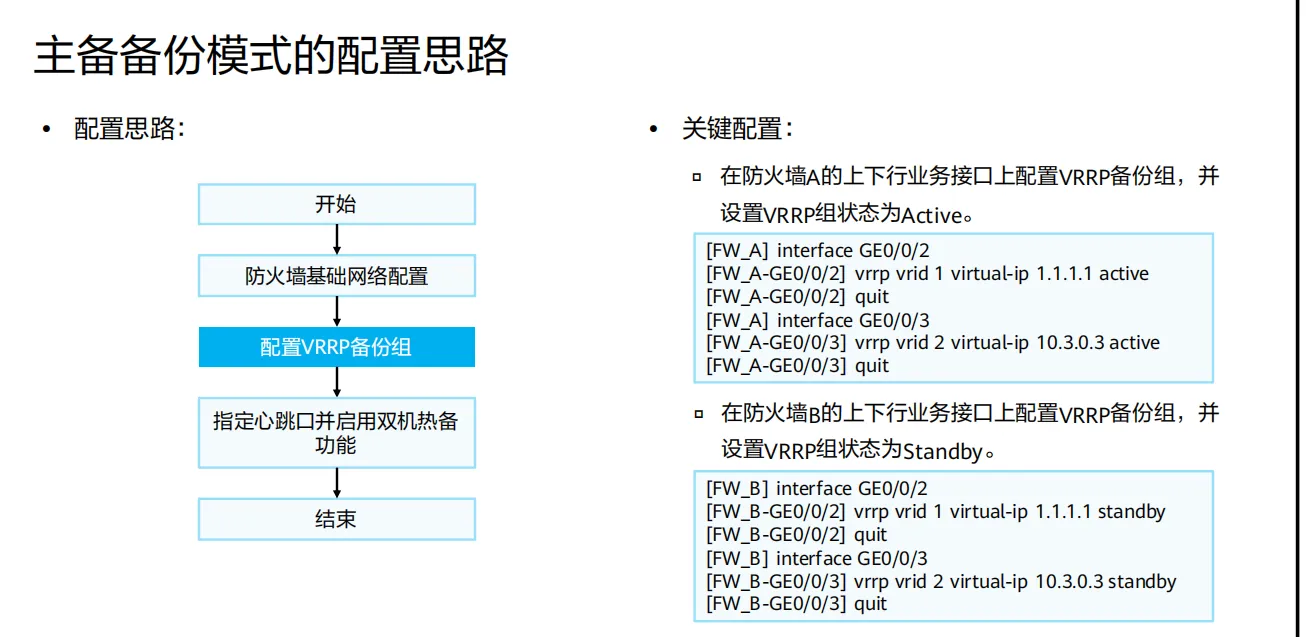

配置思路





负载分担模式的应用场景

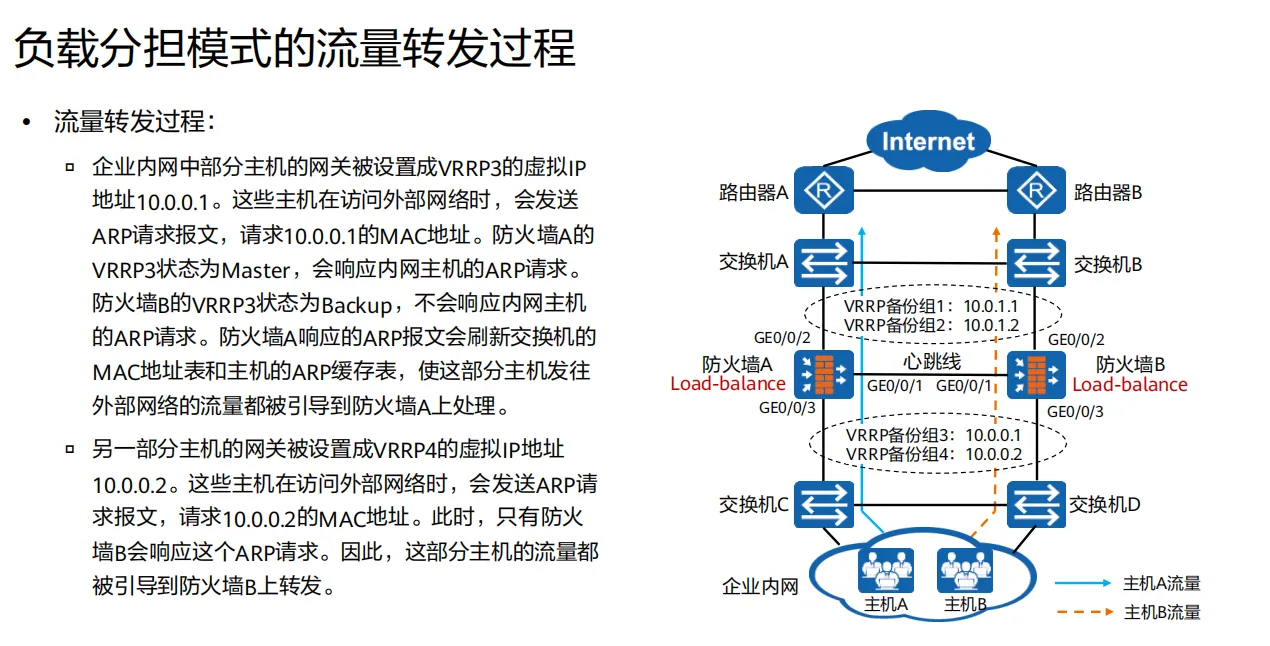

流量转发过程



同理，路由器A到内部网络路由的下一跳地址被设置成了VRRP备份组1的虚拟IP地址10.0.1.1，路由器R1发往内部网络的流量会被引导到防火墙A上处理。路由器B到内部网络路由的下一跳被设置成了VRRP备份组2的虚拟IP地址10.0.1.2，路由器B发往内部网络的流量会被引导到防火墙B上处理。

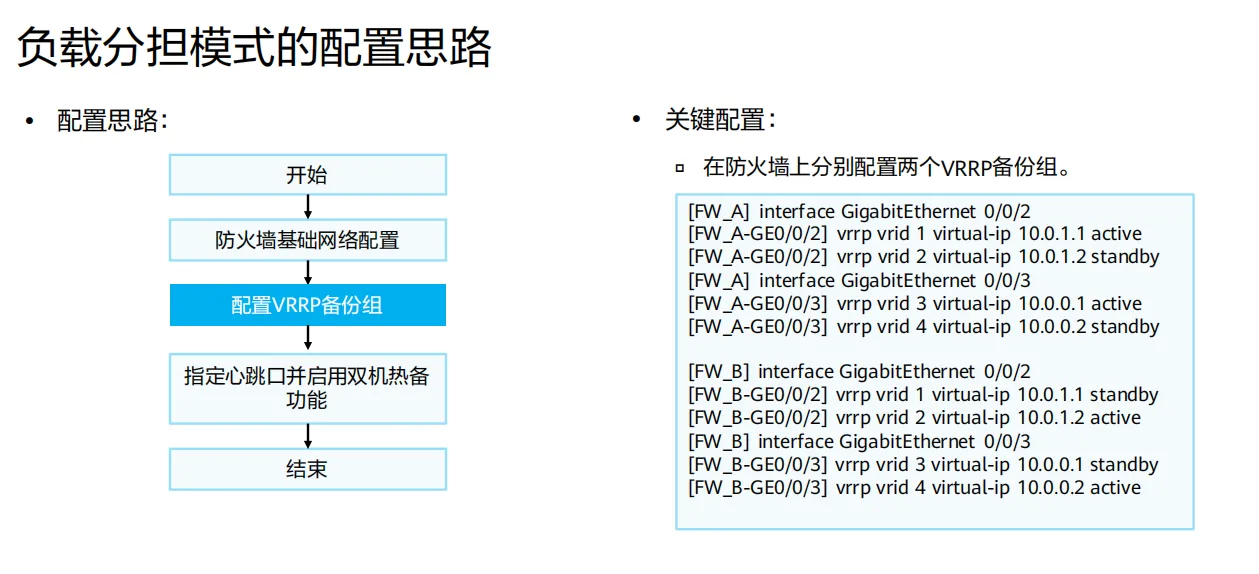

配置思路
