DLQ消息归档与监控系统设计文档

1. 文档概述

本文档描述了基于AWS服务的死信队列（DLQ）消息自动化监控、归档与处理系统的设计与实现。该系统旨在解决业务系统未能及时处理DLQ消息而导致的数据丢失问题，通过自动化流程将消息可靠地归档至Amazon S3，并提供监控告警功能，为业务排查提供可靠的数据追溯能力。

2. 设计目标

  • 可靠性：确保进入DLQ的消息在自动删除前被可靠地持久化存储，避免数据丢失。
  • 可追溯性：为业务排查和审计提供中心化的、长期的消息记录查询能力。
  • 自动化：减少人工干预，实现从监控、告警到归档的全自动化流程。
  • 可扩展性：设计能够轻松应对DLQ数量和消息量的增长。

3. 系统架构

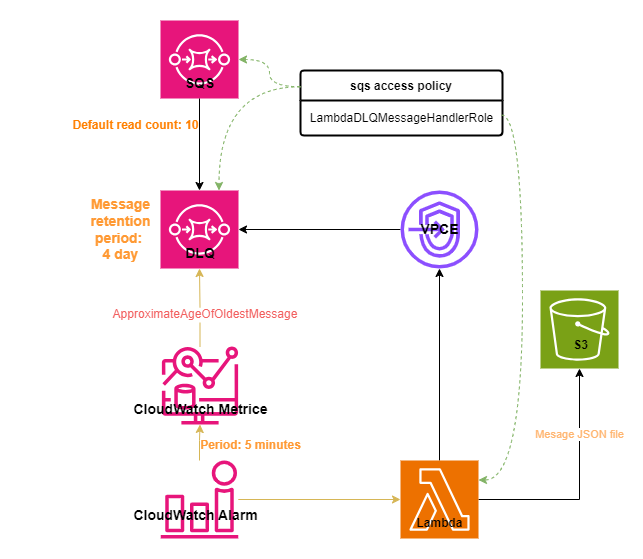

3.1 架构图

MQ Center Architecture-DLQ Detailed design.drawio

3.2 架构组件与数据流

该系统的核心工作流程如下图所示，它清晰地展示了从监控告警到消息归档的自动化过程：

sequenceDiagram participant SQS as SQS DLQ participant CW_Metrics as CloudWatch Metrics participant CW_Alarm as CloudWatch Alarm participant Lambda participant S3 Note over SQS, CW_Metrics: 持续监控阶段 SQS ->> CW_Metrics: 周期性上报<br>ApproximateAgeOfOldestMessage CW_Metrics ->> CW_Alarm: 指标数据 loop 每5分钟评估一次 CW_Alarm -->> CW_Alarm: 检查是否≥阈值？ end Note over CW_Alarm, S3: 告警与处理阶段 CW_Alarm ->> Lambda: 触发警报状态变更<br>并调用Lambda函数 Lambda ->> SQS: 接收消息（ReceiveMessage） SQS -->> Lambda: 返回消息内容 Lambda ->> Lambda: 将消息组装成JSON文件 Lambda ->> S3: 上传文件（PutObject） S3 -->> Lambda: 上传成功确认 Lambda ->> SQS: 删除已处理消息（DeleteMessage） Lambda -->> CW_Alarm: （间接）处理后消息年龄下降，警报恢复

4. 组件详细说明

4.1 Amazon SQS (DLQ)

  • 角色：作为系统的消息源，存储处理失败的消息。
  • 关键配置：
    • Message Retention Period: 4天（345,600秒）。这是消息在DLQ中存活的最长时间。
    • Redrive Policy: 源队列在多次处理失败（如默认读取次数maxReceiveCount为10）后，将消息驱动至DLQ。

4.2 Amazon CloudWatch

  • 角色：系统的监控大脑，负责监控指标和触发自动化操作。
  • CloudWatch Metrics:
    • 监控指标: ApproximateAgeOfOldestMessage（队列中最老消息的近似年龄）。
    • 监控周期: 每5分钟采集一次数据点。
  • CloudWatch Alarm:
    • 告警条件: 当 ApproximateAgeOfOldestMessage持续超过设定的阈值（例如：345,000秒）时触发。
    • 告警动作: 状态变为 ALARM时，自动触发目标Lambda函数。

4.3 AWS Lambda

  • 角色：系统的处理核心，执行具体的消息归档逻辑。
  • 函数功能:
    1. 接收触发: 由CloudWatch Alarm在状态变为 ALARM时调用。
    2. 读取消息: 从目标DLQ中读取消息（使用 sqs:ReceiveMessage）。
    3. 处理与打包: 将消息内容（body和attributes）转换为结构化格式（如JSON），并可能将多条消息批量打包到一个文件中。
    4. 归档存储: 将文件上传到指定的Amazon S3存储桶（使用 s3:PutObject）。
    5. 清理消息: 确认S3上传成功后，从DLQ中删除已处理的消息（使用 sqs:DeleteMessage），防止重复处理。
  • 执行角色 (LambdaDLOMessageHandlerRole):
    • 需授予信任策略允许Lambda服务代入。
    • 需附加权限策略，包含 STS:AssumeRole和 s3:PutObject等操作的权限。

4.4 Amazon S3

  • 角色：系统的长期归档存储，提供持久化保障。
  • 存储结构:
    • 建议使用按日期（和/或DLQ名称）分区的目录结构存储归档文件，便于后续管理和大数据查询。
    • 例如：s3://<bucket-name>/dlq-archive/<dlq-name>/20250910/<dlq-name>-123000.json.gz
  • 生命周期管理:
    • 可配置生命周期策略，自动将旧数据转移到成本更低的存储层级（如S3 Glacier），以进一步优化存储成本。

5. 工作原理

  1. 监控：CloudWatch持续监控所有DLQ的 ApproximateAgeOfOldestMessage指标。
  2. 告警：当消息年龄逼近保留期限（如达到345,000秒阈值），表明消息即将被自动删除，CloudWatch Alarm状态变为 ALARM。
  3. 触发：状态变化触发Lambda函数执行。
  4. 处理与归档：Lambda函数读取DLQ中的消息，将其转换为文件并上传至S3。
  5. 清理：归档成功后，Lambda函数删除DLQ中的相应消息。
  6. 恢复：消息被删除后，DLQ的ApproximateAgeOfOldestMessage指标下降，CloudWatch Alarm状态自动恢复为 OK。

6. 安全考虑

  • 网络：Lambda函数可通过VPC端点（VPCE）与SQS和S3服务通信，确保流量不经过公共互联网，增强安全性。
  • 权限：遵循最小权限原则，Lambda执行角色仅被授予执行所需任务所必需的最低权限。
  • 数据加密：S3中的归档文件（使用SSE-S3或SSE-KMS）进行加密，保护数据静态安全。

7. 优点与效益

  • 数据无损: 解决了DLQ消息因保留期到期而丢失的核心问题。
  • 运维无忧: 全自动化流程，无需人工轮询和干预。
  • 成本可控: 仅在实际有消息需要处理时产生Lambda和S3费用，S3存储成本极低。
  • 便于排查: 归档到S3的消息可通过AWS Athena等服务进行直接SQL查询，高效定位问题。
  • 可扩展性强: 通过配置，一套系统可轻松监控和处理数十甚至上百个DLQ。
