IOT网关系统

VolantisLink云平台及服务

东鑫VolantisLink云平台为客户提供从传感器节点到边缘到云端的整合解决方案，加快车联网应用部署。所有的嵌入式和垂直的解决方案都已经预先集成，可用于数据收集、边缘分析和云端连接。实现效益最大化用于数据收集、处理、可视化和设备管理。并支持云和本地部署。具有可扩展性、容错性和高性能，因此永远不会丢失数据。

VolantisLink IOT网关系统

l 设备数据捕获 -- 从CAN总线提取CAN数据，从GPS模块中提取GPS数据，从3轴加速度传感器提取汽车在水平和垂直方向的加速数据。然后，对数据进行解析并编码。IoT网关提供了二进制和json两种数据编码方式，二进制编码极为精简，适用于网络信号不佳或低带宽情况；json格式具备更好的可读性。

l 数据上传 -- IoT网关将解析编码之后的缓存到内置SD卡，并可以通过以下三种方式上传：

1. 实时数据上传 -- 通过MQTT连接，将编码之后的CAN/GPS/加速度等数据即时发送到云端。
2. 批量数据上传 -- 周期性(例如：每天)将存储的文件上传到支持OSS、S3等协议对象存储服务。
3. USB导出 -- IoT网关可以实时监测通过USB接口插入的U盘，一旦发现U盘插入，则直接将缓存的数据复制到U盘。

l 传输加密 -- IoT网关使用TLS协议保证数据传输的安全。

1. 开源版IoT网关使用标准TLS协议进行数据传输。
2. 企业版IoT网关支持兼容国密标准的安全数据传输。

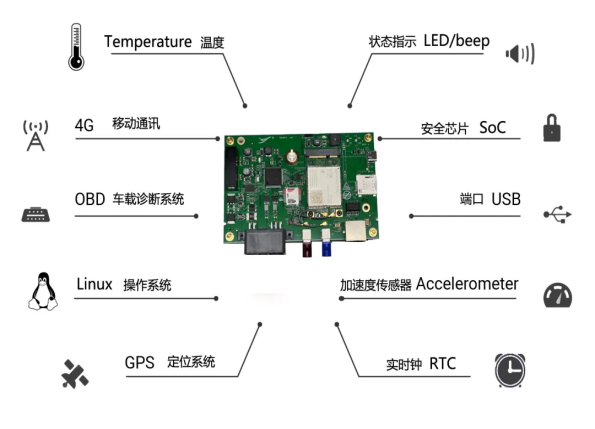

VolantisLink  IOT网关硬件与固件

1. OBD-II芯片 -- 高级板载OBD-II芯片，支持与所有符合OBD-II的车辆通信，实时提取CAN Bus信息。
2. 4G/5G模块 -- 内置4G/5G模块，可以轻松访问Internet。
3. GPS模块 -- 实时跟踪车辆位置、速度和高度。
4. 加速度传感器 -- 板卡内置3轴加速度传感器可实时测量汽车在水平和垂直方向的加速度。
5. 实时钟 -- 设备本机具备实时钟，即使在脱机时，设备也会保持正确的计时。通过GPS实现高精度时钟同步。
6. 安全芯片 -- 板卡内置安全芯片，能够对国密数据加解密，数字签名验签进行硬件加速。安全芯片通过国密2级认证，支持SM2/SM3/SM4/AES/SHA_256等算法的硬件加速，具备符合《随机性检测规范》要求和NIST SP800-22标准的真随机数发生器TRNG。
7. USB接口 -- 内置USB2.0接口用于离线数据交换。
8. 状态指示 -- 板卡提供LED指示灯和蜂鸣器用于指示电源/读写等状态。
9. 以太网卡 -- 可以通过以太网登录硬件，进行应急管理。
10. Linux操作系统 -- Linux具备优秀的调度能力，健壮的TCP/IP网络协议栈，以及出色的硬件支持；Linux是真正开源的操作系统；Linux被移植到各种不同的处理器架构。



IOT网关固件架构

技术特性

1、高并发接入

车联网平台涉及海量数据并发接入，包括车辆状态信息、位置信息、环境感知，人车行为数据等；车联网平台负载随着业务发展逐渐增大，难以承受高并发冲击。

2、海量数据挖掘

车联网汇聚了海量的数据，企业当前缺乏有效手段来充分挖掘数据的价值，让数据融会

贯通，从而为企业的业务创新和运营的效率提升提供原动力。

3、系统定制开发

车联网应用开发缺乏和急需使能套件来降低开发成本和缩短上线时间，使应用快速开发、易于部署，简单管理而无须考虑基础设施、数据处理。

4、数据安全

车联网领域，涉及到各种车以个体为单位的差异化数据采集环境，复杂的网络传输环境，涉及到企业数据、车辆数据、用户数据等核心数据资产，尤其是车辆控制、辅助驾驶等场景，黑客攻击将直接威胁到人身安全。

客户价值

l 实时掌握车况：车辆行车数据采集、车辆行驶轨迹记录、车辆检测

l 全面远程监控：远程诊断、远程升级、远程配置、车辆控制、空调控制、远程充电、自动泊车

l 保障安全可靠：车辆安全监测和报警，车辆远程诊断、车辆道路救援

应用场景

1. 物流运输管理 -- VolantisLink可以帮助您解决车队运行和设备跟踪方面的挑战，使您能够更为安全、有效地实现物流和运输管理。

2.公共服务车辆管理 -- 公用事业部门提供基本的水、电、设施、天然气和污水等处理服务。对这些服务的要求非常高。VolantisLink能够通过地理围栏对维护车辆进行实时跟踪、监控，保证维护车辆按照计划的路线和时间及时到达现场。

3. 矿山、建筑车辆管理 -- VolantisLink能够实时监测矿业、建筑部门重型车辆的运行状态，协助用户对运行数据进行有效分析，优化车辆管理，及时发现故障，从而有效降低运行成本，保障生产安全。

客户案例

车联网服务解决方案，通过开放化的标准应用接口、数据驱动的设计、车规级的操作系统适配和 互联网应用连接，帮助车企从联网汽车的增长趋势中创造数字化服务连接的新商业价值，快速实现其数字化转型，为客户搭建的车联网服务系统，帮客户解决了以下问题：

1）该系统平台实现了车厂与车主和汽车之间建立直接的数据和信息交流通道；

2）实现面向生产线、国家监控平台、企业自有平台、售后服务平台、其他业务平台提供核心车联网支持服务；

3）系统可以通过接入第三方公司来打通车主服务、经销商/4S店、租赁平台、车队管理、UBI保险等功能壁垒；

4）支持流程化、场景化、智能化定制，提供可视化开发工具，支持开发运维一体化，缩短了产品迭代周期；

5）统一的车辆数据中心、用户数据中心、组织结构中心，提升了数据管理效率；

6）实现了智能场景和智能换电。
