General Photonics PCD_M02 调试问题汇总

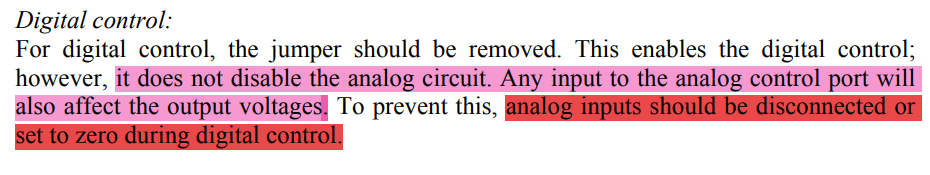

1. 数字输入时模拟输入需要置零，或断开。

2.使用内部电源时也应当将正负12V分别接入pin1与pin3。数据手册写的相当具有迷惑性。



这句话不是让你一号三号引脚都接12V。我想它表达的意思是，准备两路12V的直流稳压电源，然后一路+接pin1，-接pin2；一路+接pin2，-接pin3。

3.工作在偏振扰乱功能下时，应当给予四路随机阶跃输入。此时阶跃输入无需一直改变。数字输入相当于内置的DAC，会将并行数据输入实时转换成模拟输入，因此，工作在数字输入模式下，它并不会禁用模拟输入。当数字输入0xfff时，偏振控制器引脚接模拟输出，模拟输出可达147V。当给予四路正弦输入时，阶跃输入需依据正弦函数改变，频率最高不超过1KHz。此时可认为每次控制输入均为小范围的阶跃输入。

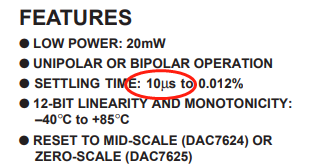

4.板载DAC型号为B-B的DAC7625U，该数模转换芯片从上电到稳定工作有一段时间。因此使用高速MCU时应当在初始化中注意延时，实测1ms延时足够稳定工作。具体最小延时多久没有测试，但应该是在10-50us之间。
