Sobel算子、Scharr算子、Laplacian算子

  • Sobel算子
Sobel算子函数:cv2.Sobel(src, ddepth, dx, dy, ksize),返回值为Sobel算子处理后的图像。
ddepth:图像的深度
dx 和 dy 分别表示水平和竖直方向
ksize 是 Sobel 算子的大小

靠近最近点的左右和上下的权重最高,所以为±2。

  • 代码案例
import cv2 #opencv的缩写为cv2
import matplotlib.pyplot as plt # matplotlib库用于绘图展示
import numpy as np   # numpy数值计算工具包

# 魔法指令,直接展示图,Jupyter notebook特有
%matplotlib inline

pie = cv2.imread('01_Picture/06_pie.png') # 读取图像

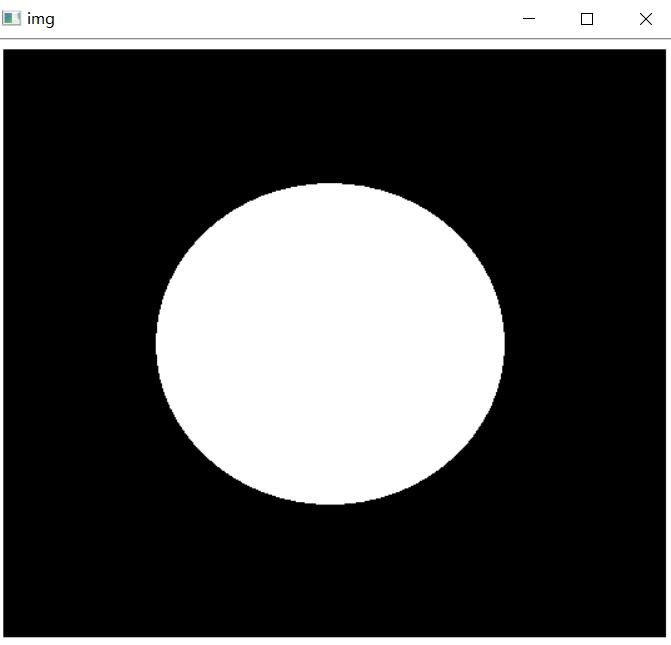

cv2.imshow('img',pie)
cv2.waitKey()
cv2.destroyAllWindows()

# 梯度就是边界点,左边右边不一样
def cv_show(img,name):
    cv2.imshow(name,img)
    cv2.waitKey()
    cv2.destroyAllWindows()

# 白到黑是整数,黑到白是负数了,所有的负数会被截断成 0,所以要取绝对值
sobelx = cv2.Sobel(pie,cv2.CV_64F,1,0,ksize=3) # 1,0 表示只算水平方向梯度
cv_show(sobelx,'sobelx')

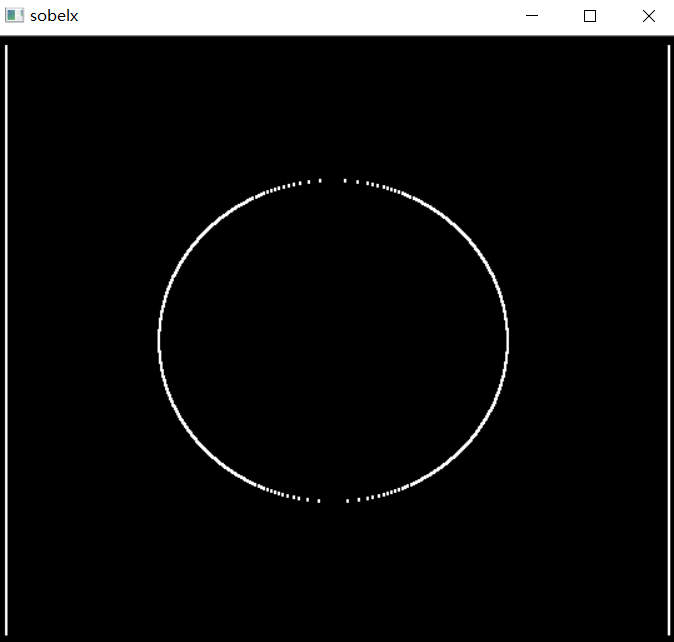

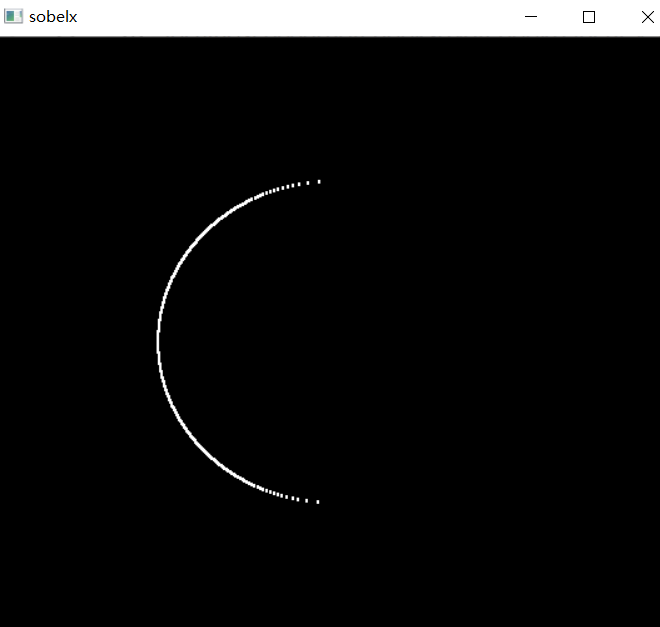

  • 执行结果
点击查看详情

sobelx = cv2.Sobel(pie,cv2.CV_64F,1,0,ksize=3)
sobelx = cv2.convertScaleAbs(sobelx) # 取负数时,取绝对值
cv_show(sobelx,'sobelx')

sobely = cv2.Sobel(pie,cv2.CV_64F,0,1,ksize=3) # 1,0 只算 y 方向梯度
sobely = cv2.convertScaleAbs(sobely) # 取负数时,取绝对值
cv_show(sobely,'sobely')

# 计算 x 和 y 后,再求和
sobelxy = cv2.addWeighted(sobelx,0.5,sobely,0.5,0) # 0是偏置项
cv_show(sobelxy,'sobelxy')

# 不建议直接计算,还有重影

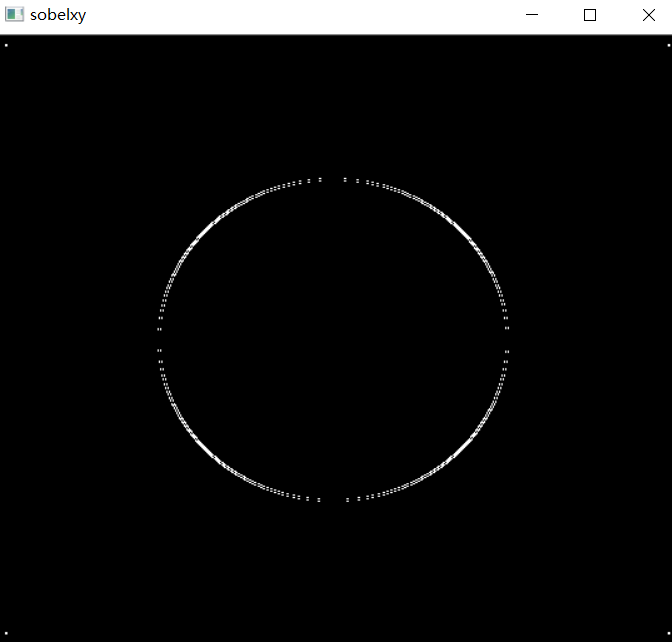

sobelxy = cv2.Sobel(pie,cv2.CV_64F,1,1,ksize=3)
sobelxy = cv2.convertScaleAbs(sobelxy)
cv_show(sobelxy,'sobelxy')

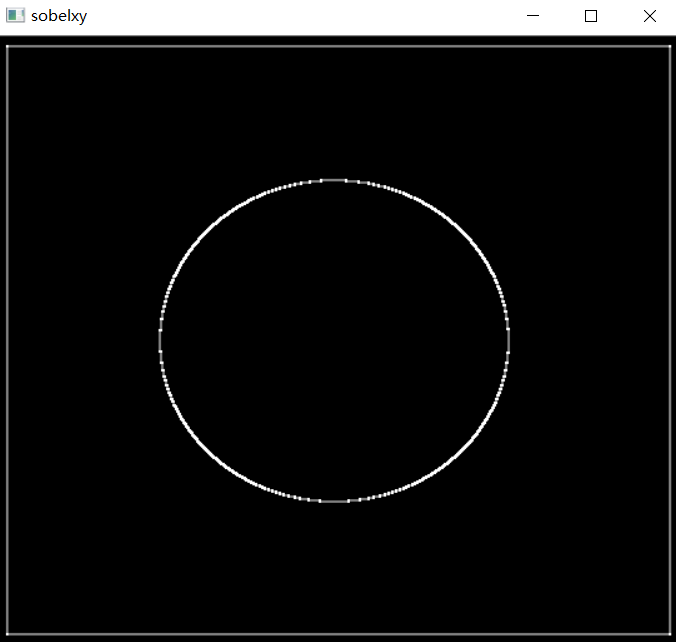

  • 执行结果
点击查看代码

  • 代码案例2
img = cv2.imread('01_Picture/07_Lena.jpg',cv2.IMREAD_GRAYSCALE)
cv_show(img,'img')

img = cv2.imread('01_Picture/07_Lena.jpg',cv2.IMREAD_GRAYSCALE)
sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
sobelx = cv2.convertScaleAbs(sobelx)
sobely = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobely = cv2.convertScaleAbs(sobely)
sobelxy = cv2.addWeighted(sobelx,0.5,sobely,0.5,0)
cv_show(sobelxy,'sobelxy')

# 整体计算有重影和模糊,不建议整体计算
img = cv2.imread('01_Picture/07_Lena.jpg',cv2.IMREAD_GRAYSCALE)
sobelxy = cv2.Sobel(img,cv2.CV_64F,1,1,ksize=3)
sobelxy = cv2.convertScaleAbs(sobelxy)
cv_show(sobelxy,'sobelxy')

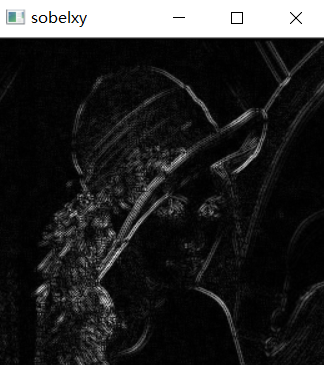

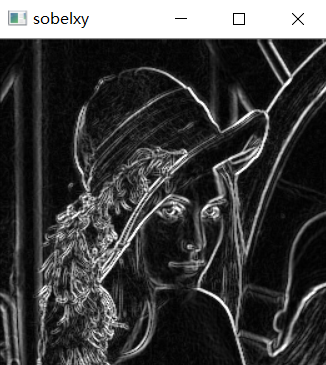

  • 执行结果
点击查看详情

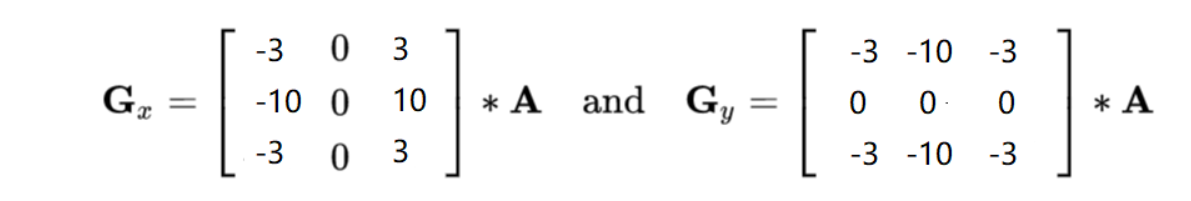

  • Scharr算子

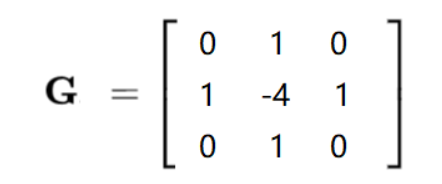

  • Laplacian算子

Laplacian算子用的是二阶导,对噪音点更敏感一些。
如果中心点是边界,它与周围像素点差异的幅度会较大,Laplacian算子根据此特点可以把边界识别出来

  • 比较

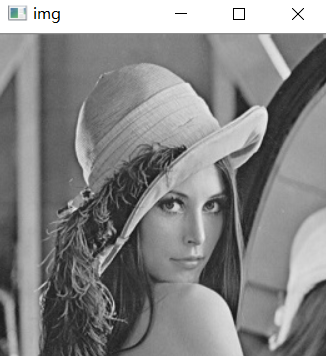

img = cv2.imread('01_Picture/07_Lena.jpg',cv2.IMREAD_GRAYSCALE)
cv_show(img,'img')

# 不同算子的差异
img = cv2.imread('01_Picture/07_Lena.jpg',cv2.IMREAD_GRAYSCALE)
sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
sobely = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobelx = cv2.convertScaleAbs(sobelx)
sobely = cv2.convertScaleAbs(sobely)
sobelxy = cv2.addWeighted(sobelx,0.5,sobely,0.5,0)

scharrx = cv2.Scharr(img,cv2.CV_64F,1,0)
scharry = cv2.Scharr(img,cv2.CV_64F,0,1)
scharrx = cv2.convertScaleAbs(scharrx)
scharry = cv2.convertScaleAbs(scharry)
scharrxy = cv2.addWeighted(scharrx,0.5,scharry,0.5,0)

laplacian = cv2.Laplacian(img,cv2.CV_64F) # 没有 x、y,因为是求周围点的比较
laplacian = cv2.convertScaleAbs(laplacian)

res = np.hstack((sobelxy,scharrxy,laplacian))
cv_show(res,'res')

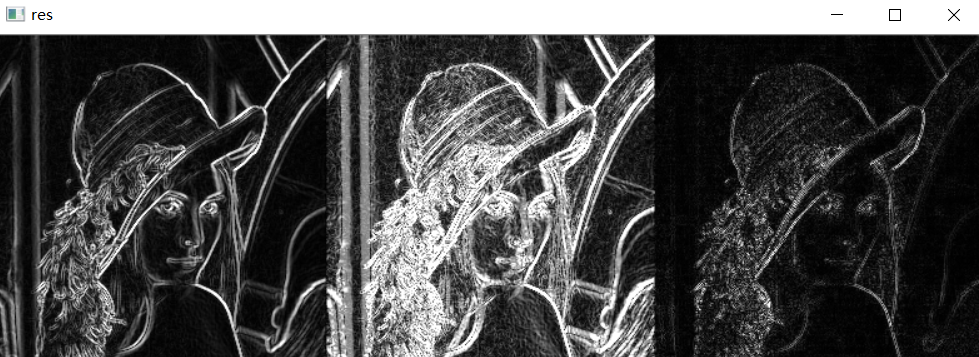

  • 执行结果
点击查看代码

posted @ 2024-02-21 19:41  DogLeftover  阅读(251)  评论(0)    收藏  举报
