CAD基础

CAD快捷键

基本快捷键
1. Esc：取消选中
2. 空格/回车：确定
3. Ctrl+s: 保存
绘制快捷键

注意： CAD的单位都是以毫米为准(mm)
1. L：直线
2. XL：构造线(射线)
3. F8: 正交模式（水平/竖直）
4. PL：多端线 [PL + 空格 + M + 空格 + (宽度) + 空格 + (宽度) + 空格]-----> 控制线条的宽度
5. ML ：多线 [ML + 空格 + s + 空格 + (宽度) + 空格 + J + 空格 + 无 ]
6. SPL：用于抠图
7. POL：多边形 [POL + 空格 + （半径)]
8. C: 圆形 [C + 空格 + d + 直径]
9. REC：矩形 [rec + 空格 + （长度）+ （宽度）]
10. A：弧
11. REVC：云线
12. EL：椭圆
13. I：插入块（模块）
14. ER: 参照附着（拉去图片）
15. B：创建块（与X相反） [选中图形 + B]
16. X : 分解（与B相反） [选中图形 + X ]
17. PO：点（随着屏幕变大而变大）
18. RE：刷新
19. H：填充图案/ 渐变色
20. REG：面域 [将图形整体移动]
21. BO：边界线
22. T / DT ：文字
23. ATT：动态文字
24. W：导出
25. DIV ：等分
26. ME: 等分 [与 DIV不同的是， ME 可以等分多个]
27. DO：圆环
28. Z：窗口 [将所有的图像剧中桌面]
29. WIPE：区域覆盖

  [当为多端线的时候，需要先将多段线用 B 组合成块，再将块用矩形框起来，再利用 BO 分离出边界，最后利用 WIPE 作区域覆盖]
修改的快捷键
1. J : 合并（与 REG/BO 不同的是，J合并的可以不是封闭的）
2. RO: 旋转（正角--->逆时针旋转，负角---> 顺时针旋转）
3. MA：格式刷
4. M：移动
5. SC：缩放 [输入的是倍数] 也可以利用三点一线
6. CHA：倒边（切角，直角）
7. F：切角，圆角
8. CO：复制
9. S ：拉申，先框选点，然后 S + 空格拉伸
10. O ：偏移 [O + 空格 + （长度） + 空格]
11. TR：修剪 [TR + 空格 + 空格 + (点击需要修改的线段)] / [先选中图像 + TR + 空格 ]
12. AR：阵列 [环形阵列 / 矩形阵列]
13. EX：延长 [两直线相交才可以利用 EX]
14. ED：修改文字
15. MI：镜像（对称） [选中图像 + MI + 空格 + 选出对称轴]
16. BR：打断 [选中图像 + BR + 空格 + F +空格]
17. MO：属性 = (Ctrl + 1) []
标注的快捷键
1. D + 空格：设置标注
2. DLI + 空格：标注直线 [不可以标注斜线]
3. DAL + 空格：标注斜线 [可以标注直线3]
4. DRA + 空格：标注半径
5. DDI + 空格：标注直径
6. DAN + 空格：标注角度
7. DCO + 空格：连续标注 [DLI + 空格 + DCO + 空格]
8. DCE + 空格：标注中心 [只能标注圆 / 弧形]
9. QDIE + 空格：快速连续标注

实践操作

动态块的制作

拉伸动态快

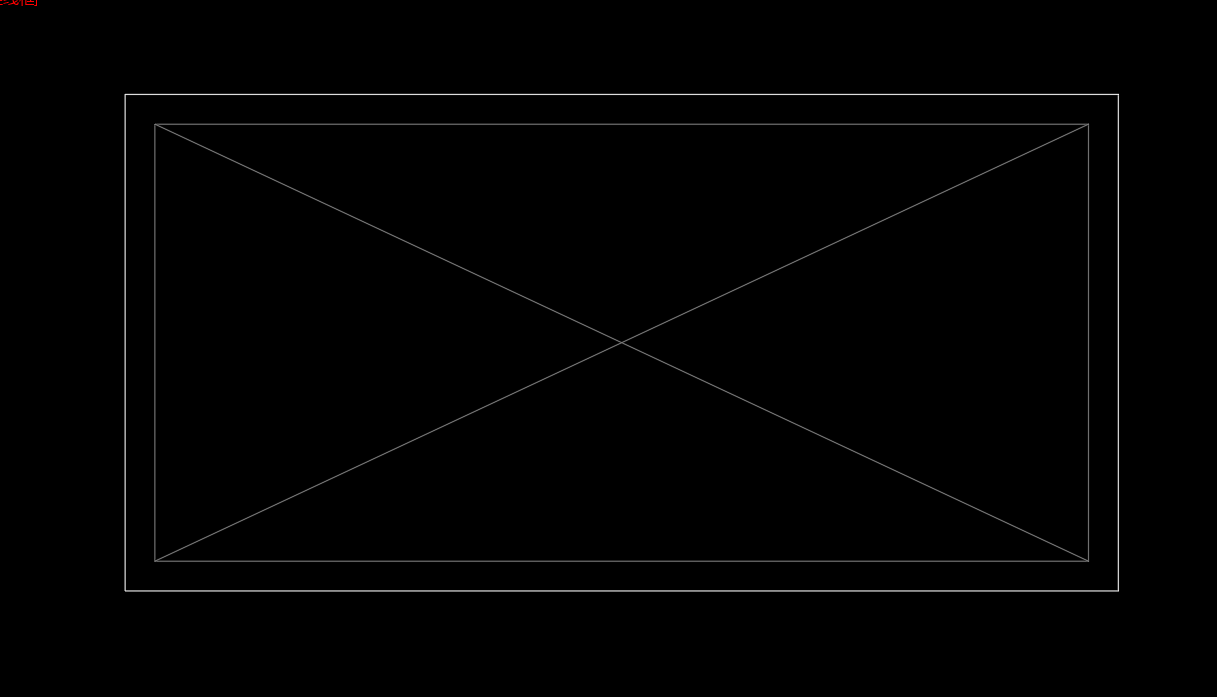

1. 制作一个基础图

  REC + 空格：构建一个 1000 x 500 的矩形， O + 空格将矩形向内偏移 30mm, 选中内的矩形，将其颜色改为8号

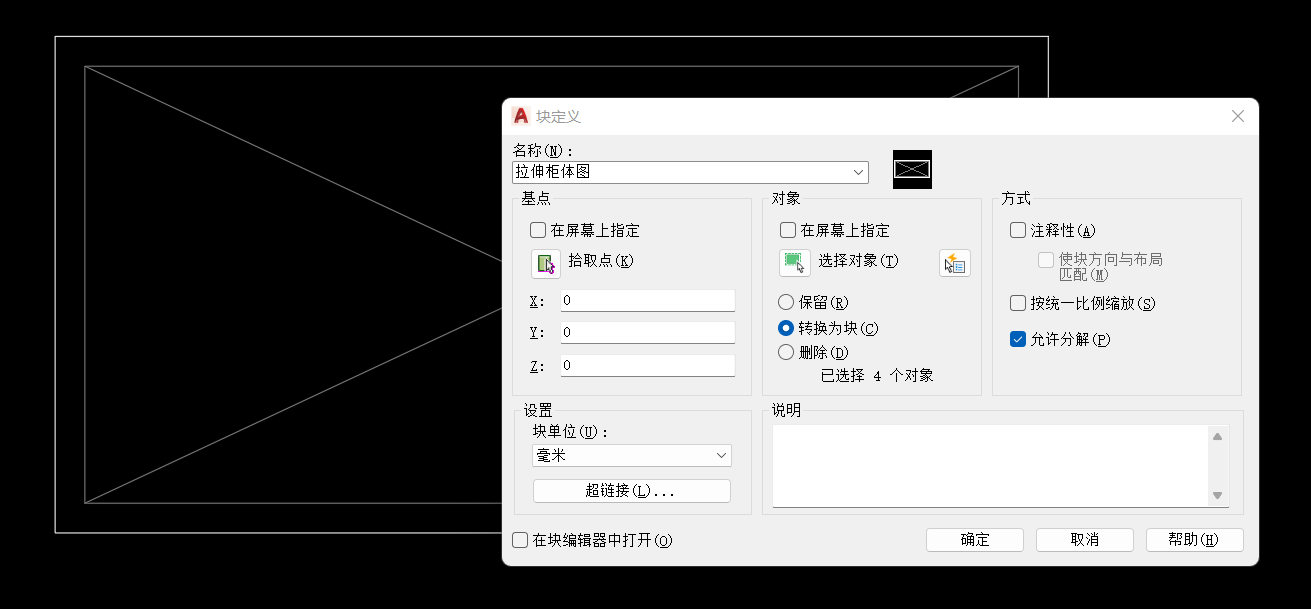

  选中图像 + B + 空格 + 名称 + 拾取点 + 确定

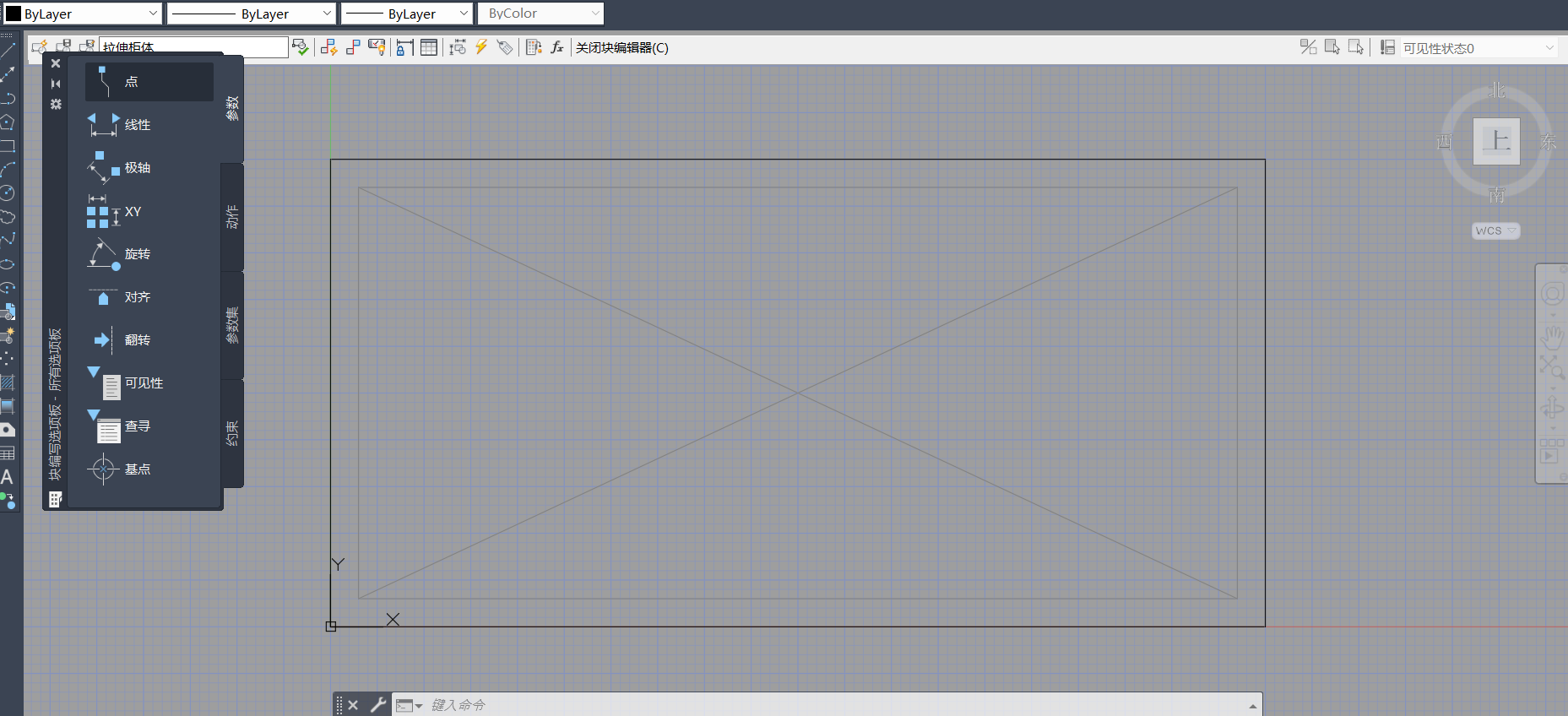

2. 双击块，进入块的编辑器

  双击块 + 确定

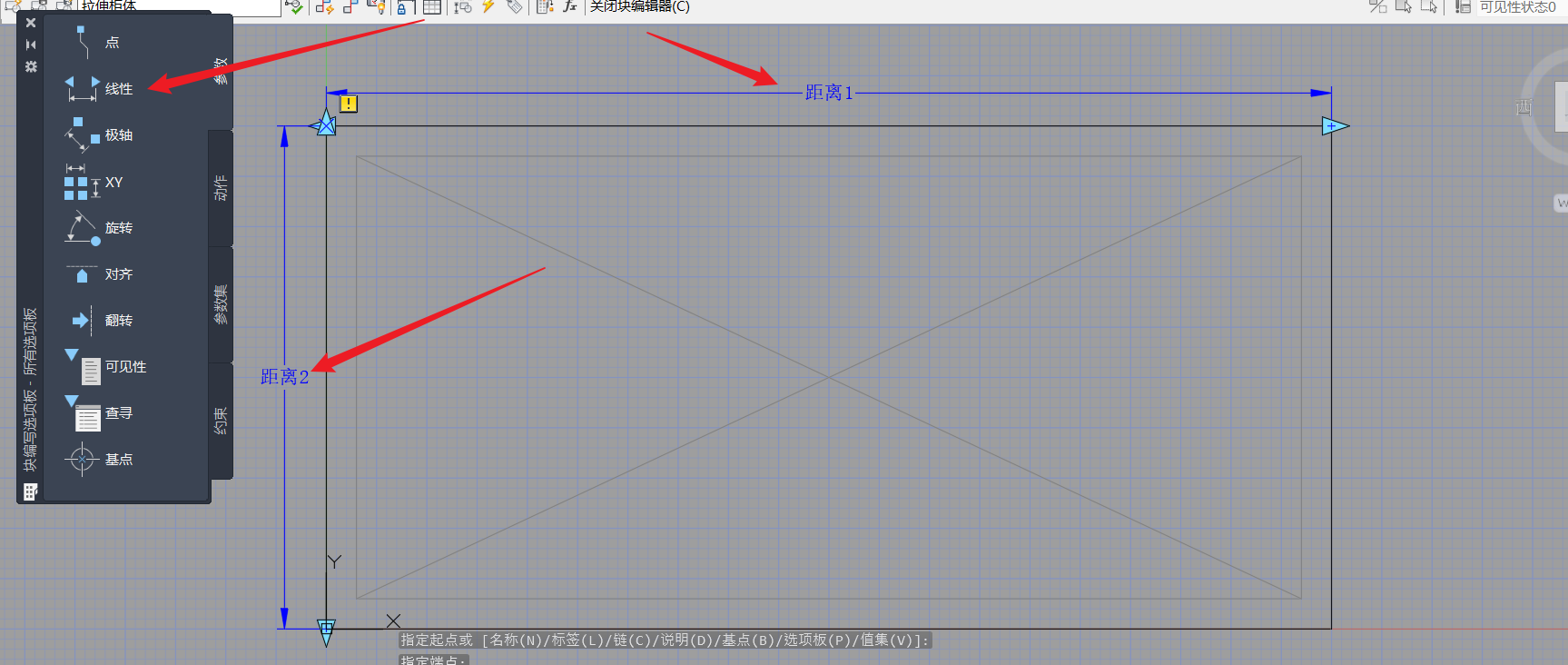

3. 标注

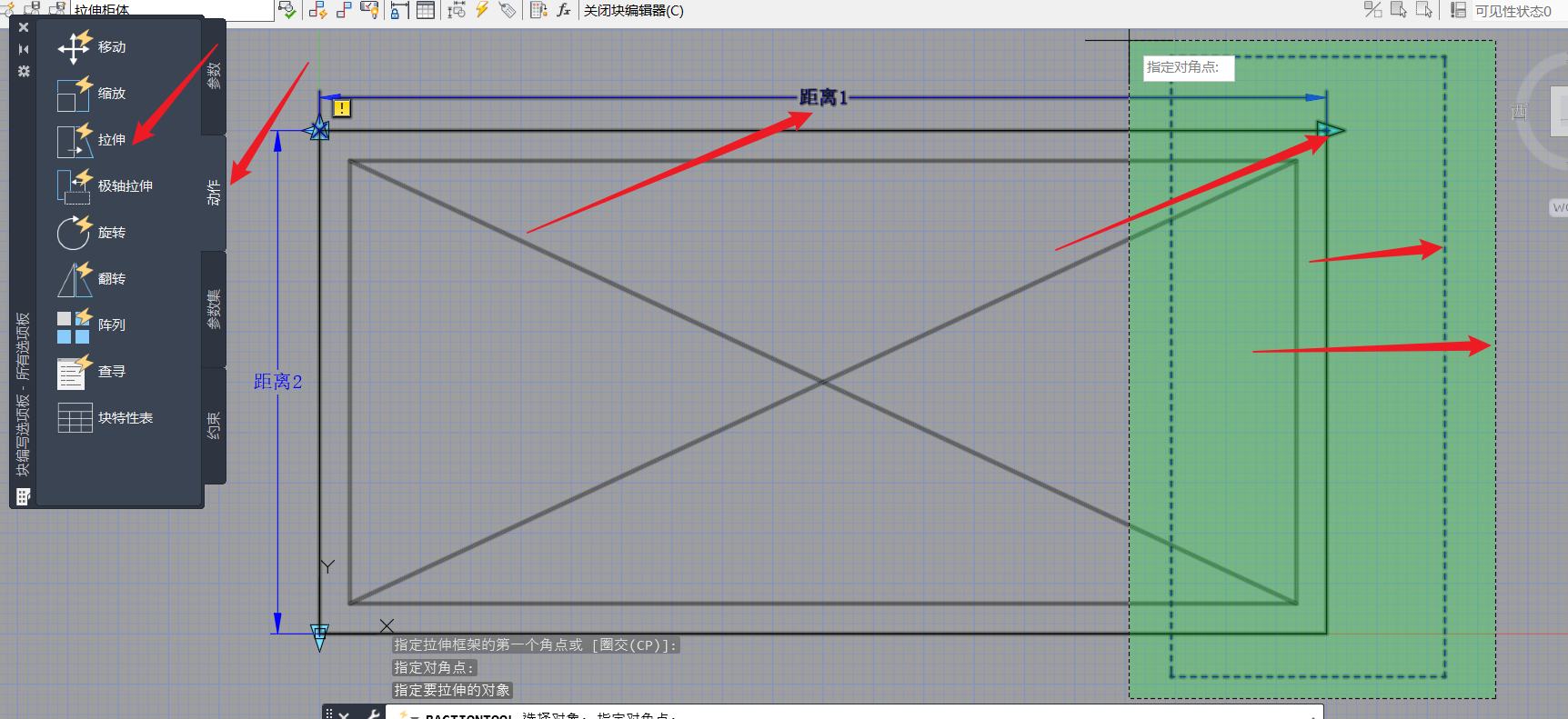

4. 进行拉伸操作

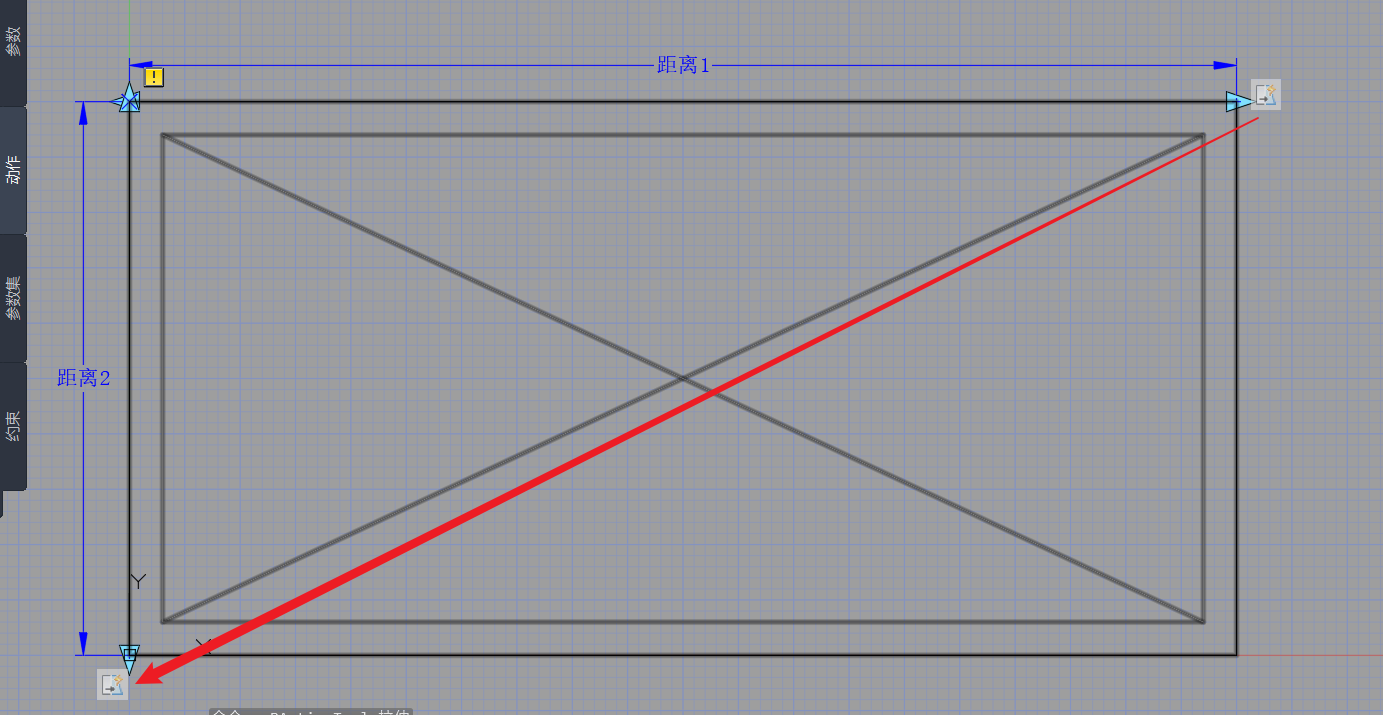

  点击动作 + 拉伸 + 距离1 + 右上角点 + 两次框选 + 空格 [右边是从下往上]

出现这个代表成功

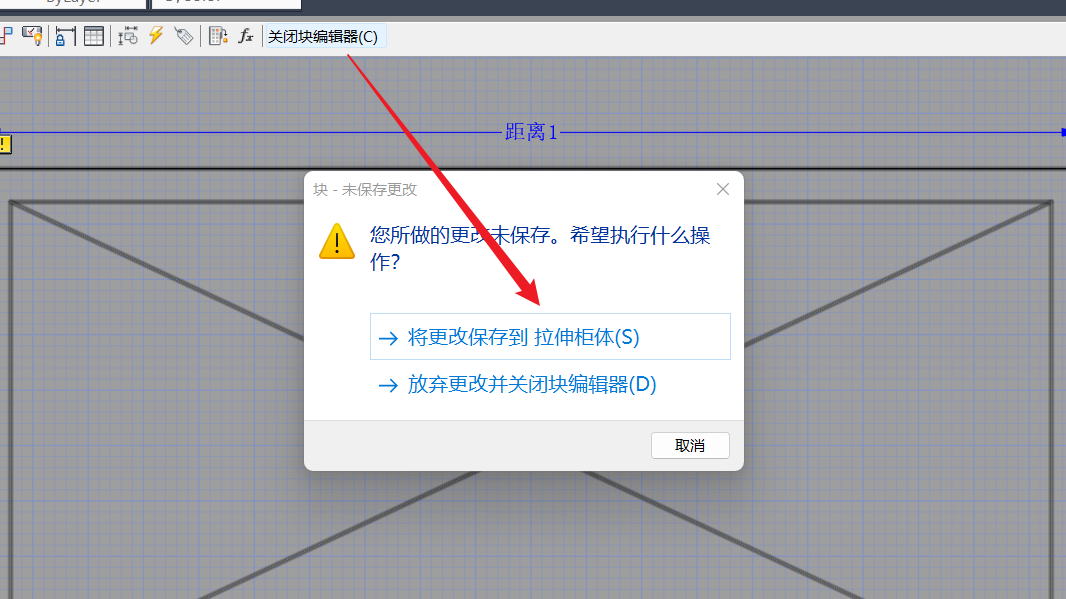

关闭保存
检测

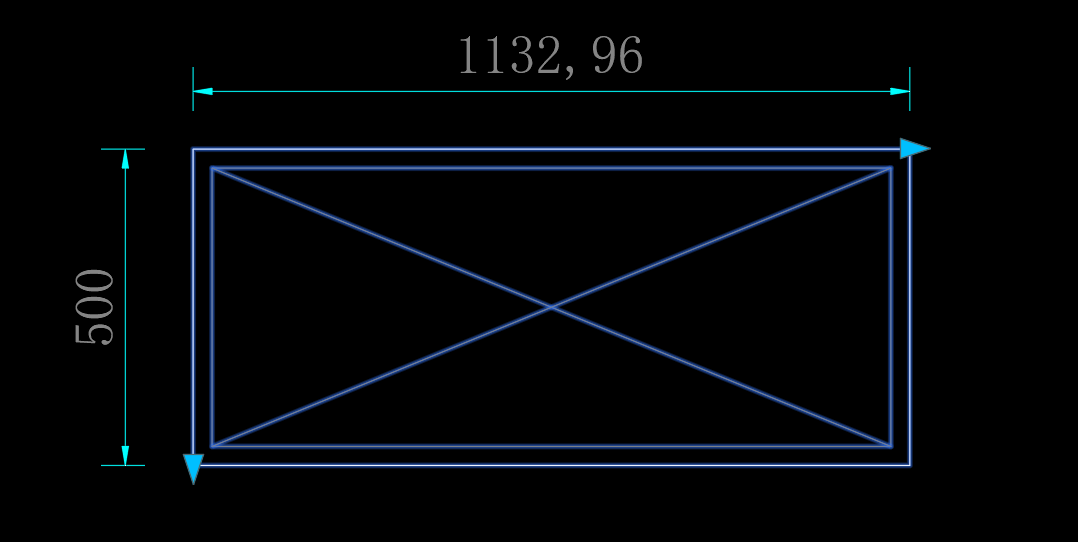

DLI + 空格将距离标注 [标注会随拉伸的距离而改变]

![](https://img2022.cnblogs.com/blog/2979143/202209/2979143-20220917112355517-1531375956.png)

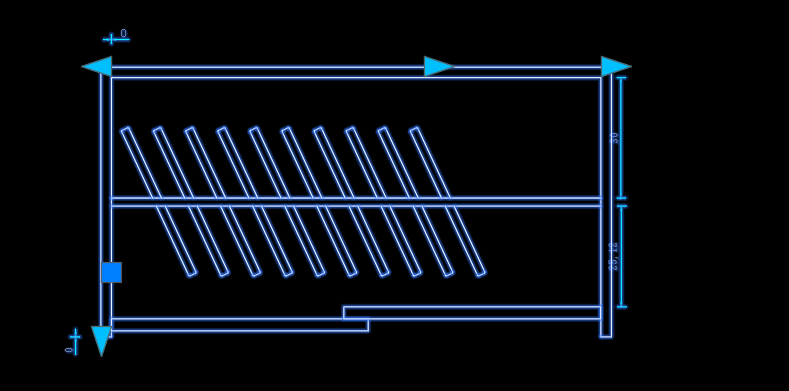

衣柜的动态快

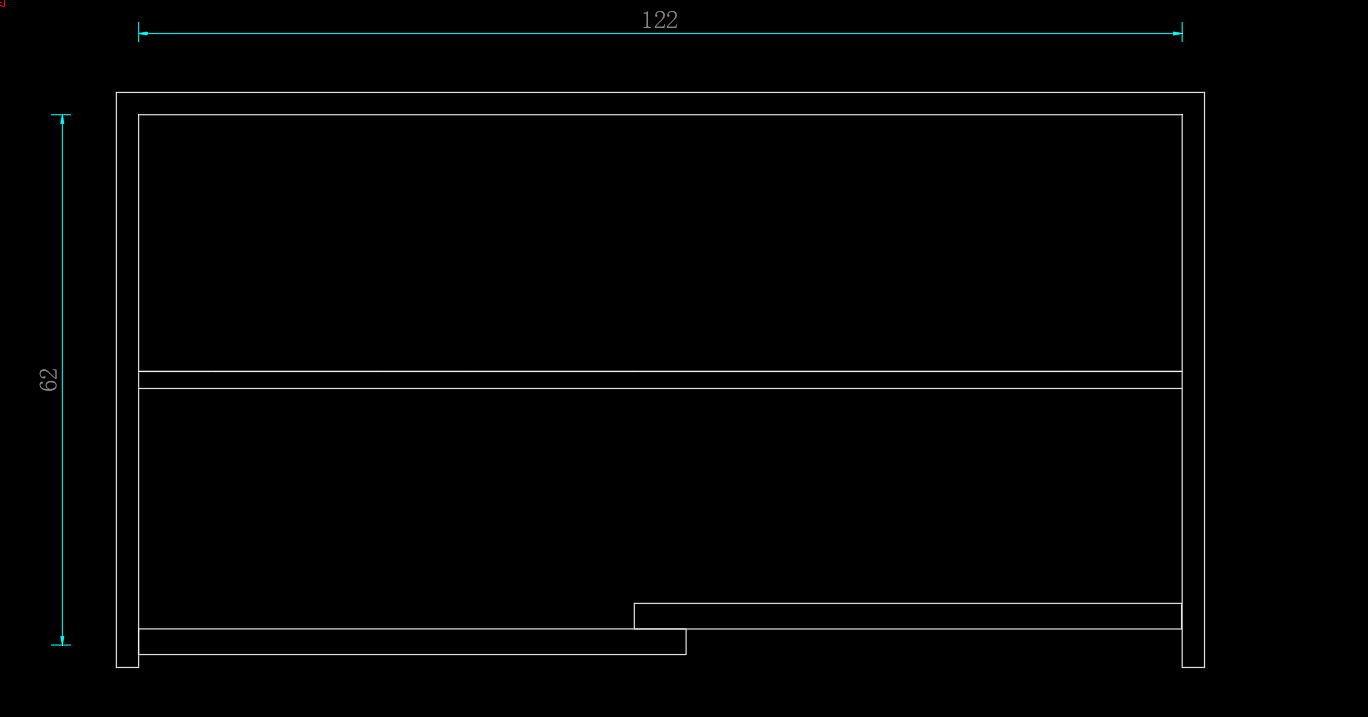

绘制基本图像

graph LR a(构建一个62X122的矩形)-->b(利用O命令向外偏移2个单位)-->c(利用TR--EX--M--CO制作衣柜门)-->d(找出中点制作晾衣架)

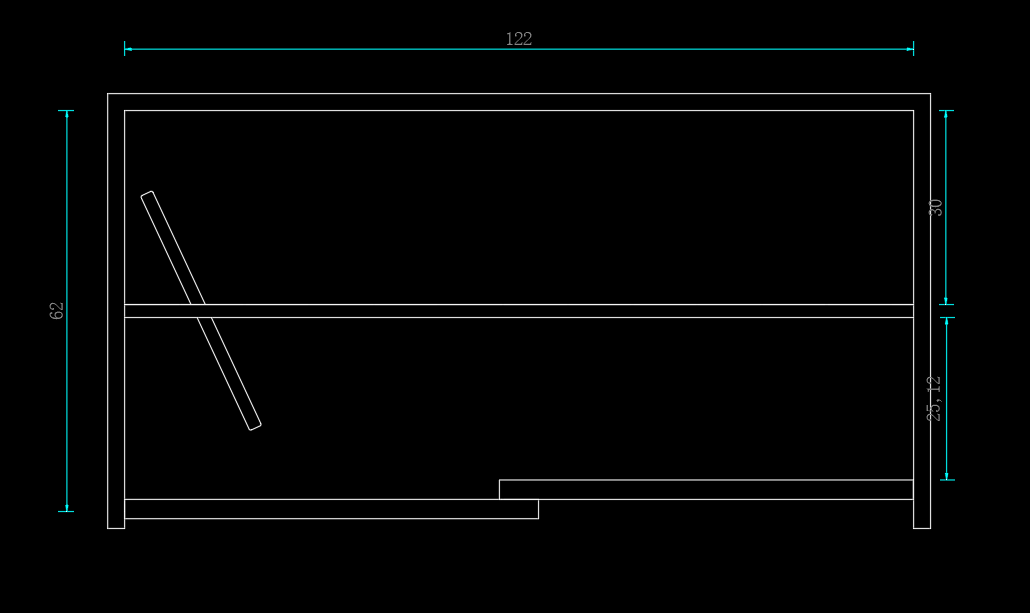

制作晾衣架

graph LR a(REC构建2X40的矩形)-->b(将矩形移动到晾衣架的中点上)-->c(RO将矩形旋转25度角)-->d(TR将中间多余部分去掉)-->e(将矩形圆角)
制作拉伸和阵列

graph LR a(B将图像打成块)-->b(双击块--确定)-->c(线性标出三个距离)-->d(动作--拉伸两次)-->e(动作--移动)-->f(MO--将距离乘数改为0.5) g(将距离二拉伸)-->h(设置距离三的阵列)-->i(点击阵列--点击需要阵列的所有图像--输入参数--空格)-->v(关闭并保存)
