从入门到双频：深度解析现代航模遥控方案与LR1121如何赋能远距低空控制

随着无线通信技术与智能硬件的快速发展，航模遥控（RC Model Remote Control）已从早期的简单机械控制，演变为集高可靠性、低延迟、强抗干扰能力于一体的智能无线控制系统。深圳动能世纪将系统介绍现代航模遥控方案的技术架构、核心模块，并结合 Semtech 最新推出的 LR1121 多频段 LoRa 收发器，探讨其在远程、低功耗航模控制中的创新应用。

1. 航模遥控：从爱好到多领域应用
   航模遥控不仅是一项充满乐趣的科技爱好，更在多个领域发挥重要作用：
   科技与娱乐：为爱好者提供户外飞行与 DIY 组装的乐趣，释放压力。
   STEM 教育：在教学中融合电子、编程、空气动力学等知识。
   竞技赛事：专业竞速与特技飞行比赛推动技术迭代。
   低空经济：为无人机物流、巡检、农业植保等提供可靠控制链路。

随着 5G、AI、物联网 的普及，航模遥控正经历从模拟到数字、从单一频段到多频融合的技术转型。

2. 现代航模遥控系统架构
   一套完整的航模遥控系统主要包括以下层次：
   2.1 硬件层
   发射端（TX）：摇杆、微控制器（MCU）、RF 模块、天线、显示屏。
   接收端（RX）：轻量化设计（通常 <5g），兼容电子调速器（ESC）、舵机等多设备。
   频段选择：主流为 2.4GHz（高速率）与 sub-GHz（远距离）。

2.2 软件与协议层
通信协议：如 ELRS（ExpressLRS），支持 1000Hz 刷新率与毫秒级延迟。
控制流程：飞控（FC）→ 发射端 → 接收端 → 执行机构（RC）。
固件功能：姿态解算、失控保护（failsafe）、功耗管理等。

2.3 应用层
姿态控制、航线规划、数据回传等。
支持 PWM、SBUS、CRSF 等多种输出格式。

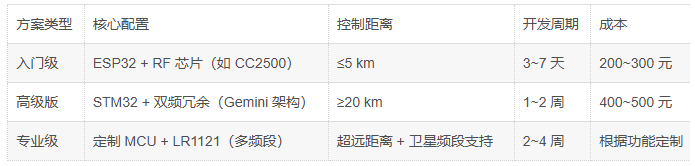

3. 典型遥控方案示例

4. 多频段 LoRa 收发器 LR1121：革新航模链路
   Semtech 推出的 LR1121 为航模遥控提供了跨频段、超低功耗的无线解决方案。
   4.1 核心特性
   全球多频段支持：
   150–960 MHz（Sub-GHz ISM 频段）
   2.4 GHz ISM 频段
   高灵敏度与低噪声：优化接收前端，提升信号捕获能力。
   发射功率灵活：
   Sub-GHz 最高 +22 dBm（需外接PA）
   2.4 GHz 最高 +11.5 dBm（内置PA）
   调制方式：支持 LoRa、(G)FSK 及 LR-FHSS（远距离跳频扩频），抗干扰能力强。
   电源集成：内置 PA 稳压器与电源选择器，支持双功率输出，简化 PCB 设计。

4.2 在航模遥控中的优势
距离与穿透力：Sub-GHz 频段实现超远距离控制，覆盖复杂环境。
抗干扰能力：LR-FHSS 与双频监听提升在拥挤频谱中的稳定性。
低功耗设计：适合电池供电的发射器与长期在线的接收端。
卫星通信就绪：为航模接入卫星链路提供硬件可能，拓展应用边界。

4.3 兼容性与开发生态
管脚与软件兼容 SX1261/2/8 系列。
符合 LoRaWAN 标准，可接入物联网平台。
提供参考设计，支持快速原型开发。

5. 开发建议：从原型到产品
   1.硬件选型：
   若追求极限距离与抗干扰，选用 LR1121。
   若注重成本与社区支持，可选 ESP32 + 常规 RF 方案。

2.协议栈开发：
基于 ELRS 或自定义 TDMA 协议，确保低延迟与高刷新率。
实现 Failsafe 机制与链路质量实时反馈。

3.天线设计：
多频段天线需兼顾各频段效率。
布局注意隔离与匹配，避免相互干扰。

4.测试与认证：
进行拉距、功耗、温漂测试。
确保符合当地无线电监管要求。
