SI24R03 在智慧畜牧活体检测标签中的应用

   在智慧畜牧管理领域，活体检测标签的应用流程并非单一环节的标识记录，而是围绕 “个体识别 - 数据采集 - 智能分析 - 场景应用” 构建的全链路数字化闭环，其核心支撑在于标签集成的低功耗无线通信技术（2.4G RFID、Cat.1等）、多维度传感模块（体温、心率、运动状态、GPS 定位）及防撕咬、耐潮湿 / 低温的工业级防护特性，通过这些技术赋能实现牲畜的身份唯一化、状态实时化、管理精准化，既能灵活适配规模化圈养、户外放牧、散养等多元养殖模式，又能深度匹配畜牧行业在规模化养殖提质、食品安全全链溯源、活畜金融风控等核心需求，为传统畜牧产业数字化转型提供关键技术抓手.

         SI24R03将卓越的内核与低功耗2.4G射频技术完美结合，使计步芯片和加速度计传感器能够接入该芯片系统，同时支持温度传感器（NTC）及防拆功能（可防止恶意拆卸标签）。芯片内部集成了2.4G RF射频芯片，为系统硬件升级提供了更大的便利性。

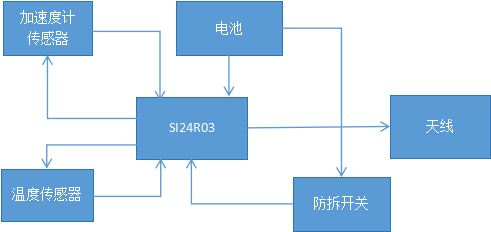

          SI24R03活体标签的框图





      Si24R03 是一款高度集成的低功耗 SOC 芯片，具有低功耗、Low Pin Count、 宽电压工作范围，集成了 13/14/15/16 位精度的 ADC、LVD、UART、SPI、I2C、 TIMER、WUP、IWDG、RTC、无线收发器等丰富的外设。内核采用 RISC-V RV32IMAC（2.6 CoreMark/MHz）。

      Si24R03本产品提供了配套的调试开发软件和丰富的函数库，能大大降低开发门槛 和缩短开发周期

      SI24R03主要特性

          ● 内置 RISC-V RV32IMAC 内核（2.6 CoreMark/MHz）；

          ● 最高 32MHz 工作频率；

          ● 内置 4kB 的 SRAM；

          ● 内置 32kB 的嵌入式 FLASH + 4.5kB 的信息块，至少能擦写 100 000 次；

          ● 内置 1 个 SPI MASTER；

          ● 内置 1 个 I2C MASTER；

          ● 内置 2 个 UART 支持最高 1Mbps；

          ● 内置 2 个高级 TIMER，TIMER1 具有 4 路互补 PWM；

          ● 1 个 64 位系统定时器 SysTick (MTIME)，不可用于授时；

          ● 内置 1 个快速的高精度 13/14/15/16bit ADC，集成 1.2V 高精度基准；

          ● 宽 ADC 输入电压范围：0 ~ 4.8V，最大输入电压不得高于 VDD_MCU 电压；

          ● ADC 支持 9 个输入通道，其中 7 个可用于外部电压测量；

          ● 内置低压检测模块；

          ● 最多支持 13 个 GPIO，支持外部中断；

          ● 内置硬件看门狗；

          ● 内置 1 个 RTC，可用于授时；

          ● 内置 1 个 WUP；

          ● 集成无线收发器；

          ● 支持 4 种低功耗模式，最低功耗小于 0.6uA（看门狗工作）；

          ● 内置 32 位真随机数发生器；

          ● 支持 cJTAG 2 线调试接口；

          ● 工作电压范围：1.8 ~ 3.6V；

         ● 超低功耗，最低功耗达 1.6uA（MCU 处于掉电模式，无线收发模块处于关 断模式）；

         ● 工作温度范围-40 ~ 85℃；

         ● 支持 QFN32 5×5 封装；

         ● 极少外围器件，降低系统应用成本；

         ● 配套有成熟的开发调试软件和丰富的函数库，能大大降低开发门槛和缩短开发周期；

应用场景：

       1，牛羊耳标应用场景；

       2，宠物项圈运动标签 ；

       3，固定测温场景；
