ASR6500S SIP射频模块可以替代SX1278/SX1262 RF模块

ASR6500S是一颗SX1262 SIP模块，集成了RF前端和LoRa无线芯片，支持LoRa 和FSK调制。

ASR6500S系列最大发射功率可达+22dBm。最高灵敏度为-148dBm，为各种应用场景提供高干扰抗干扰性。

ASR6500S采用LGA12封装，尺寸为8x8x1.3mm 。

ASR6500S系列模块采用Semtech SX126系列中SX1262晶圆封装，内部集成LORA部分32M晶体及各个不同频点射频匹配电路，大大简化芯片应用。

ASR6500S外部接口简单：预留SPI接口和ANT天线接口；不需要工程师关注射频匹配电路。外围射频器件均已封装在芯片内，可减少成品的体积，同时无需射频调试工作，降低研发成本、缩短开发周期；客户在调试过程中，可以直接采用MCU中SPI接口跟ASR6500S系列通信；用户可自由选配MCU来进行方案设计，可大大提高方案设计的灵活性。

ASR6500S系列模块特性如下：

频率范围：w 433/470 ~ 510 MHz (SL/SLT/SLC)

w 868 ~ 928 MHz (SHT) ；

内部晶体：（带”T”为温补晶体）

w XO (SL/SLC)

w TCXO (SLT/SHT)

接收灵敏度：

w -148 dBm at BW=10.4 KHz, SF12. (SL/SLT/SHT)

w -129 dBm at BW=125 KHz, SF9 (SLC)

w -129 dBm at BW=250 KHz, SF10 (SLC)

最大链路预算：

w 170 dB at BW=10.4 KHz, SF12 (SL/SLT/SHT)

w 151 dB at BW=125 KHz, SF9 (SLC)

可编程Bit rate LoRa:

w Max 62.5 Kbps at BW=500 KHz, SF5

w Min 0.018 Kbps at BW=7.8 KHz, SF12 (SL/SLT/SHT)

w Min 1.76 Kbps at BW=125 KHz, SF9 (SL/SLT/SHT)

w Programmable bit rate GFSK up to 300 Kbps

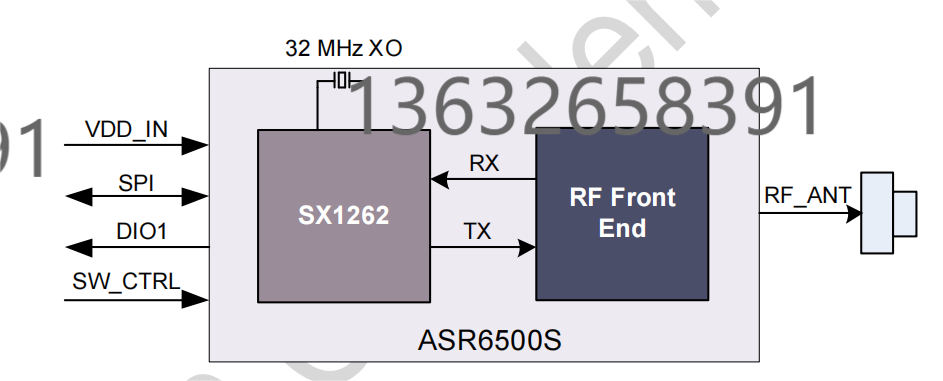

ASR6500S模块内部框图：

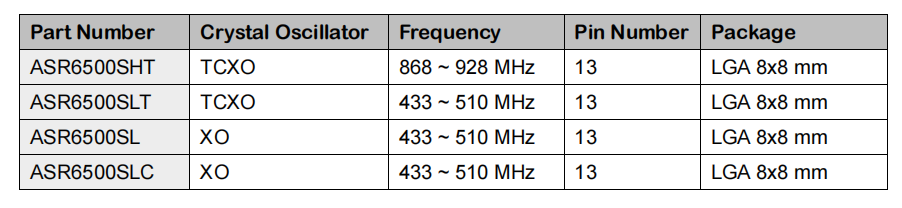

ASR6500S系列子型号区别：





主要应用领域：

1，无线集抄领域；

2，智慧农业；

3，智慧楼宇；

4，智慧照明；
