CI2454灯控遥控方案国产8位RISC内核无线MCU-九齐（NY8A054E）

Ci2454 是一款集成无线收发器和 8 位 RISC（精简指令集）MCU 的SOC 芯片

CI2541内部简图



无线收发器特性：

◼ 工作在 2.4GHz ISM 频段。

◼ 调制方式：GFSK/FSK。

◼ 数据速率：2Mbps/1Mbps/250Kbps 。

◼ 兼容 BLE4.2 PHY&MAC。

◼ 接收灵敏度：-80dBm @2MHz。

◼ 最高发射功率：11dBm。

◼ 内部集成智能 ARQ 基带协议引擎。

◼ 支持 1bit RSSI 输出。

MCU 特性： 内部MCU为九齐系列单片机-NY8A054E

◼ 内建 1 个高精度低电压侦测电路（LVD）；

◼ 2Kx14 bits EPROM；

◼ 128 bytes SRAM；

◼ 11 个 GPIO；

◼ 8 级堆栈；

◼ 1 个 8 位向上计数器（Timer0），支持预分频；

◼ 2 个 10 位向下计数器（Timer1,3），支持重载或连续向下计数；

◼ 5 路 10 位脉冲宽度调节输出（PWM1,2,3,4,5）；

◼ 1 个蜂鸣器输出（BZ1）；

◼ 38/57KHz 红外线载波频率可供选择，同时载波的极性可配置；

◼ 内建 1 个高精度电压比较器；

◼ 内建电阻频率转换器（RFC）功能；

◼ 内建上电复位电路（POR）；

◼ 内建低压复位电路（LVR）；

◼ 内建看门狗计数器（WDT）；

◼ 双时钟机制，系统可以在高速时钟和低速时钟间切换。

——高速时钟：I_HRC（1~20MHz 内部 RC），E_HXT（大于 6MHz的外部高速晶振），E_XT（455K~6MHz 的外部晶振）；

——内部低速时钟：I_LRC（32KHzHz），E_LXT（32KHz 外部低速晶振）；

◼ 四种工作模式

正常模式（Normal mode）；

慢速模式（Slow mode）；

待机模式（Standby mode）；

睡眠模式（Halt mode）；

◼ 8 种硬件中断（Timer0 上溢出中断；Timer1/3 下溢出中断；WDT；中断；PA/PB 输入状态改变中断；外部输入中断；低电压侦测中断；）

◼ 在待机模式（Standby mode）下可由 8 种中断唤醒：Timer0 上溢出中断；Timer1/3 下溢出中断；WDT 中断；PA/PB 输入状态改变中断；外部输入中断；低电压侦测中断；

◼ 在睡眠模式下可由三种中断唤醒：WDT 中断；PA/PB 输入状态改变中断；外部输入中断；

其他特性：

◼ 宽电源电压范围 2.1V-3.6V。

◼ 超低睡眠功耗 5uA(WDT 开启，MCU 处于睡眠模式，无线收发器处于关断模式)。

◼ SOP-16 封装。

◼ 极少外围器件，降低系统应用成本。

主要应用市场：

➢ 无线鼠标键盘

➢ 电视和机顶盒遥控器

➢ 无线游戏手柄

➢ 遥控玩具

➢ 有源无线标签

➢ 智能家居及安防系统

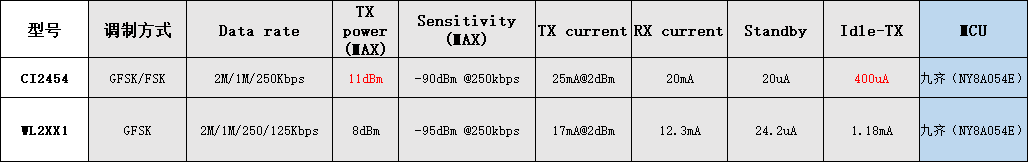

友商芯片参数对比：
