非线性规划的例题--飞行管理问题（1995年国赛A题）
目录

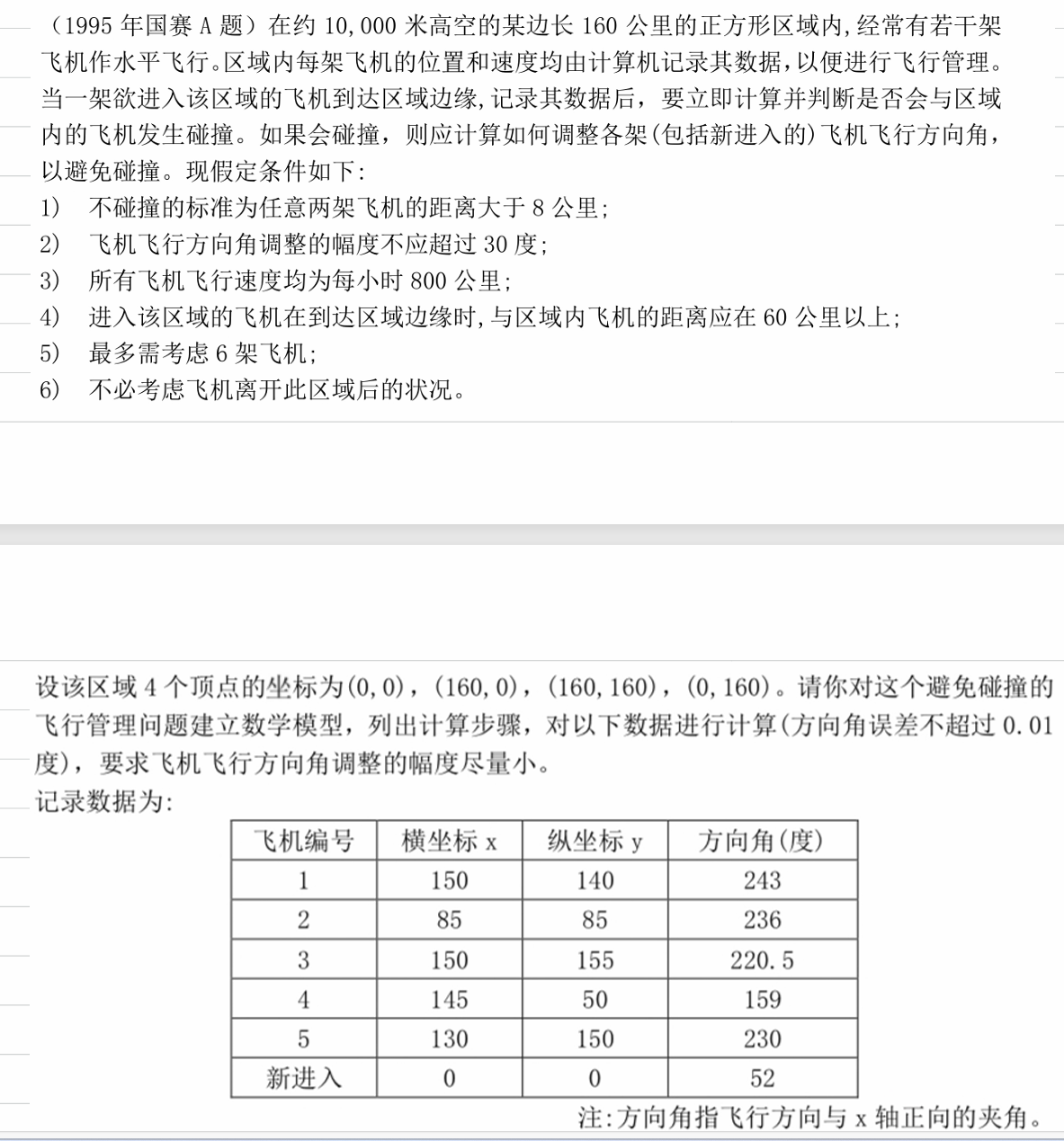

问题提出
一、问题分析
本题要求在保证飞机不相撞的情况下，调整的角度最小，可以视作一个规划问题。保证在飞机之间最近的情况下，其距离仍然大于8km，使得调整角度的绝对值之和最小。难点在与求出在什么情况下，飞机之间的距离最小，是多少
二、模型假设
1.忽略飞机体积、转向时间等
2.早调整优于晚调整,第六架飞机刚进入区城时,所有飞机按照指示调整
在实际中，我们想要一步调整到位，因此选择第六架飞机进入区域后就马上进行调整，使整个过程一步到位
3.一次就调整到位,直到下一个飞机进入区域
三、模型建立

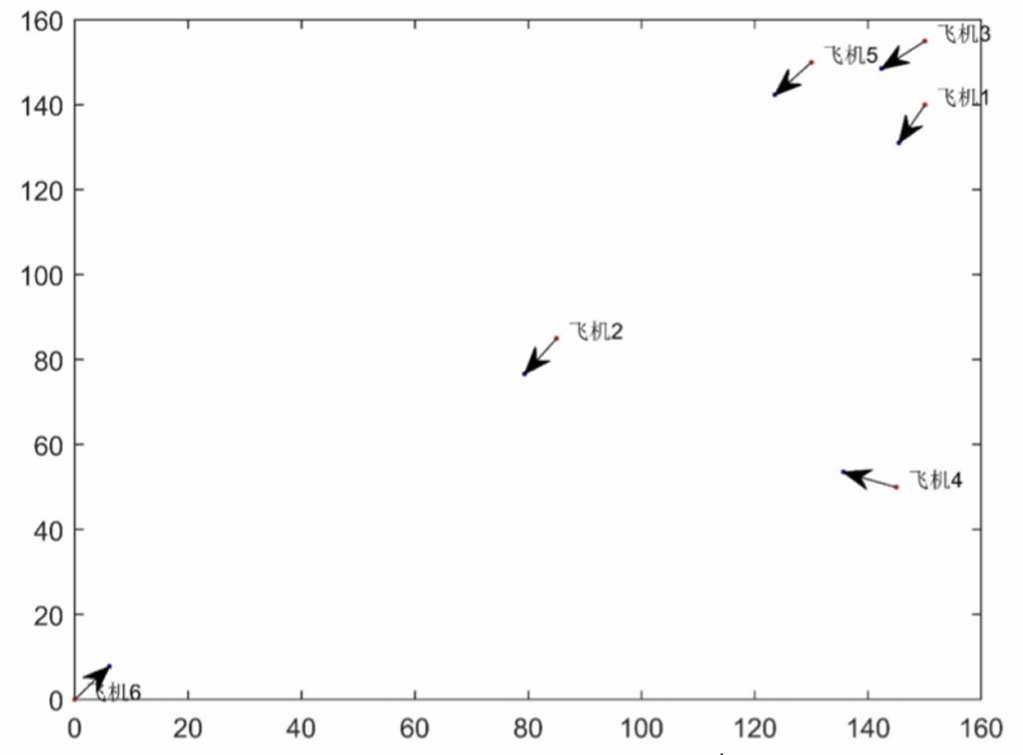

1.绘制平面图

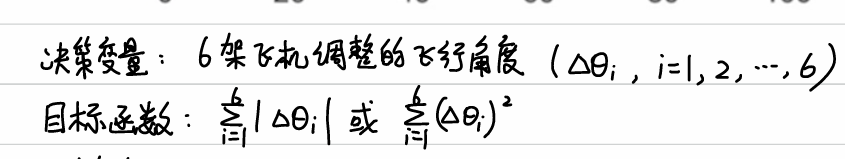

2.设置决策变量与目标函数
目标就是使得调整角度绝对值之和最小

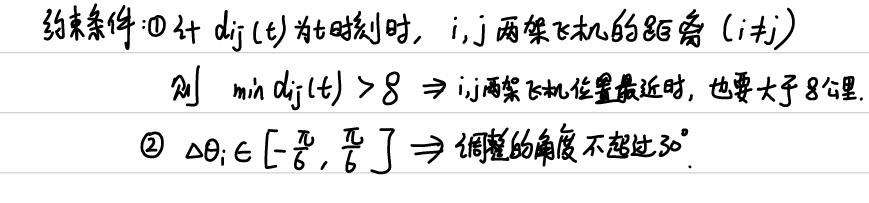

3.建立约束
此处的约束有两个，一个为调整的角度的范围，从-30°到30°
另一个就是任意两架飞机距离的最小值不超过8km，而如何找到这个飞机距离的最小值是本题的关键和难点

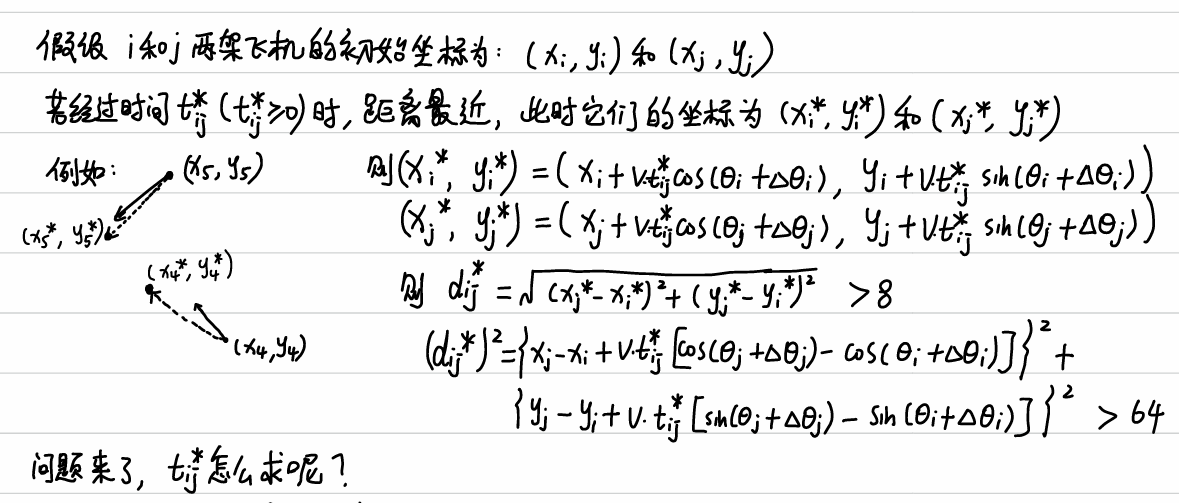

4.求解约束--找到飞机距离的最小值
此约束的建立较为复杂，因此需要把约束解出来，一般的约束能直接写出来可跳过这一步
如何找出tij？首先我的想法是用数值模拟的方法，把时间t给离散化，依次给出距离，求最小，但是这种方法要求的算力比较大。下面我们来介绍利用函数的性质来求出tij的方法

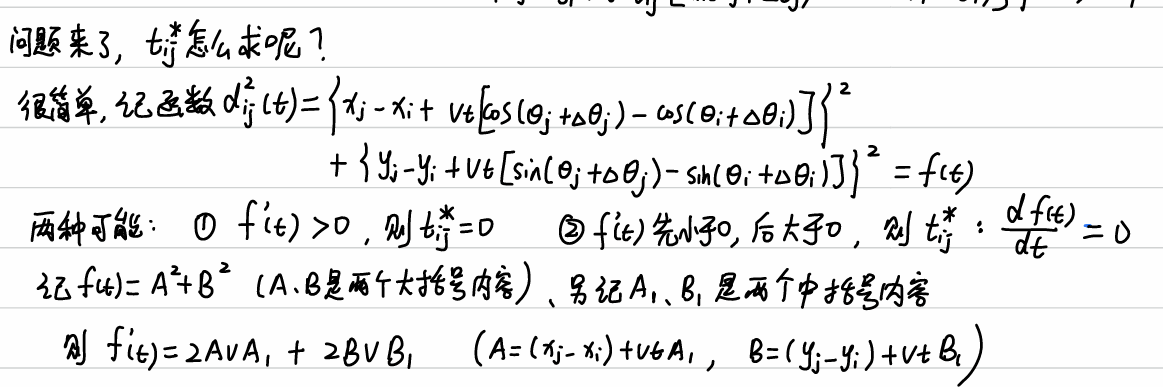

我们把原本的dij写成一个函数，求出导数，进行分类讨论，利用极值点的性质来求出距离最小的时间点。

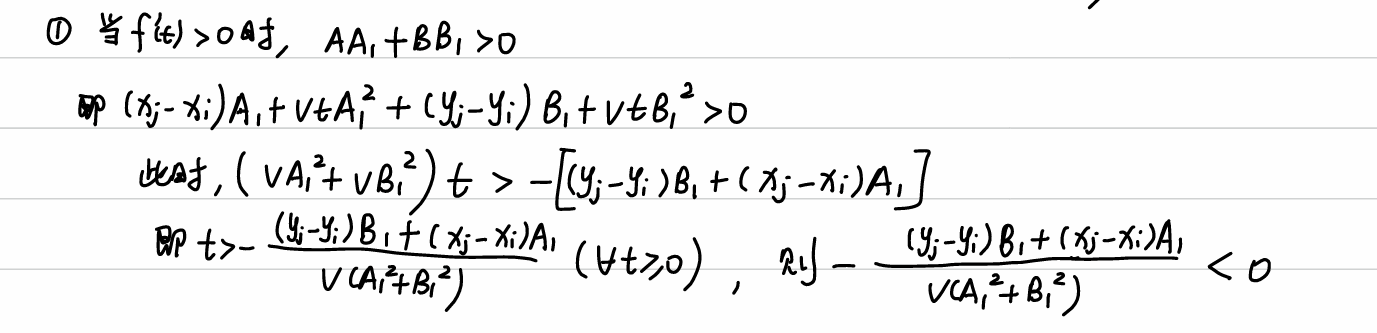

（1）df/dt>0
当f(x)的导数大于0时，说明这个距离会随时间的增大而增大，也就是说两架飞机的距离会越来越远，当t=0时，两架飞机的距离最近
（2）df/dt<0,之后＞0

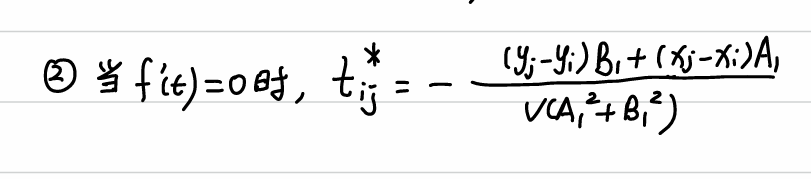

先＜0后＞0的情况下，两架飞机的距离逐渐接近，之后距离变远，也就是说，当df/dt=0的时，两架飞机的距离最近
四、代码实现
1.变量初始化与绘图
format long g
clear;clc
figure(1) % 生成一个图形
box on % 显示为封闭的盒子
% 绘制飞机的初始位置
data = [150 140 243;
85 85 236;
150 155 220.5;
145 50 159;
130 150 230;
0 0 52];
plot(data(:,1),data(:,2),'.r')
axis([0 160,0,160]);% 设置坐标轴刻度范围
hold on;
% 在图上标上注释
for i = 1:6
txt = ['飞机',num2str(i)];
text(data(i,1)+2,data(i,2)+2,txt,'FontSize',8)
end
% 把Matlab做出来的图可以导出，然后再放到PPT中画出飞机飞行方向的箭头（就和讲义上的类似）
2.输入非线性约束
此代码有虽然是数值计算，但其有比较好的编程思想值得学习
（1）生成co与si的向量，用循环求出距离矩阵。
（2）距离矩阵使用先从2：n进行循环，再进行1:i-1循环，避免了重复计算
function [c,ceq] = nonlfun6(delta) % 决策变量delta为六架飞机调整的角度
x = [150 85 150 145 130 0]; % 飞机初始位置的横坐标
y = [140 85 155 50 150 0]; % 飞机初始位置的纵坐标
theta = [243 236 220.5 159 230 52] * pi / 180; % 飞机初始的飞行方向角
v = 800; % 飞机速度
co = cos(theta + delta); % 包含6个元素的向量
si = sin(theta + delta); % 包含6个元素的向量
% 下面开始计算飞机i和j之间的最短距离（只需要计算矩阵的一半即可）
d = zeros(6); % 初始化飞机两两之间的最短距离矩阵
for i = 2: 6
for j = 1: i-1
% 套用我们推导出来的公式计算飞机i和飞机j相距最近的时间
fenzi = ((y(j)-y(i))*(si(j)-si(i)) +(x(j)-x(i))*(co(j)-co(i))) ; % 分子
fenmu = v * ((co(j)-co(i))^2 + (si(j)-si(i))^2); % 分母
t(i,j) =- fenzi / fenmu;
if t(i,j) <0
d(i, j) = 1000; % 此时最初的位置就是相距最近的点，因为最初的时候所有飞机两两之间的距离就大于8，因此未来绝不会相撞，我们令它们的距离为一个特别大的数
else
d(i, j) = sqrt((x(j)-x(i)+v*t(i,j)*(co(j)-co(i)))^2+(y(j)-y(i)+v*t(i,j)*(si(j)-si(i)))^2);
end
end
end
% 非线性不等式约束
c =ones(15,1)*8.000001 - [d(2,1); d(3,1:2)'; d(4,1:3)'; d(5,1:4)'; d(6,1:5)'];
% 12个非线性不等式约束: “最短距离>8” 等价于 “8 - 最短距离<0”
% 注意： 由于Matlab标准型中取的是小于等于号，因此这里取一个比8略大的数：8.000001-最短距离<=0
ceq = []; % 没有非线性等式约束
end
3.进行求解
x0 = [0 0 0 0 0 0]; % 初始值
lb = -pi/6*ones(6,1);
ub = pi/6*ones(6,1);
[x,fval] = fmincon(@fun6,x0,[],[],[],[],lb,ub,@nonlfun6)
x = x * 180 / pi
