实验2 多个逻辑段的汇编源程序编写与调试

实验结论

1.实验任务1

任务1-1

task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

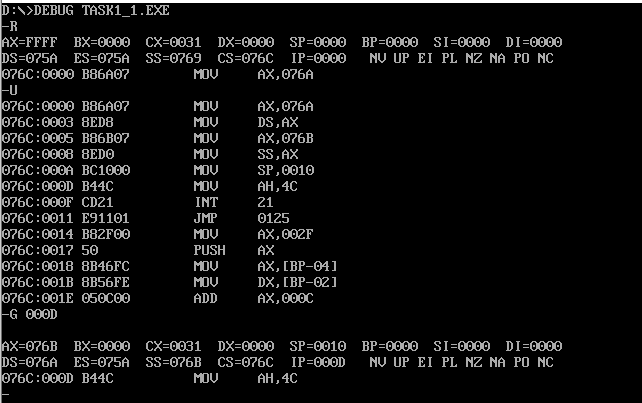

task1_1调试到line17结束、line19之前截图

问题回答

1. 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)= 076B， 寄存器(CS) = 076C。
2. 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是X-1。

任务1-2

task1_2.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

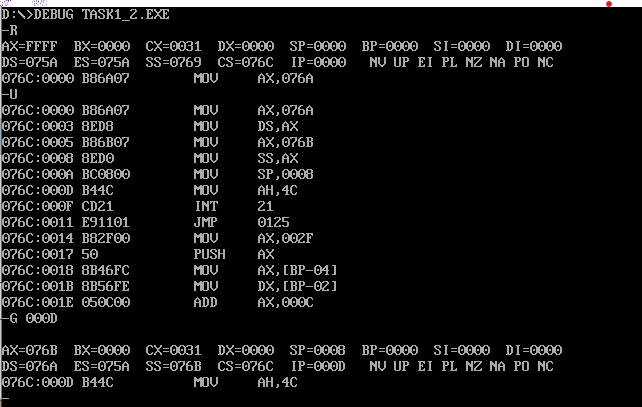

task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

问题回答

1. 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)= 076B， 寄存器(CS) = 076C。
2. 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是X-1。

任务1-3

task1_3.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

task1_3调试到line17结束、line19之前截图

问题回答

1. 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)= 076C， 寄存器(CS) = 076E。
2. 假设程序加载后，code段的段地址是X，则，data段的段地址是X-4， stack的段地址是X-2。

任务1-4

task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

task1_4调试到line17结束、line19之前截图

问题回答

1. 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076C， 寄存器(SS)= 076E， 寄存器(CS) = 076A。

2. 假设程序加载后，code段的段地址是X，则，data段的段地址是X+2， stack的段地址是X+4。

任务1-5

基于上述四个实验任务的实践、观察，总结并回答：

对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 (N+15) / 16个字（整数除法）。

xxx segment
	b N dup(0)
xxx ends

如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

task1_4.asm，cs寄存器为076A，默认从头开始执行能找到程序入口。

2.实验任务2

汇编源代码

assume cs:code

code segment
start:
    mov ax, 0b800h
    mov ds,ax
    mov bx,0f00h
    mov cx,80

    mov ax, 0403h
s:  mov [bx], ax
    inc bx
    inc bx
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

运行结果截图

（遇到问题,debug时查看时修改失败）

3.实验任务3

补充完整后的汇编源代码

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
    mov ax, data1;
    mov ds, ax;
    mov bx, 0
    mov cx, 10;

s:  mov al, [bx]
    add al, [bx + 16]
    mov [bx + 32], al
    inc bx
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

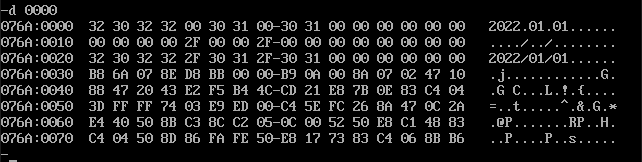

调试后截图

4.实验任务4

补充完整后的汇编源代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9   ;偏移量2
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

stack segment
    dw 0, 0, 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:
    mov ax, data1
    mov ds, ax

    mov ax, stack
    mov ss, ax

    mov bx, 0

    mov cx, 8
s1: push [bx]
    add bx, 2
    loop s1

    mov bx, 16
    mov cx, 8
s2: pop [bx]
    add bx, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

测试截图

5.实验任务5

task5.asm源码

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

运行结果截图

使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27执行之前）的截图

源代码中line19的作用是？

0dfh是二进制的1101 1111。进行与运算将al的第六位变成0。由于大小写ASCII码差值固定，所以能完成大写转换。

源代码中data段line4的字节数据的用途是？

控制产生不同的字颜色。

6.实验任务6

task6.asm源代码

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov si, 0

    mov cx, 4
s1:
    mov dx, cx
    mov bx, 0

    mov cx, 4
s2:
    mov al, [si + bx]
    or al, 020h
    mov [si + bx], al
    inc bx
    loop s2
    mov cx, dx

    mov ax, si
    add ax, 10h
    mov si, ax
    loop s1

    mov ah, 4ch
    int 21h
code ends
end start

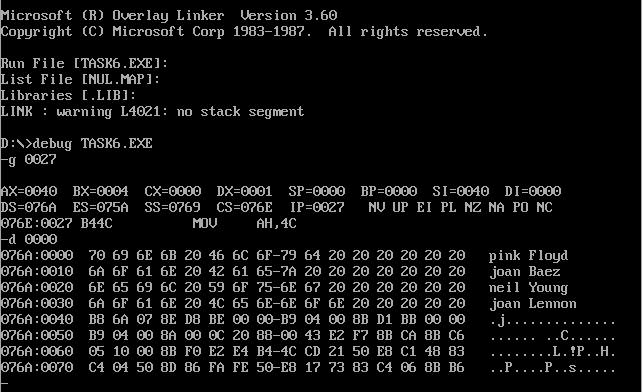

在debug中加载、反汇编、调试截图要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。

7.实验任务7

task7.asm源码

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax, data                ;aaaa-bbbb-cc-dd-
    mov ds, ax                  ;0123456789abcdef
    mov ax, table
    mov es, ax

    mov cx, 5
    mov bx, 0
    mov si, 0
    mov di, 0
s:
    mov ax, ds:[bx + 2]
    mov es:[di + 2], ax
    mov ax, [bx]
    mov es:[di], ax

    mov ax, [si + 20]
    mov word ptr es:[di + 5], 0
    mov word ptr es:[di + 7], ax

    mov ax, [si + 30]
    mov word ptr es:[di + 11], ax

    mov ax, es:[di + 7]
    div byte ptr es:[di + 11]

    mov es:[di + 14], al

    add bx, 4
    add si, 2
    add di, 16
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

查看table段原始数据信息截图

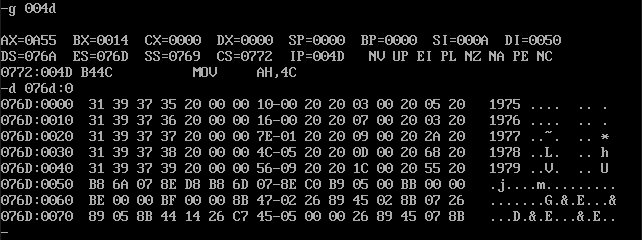

在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存
