实验7：基于REST API的SDN北向应用实践

实验7：基于REST API的SDN北向应用实践

一、实验目的

能够编写程序调用OpenDaylight REST API实现特定网络功能；

能够编写程序调用Ryu REST API实现特定网络功能。

二、实验环境

下载虚拟机软件Oracle VisualBox或VMware；

在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet、OpenDaylight（Carbon版本）、Postman和Ryu；

三、实验要求

（一）基本要求：编写Python程序，调用OpenDaylight的北向接口实现以下功能

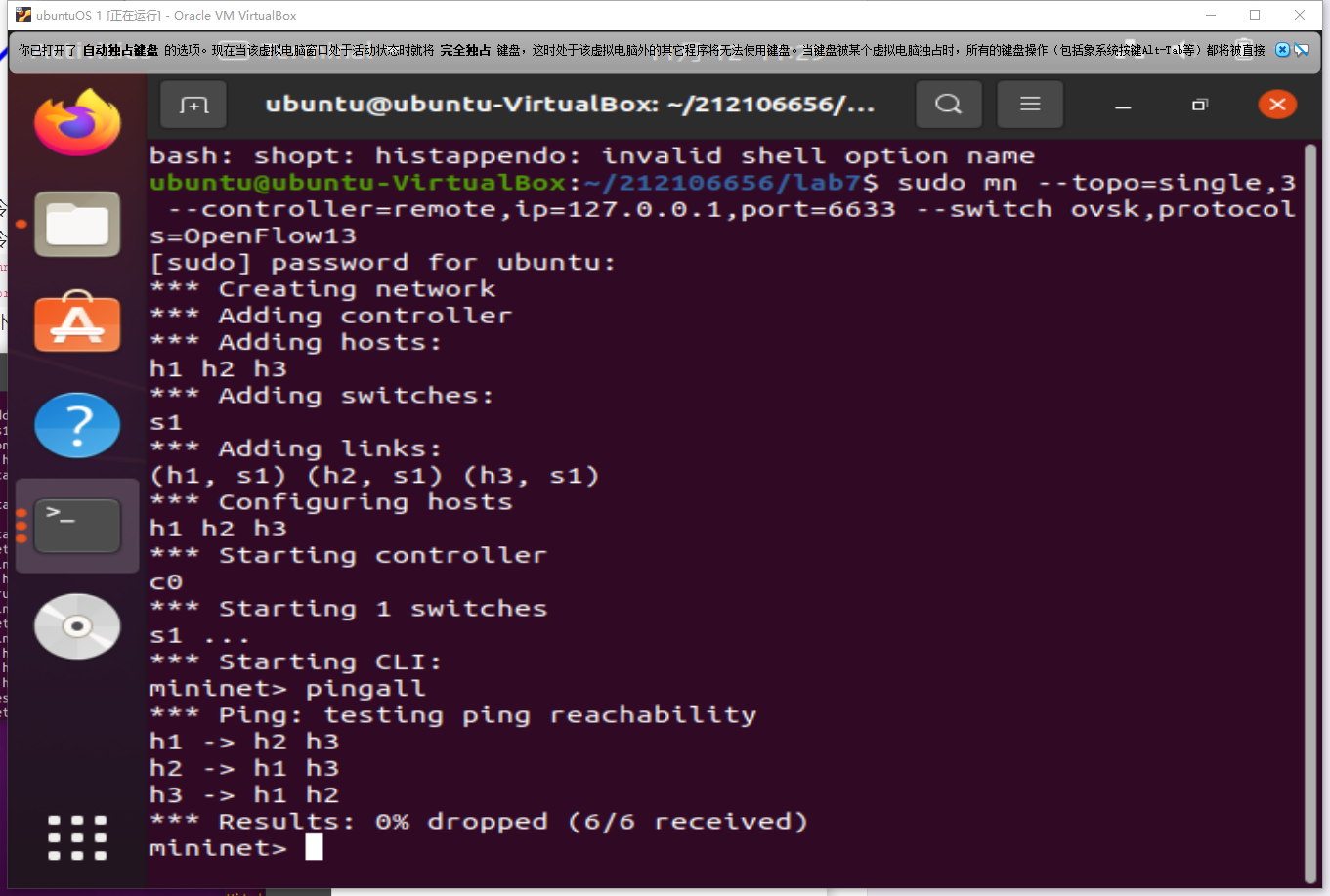

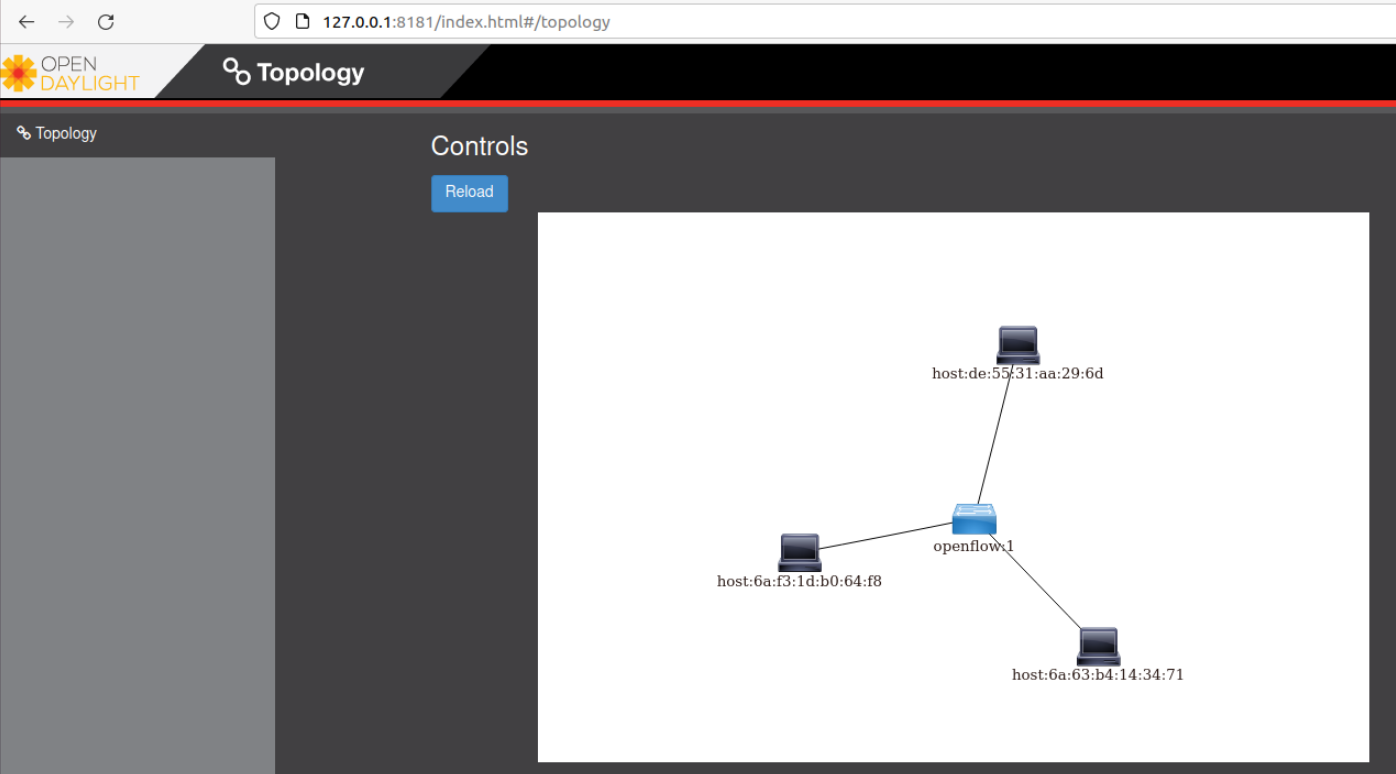

1.利用Mininet平台搭建下图所示网络拓扑，并连接OpenDaylight

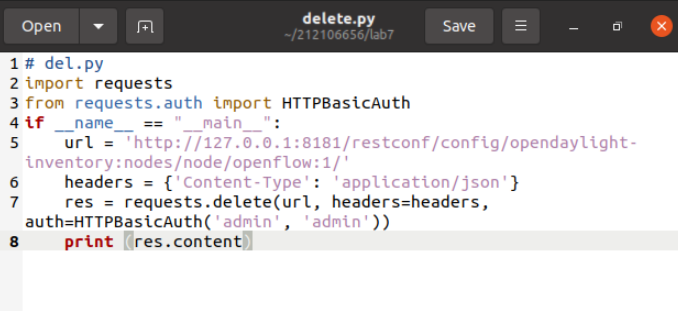

2.下发指令删除s1上的流表数据

代码：

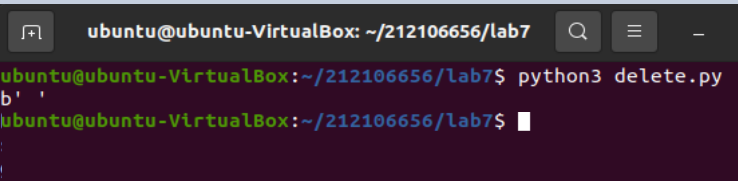

delete.py

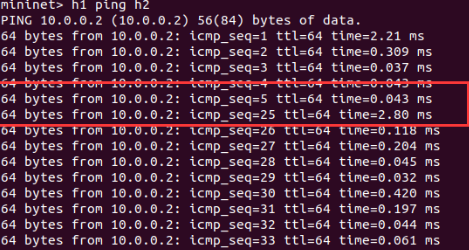

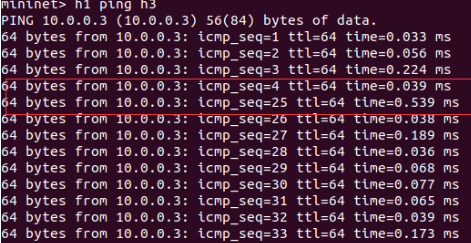

3.下发硬超时流表，实现拓扑内主机h1和h3网络中断20s



代码：

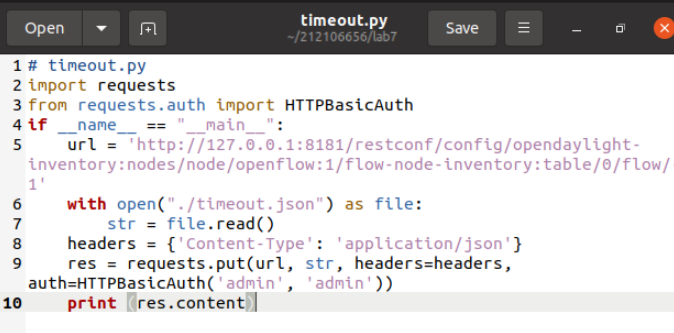

timeout.py



timeOut.json

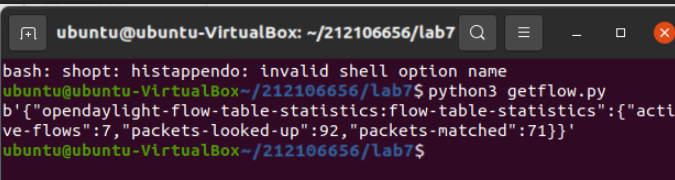

4.获取s1上活动的流表数

编写Python程序，调用Ryu的北向接口实现以下功能

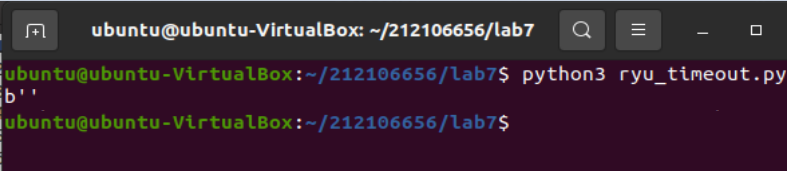

实现上述OpenDaylight实验拓扑上相同的硬超时流表下发。



代码：

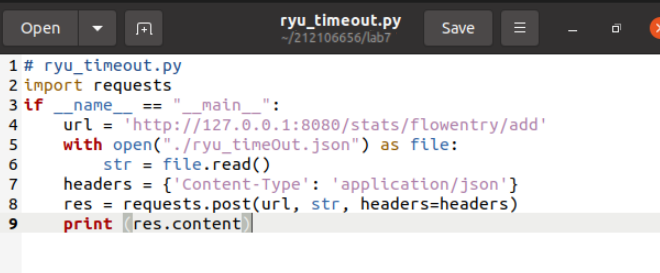

ryu_timeout.py

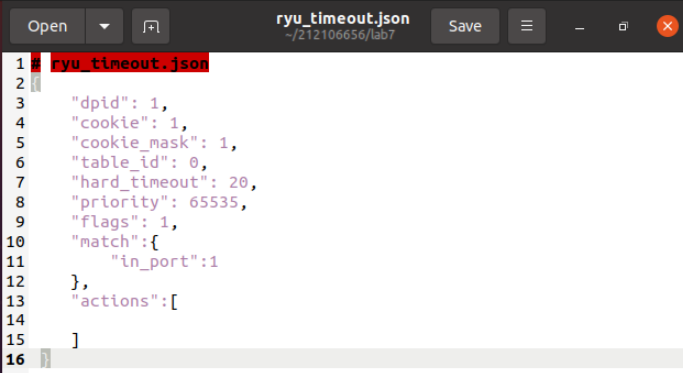

ryu_timeout.json

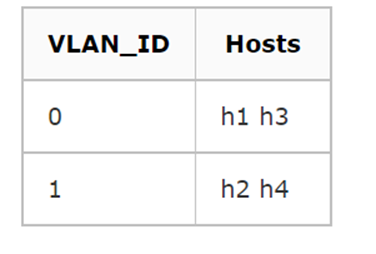

参考Ryu REST API的文档，基于VLAN实验的网络拓扑，编程实现相同的VLAN配置。提示：拓扑生成后需连接Ryu，且Ryu应能够提供REST API服务提示：拓扑生成后需连接Ryu，且Ryu应能够提供REST API服务

（三）个人总结

实验感觉还是挺难的，有很多不懂的地方在同学的帮助下完成了，比如下发指令删除s1上的流表数据等，还需要加强学习
