实验6：开源控制器实践——RYU

实验6：开源控制器实践——RYU

一、实验目的

能够独立部署RYU控制器；

能够理解RYU控制器实现软件定义的集线器原理；

能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1.搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

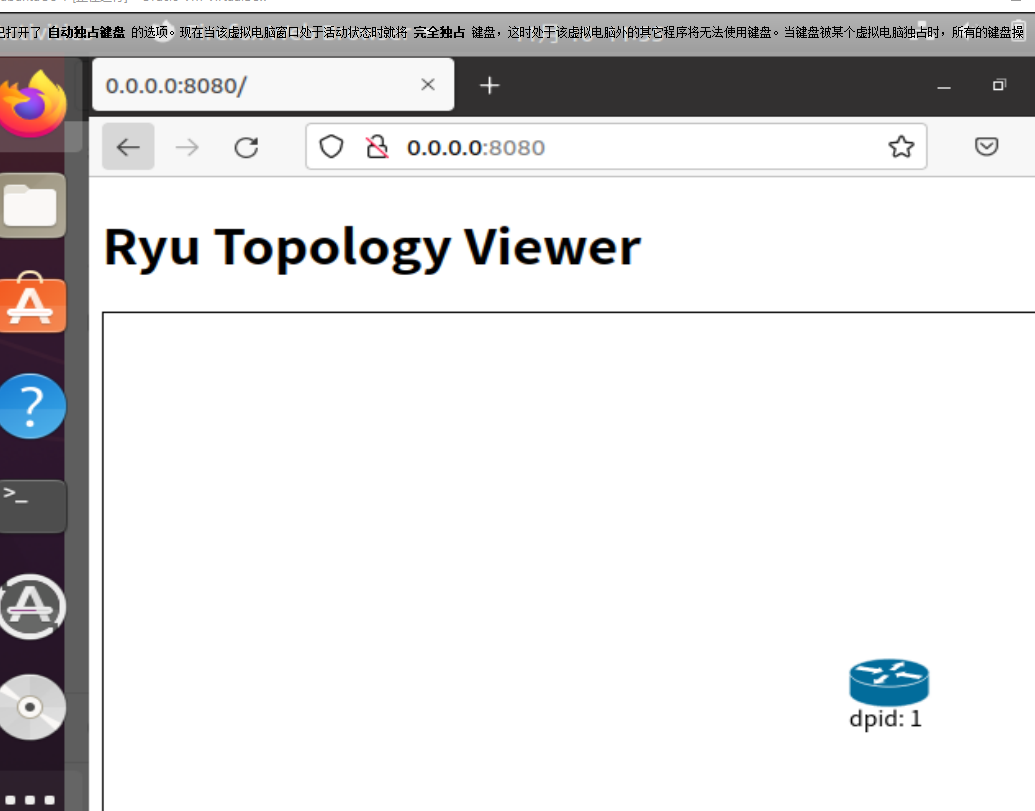

启动控制器，利用Web图形界面查看网络拓扑



阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。

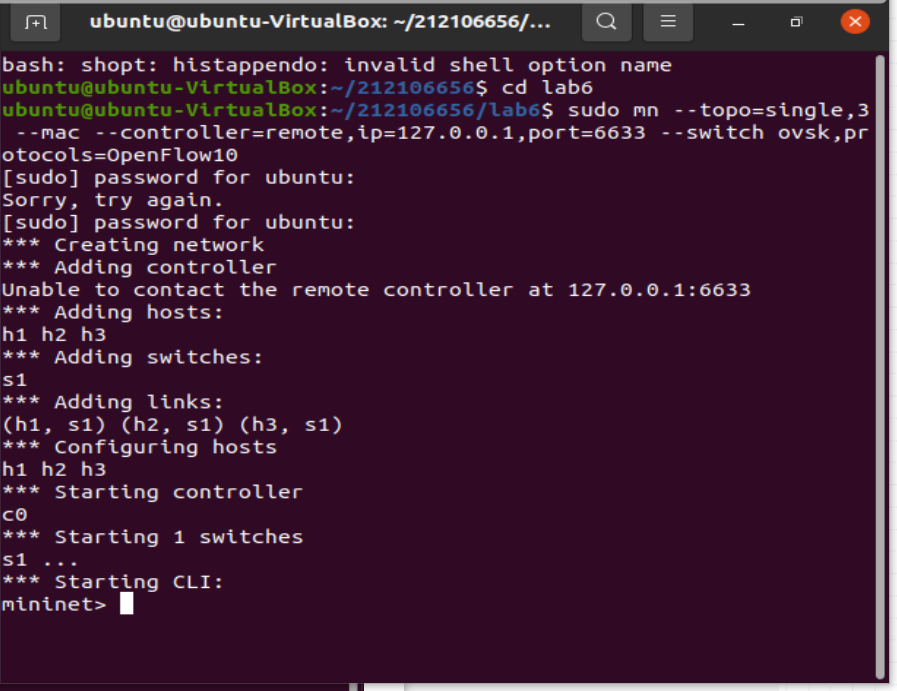

(1)建立拓扑：sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10

(2)运行Ryu：ryu-manager L2Switch.py ,验证L2Switch

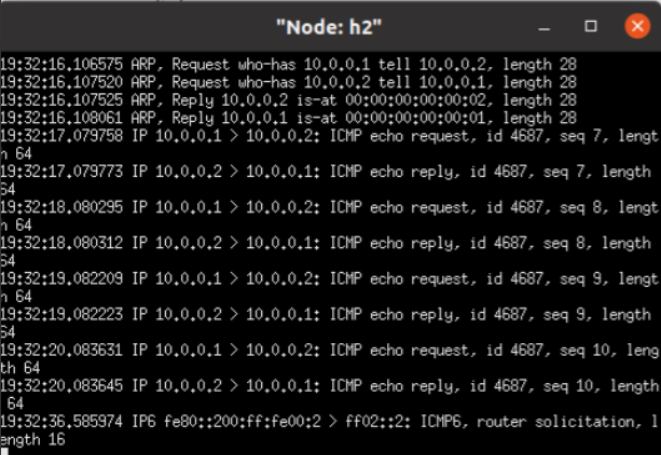

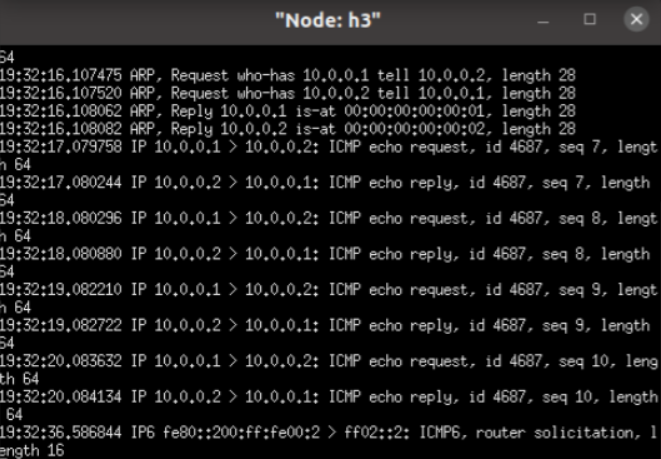

h1 ping h2：h2，h3都接收到icmp报文

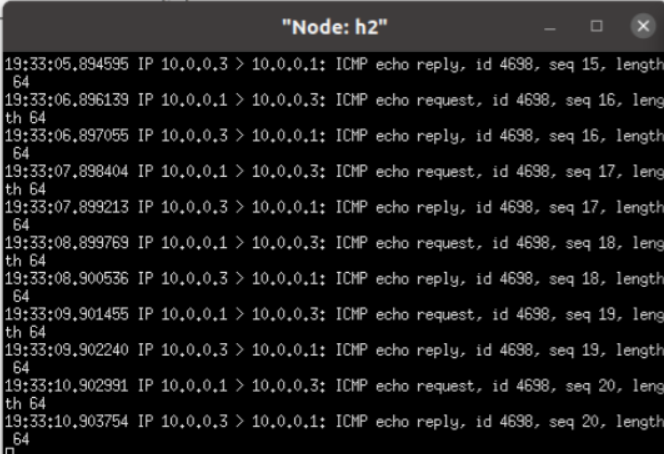

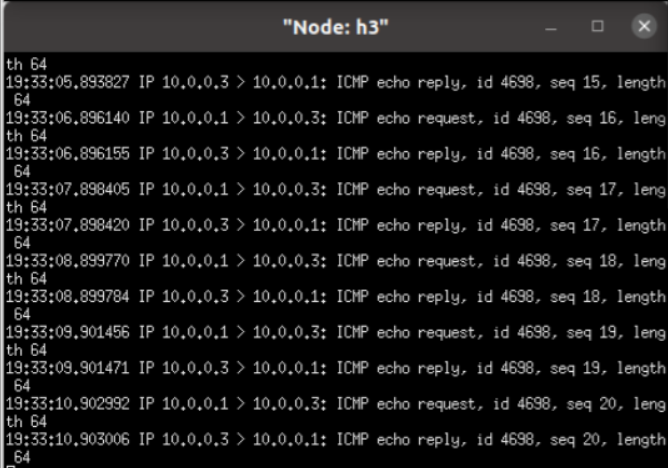

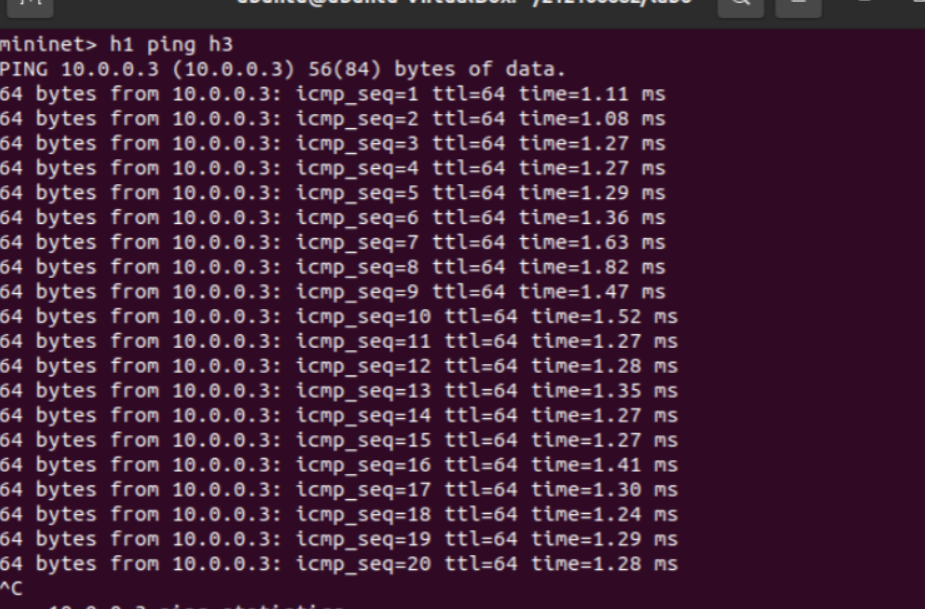

h1 ping h3：h2，h3都接收到icmp报文

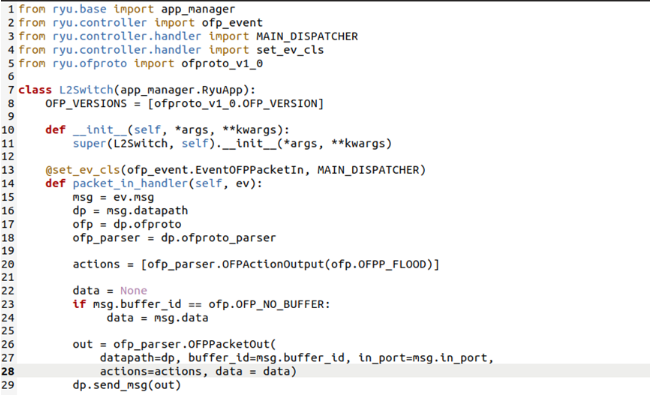

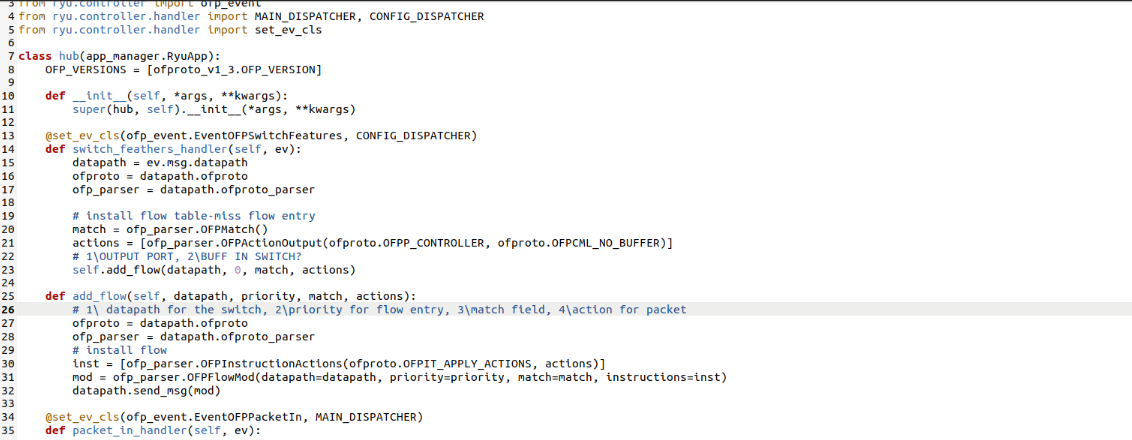

L2Switch代码

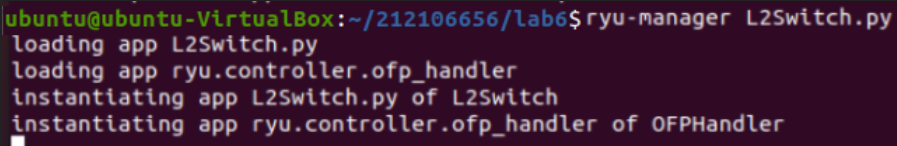

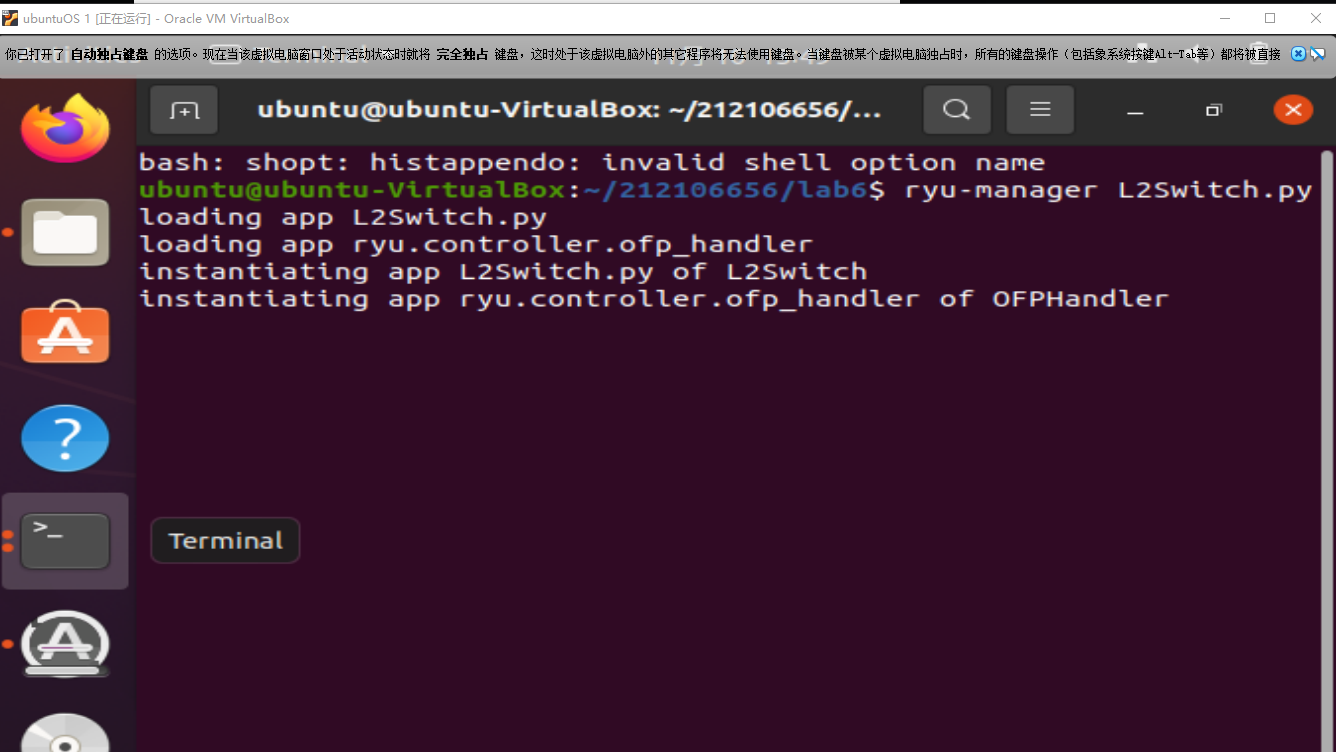

运行L2Switch模块

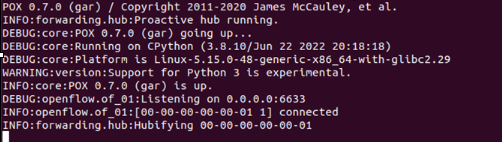

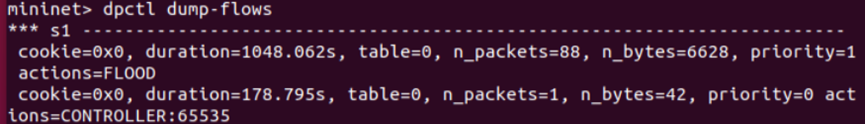

运行POX的Hub模块

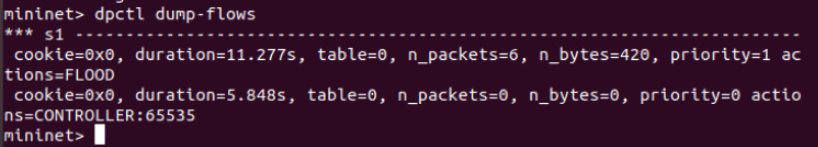

所以可得 Ryu的L2Switch模块和POX的Hub模块都是采用洪泛转发，但是不同之处是：可以查看Hub模块下发的流表，无法查看L2Switch模块下发的流表

运行L2212106656.py

（三）实验小结

　　本次实验感觉还是挺繁琐的但是熟悉了之后感觉还是不难操作的就是要注意细节，实验让我掌握了一些应用知识的技巧等同时也复习了关于Ryu的运行方面的操作命令。
