【5】诊断故障码DTC

一、OBD诊断5位故障码

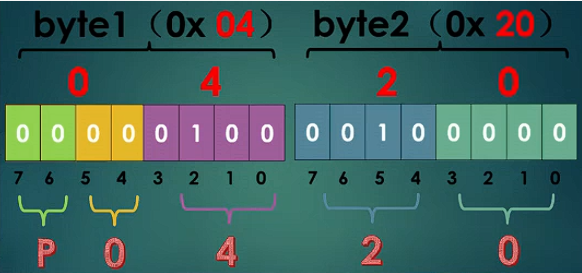

五位故障码实际上只占用2个字节，存储的原始报文为 04 20 ；

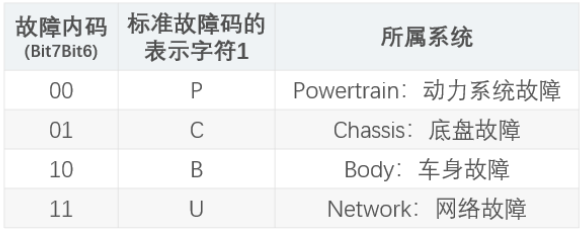

绿色部分（byte1的最高2位：bit7&bit6）的00代表P，01代表C，10代表B，11代表U。

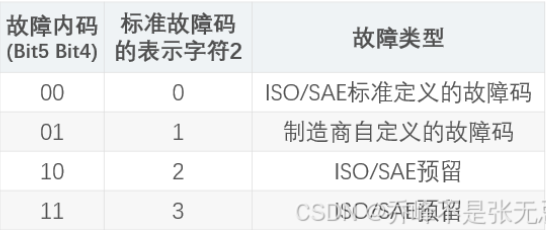

橙色部分（byte1的bit5&bit4）表明是标准故障码还是制造商自定义，00代表ISO/SAE控制，01代表制造商自定义。

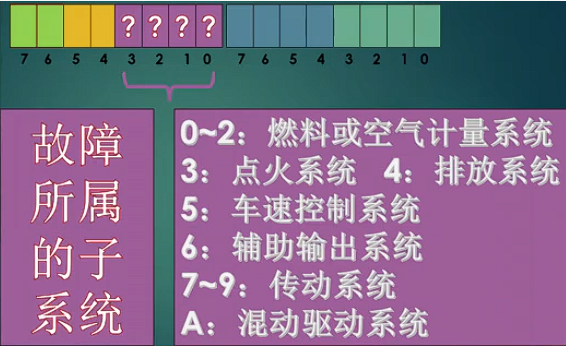

紫色部分（byte1的bit3~bit0）表明故障所属的子系统：

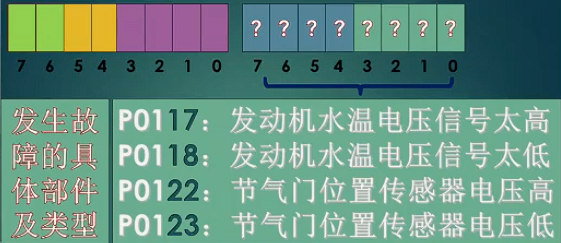

 Byte2 代表发生故障的具体部件及类型：

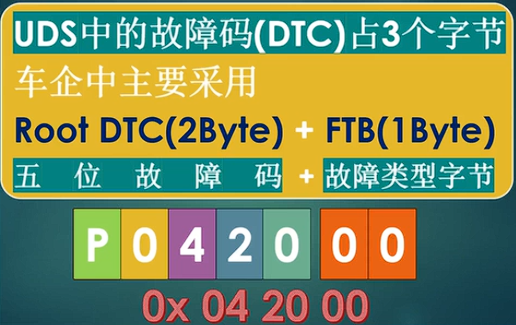

二、UDS 3字节故障码

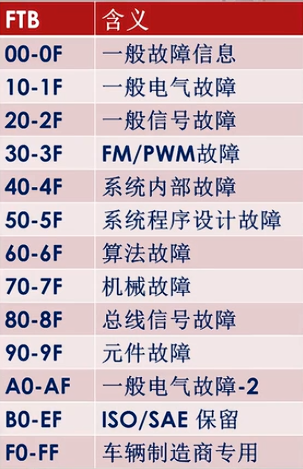

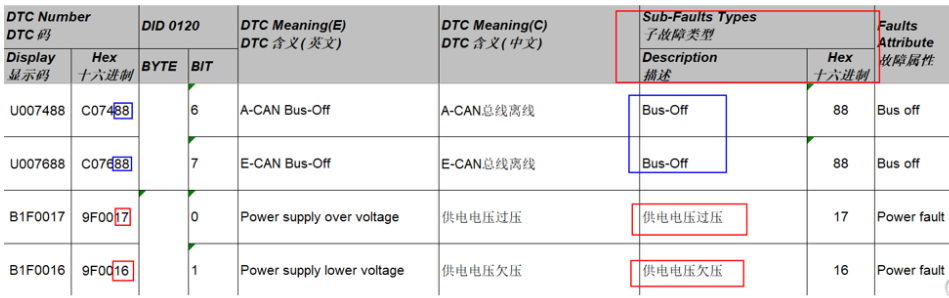

 FTB含义：





三、UDS 故障码状态位

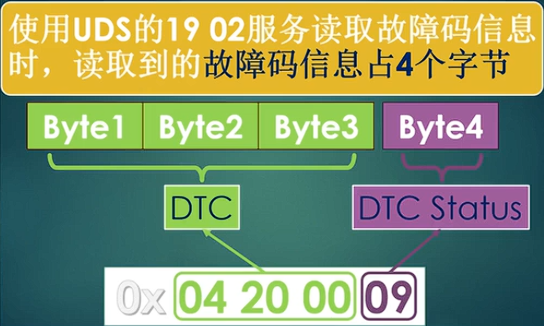

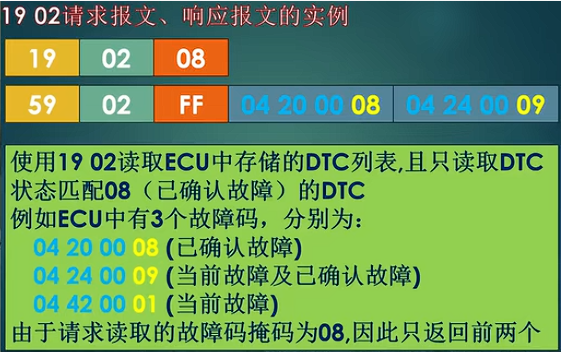

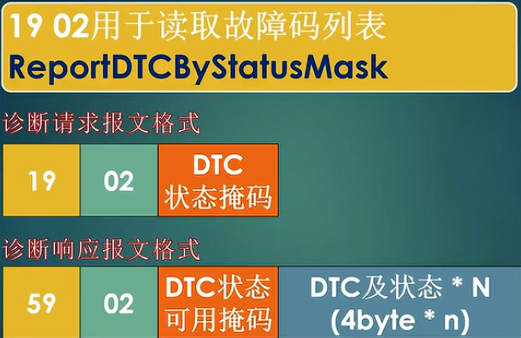

读取到的故障码信息占4个字节，第四个字节为故障码状态DTC Status。



 DTC Status状态位由一个字节（8位）组成，每个位代表不同的信息，用于描述故障码的当前状态。0代表不具有，1代表具有。

 不同的ECU制造商对这些状态位的支持程度不同。有些ECU可能只支持其中的几个状态位，而有些则支持全部8个状态位。

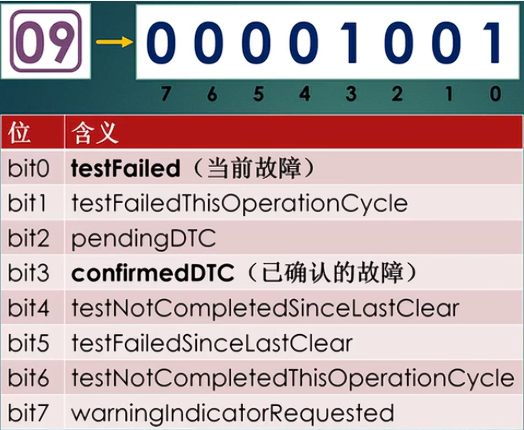

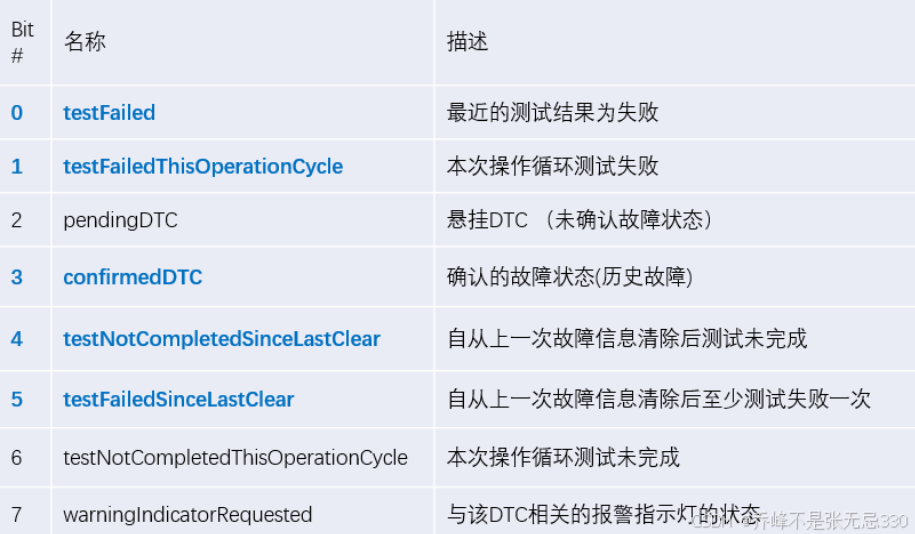

下图为UDS对DTC状态位8个bit的定义：

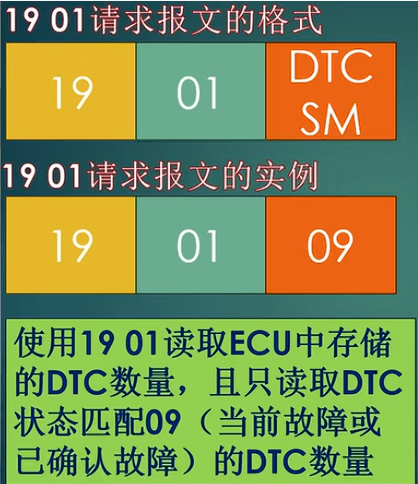

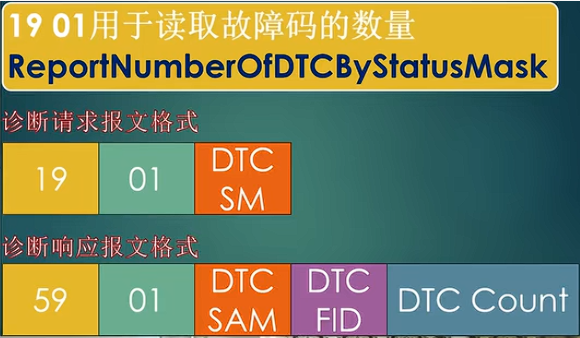

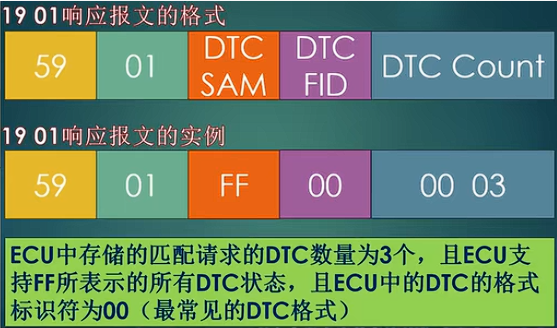

四、19服务01子功能
